方程式赛车钢管桁架式车架底盘结构

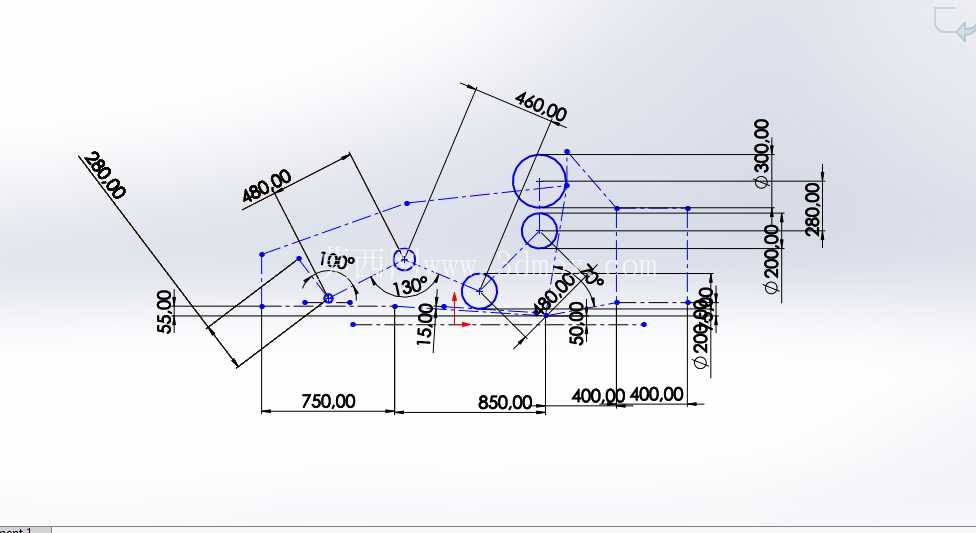

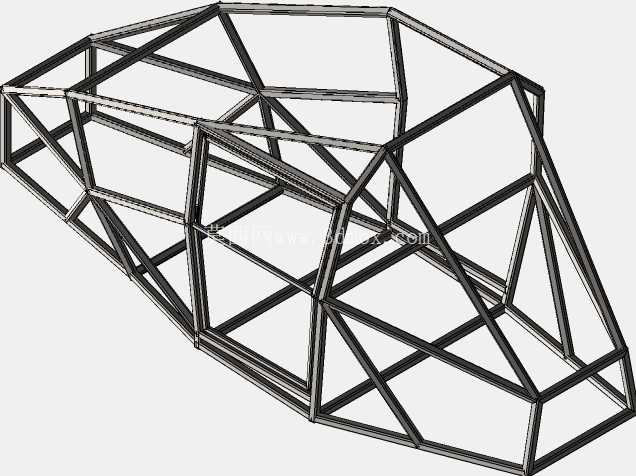

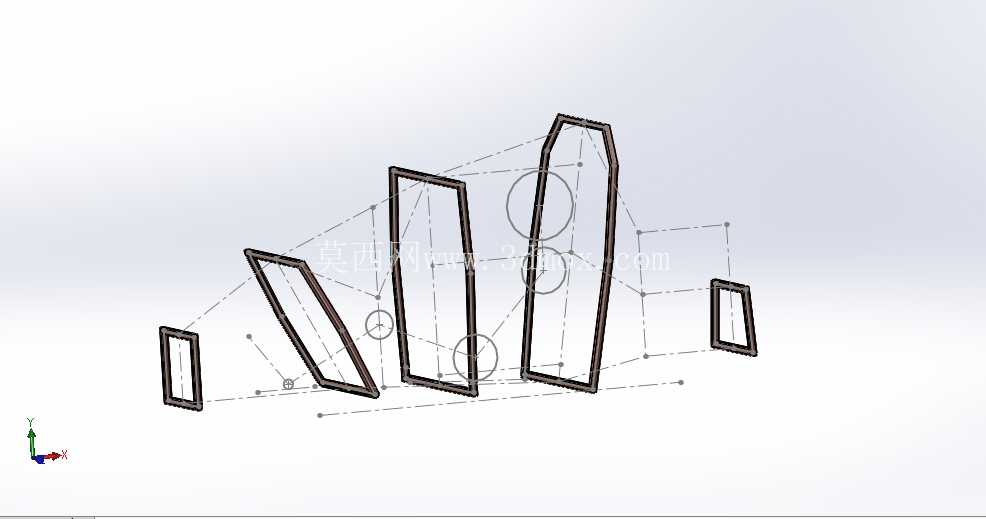

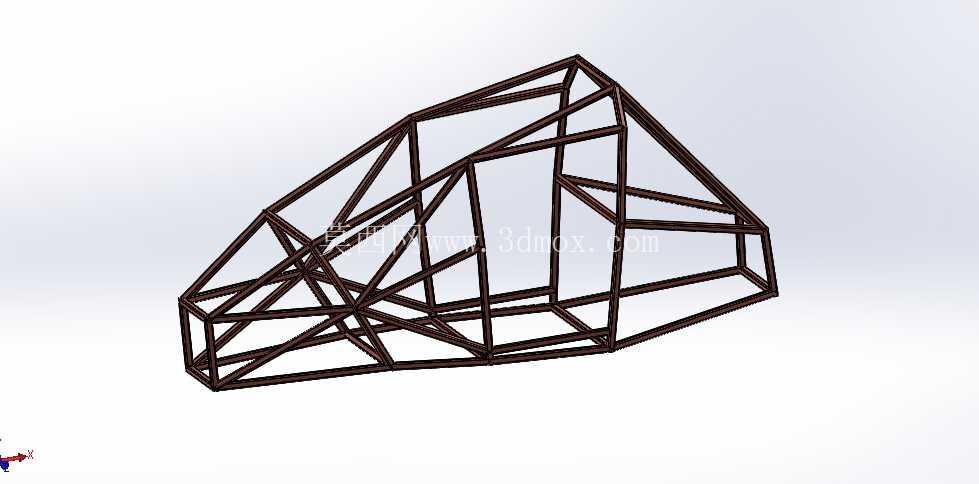

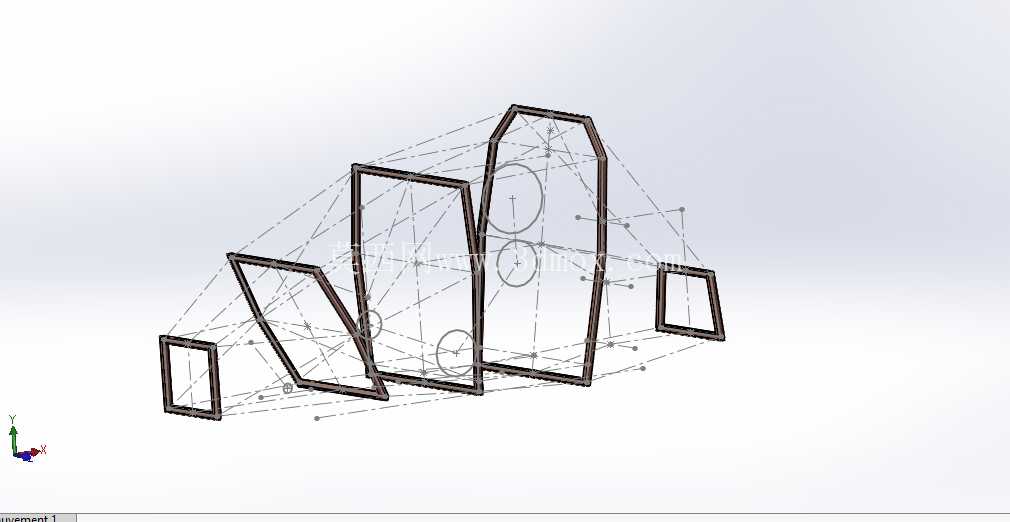

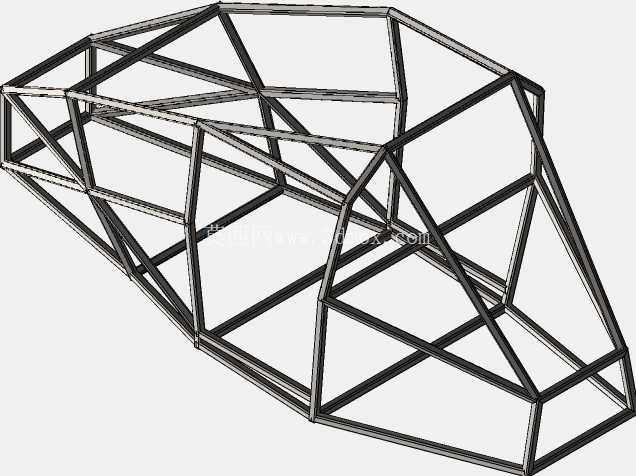

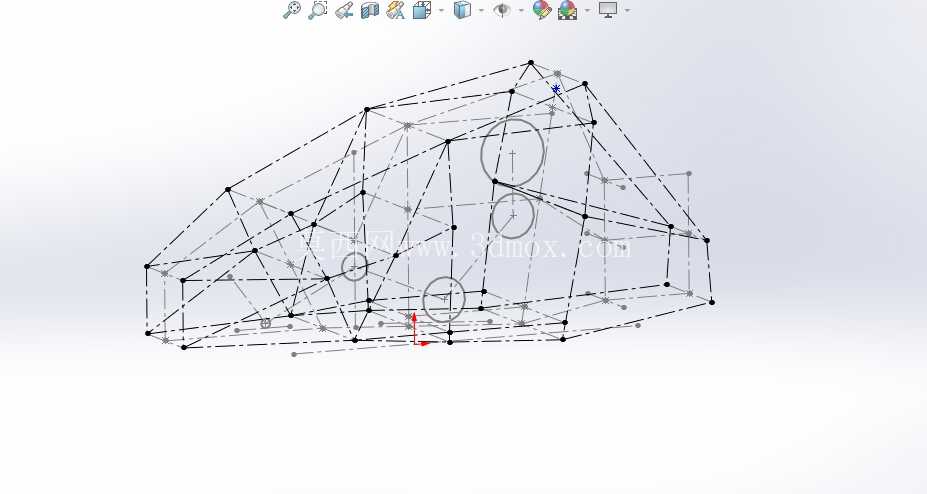

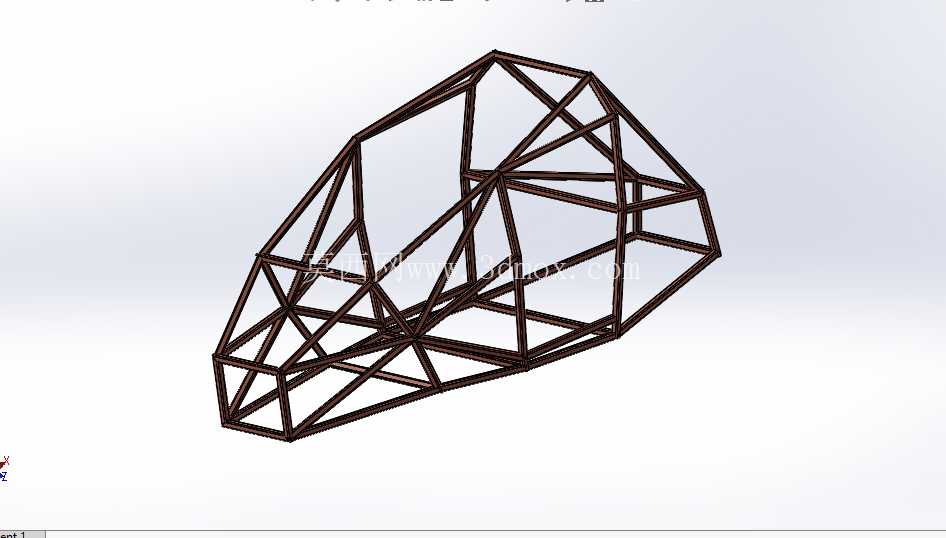

　　这套钢管桁架结构是方程式赛车的核心承载底盘，也就是赛事领域常说的车架主结构，是整个赛车所有系统的安装基体，所有动力总成、悬架系统、转向机构、制动单元、座椅与安全防护结构、车身覆盖件都要依托这个框架完成定位安装，直接决定赛车的整体刚性、重量分配、碰撞安全性以及动态操控表现。从实际赛事应用场景来看，这类桁架式底盘是大学生方程式赛车、入门级场地竞速赛车的主流结构形式，相比一体式碳纤维单体壳，钢管桁架结构的加工门槛更低，维修调整更便捷，对于需要快速迭代设计、小批量制作的学生赛事车队、业余赛车团队来说适配性极强，不需要大型热压罐、高精度模具这类昂贵的生产设备，依托常规的管材切割、焊接工装就能完成制作。

　　整个框架的设计逻辑完全围绕赛事规则与性能需求展开，首先要满足赛事安全规范里的驾驶舱生存空间要求，前部的桁架结构预留了足够的碰撞溃缩区，通过管材的有序变形吸收正面撞击的能量，避免冲击力直接传递到驾驶舱内；驾驶舱周边的管材排布做了加强处理，侧边防撞结构的管材管径、壁厚都经过针对性选型，在侧面碰撞时能维持驾驶舱的结构完整性，给车手留出足够的生存空间。框架的管材连接全部采用焊接节点设计，每一处节点的管材交汇角度都经过受力校核，避免出现应力集中的锐角交汇，在承受弯道侧向载荷、制动纵向载荷、路面颠簸带来的垂向冲击时，载荷可以顺着管材的轴向传递，最大化发挥管材的力学性能，减少不必要的材料冗余。

　　从安装边界来看，前部的桁架节点预留了前悬架上下叉臂的安装点位，点位的相对位置完全匹配悬架硬点设计参数，保证主销后倾、外倾等定位参数在设计范围内；中部的框架结构预留了发动机、变速器的安装支座位置，重心高度经过反复调整，尽量让整车质心落在轴距中心附近，优化前后轴荷分配；后部的桁架结构对应后悬架、差速器、散热系统的安装需求，尾部的延伸结构可以固定尾翼、后扩散器等空气动力学部件。整个框架的外形轮廓完全贴合赛车的气动外形需求，上部的管材弧度匹配车手头盔的上方空间，既保证车手佩戴头盔后有足够的头部余量，又不会让上部结构过高增加迎风面积；侧部的管材走向顺着车身侧面的流线收窄，配合后续安装的车身覆盖件可以优化侧面气流走向，减少乱流产生。在实际制作过程中，这类桁架结构的每一段管材长度、切割角度都需要和三维模型完全匹配，焊接时需要依托专用的组焊工装固定各个点位，避免焊接变形导致硬点位置偏移，影响后续悬架、动力系统的安装精度；管材选型上通常采用高强度合金钢管，在保证结构强度、刚性满足赛事要求的前提下，尽可能降低管壁厚度，控制整个底盘框架的自重，毕竟对于竞速赛车来说，簧下质量、整车整备质量的降低，能直接带来加速、制动、弯道操控性能的提升。

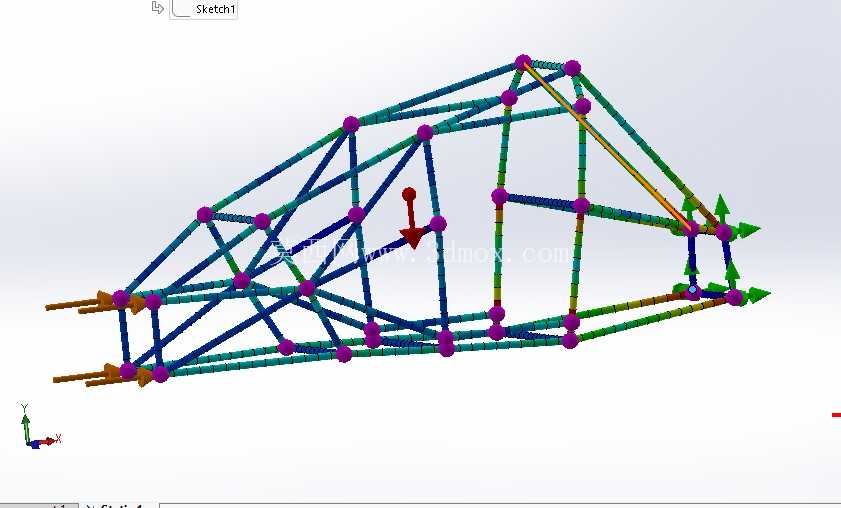

　　另外，框架上还预留了各类线束、油路、冷却管路的走管空间，避免管路和运动部件、高温部件产生干涉，驾驶舱内部的点位可以固定安全带安装点、座椅安装支架、仪表台安装结构，所有安装点的位置都经过人机工程校核，保证不同身材的车手都能获得合适的驾驶坐姿，操作方向盘、踏板时不会和框架结构产生干涉。这类桁架底盘的设计过程中，通常会结合有限元分析反复调整管材的排布，在受力大的区域比如悬架安装点、安全带固定点增加局部加强筋或者加厚管材，在受力较小的区域适当减小管材规格，做到强度、刚性、重量三者的平衡，避免过度设计带来的不必要重量增加，也不会因为强度不足导致赛事过程中出现结构失效的风险。
