小型钢管桁架式空间框架结构设计

这类小型钢管空间桁架框架，在小型非道路车辆、单人竞技载具、实验性移动平台的开发中应用十分广泛，核心作用是作为整套设备的主承载基体，承接上部驾乘结构、动力总成、行走机构的全部载荷，同时在碰撞、侧翻工况下为内部预留足够的生存与设备安装空间。不同于常规的钣金拼接承载结构，桁架式框架的受力逻辑完全依托杆件的轴向拉压传递载荷，没有多余的冗余板材，在同等重量下的抗扭、抗冲击刚度远高于同规格钣金壳体结构，尤其适合小尺寸、轻量化要求高的移动载具开发场景。

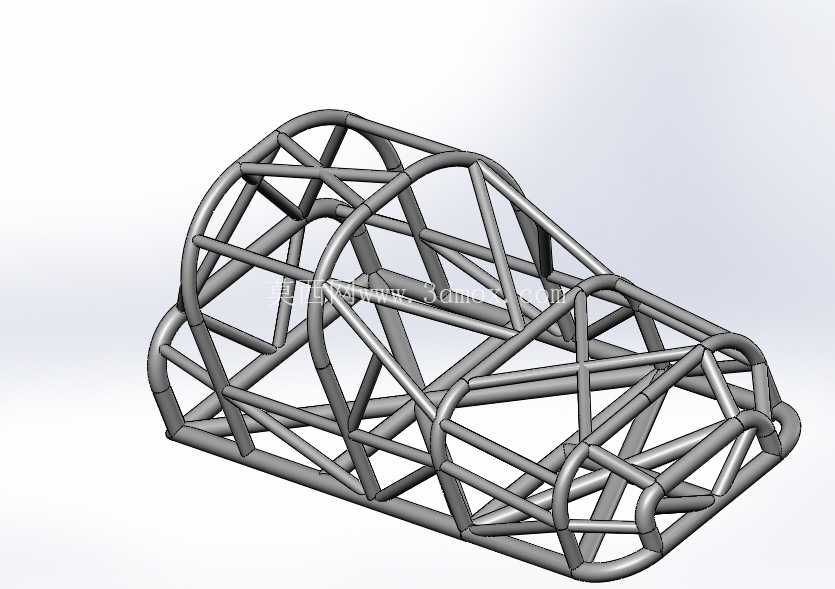

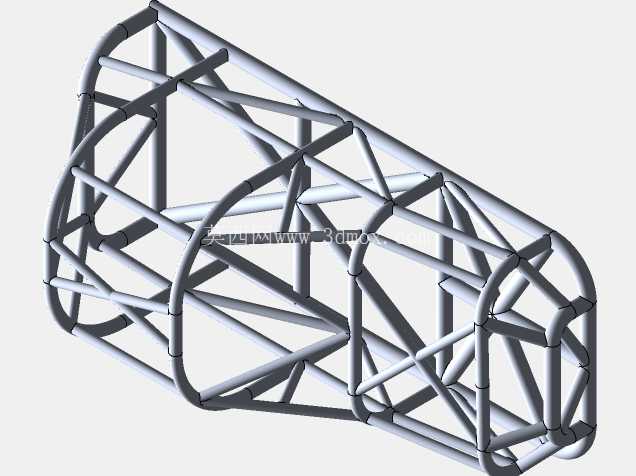

从结构设计思路来看，这套框架全部采用等径圆管作为基础杆件，所有连接节点均采用相贯线焊接处理，没有额外的角码或拼接衬板，这一设计首先考虑的是小批量试制阶段的加工便利性——圆管的弯折、切割不需要大型冲压模具，仅靠弯管机、相贯线切割机就能完成全部杆件的预制，焊接时也不需要复杂的工装定位，靠简易的定位胎架就能保证整体尺寸精度。杆件的排布完全遵循力流传递路径：主纵梁方向采用连续通长杆件从前端延伸至后端，避免中间出现断开的节点，保证纵向冲击载荷可以直接沿杆件传递到后部结构；横向与斜向杆件的排布重点规避了大跨度无支撑的四边形结构，所有四边形框格内部都增设了斜向支撑杆，将框格拆分为稳定的三角形结构，从根源上消除框架受扭时的菱形变形问题。

在乘员舱区域的结构处理上，框架顶部、侧部的环形杆件做了连续的圆弧过渡，没有出现直角弯折的硬拐点，一方面是避免应力集中在弯折角位置，另一方面圆弧过渡的管段在受到侧向撞击时，能通过自身的小幅形变吸收部分冲击能量，不会像直角结构那样直接在拐点处发生脆性断裂。前部的结构预留了动力单元、转向机构的安装点位，杆件的排布特意避开了转向柱、制动管路的走线路径，同时在前端下部设置了横向加强杆，用于安装前悬摆臂的固定支座，安装支座的贴合面提前做了平面度预留，焊接后不需要大量的铣削加工就能保证安装面的精度。后部的结构则围绕动力总成、后悬挂的安装需求布置，斜向杆件直接延伸到后悬安装点位置，将后轮受到的冲击载荷直接分散到整个框架的上部结构，避免局部载荷过大导致杆件开焊。

从安装边界来看，这套框架的整体外轮廓尺寸控制十分紧凑，宽度方向适配单人驾乘的空间需求，两侧的横向杆件刚好作为驾乘区域的侧防护，不会超出常规小型行走机构的轮距范围；高度方向的杆件排布预留了驾乘人员的头部空间，顶部的横向杆可以直接安装防护顶棚或相关附属设备，不需要额外增设安装支架。底部的纵梁下平面为统一的基准平面，所有底部安装点的贴合面都与这个基准面保持平行，在试制阶段可以直接将框架固定在水平工装上进行后续部件的装配，不需要额外调整基准。所有杆件的连接节点都做了焊口预留，相贯线的切口角度完全匹配对接杆件的外径，焊接时可以保证焊道完全填满管间缝隙，不会出现虚焊、缺焊的问题，同时节点位置没有多余的突出结构，不会干涉后续外覆盖件的安装。

在实际使用场景中，这类框架除了作为小型载具的主骨架外，还可以经过尺寸缩放后作为小型无人机的起落架骨架、轻型设备的防护笼、实验装置的承载支架使用，其核心优势就是结构自重轻、刚度冗余充足，且杆件的规格可以根据实际载荷需求灵活调整，不需要重新开模就能快速迭代结构。设计过程中需要重点关注的是杆件弯折处的曲率半径，过小的弯折半径会导致圆管外侧管壁减薄、内侧起皱，直接影响杆件的承载能力，这套框架的所有弯管段的曲率半径都控制在管径的3倍以上，既保证了弯管加工的成品率，也避免了弯折位置的强度损失。另外在侧翻防护的相关区域，杆件的壁厚比其他区域的杆件高一个规格，即使受到侧向的冲击载荷，也能保证驾乘区域的变形量在安全范围内，不会出现框架侵入内部空间的问题。
