户外健身器材单人健骑机结构设计

　　从结构设计逻辑来看，整机采用单立柱落地安装形式，底部为圆形法兰安装底座，安装时需通过膨胀螺栓与硬化混凝土地面固定，安装边界需预留前后各1.2米、左右各0.8米的安全活动空间，避免使用者运动时与周边障碍物发生碰撞，整机安装完成后总高度约1.1米，纵向伸展最大长度约1.3米，横向最大宽度约0.6米，占地面积小，适合零散布置在公共场地的空余区域，也可与其他户外健身器材成组排布。这款健骑机属于户外公共健身场景的常用器械，主要安装在社区健身区、城市公园、休闲广场、单位活动场地等露天公共区域，面向全年龄段有基础健身需求的人群使用，能够帮助使用者完成上下肢协同的拉伸、力量训练动作，针对肩背、腰腹、大腿及手臂肌群起到温和的锻炼效果，相比大强度力量器械，其运动轨迹平缓，对关节冲击力小，适合中老年人群日常活动使用，也能满足青少年轻度力量练习的需求。

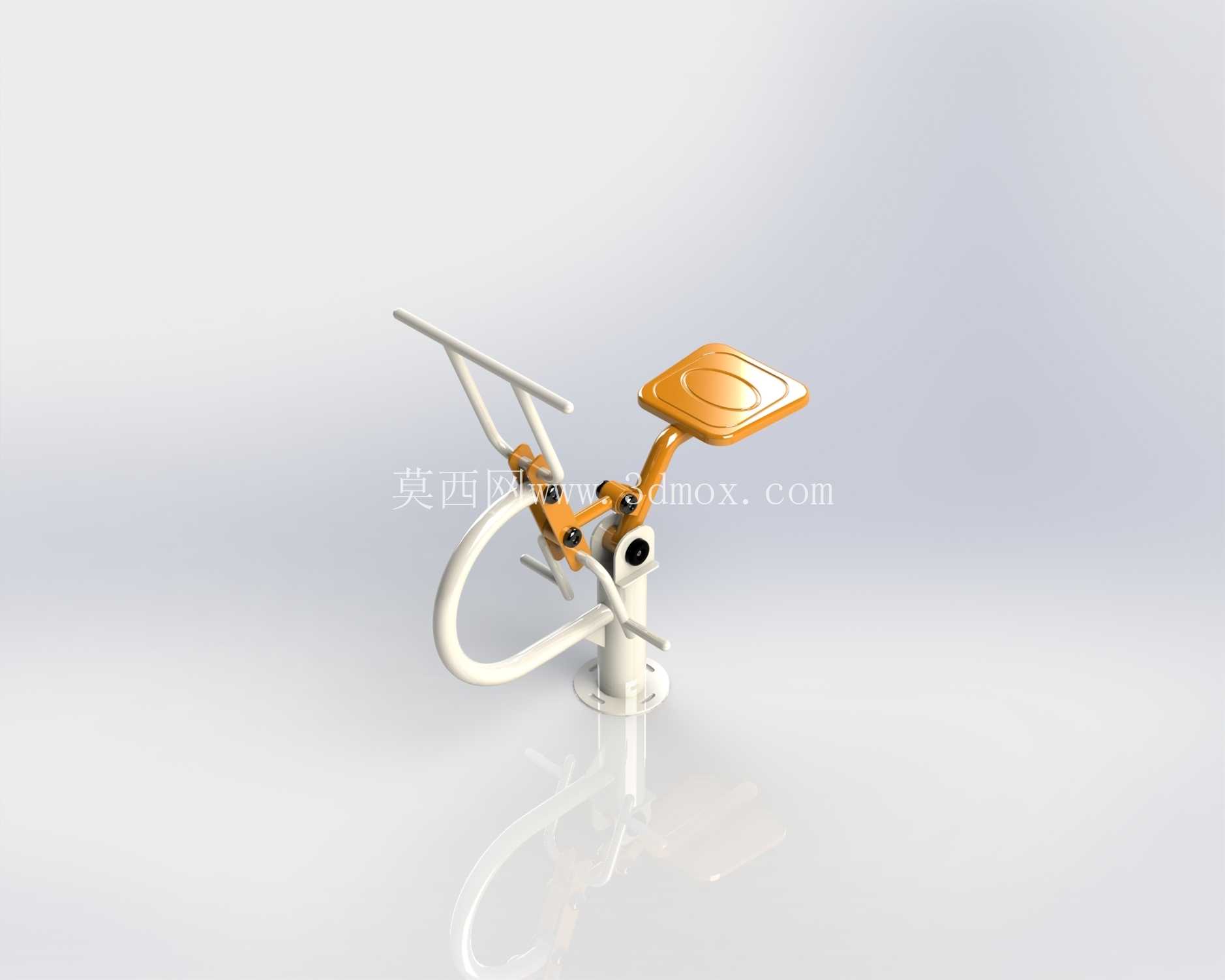

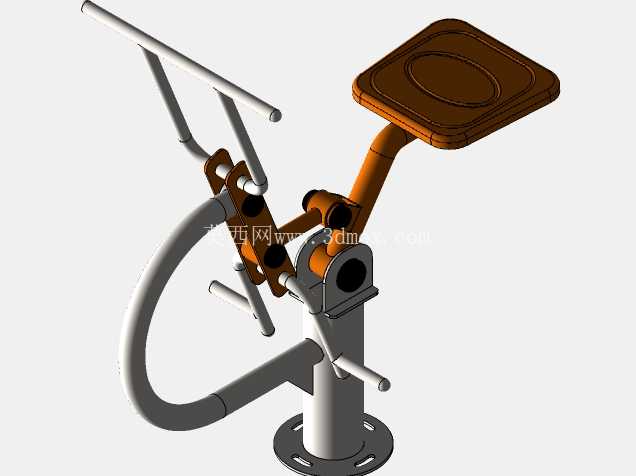

　　功能结构上，器械分为固定支撑部分与活动运动部分，固定立柱采用厚壁圆管焊接成型，表面做户外喷塑处理，具备耐雨淋、抗紫外线、防锈蚀的特性，能够适应露天环境下的长期使用，活动部分包含车把组件、座板组件与弧形摆动轨道，车把与座板通过铰接结构连接在摆动臂上，运动时使用者坐在座板上，双手握持车把，双脚踩在下部脚踏位置，通过四肢协同发力带动摆动臂沿弧形轨迹做往复运动，模拟骑马时的身体姿态变化，运动过程中铰接位置采用自润滑轴承配合，转动阻力小且无尖锐摩擦异响，长期使用无需频繁加注润滑脂，降低后期运维成本。外形设计上充分考虑户外使用的安全需求，所有管材端口均做封堵处理，所有焊接位置打磨圆滑无毛刺棱角，座板采用一体冲压成型的工程材质或钢板弯折结构，表面做防滑纹理处理，边缘做圆弧过渡，避免运动过程中磕碰划伤，车把采用弯管成型，握持位置做防滑纹路设计，适配不同手型的握持需求，整体配色采用白色主体搭配暖橙色功能部件的组合，在户外公共环境中辨识度高，同时色彩柔和不会与周边绿化环境产生突兀感。

　　设计过程中充分考虑户外器械的载荷冗余，整体框架结构按照单人最大使用重量120kg做静载荷校核，摆动臂与铰接位置的安全系数达到3倍以上，避免长期使用出现结构变形、焊缝开裂等问题，弧形摆动轨道的曲率经过反复校核，保证运动轨迹符合人体工学，使用者在整个运动行程中关节始终处于自然舒展状态，不会出现过度弯折、肌肉拉伤的风险，同时运动行程做两端限位设计，避免摆动幅度过大导致使用者失去平衡摔倒。

　　不同于商用健身房的动感单车类器械，这款户外健骑机无需外接电源，无复杂的阻尼调节结构，依靠使用者自身体重作为运动载荷，结构简单可靠，故障率极低，非常适合无人运维的公共露天场景使用，安装完成后仅需定期检查固定螺栓的紧固状态、铰接位置的磨损情况即可，日常维护成本极低。在结构建模过程中，所有管材的弯折半径、焊接位置的坡口形式、铰接孔的配合公差都按照实际加工工艺要求设定，法兰底座的安装孔位置、孔距符合户外健身器材的通用安装规范，能够直接对接现有户外健身场地的安装基础，无需额外做基础改造，各部件之间的装配间隙经过合理设定，既保证活动部件转动顺畅，又避免出现夹手、卡滞衣物等安全隐患，座板的安装角度经过优化，使用者落座后重心自然落在设备支撑范围内，运动过程中不会出现设备翘头、侧翻的风险。
