山地车头管压紧工装结构设计

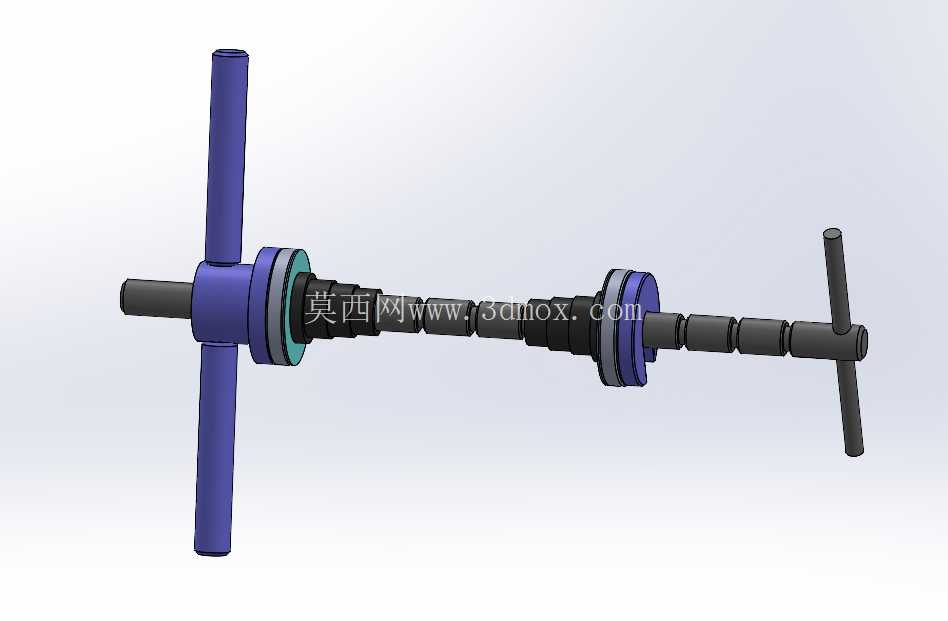

　　在山地车整车装配与售后维修场景中，头管部位的碗组压装是直接影响车头转向顺滑度、车架头管使用寿命的核心工序，早年维修门店多采用橡胶锤敲击垫块的方式压入碗组轴承，很容易出现轴承压装偏斜、碗组外圈磕伤、车架头管端面受力不均掉漆甚至变形的问题，这款头管压紧装置正是针对这类现场痛点开发的专用工装。从结构设计逻辑来看，整套工装采用对称式双T型握把布局，核心传力路径沿长轴丝杆同轴分布，压装作业时丝杆贯穿车架头管内腔，两端的压盘分别抵靠待压装的碗组外圈端面与车架头管基准端面，转动握把时丝杆带动压盘沿轴向平稳进给，完全规避敲击作业带来的冲击载荷，保证压装力全程与头管轴线重合，从根源上消除压偏风险。

　　工装的压接部位做了分层结构设计，与碗组接触的压盘端面采用适配标准碗组外径的台阶结构，压装时不会接触到碗组的轴承密封件与内圈结构，避免压装过程中损坏轴承保持架或密封胶圈；中间的限位隔套可以根据不同规格的山地车头管长度快速更换，适配从28.6mm标准直管到椎管头管的压装需求，不需要额外调整丝杆行程，作业时只要选对应长度的隔套装入，就能保证压装到位后不会出现过压导致的碗组卡滞问题。

　　从安装边界来看，整套工装的丝杆直径控制在12mm以内，可以顺利穿过绝大多数山地车、公路车的头管内腔，两端握把的展开长度控制在180mm左右，作业时不需要太大的操作空间，即使是车店狭小的维修工位也能灵活操作，压盘的最大外径适配44mm、52mm等主流山地车头管外径规格，覆盖市面上绝大多数硬尾、软尾山地车的碗组压装需求。实际作业过程中，这套工装不需要额外搭配台虎钳等固定设备，操作人员双手握持两端握把匀速转动即可完成压装，进给过程中可以通过握把的反馈力感知压装阻力变化，当压盘与隔套完全贴合时就代表碗组已经压装到位，不会出现传统敲击作业中靠声音判断压装深度的误差。

　　工装的受力部件均采用调质钢材加工，丝杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的传力效率与自锁性能，压装过程中不会因为轴向反力出现握把反转的情况，作业安全性更高；与车架漆面接触的压盘端面做了圆角钝化处理，压装过程中不会刮花车架头管的漆面，也不会在碗组端面上留下压痕。不同于通用型压装工具，这款工装的所有压接面都针对自行车碗组的标准尺寸做了匹配，不需要额外加工垫块就能直接使用，不管是整车厂的装配线工位，还是线下维修门店的日常保养、碗组更换作业，都能稳定提供同轴度一致的压装效果，避免因为碗组压装偏斜导致的转向卡顿、碗组异响、头管轴承过早磨损等常见售后问题。在结构细节上，两端的握把与丝杆采用可拆卸式连接，长时间使用后如果丝杆螺纹出现磨损，可以单独更换丝杆部件，不需要整体报废整套工装，压盘表面做了发黑防锈处理，日常存放时不需要特意做防锈保养，适合维修车间复杂的使用环境。
