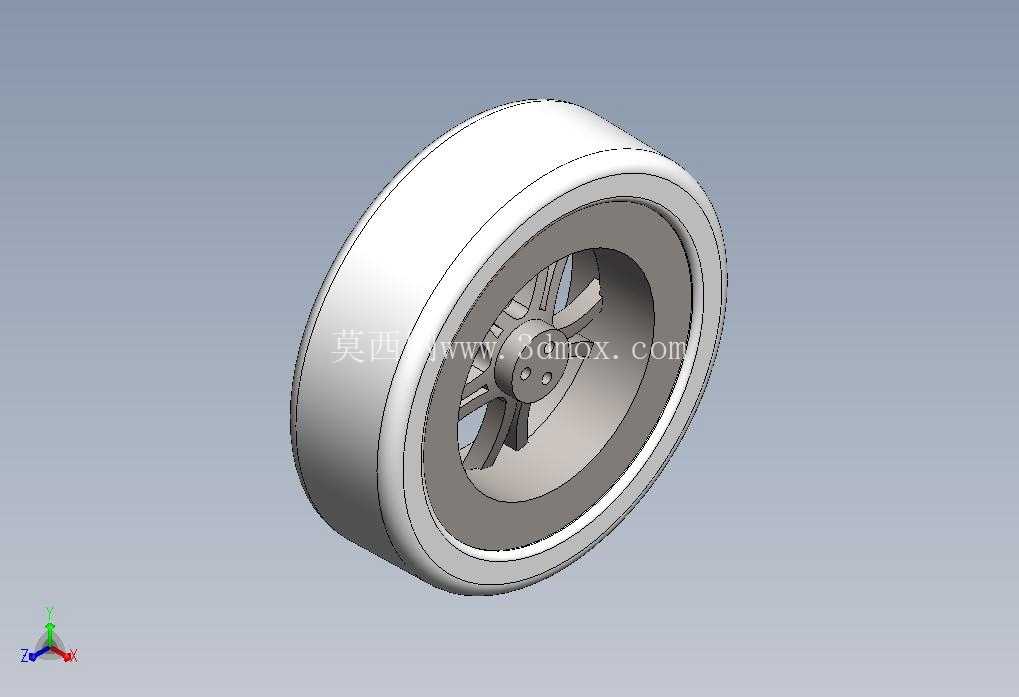

汽车轮辋轮胎组合结构三维设计

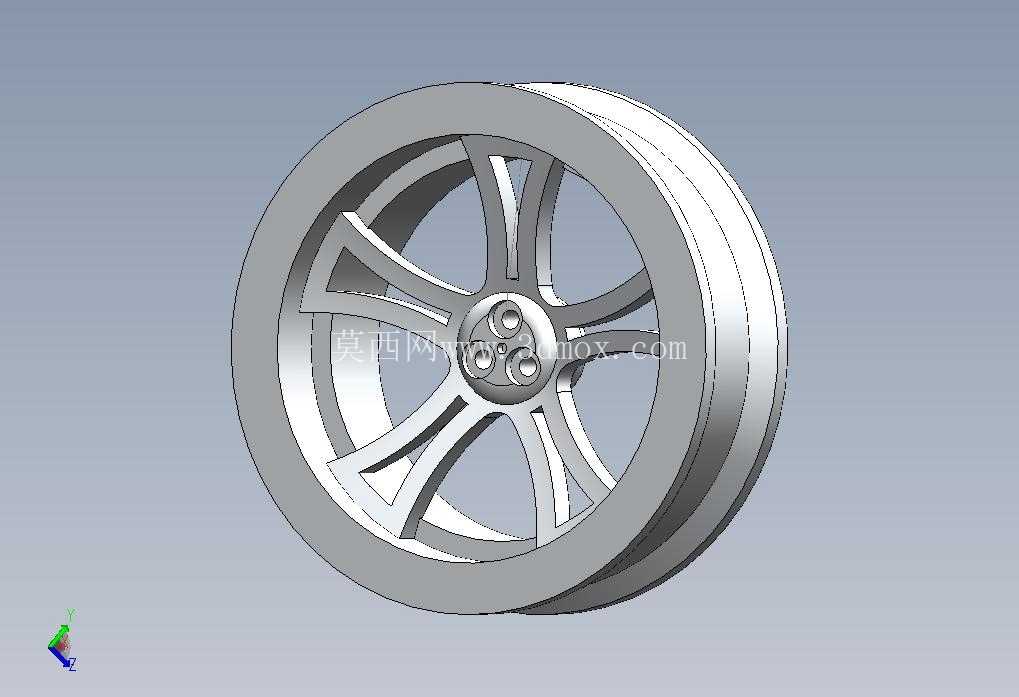

　　这套轮辋与轮胎的组合结构，是汽车行走系统里直接接触地面的核心承载部件，日常在乘用车、小型电动车辆的行走机构设计验证环节，常作为整车底盘匹配的基础单元开展结构校核。从实际装车场景来看，该部件需要同时承担整车整备质量与动态载荷的传递，轮辋部分采用多辐条式的支撑结构，辐条沿轮毂安装座周向均匀分布，既能够保证轮辋整体的径向刚度，在车辆过弯、经过颠簸路面时抵消侧向力带来的形变，也能为制动系统预留足够的散热空间，避免连续制动产生的高温积聚在轮腔内部影响轮胎使用寿命。

　　设计过程中优先考虑了轮辋与轮胎的配合边界，轮辋的胎圈座位置设置了标准的倾斜角度与凸缘结构，能够保证轮胎充气后胎圈与轮辋紧密贴合，不会在高速转动或者急加速、急制动工况下出现胎圈滑脱的风险。轮辋中心的安装孔位按照常规乘用车的轮毂轴承配合尺寸设计，孔位周边做了局部加厚处理，用来分散螺栓紧固时产生的压应力，避免长期交变载荷作用下安装位置出现应力开裂。轮胎部分采用常规的民用车辆真空胎结构形态，胎侧厚度与胎面宽度的比例兼顾了行驶舒适性与抓地性能，胎体内部的轮廓与轮辋的安装槽完全匹配，装配时不需要额外加装内胎即可完成密封。

　　从安装边界来看，整套轮组的轴向宽度与径向直径，适配多数紧凑型乘用车的轮拱空间，装车时不会与悬架摆臂、减震器以及翼子板内衬发生运动干涉，转向过程中轮组随转向节转动的全行程范围内，与周边部件的安全间隙能够满足复杂路况下的跳动需求。在结构设计的细节处理上，轮辋的辐条背面做了均匀的壁厚过渡，没有出现突兀的直角结构，能够有效降低铸造或者锻造加工过程中的应力集中问题，同时也能在满足强度要求的前提下尽可能降低轮组的整体重量，减少簧下质量，提升整车的操控响应性。轮胎的断面轮廓设计考虑了不同充气压力下的形变范围，在标准胎压下胎面与地面的接触印痕呈均匀的矩形，能够保证胎面花纹均匀磨损，避免出现偏磨、吃胎的问题。

　　在整车性能匹配阶段，这套轮组的转动惯量参数也经过了初步核算，能够与常规的制动盘、轮毂轴承单元匹配，不会给制动系统带来额外的负载，制动过程中轮组的动平衡精度也能满足高速行驶的要求，不需要额外添加过多的平衡块即可将转动抖动量控制在合理范围内。针对日常使用中可能遇到的路肩冲击、路面碎石击打等工况，轮辋的边缘凸缘做了圆弧过渡处理，能够分散硬物冲击带来的局部应力，降低轮辋变形的概率；轮胎胎侧的柔韧度设计也能在低速冲击路肩时通过自身形变吸收部分能量，减少冲击力直接传递到悬架系统。
