开源匹克球发球训练设备结构设计

在匹克球运动逐步普及的当下，日常训练场景中对低成本、可自主调试的发球设备需求持续攀升，这款匹克球发球训练设备的结构设计，正是瞄准个人爱好者、小型俱乐部的日常训练痛点展开。从实际应用场景来看，设备可适配家庭后院、社区球场、小型训练馆等多种场地，无需复杂的固定安装流程，放置在平整硬质地面即可投入使用，能够替代人工喂球环节，帮助练习者固定动作框架、强化多球训练的连贯性。

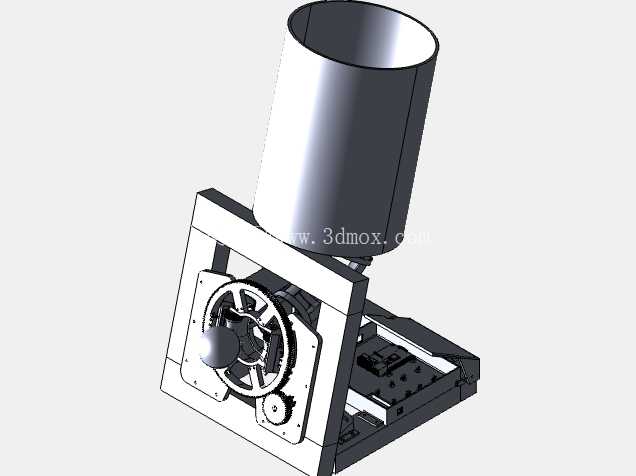

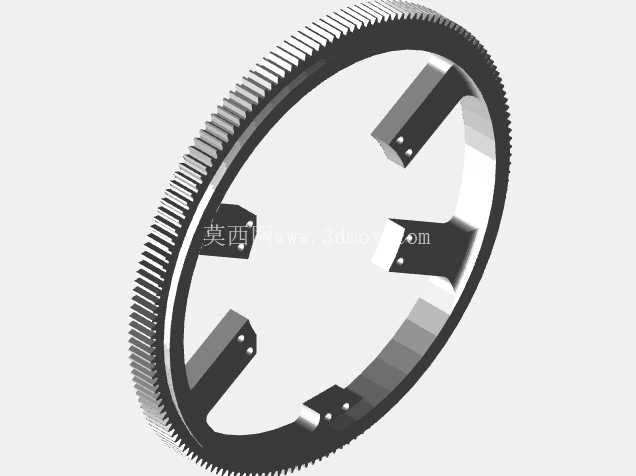

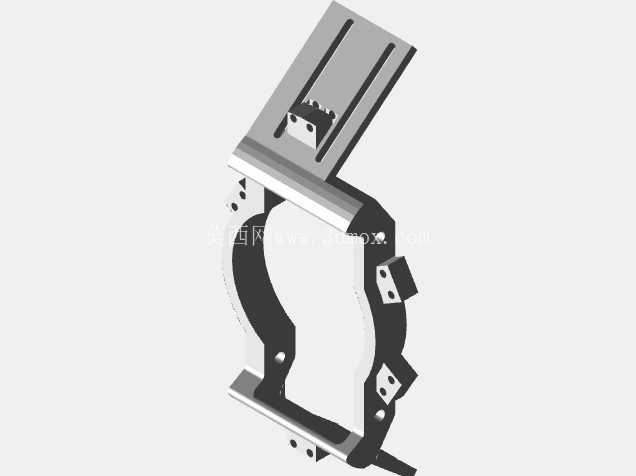

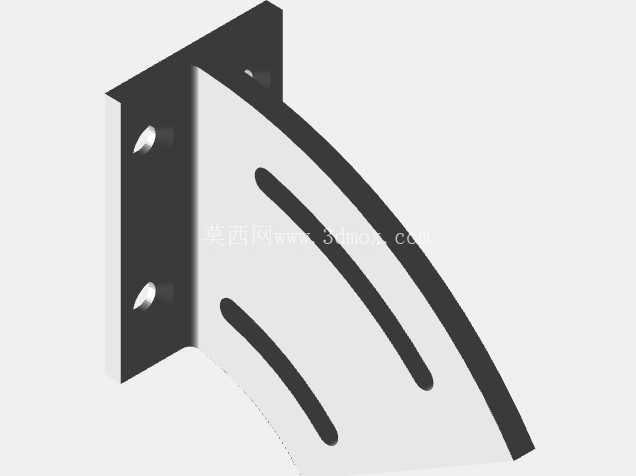

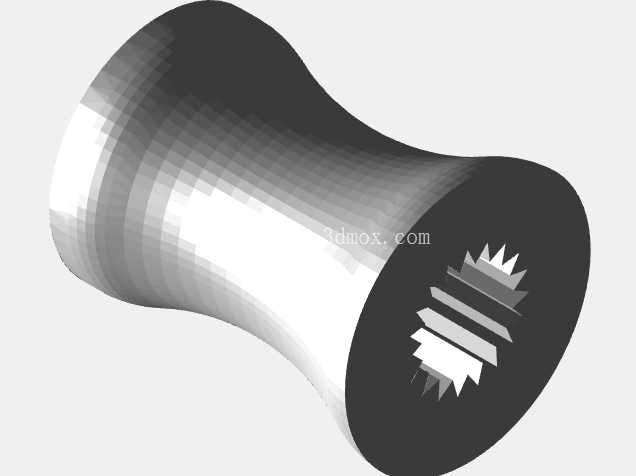

设备核心功能围绕匹克球的稳定输送与可控发球展开，上方的圆柱储料筒采用大开口直筒设计，单次可容纳数十颗标准匹克球，内壁做光滑过渡处理，避免球体卡滞，依靠重力自然落料至下方的发球轮组区域。发球执行部分采用摩擦轮发球结构，通过两个对置的轮体夹持球体，依靠轮面与球面的摩擦力将球抛出，设计阶段预留了轮组间距调节空间，可适配不同磨损程度、不同材质外皮的匹克球，避免因球体尺寸公差导致的卡球、发球力度不均问题。轮组的俯仰角度可通过支架上的锁紧结构调整，能够实现平击、上旋、下旋等不同出球轨迹的切换，满足正反手击球、网前截击、后场高压等不同训练科目的喂球需求。

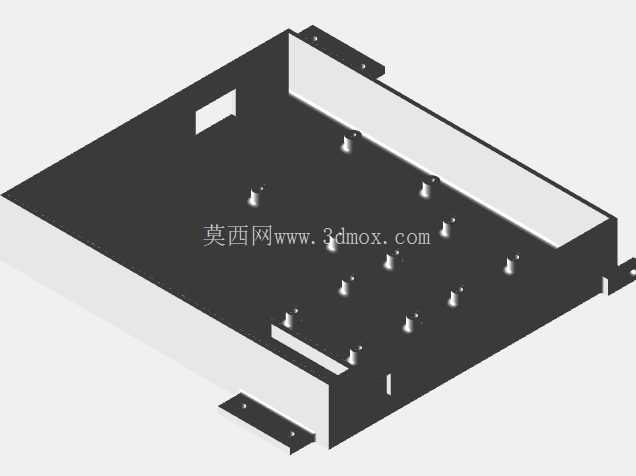

从整体结构设计思路来看，整机采用模块化拆分设计，分为储料模块、发球执行模块、机架支撑模块、动力安装模块四个独立单元，各单元之间通过标准紧固件连接，既方便加工制作，也便于后续的维护更换与功能迭代。机架部分采用框架式板件拼接结构，所有板件均可通过常规板材切割工艺加工，无需复杂的铸造成型或五轴加工工序，大幅降低了自制门槛，适配个人爱好者自行加工组装的需求。动力组件的安装位预留了通用安装孔位，可适配不同功率规格的驱动电机，使用者可根据自身对发球速度、发球频率的需求灵活选配动力部件，无需重新修改主体结构。

设备的安装边界与外形尺寸经过多轮适配调整，整机底座的占地面积控制在常规折叠桌的占用范围内，放置时不会过多占用球场的有效活动空间，底座下方预留了配重安装位，可根据使用需求添加配重块，避免高速发球时设备出现移位、晃动的情况。储料筒的高度设置在成年人腰部以上位置，添加训练用球时无需过度弯腰俯身，操作便利性更强。设备的所有运动部件均做了安全防护设计，发球轮组的外侧设置防护挡板，避免训练过程中衣物、肢体意外接触运动部件造成损伤，外露的紧固件均采用内六角沉头设计，没有突出的尖锐棱角，搬运与使用过程中不会造成剐蹭。

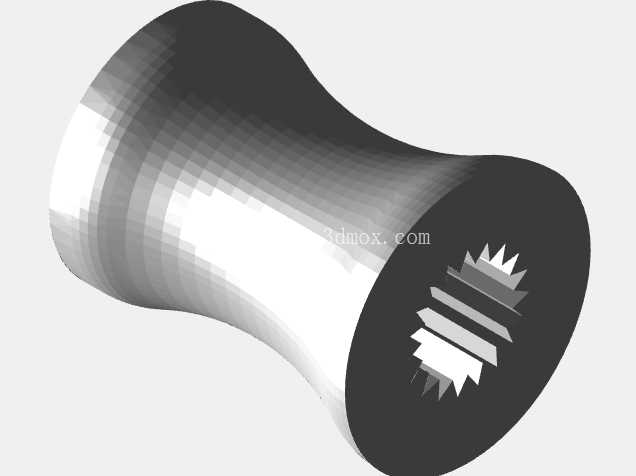

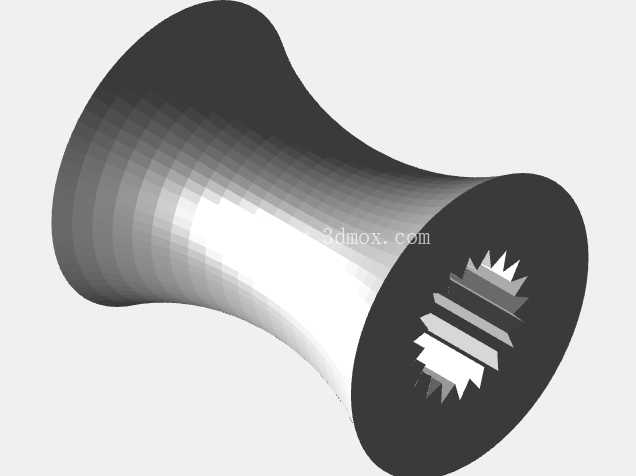

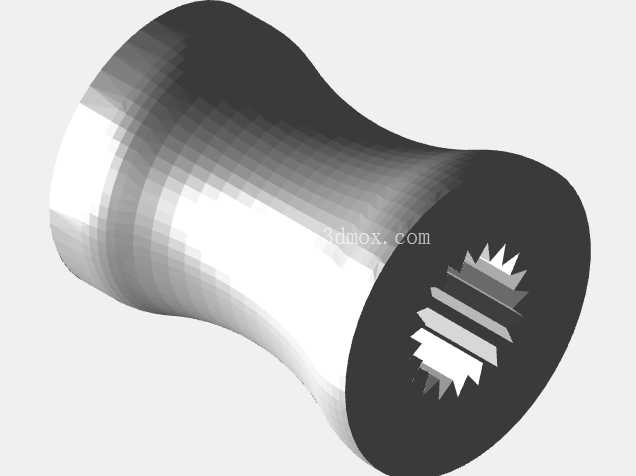

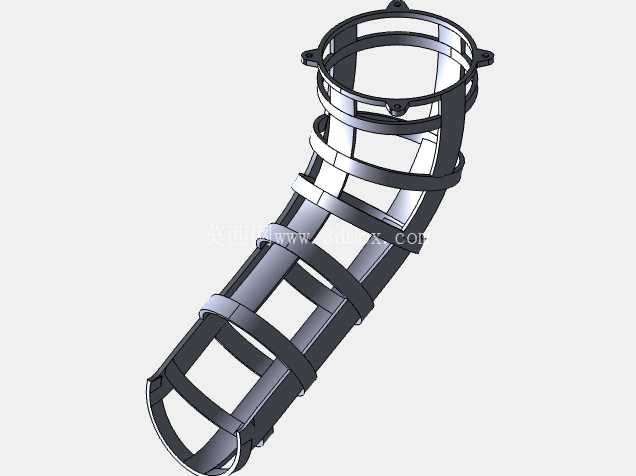

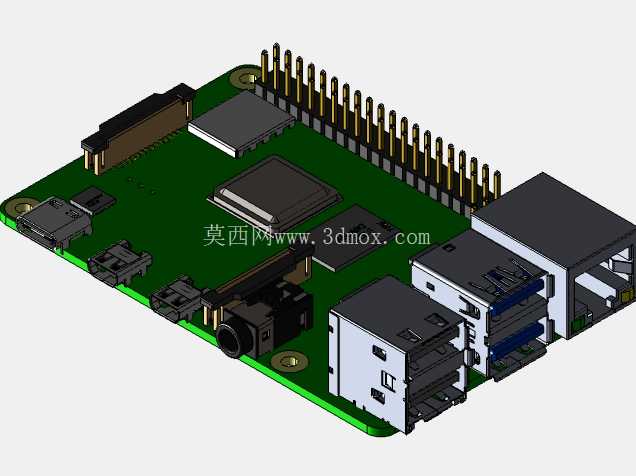

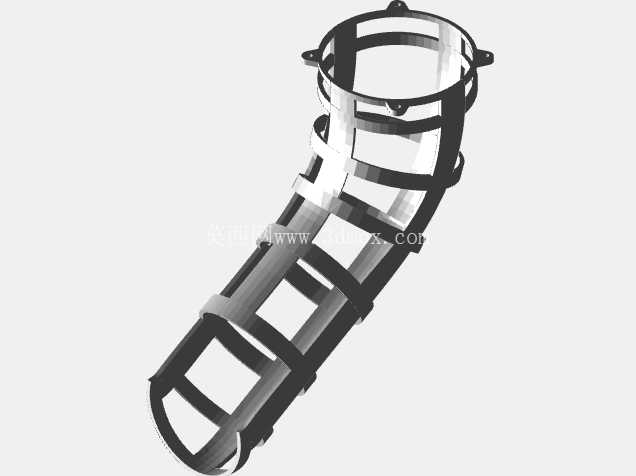

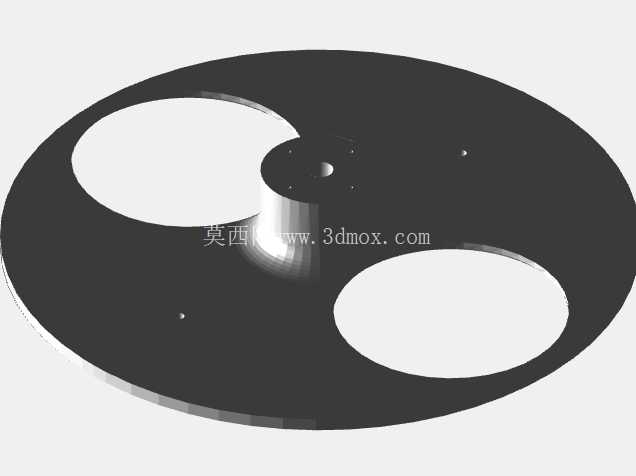

在结构细节处理上，落料通道处设计了单向挡球结构，每次仅允许单颗匹克球进入发球轮组区域，从根源上避免多球同时进入导致的卡滞、发球失效问题。轮组的摩擦轮面采用可拆卸设计，当轮面磨损导致摩擦力下降时，仅需更换轮面胶皮即可恢复性能，无需更换整个轮组部件，降低长期使用的维护成本。机架上预留了电控组件的安装空间，可自行加装调速模块、定时模块、角度摆动模块，拓展出随机落点发球、固定频率发球等进阶功能，满足不同阶段的训练需求。整机的重心经过配平设计，即使将发球角度调整至最大仰角，设备也不会出现倾翻风险，无需额外的地面固定结构，移动与收纳都十分便捷，适合需要频繁转换训练场地的使用场景。
