越野摩托车R17规格轮毂轮辋结构设计

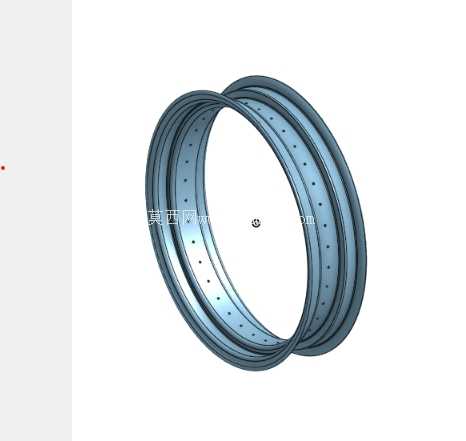

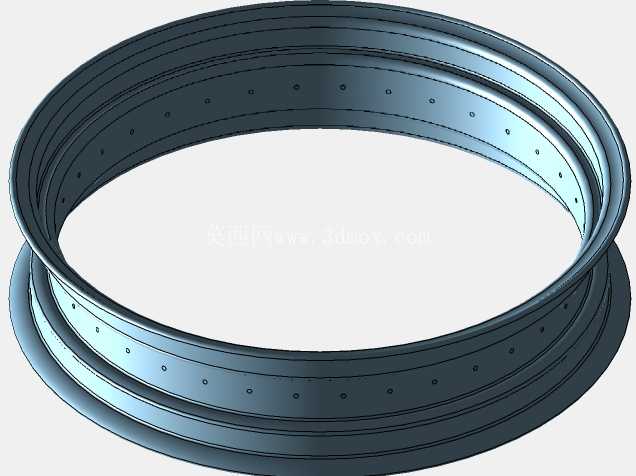

　　这款轮辋的设计完全围绕越野摩托非铺装路面行驶的工况展开，首先确定的是R17的轮径规格，对应210mm的轴向安装宽度，这个尺寸是中小排量越野摩托后轮的主流适配规格，能够兼容对应宽度的越野深齿轮胎，在砂石、泥泞路面提供足够的接地面积与胎壁支撑。设计初期首先要考虑的是轮辋的受力边界，越野行驶过程中轮辋需要承受飞坡落地的瞬时冲击、弯道侧倾时的侧向载荷、以及辐条张紧带来的周向均匀拉力，因此整体采用双层卷边的环形结构，两层轮缘之间设置平滑过渡的圆弧加强结构，避免应力集中在弯折位置。轮缘的高度设计经过反复校核，既要保证轮胎充气后胎圈能够牢固卡合在轮缘内侧，不会在低胎压越野行驶时出现脱胎风险，又要控制轮缘的整体厚度，避免非簧载质量过高影响悬挂的响应速度。轮辋周向均匀分布的辐条安装孔位，孔位的角度经过精确计算，每个孔的法线方向都对应轮毂中心的辐条座位置，确保辐条安装后能够保持直线张紧状态，不会出现辐条与孔壁的硬摩擦，延长辐条的使用寿命，同时保证轮辋的径向跳动与端面跳动能够控制在合理范围内，减少高速行驶时的轮组抖动。

　　轮辋的基体壁厚采用差异化设计，靠近轮缘的位置因为要承受轮胎胎圈的挤压与落地冲击，壁厚适当增加，中间的环形槽区域壁厚适当减薄，在保证整体结构强度的前提下尽可能降低零件重量，这对于越野摩托的操控灵敏度提升有明显作用。在实际装配场景中，这款轮辋需要匹配对应孔数的辐条与轮毂，装配时需要按照对角顺序逐步调整辐条张紧力，避免轮辋出现局部变形，装配完成后需要进行动平衡校正，确保高速行驶时的稳定性。不同于街车的铸铝轮辋，这款辐条式轮辋具备更好的抗冲击韧性，在遇到路面硬物撞击时，辐条可以通过微小的形变吸收部分冲击能量，不会像铸铝轮圈那样直接出现开裂甚至断裂的情况，非常适合越野场景下的复杂路况。

　　轮辋表面的环形凹槽设计，一方面是为了给轮胎安装提供足够的形变空间，方便维修时拆装轮胎，另一方面凹槽的结构也能够提升轮辋整体的抗扭刚度，在大扭矩输出时不会出现轮辋的周向形变，保证动力能够有效传递到轮胎。设计过程中还考虑了不同胎压下的轮辋受力情况，当越野场景下降低胎压提升抓地力时，胎圈对轮缘的侧向压力会明显提升，因此轮缘内侧设置了凸起的安全棱，能够在低胎压状态下牢牢卡住胎圈，避免轮胎在大角度侧滑时脱离轮辋。轮辋的安装边界尺寸严格遵循通用越野摩托后轮的装配标准，轴向宽度210mm的尺寸能够适配常规的后摇臂安装间距，不需要对后摇臂或者刹车系统进行额外改装就可以直接替换同规格的原厂轮辋，具备很好的通用性。

　　在结构验证阶段，需要对轮辋进行径向载荷疲劳测试、冲击测试、弯曲疲劳测试，模拟实际行驶中遇到的各种极端工况，确保轮辋在长期使用过程中不会出现开裂、变形等失效问题。周向孔位的位置度公差控制在0.1mm以内，保证辐条安装后每根辐条的受力均匀，避免出现单根辐条受力过大导致的断裂问题。轮辋的内外表面都做了平滑过渡处理，没有尖锐的棱角，一方面是为了减少应力集中点，提升零件的疲劳强度，另一方面也能够避免安装轮胎时划伤胎圈，保证轮胎的密封性能。对于越野骑行来说，轮辋的可靠性直接关系到骑行安全，这款轮辋的结构设计在轻量化与强度之间找到了合适的平衡点，既不会因为过重影响车辆操控，也不会因为强度不足在越野过程中出现故障，能够满足林道穿越、场地越野等多种骑行场景的使用需求。
