多功能集成式空手道击打训练装置结构设计

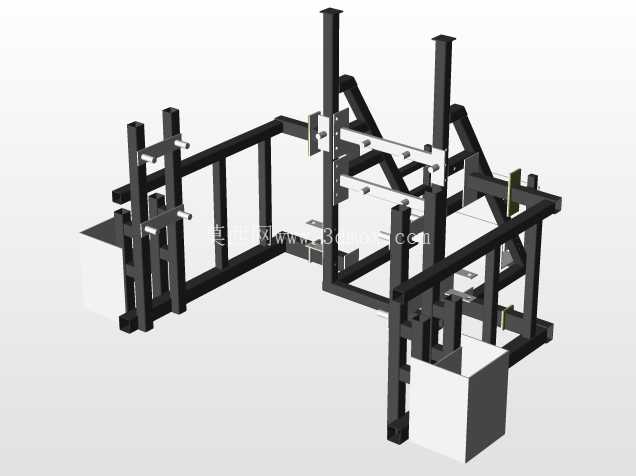

　　这套训练装置的设计初衷，是解决传统空手道训练中靶位固定、训练模式单一、无法模拟多方位对抗节奏的痛点，适配道馆日常集训、个人居家进阶训练、专业运动员反应强化等多类场景，区别于市面上常见的立式沙袋、墙靶等单一功能器材，在结构层面做了多维度的集成化设计。从整体框架来看，主体采用标准工业铝型材搭建承载结构，型材选型兼顾了结构刚性与拆装便捷性，框架整体占地边界控制在长2.4米、宽1.8米、高2.2米的范围内，安装时不需要对地面做预埋处理，仅需通过底部可调脚杯调平即可投入使用，适配层高2.5米以上的普通室内空间，不管是商用道馆的边角区域，还是家庭健身区的空余位置都能完成布设，不会产生过大的空间占用。

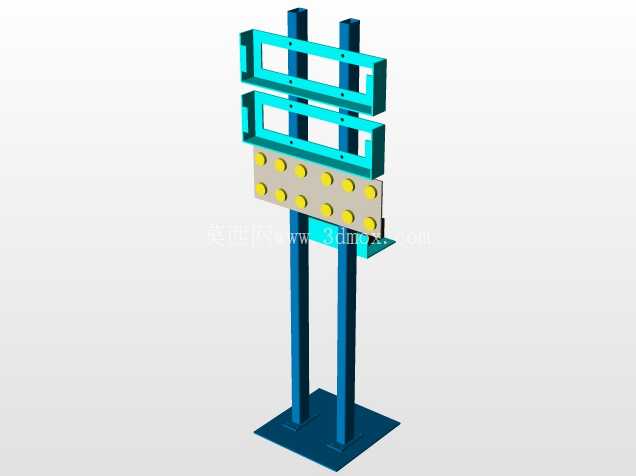

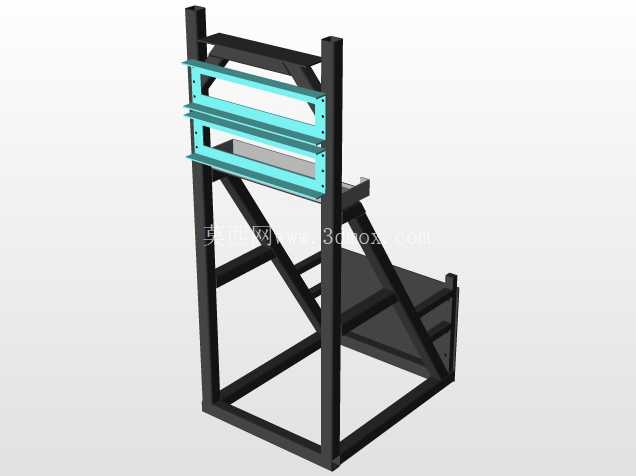

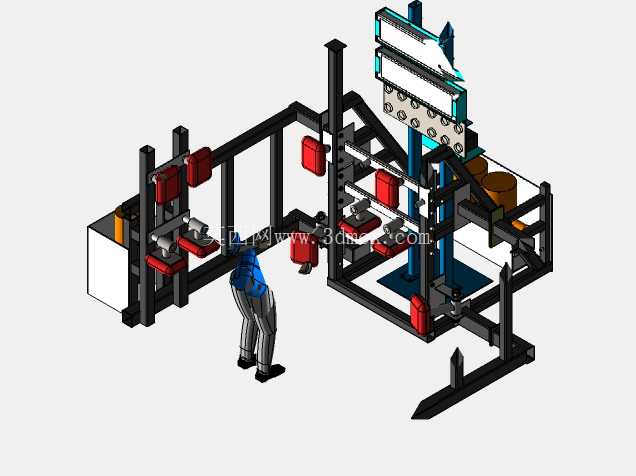

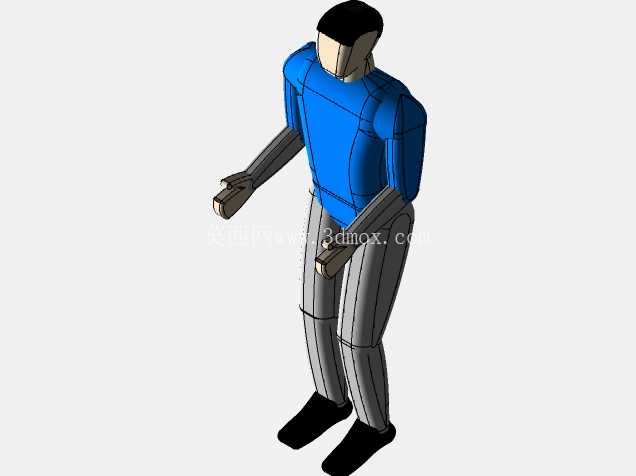

　　装置的击打单元做了多高度、多角度的模块化布局，左侧竖向排布的三组红色击打垫对应直拳、勾拳、平肘的不同击打高度，垫体背后设置了阻尼缓冲结构，击打时的反向作用力可以通过缓冲胶垫逐层卸除，既避免刚性反冲对训练者腕关节、肘关节造成运动损伤，也能还原真实对抗中的击打触感；中部横向延伸的支架上设置了四组不同角度的低位击打位，对应前踢、侧踹、膝撞的低位攻击动作，每个击打位的固定支架都预留了角度调节槽位，可以根据训练者的身高、技术动作习惯调整靶面的倾斜角度，覆盖从1.5米到1.9米身高区间的训练者使用需求。装置右侧设置的高位靶组，专门用于练习高位横踢、下劈等腿法动作，靶面高度可通过立柱上的直线导轨做0.4米范围内的上下调节，导轨副采用带阻尼锁紧的滑块结构，调整到位后不需要额外工具即可完成锁止，训练过程中不会出现靶位下滑偏移的问题。框架中部预留的人形站位区，是整套装置的核心交互区域，训练者站在该区域内可以完成直-勾-摆拳组合、拳腿衔接组合、多角度攻防转换的连贯训练，不需要像使用传统单靶那样频繁移动调整站位，有效提升单位训练时间内的动作重复密度。

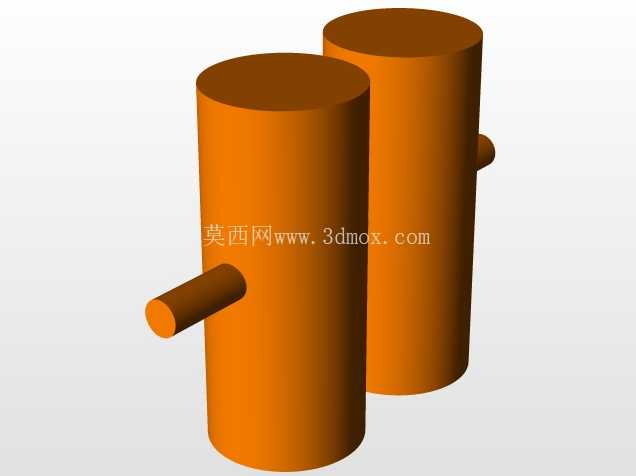

　　在结构强度校核层面，所有击打位的连接支架都做了斜向加强筋处理，可承受单次最大120kg的瞬时击打冲击力，连续高频击打工况下不会出现焊缝开裂、型材变形的问题；所有外露的型材端面都加装了工程塑料端盖，螺栓连接位置全部做了沉头处理，避免训练过程中剐蹭运动服或者磕碰皮肤。装置左侧集成的储物格，可以放置护具、绷带、计时秒表等训练常用物品，不需要额外配置置物架；底部框架上预留的配重安装位，可根据使用需求加装铸铁配重块，当训练者击打力度较大时，进一步提升整机的抗倾覆稳定性，就算是大级别运动员做全力重击动作，装置也不会出现移位或者倾翻的风险。

　　从设计逻辑上看，整套装置没有采用复杂的电控结构，全部为纯机械可调结构，后期维护只需要定期检查螺栓紧固状态、更换磨损的击打垫表皮即可，不需要专业的电控维修人员介入，使用成本远低于带电子传感、自动出靶功能的智能化训练设备，更适合面向大众训练场景的普及推广。不同击打位的表面采用了不同硬度的发泡缓冲层，拳法靶位的发泡层硬度稍高，帮助训练者找到正确的发力穿透感，腿法靶位的发泡层硬度稍软，避免胫骨磕碰产生运动损伤，每个靶面的蒙皮都采用了耐磨PU材质，高频击打工况下的使用寿命可达普通帆布靶面的3倍以上。框架的整体配色以黑色哑光型材为基底，击打位采用醒目的红色标识，训练者在快速组合动作过程中可以快速识别靶位位置，不需要刻意瞄准就能完成动作击打，更贴近实战对抗中条件反射式的动作反应训练要求。
