手动针式气泵三维结构设计方案

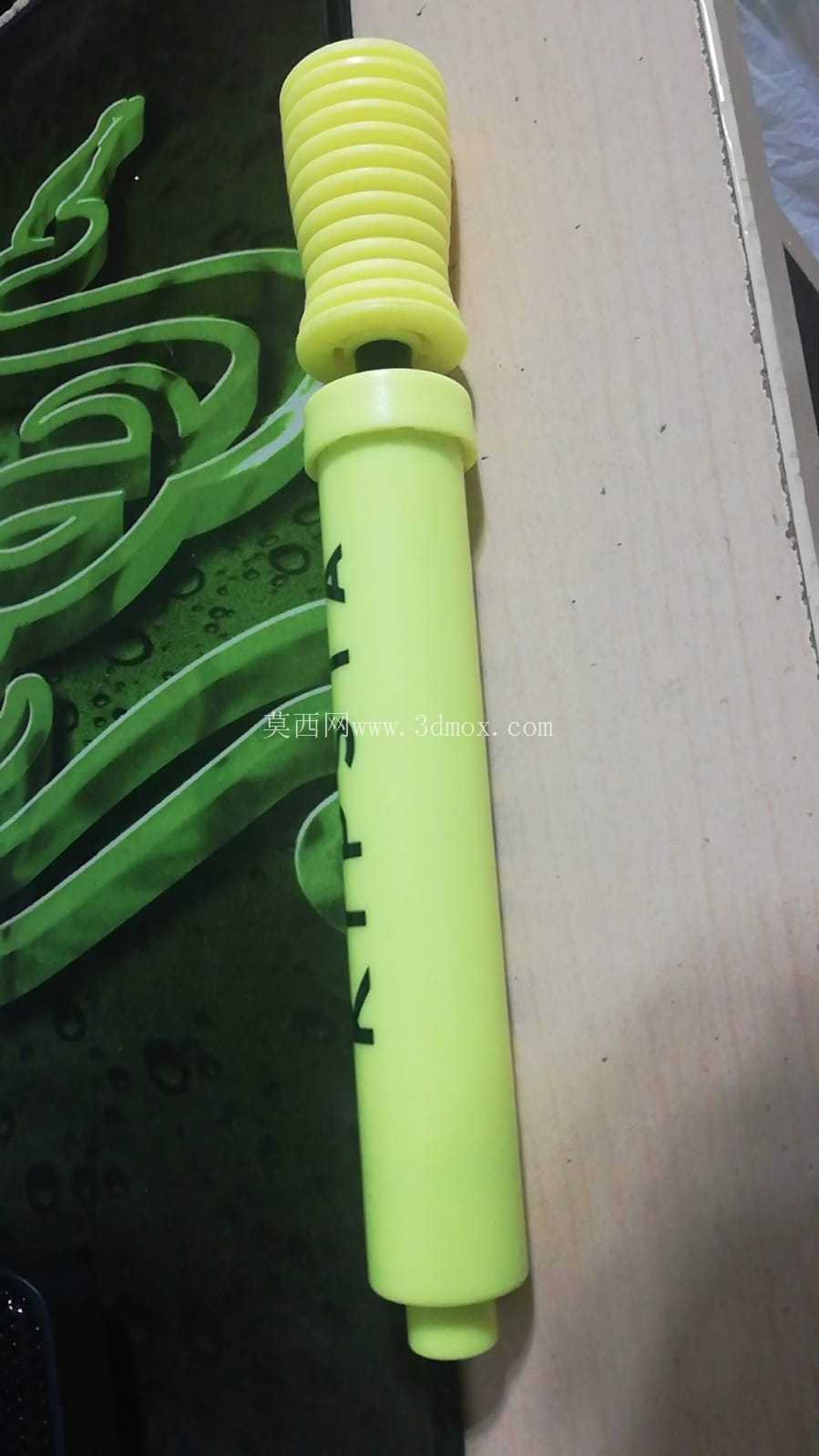

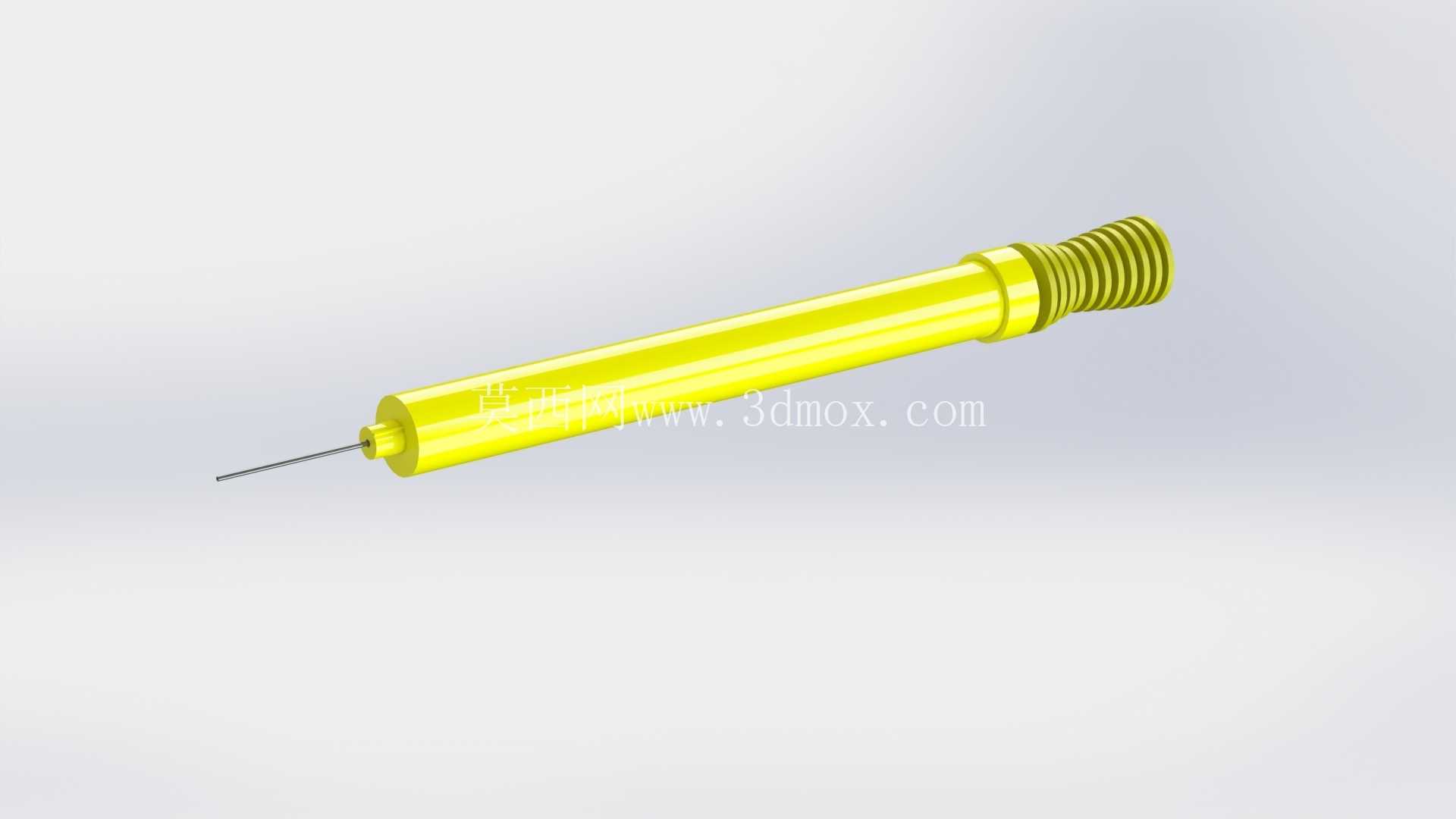

　　日常在电子元器件装配、小型精密气动实验、微型气囊充气这类场景里，经常会遇到需要微量、可控气压输出的需求，常规的大型气泵压力输出过大，很容易冲坏脆弱的薄壁结构，而普通的手捏气囊又很难稳定控制出气量，这时候小型手持针式气泵就能发挥对应的作用。这款针式气泵的整体结构采用手持直柄布局，主体握持段做了等直径的圆柱设计，表面没有多余的防滑凸起，靠筒身本身的摩擦力就能满足手持操作的需求，尾部做了多圈环形的波纹结构，这个结构一方面是作为按压施力的形变区域，按压时波纹段收缩就能将筒身内部的空气从前端气针压出，松开时波纹段回弹就能自动吸入外部空气完成补气，不需要额外设置单向阀的外置操作结构，整个按压行程的阻力经过设计匹配，单手握持时用掌心按压尾部就能完成操作，不需要额外的手指施力，长时间操作也不会产生明显的手部疲劳。

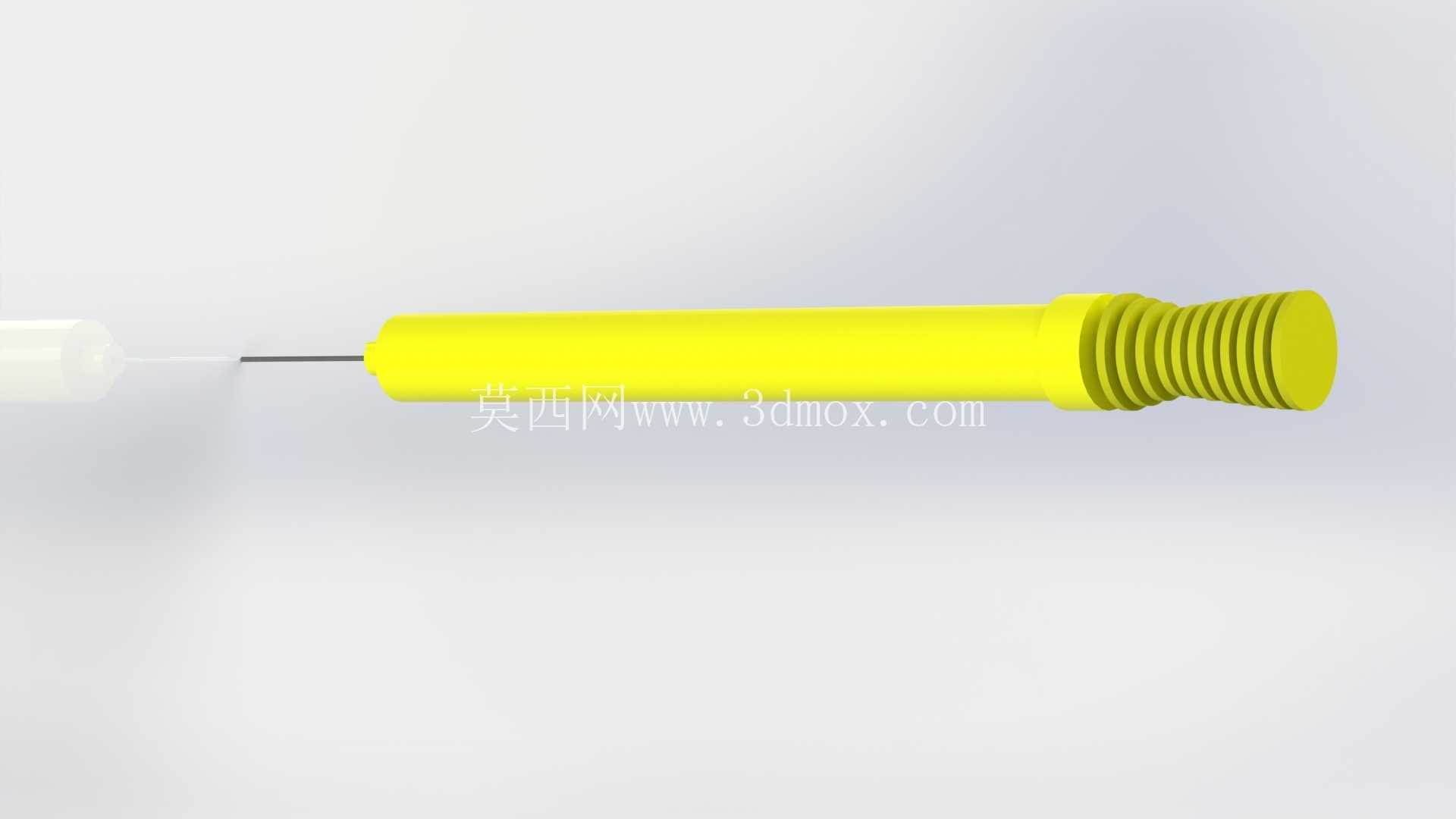

　　前端的气针采用细径金属针结构，针的外径控制在0.8mm左右，长度根据实际使用场景可以做适配调整，气针和主体筒身的连接位置做了密封过渡结构，避免按压过程中出现漏气导致压力损失的问题，气针的出气口做了平口处理，不会在对接微型充气接口时刮伤密封面。从设计思路上来说，这款气泵没有做复杂的压力调节结构，完全靠按压的行程和力度来控制出气量，这种设计的优势在于结构零件数量极少，整个气泵除了金属气针之外，主体部分可以采用一体注塑成型，不需要额外的装配工序，生产制造成本很低，同时因为没有多余的活动密封零件，长期使用也不会出现密封件老化失效的问题，维护成本几乎为零。

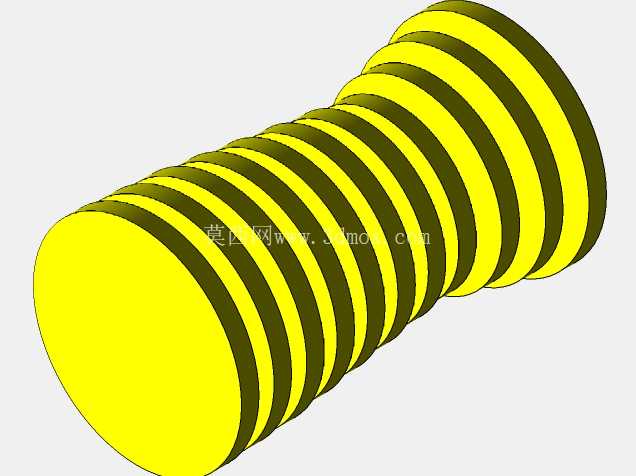

　　在安装边界上，整个气泵的主体直径控制在20mm以内，总长度不含气针的部分在120mm左右，加上气针之后总长度可以根据需求调整，整体重量控制在30g以内，放在工具盒里不会占用过多空间，随身携带也不会产生额外的负重。实际使用的时候，针对不同的场景可以更换不同规格的气针，比如给微型气动元件供气时可以用更细的气针，给小型球类充气时可以换成对应的球针，适配性很强。在结构建模的时候，需要重点关注尾部波纹段的壁厚设计，壁厚过厚会导致按压力度过大，操作手感生硬，壁厚过薄则会导致回弹力度不足，每次按压的出气量不稳定，同时波纹的圈数也要和筒身的内部容积做匹配，保证单次满行程按压的出气量控制在5ml左右，满足微量充气的需求，不会因为出气量过大导致被充气件过压损坏。

　　筒身内部的气道要做顺滑过渡，不能有直角台阶，避免气流通过时产生不必要的阻力，气针和主体的连接位置要做锥面密封配合，不需要额外添加密封胶或者密封圈，靠锥面的过盈配合就能实现密封，减少零件数量的同时也能避免密封件脱落堵塞气针的问题。这种小型气泵除了日常的充气用途之外，在精密零件清洁场景也能使用，比如清理电路板缝隙里的灰尘、清理精密机械结构里的细小碎屑，靠按压输出的高速气流就能把缝隙里的杂物吹出来，因为压力可控，不会吹坏电路板上的贴片元件，也不会把精密配合的零件吹移位。在建模过程中，没有做过多的装饰性结构，所有的外形结构都服务于功能需求，直筒的机身既方便注塑脱模，也方便手持操作，尾部的波纹结构既承担了泵体的形变功能，也能在放置的时候起到一定的防滑作用，放在倾斜的工作台面上不会轻易滚落。气针的安装位置和主体保持同轴度，这样在对接细小的充气接口时更容易对准，不需要反复调整角度，操作的时候视线可以顺着筒身直接看到气针的尖端位置，对位精度更高。
