带刻度便携运动饮水摇摇杯结构设计

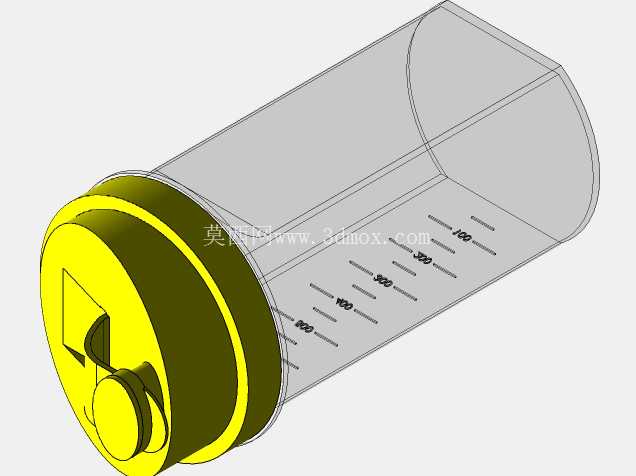

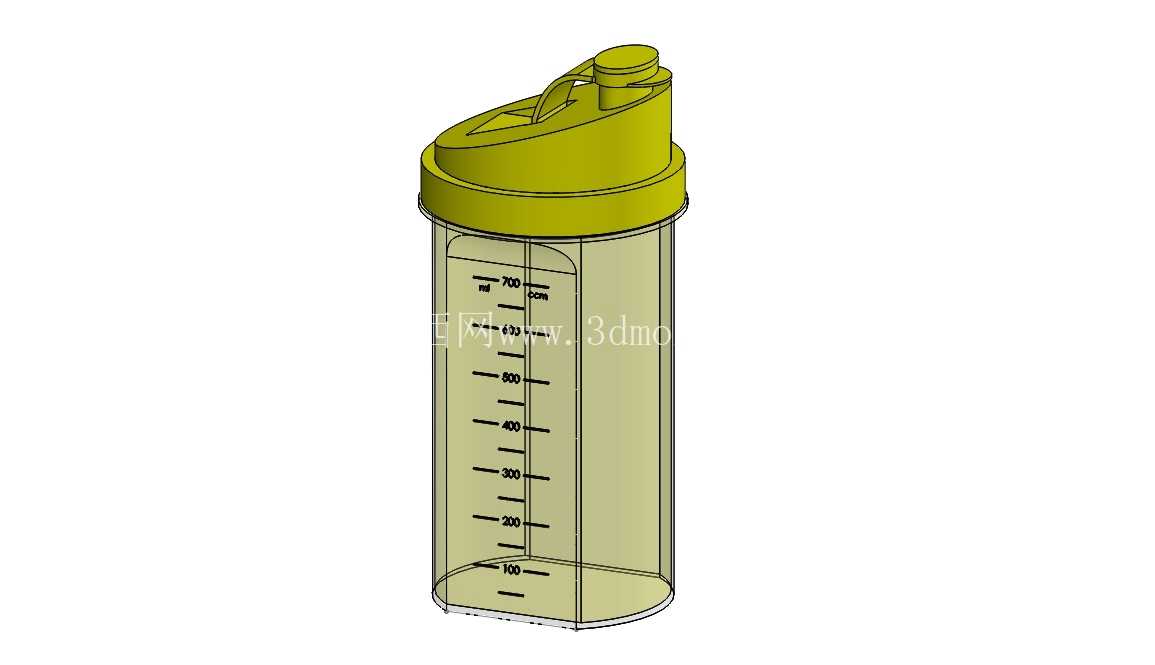

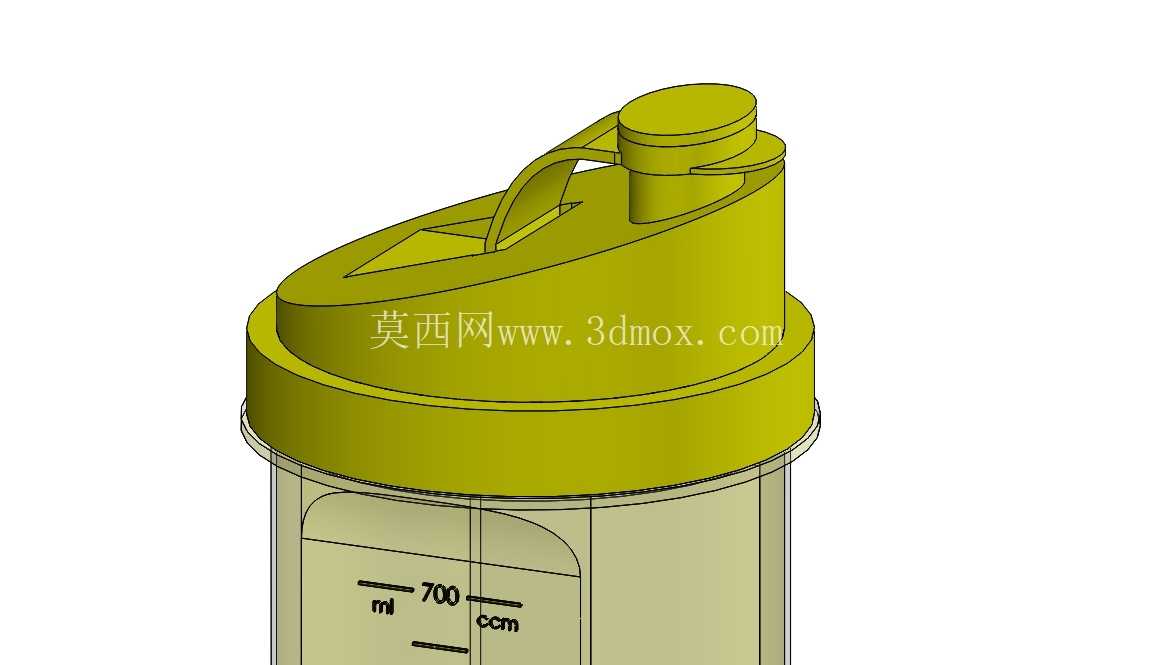

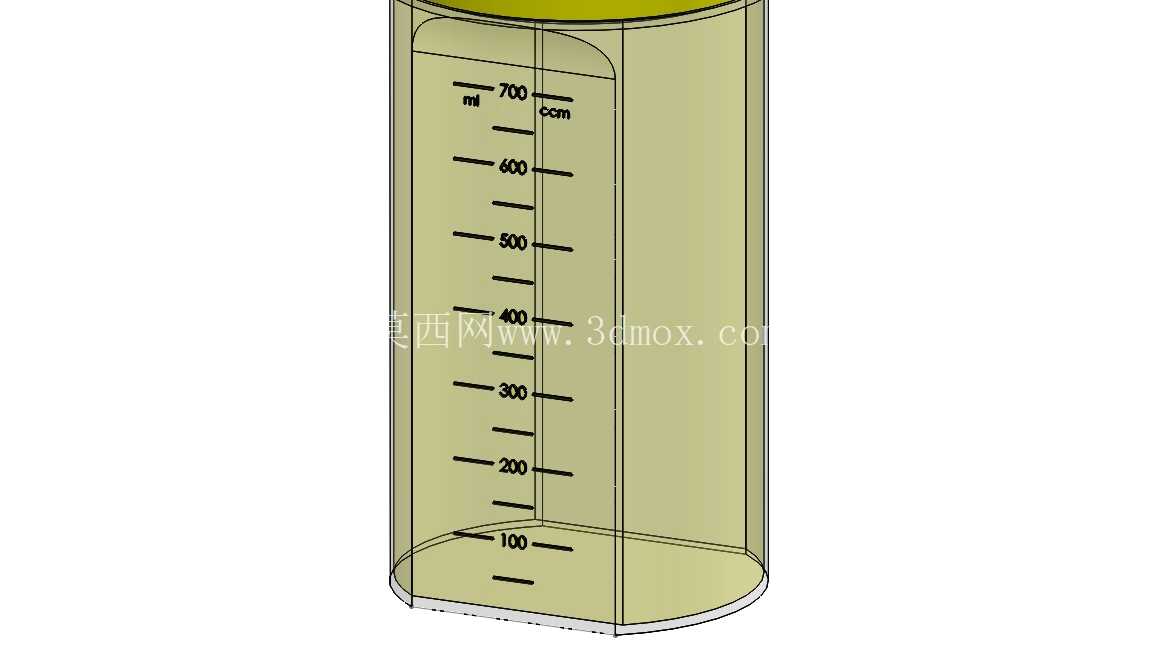

　　日常健身场景里，这类带刻度的摇摇杯是补剂冲调的核心器具，不少人在做结构设计时容易忽略实际使用中的细节痛点，比如冲调蛋白粉时的结块残留、杯盖密封失效漏液、刻度标识磨损看不清容量、握持时的防滑性不足等问题，这款摇摇杯的结构设计正是围绕这些实际使用痛点展开的。从杯体结构来看，整体采用直筒型的透明杯身设计，首先是考虑到冲调过程中可以直观看到内部粉剂和液体的混合状态，不需要开盖就能判断是否摇匀，同时透明材质搭配模内成型的刻度线，避免了后期印刷刻度在反复刷洗后脱落的问题，刻度从杯底向上排布，最小刻度间隔适配常规补剂的冲调容量需求，不管是冲调蛋白粉、肌酸还是电解质冲剂，都能精准控制加水量，保证冲调浓度符合饮用需求。杯盖部分采用旋合式的密封结构，和杯口的配合面做了多圈密封筋设计，配合食品级的密封胶圈，即使杯内盛装60摄氏度左右的温水，倒置或者放在运动包内晃动也不会出现漏液的情况，解决了日常通勤、运动携带时的漏液隐患。杯盖顶部集成了翻盖式的饮水口，不用完全拧开杯盖就能直接饮用，饮水口的边缘做了圆弧过渡处理，贴合唇部轮廓，饮用时不会出现刮嘴的情况，同时翻盖和杯盖主体之间做了卡扣定位结构，翻盖打开后可以固定在倾斜角度，不会在饮用时回弹碰到脸部。

　　杯盖顶部还设计了一体化的提手结构，提手的弧度符合手指握持的受力角度，平时可以直接用手指勾住提手携带，不需要额外配备杯套或者挂绳，提手和杯盖的连接位置做了加厚的圆角过渡，避免反复弯折后出现应力断裂的问题，提升长期使用的结构可靠性。杯身的直径设计适配常规汽车杯架、健身包侧袋的安装尺寸，不管是放在车载杯架里通勤，还是插在健身包侧袋带去健身房，都不会出现尺寸过大放不进去的情况，杯身的壁厚做了均匀化处理，既保证了整体的结构强度，日常跌落不会轻易开裂，又不会因为壁厚过大导致整体重量过重，增加携带负担。

　　杯底做了内凹的防滑底设计，放置在光滑的健身房台面、办公桌面上时，不会因为轻微碰撞就滑落倾倒，同时内凹结构可以避免杯底直接和桌面摩擦，减少长期使用后的杯底磨损问题。从设计思路上来说，这款摇摇杯没有做过多冗余的装饰结构，所有的结构设计都围绕实际使用场景的需求展开：旋合杯盖保证密封可靠性，透明杯身加一体刻度满足容量观测和精准配比需求，翻盖饮水口提升饮用便捷性，一体化提手优化携带体验，合理的外径尺寸适配各类常规放置空间，均匀壁厚兼顾强度和轻量化需求，防滑杯底提升放置稳定性。

　　在实际建模过程中，杯身和杯盖的配合公差需要严格控制，旋合的圈数设置在2.5到3圈之间，既保证旋合后的密封可靠性，又不会因为旋合圈数过多导致开盖费力，密封胶圈的安装槽尺寸需要和胶圈的线径匹配，保证胶圈安装后不会在旋合过程中出现移位、脱落的问题。刻度线的凸起高度控制在0.3毫米左右，既可以用手触摸感知刻度位置，又不会因为凸起过高导致杯身清洗时出现死角，容易残留污垢。饮水口的翻盖转轴位置做了阻尼设计，翻盖开合时的力度适中，不会出现太松自动合盖、太紧开盖费力的情况。整体结构没有复杂的异形曲面，模具成型时的脱模角度设置合理，适合批量注塑生产，各个部件的拆分也考虑了后期的装配效率，杯盖的各个零件可以通过卡扣结构快速组装，不需要额外的螺丝或者粘接工序，提升生产装配的效率。
