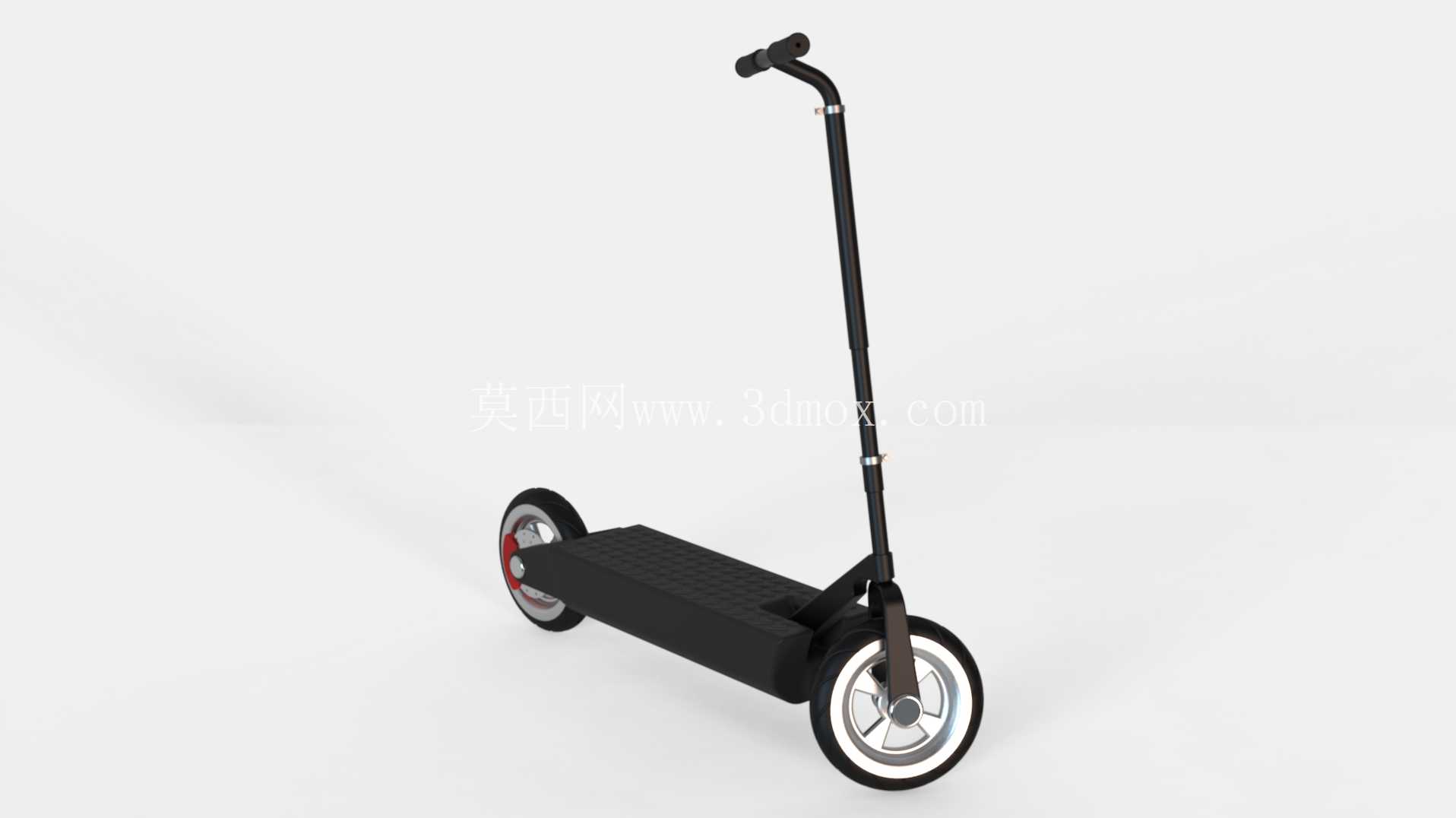

简约一体化电动滑板车结构设计方案

这款电动滑板车的结构设计，核心围绕城市短途通勤的高频使用场景展开，针对日常1-5公里的出行需求做了全链路的结构优化，区别于传统折叠滑板车的多段拼接结构，本次设计采用了一体化电池仓与踏板主梁融合的承载式结构，在保证结构强度的前提下压缩了整车冗余空间。从实际使用场景来看，这类代步设备主要覆盖城市商圈接驳、社区到地铁站的短途出行、园区内日常通勤等场景，用户群体对设备的便携性、通过性、行驶稳定性都有明确的实际需求，因此在结构设计阶段就需要平衡多维度的性能边界。

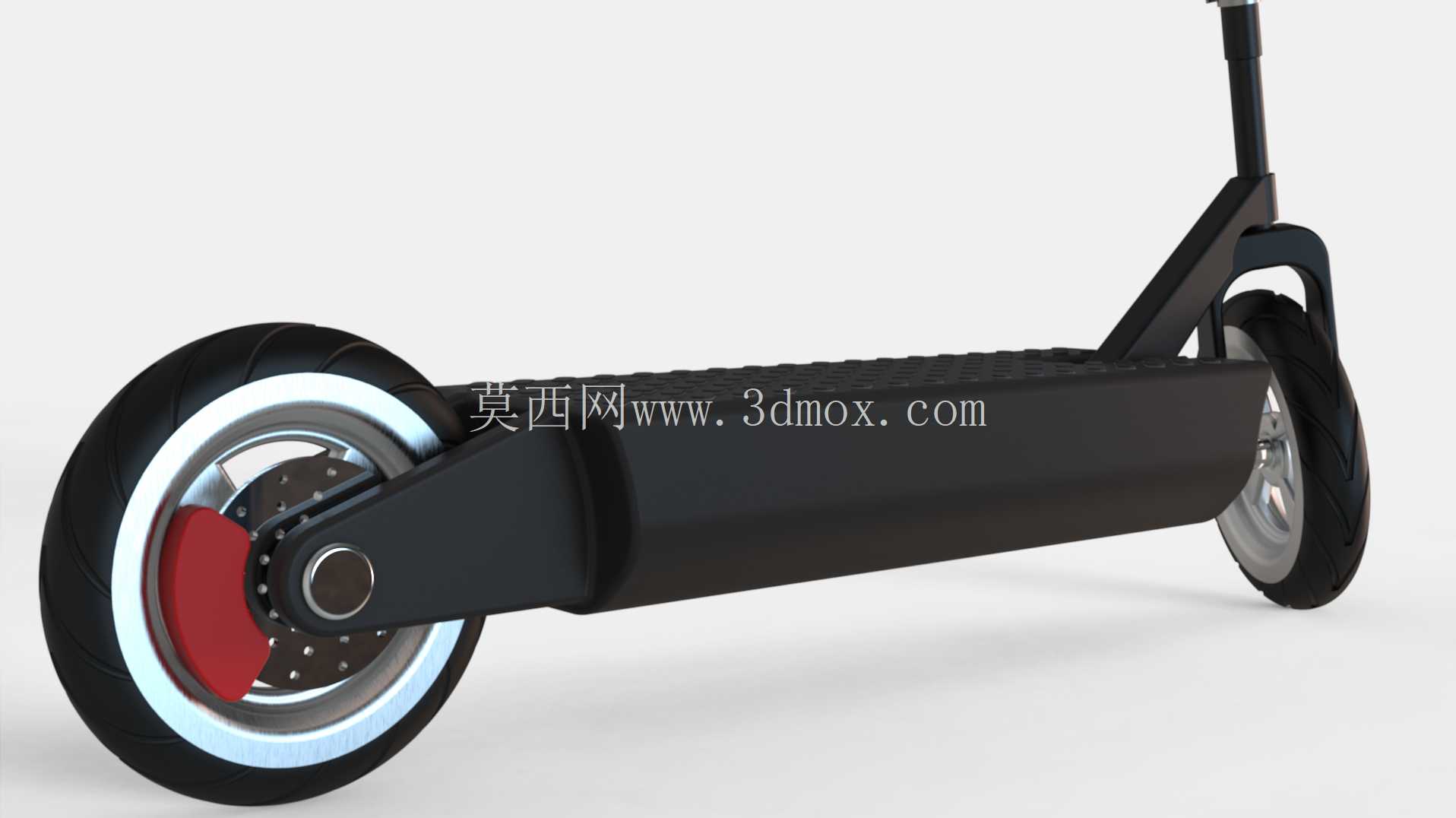

在功能特性层面，整车采用后轮轮毂直驱的动力布局，省去了传统链条或皮带传动的冗余结构，既降低了传动过程中的能量损耗，也减少了后期维护的零部件数量，驱动轮集成在后轮轮毂内部，制动结构采用碟刹布局安装在后轮侧方，刹车卡钳的安装位直接与主梁后叉一体加工成型，避免了额外安装支架带来的装配误差与结构松动风险。前轮采用转向柱与前叉一体化的刚性连接结构，转向轴承的安装位预留了标准的深沟球轴承装配公差，转向限位结构直接集成在主梁前端的转向座上，限制最大转向角度为左右各45度，避免转向过度引发的侧翻风险。踏板表面覆盖防滑纹理结构，踏板内部的空腔作为动力电池的安装舱，电池组与舱体之间预留了2mm的缓冲泡棉安装间隙，同时舱体底部设计有可拆卸的密封盖板，方便后期电池维护更换，盖板与舱体之间设计有密封胶条安装槽，满足日常雨天行驶的防水需求。

从设计思路来看，整车摒弃了多余的外露走线结构，所有供电与信号线路全部从主梁内部的穿线腔排布，从车把位置的控制模块一直延伸到后轮驱动单元与电池组，外部没有明线暴露，既避免了日常使用中线路被剐蹭破损的风险，也让整车外观更加简洁流畅。轮胎采用宽面真空胎设计，胎面宽度达到60mm，相比普通窄胎滑板车拥有更好的抓地力与减震效果，轮圈采用铝合金压铸结构，轮圈与轮胎的配合面按照标准真空胎装配公差设计，保证轮胎安装后的气密性。前后轮的轮轴安装位都设计了快拆结构的兼容空间，用户不需要复杂工具就可以完成轮胎的拆卸更换。车把立杆采用单管直连结构，与主梁前端的转向座采用刚性连接，立杆内部预留了仪表、刹车手柄控制线的穿线空间，立杆顶部的车把横管安装位设计有标准的夹装结构，可以兼容不同宽度的车把横管配件。

在外形尺寸与安装边界层面，整车长度控制在1100mm以内，踏板距离地面的高度为120mm，既保证了行驶过程中踏板不会轻易剐蹭地面减速带，也让用户上下车的抬脚高度处于舒适区间，整车站立高度（从地面到车把横管的距离）为1050mm，符合绝大多数成年人的站立操控高度需求。轮距设计为850mm，这个轮距参数可以保证在15km/h的行驶速度下拥有足够的行驶稳定性，同时转弯半径控制在1.5m以内，满足狭窄人行道、电梯间等狭小空间的转向需求。整车最大宽度为踏板位置的180mm，加上两侧轮胎的突出量，整车最大宽度不超过220mm，可以轻松推入普通住宅电梯、放置在汽车后备箱的侧边空隙，满足便携收纳的需求。电池仓的内部安装尺寸为600mm*120mm*80mm，可以容纳标准规格的18650锂电池组，续航能力可以覆盖20公里以内的日常通勤需求。整车所有外露的结构件都做了圆角过渡处理，没有尖锐的突出棱角，避免日常推行或者停放时剐蹭到周边行人或者物体。主梁结构采用6061铝合金一体挤压成型，整体承重设计上限为120kg，满足绝大多数成年用户的承重需求，结构强度经过有限元仿真验证，在最大承重状态下，主梁中部的最大形变量不超过1mm，不会出现踏板弯折的风险。
