标准七号竞技篮球结构三维设计

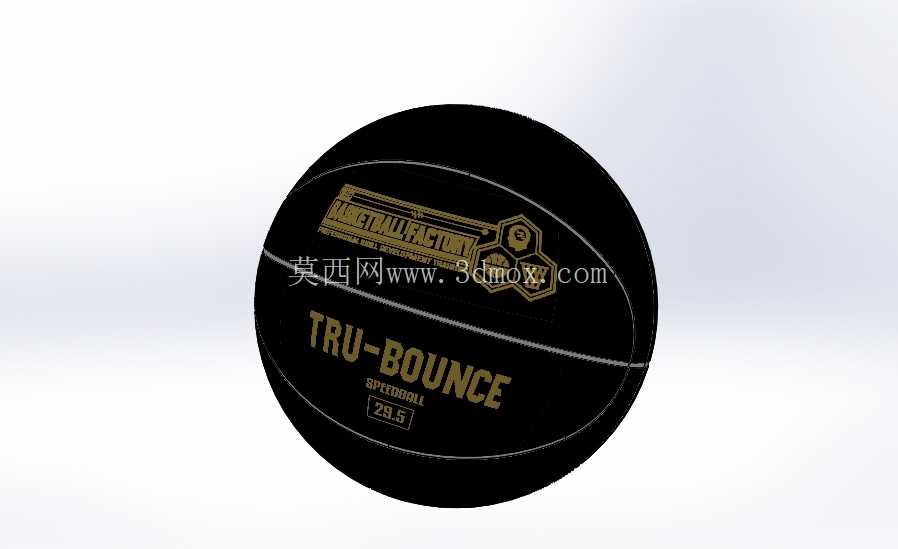

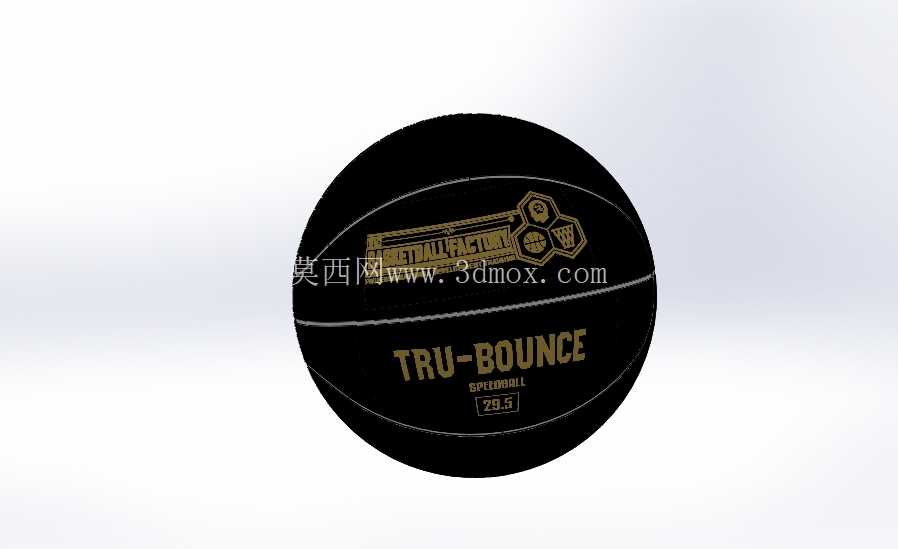

本次完成的七号竞技篮球三维结构设计，首先围绕职业赛事与日常训练的实际使用场景展开，在建模初期就明确了产品需要适配室内木地板、室外塑胶场地、水泥地等多类使用环境的核心需求，区别于普通玩具类球类产品，该设计严格遵循专业竞技篮球的结构逻辑，从内胆支撑、缠纱层定型、中胎缓冲到外皮耐磨层的分层结构都做了完整的结构还原，没有做简化的曲面单片处理，方便后续做结构受力分析与材质模拟。

从实际用途来看，该模型可用于体育用品研发阶段的结构验证、运动装备的渲染展示、体育场馆配套器材的场景搭建，也可作为教学案例讲解曲面建模中球面分块、纹理贴合、接缝处理的实操技巧。设计过程中首先确定了七号篮球的标准外径边界为246mm，整体球体的圆度公差控制在0.5mm以内，完全匹配职业赛事对篮球尺寸的规范要求，球体表面的八片式拼接结构完全还原传统竞技篮球的拼接逻辑，接缝处的凹槽深度设置为1.2mm，既保证了手指接触球面时的摩擦力反馈，也避免凹槽过深积累灰尘影响使用手感。

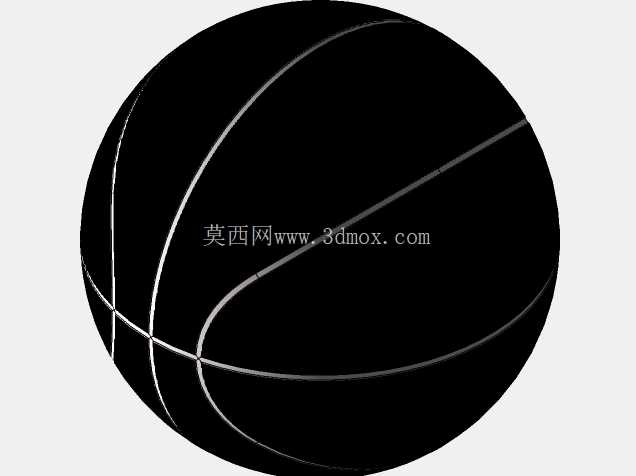

在功能特性的还原上，模型表面的筋沟结构做了等宽处理，宽度统一为6mm，沿着球面的分割线均匀分布，保证球体任意角度着地时的反弹一致性，不会因为筋沟位置的偏差导致反弹方向偏移。外皮表面的颗粒纹理做了参数化排布，颗粒高度0.3mm，颗粒间距1.5mm，模拟实际PU外皮的磨砂触感，在建模时没有直接用贴图替代纹理结构，而是做了浅浮雕式的实体纹理，方便后续做渲染时的材质凹凸映射，也能支持3D打印小比例模型做手板验证。

设计思路上没有追求过度的异形化修改，而是以专业赛事用球的成熟结构为基础，还原了品牌标识区域的凹陷结构，标识区域比周围外皮低0.2mm，避免印刷标识在长期使用中过早磨损，同时标识区域的边缘做了R0.8mm的圆角过渡，不会出现突兀的棱边刮伤使用者手指的情况。球体内部的分层结构在建模时保留了装配关系，内胆为丁基橡胶材质对应的薄壁结构，壁厚1.5mm，缠纱层为0.3mm厚的均匀包裹层，中胎为3mm厚的橡胶支撑层，各层之间为贴合装配，没有间隙，方便后续做充气状态下的受力变形仿真，模拟不同气压下球体的反弹刚度变化。

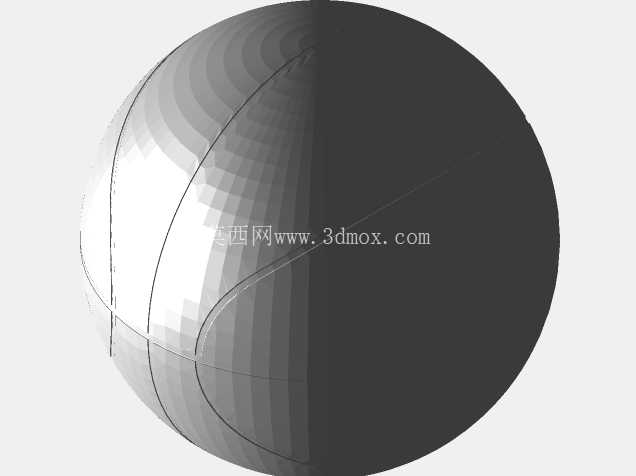

从安装与适配边界来看，该模型为独立完整球体，不需要额外的配套安装结构，可直接导入各类运动场景的装配体中，适配篮球架、篮球收纳车、运动场馆等场景的装配需求，球体的重心设置在几何中心位置，质量参数按照标准600g设置，可直接用于运动仿真中的碰撞、反弹、抛投轨迹模拟。建模过程中对球面的曲率做了连续校验，所有曲面均为G2连续，没有出现曲面褶皱、曲率突变的问题，在做渲染或者数控加工手板时不会出现表面不光顺的瑕疵。针对室外使用的场景，外皮的分块边缘做了微小的倒角处理，减少边缘位置在粗糙地面摩擦时的起边概率，提升产品的实际使用寿命。筋沟位置的过渡圆弧做了优化，避免灰尘、泥沙在筋沟内积存，日常清洁时只需要擦拭表面即可清理干净。

在结构细节处理上，模型没有忽略充气嘴的结构，充气嘴位置设置在其中一块外皮的中心区域，为直径8mm的圆柱形内嵌结构，突出内胆表面2mm，与外皮表面齐平，不会因为充气嘴突出影响球体的滚动与反弹轨迹，充气嘴的边缘做了密封结构的还原，模拟实际使用中的气密性能。整个模型的曲面拆分逻辑完全匹配实际生产中的裁片工艺，八片外皮的展开面为近似的柳叶形，可直接导出裁片轮廓用于生产开料，不需要二次调整曲面形状，打通了三维建模到实际生产的数据流，减少研发阶段的重复建模工作。
