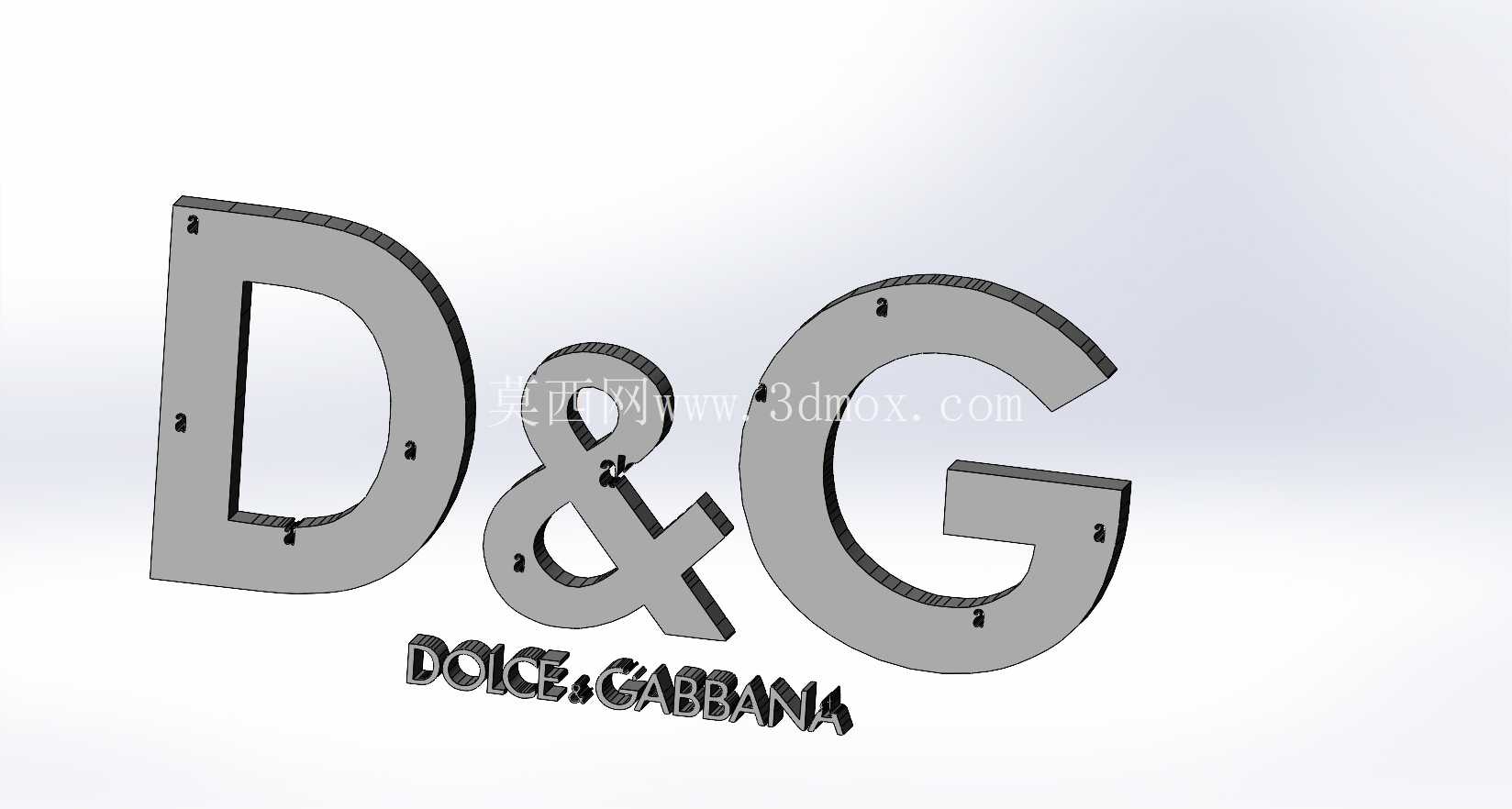

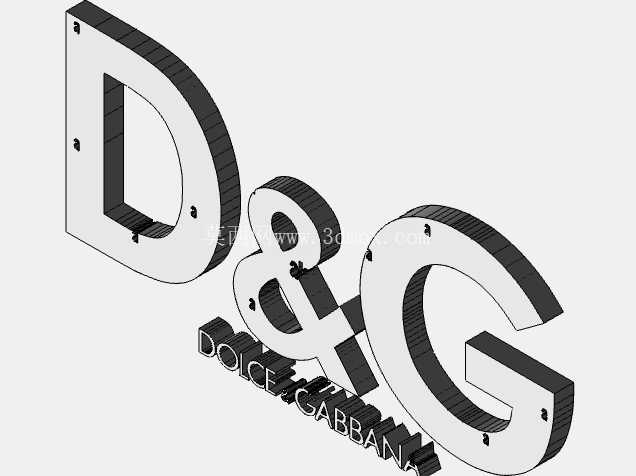

杜嘉班纳品牌标识三维结构设计方案

　　本次完成的品牌标识三维结构，核心服务于高端消费品牌线下终端的视觉呈现需求，覆盖品牌专柜门头标识、展柜内嵌装饰件、产品陈列区导视牌、快闪活动主题装置四类核心应用场景，同时可适配品牌周边产品的表面浮雕结构、包装礼盒的烫金定位基准等延伸使用场景，所有结构设计均围绕实体加工落地的可行性展开，未做脱离生产实际的夸张造型处理。从功能特性层面看，该标识结构区分了两种安装适配形态：针对悬空吊装的门头标识，结构背部预留了标准的挂件卡槽位，卡槽间距匹配市面通用的广告标识安装挂码尺寸，卡槽深度控制在3mm，既保证挂装后标识与安装面的贴合度，又预留了足够的结构强度避免长期使用出现变形；针对粘贴固定的展柜内嵌标识，结构背部做了整面的平面度处理，平面度公差控制在0.1mm以内，保证背胶粘贴后无翘边、无局部凸起的问题。

　　标识的正面造型严格匹配品牌视觉规范的线条比例，所有外轮廓的圆角过渡均做了等半径处理，避免不同位置圆角差异带来的视觉违和感，标识的笔画连接处做了微小的圆弧过渡处理，既还原品牌标识的视觉特征，又能避免加工过程中尖锐边角出现崩边、毛刺的问题，降低后期表面处理的工作量。设计过程中优先考虑了不同加工工艺的适配性：如果采用亚克力切割拼接工艺，结构的所有笔画厚度均统一为8mm，不存在局部过薄的结构，最小的笔画宽度控制在5mm以上，满足激光切割的最小加工尺寸要求，拼接位置预留了0.05mm的配合公差，保证拼接后缝隙均匀；如果采用金属钣金折弯工艺，结构的折弯处均预留了对应的折弯扣除量，折弯内R角匹配常用钣金折弯刀具的R值，不需要定制特殊刀具即可完成加工；如果采用CNC整体铣削工艺，结构的所有内侧拐角均做了R0.5的过渡处理，匹配常规直径1mm铣刀的加工路径，不需要使用过小直径的刀具，有效提升加工效率、降低断刀风险。

　　外形尺寸方面，该结构做了参数化的比例约束，整体长宽比严格遵循品牌标识的官方规范比例，用户可根据实际安装场景的尺寸需求，在保持比例不变的前提下整体缩放，不会出现造型变形的问题；安装边界层面，标识的外轮廓向外预留了10mm的安装操作空间，在做嵌入式安装时，安装槽的尺寸只需比标识整体轮廓大10mm即可顺利放入，不需要额外预留过多的调整间隙，同时标识背部的走线槽位（针对带发光功能的标识版本）预留了标准的线材过孔，过孔直径为8mm，适配常规的低压LED灯带线材，过孔位置做了倒角处理，避免穿线时刮破线材绝缘层。

　　针对带背光的标识版本，结构的背部预留了2mm深度的灯带安装槽，槽宽匹配常用的5050型软灯带宽度，灯带安装后不会突出结构背部，保证安装后标识与安装面完全贴合，不会出现局部顶起的问题；同时结构的正面透光面做了1mm的下沉台阶，可嵌入匀光板，匀光板安装后与标识正面齐平，不会出现积灰的缝隙。在结构强度校核层面，针对大尺寸吊装的使用场景，标识背部的挂件卡槽位置做了局部加厚处理，加厚区域厚度达到12mm，可承受单点位5kg的吊挂载荷，按照常规2m宽度的标识整体重量计算，均匀布置4个挂点即可满足长期吊挂的强度要求，不会出现结构断裂、脱落的风险；针对经常被触碰的展柜标识，结构的表面做了0.2mm的圆角钝化处理，即使人员触碰也不会出现划伤的问题。整个建模过程中，所有特征均采用全参数化建模方式，每一个尺寸约束都与整体比例关联，不存在无约束的自由曲面，后续如果需要调整标识的厚度、安装槽尺寸、圆角大小等参数，只需要修改对应参数即可完成整体更新，不需要重新绘制草图或重建特征，能够大幅提升后续不同场景适配的改型效率。
