通讯设备用U型卡扣式触发开关结构

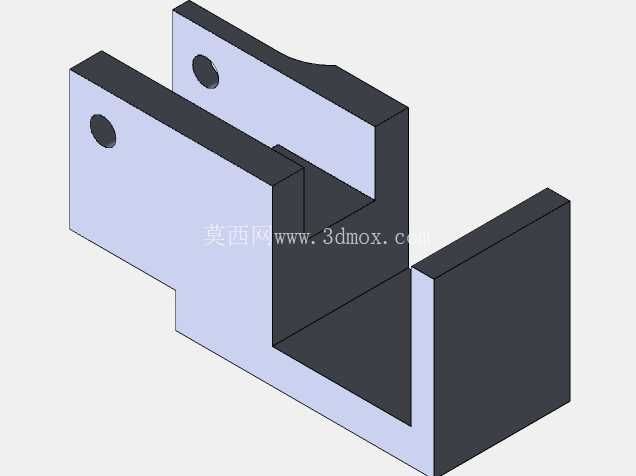

　　在通讯终端与小型电子设备的内部结构设计中，这类U型卡扣式触发开关常被用于设备舱门开合检测、配件插拔到位反馈这类需要精准位置触发的场景，区别于传统的微动开关，这种一体化冲压成型的结构件不需要额外装配弹性触点，依靠自身钣金折弯的形变量就能实现触发反馈，在小型手持通讯设备、便携检测终端的内部空间里，能大幅减少装配工序，降低整体结构的堆叠高度。从结构形态来看，整体采用双侧带安装孔的U型折弯设计，两个平行的安装耳片上预留了沉头安装孔，安装时可以直接通过M2规格的螺丝固定在设备内部的塑胶骨架上，不需要额外设计定位柱，孔位的公差控制在±0.05mm范围内，能保证安装后触发端的位置偏差不超过0.1mm，避免出现触发失灵或者误触的问题。

　　设计之初需要重点考量的是折弯处的R角大小，R角过小会导致钣金冲压时出现应力集中，反复触发后容易产生金属疲劳断裂，R角过大则会占用过多的内部空间，无法适配轻薄型通讯设备的堆叠要求，通常这类结构会选用0.8mm厚度的冷轧弹簧钢板作为基材，折弯R角控制在0.3mm左右，既能保证足够的弹性形变行程，又能将整体厚度控制在2mm以内，满足便携设备的轻薄化设计需求。实际使用场景中，当设备的电池舱盖或者SIM卡托推入到位时，舱盖上的凸筋会挤压开关的悬臂端，使悬臂产生0.3mm左右的形变量，触发板载的接触焊盘形成通路反馈，给主控芯片传递到位信号，相比传统的塑胶弹片结构，这种金属一体化结构的触发寿命可以达到5万次以上，在高低温环境下的形变量偏差更小，不会因为塑胶老化出现触发力度衰减的问题。

　　安装边界方面，整体结构的宽度控制在12mm以内，长度不超过18mm，安装后突出骨架表面的高度仅为3.2mm，不会和周边的电池、排线等部件产生干涉，两个安装孔的中心距为8mm，适配绝大多数小型通讯设备内部的通用安装孔位，设计时不需要针对安装位置做额外的骨架改模，能直接套用在多款同规格的手持终端产品上，缩短产品的结构开发周期。结构的悬臂端做了45度的导向斜角，当舱盖推入时，斜角能顺着凸筋的滑动方向平滑引导形变，避免出现卡滞或者刮擦舱盖表面的问题，安装耳片的边缘做了0.2mm的倒角处理，不会在装配过程中划伤工人的手指或者周边的柔性排线，这些细节处理都是在批量生产装配中需要重点验证的内容，很多初版设计往往忽略边缘倒角，导致装配良率下降。

　　另外，这种结构的触发力度可以通过调整悬臂的长度来适配不同的产品需求，悬臂长度每增加1mm，触发力度大约会降低0.2N，可以根据舱盖的扣合力度调整到合适的反馈手感，既不会因为力度过大导致舱盖扣合困难，也不会因为力度过小在设备跌落时出现误触发。在通讯设备的抗跌落测试中，这种一体化的金属结构相比装配型的微动开关有更好的抗冲击性能，不会因为跌落冲击导致内部零件松脱，能通过1.2米高度的自由跌落测试要求，满足户外通讯设备的可靠性标准。设计建模过程中需要重点关注折弯处的展开系数计算，不同厚度的弹簧钢板折弯展开系数存在细微差异，如果展开系数计算错误，会导致折弯后安装孔的中心距出现偏差，最终无法顺利装配到骨架上，通常在正式开模前需要通过3D打印样件或者钣金手板来验证折弯后的尺寸精度，调整展开系数到合适的数值，避免批量生产时出现尺寸超差的问题。
