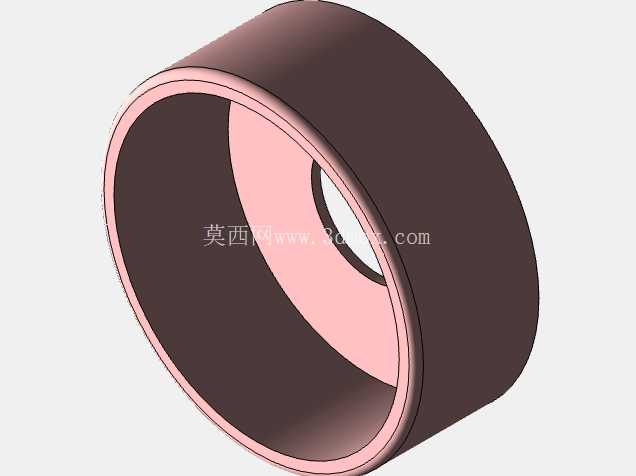

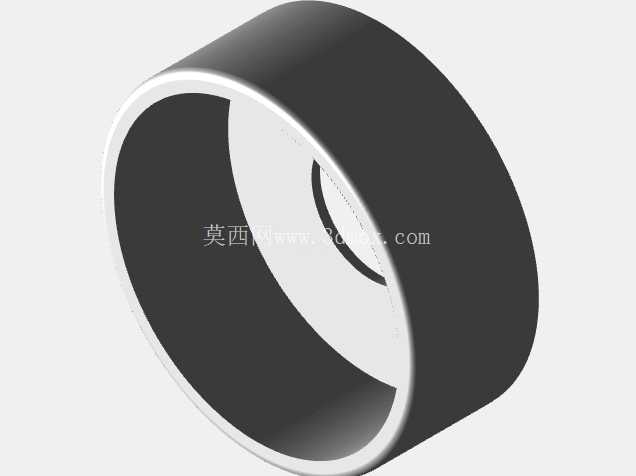

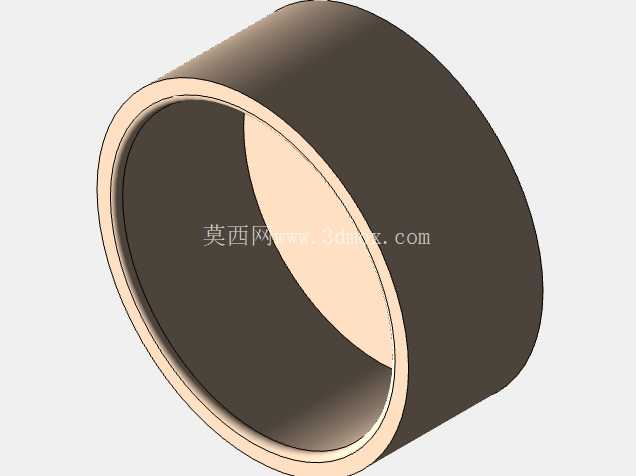

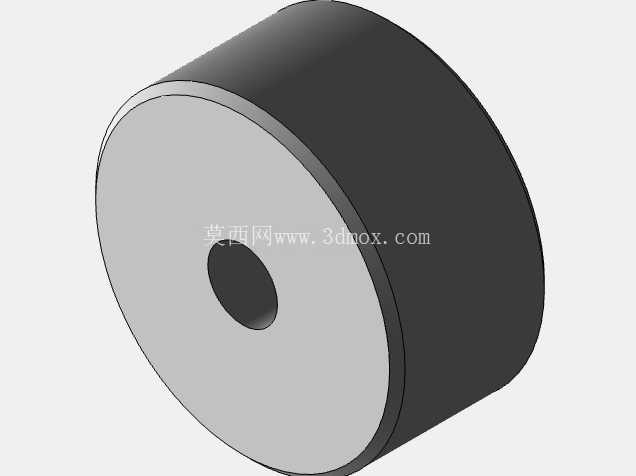

环形磁铁保护罩结构三维设计

　　这个环形保护罩的设计采用了台阶式嵌套结构，整体为薄壁回转体构型，外侧圆柱面做了统一的公差控制，能够直接嵌入对应的安装基座孔位，不需要额外设计复杂的定位销或者卡扣结构，依靠侧壁的过盈配合就能完成固定，装配时只需要沿轴向压入即可，适配自动化产线的快速压装工序，能有效降低装配环节的人工成本。从结构细节来看，保护罩的内侧设置了一圈限位台阶，环形磁铁装入后端面会被台阶完全限位，不会出现轴向窜动，磁铁的外圆柱面与保护罩内壁采用小间隙配合，压装时可以在配合面涂覆少量结构胶进一步加固，避免长期受振动影响出现磁铁松脱的问题。在各类磁吸定位、吸附固定的工业与消费电子装配场景里，环形磁铁的防护结构一直是容易被忽略但直接影响组件寿命的关键部分。裸露的烧结钕铁硼磁铁质地偏脆，在反复拆装、磕碰、受侧向挤压力的工况下很容易出现掉角、开裂，表面镀层磨损后还会出现氧化粉化的问题，直接导致磁吸力衰减、装配定位精度下降，因此配套的保护罩结构需要在有限的安装空间内，同时满足定位精准、防护到位、不额外占用过多磁路间隙的要求。保护罩的开口端做了微小的倒角处理，既可以引导磁铁顺利装入，也能在压入基座孔位时避免侧壁切边刮伤基座的安装面，同时去除加工后的锐边，避免装配操作人员被划伤。在磁路影响的考量上，保护罩的壁厚做了针对性的优化，在满足结构强度的前提下尽可能减薄侧壁厚度，避免非导磁材料的壁厚过大导致磁铁与吸附工件之间的气隙增加，尽可能降低对磁吸力的损耗，同时罩体的端面与磁铁的吸附端面保持齐平，不会因为罩体突出导致磁铁无法与被吸附件完全贴合，也不会因为罩体内凹导致杂物进入罩内堆积在磁铁表面，影响吸附效果。

　　从安装边界来看，该保护罩的径向尺寸严格匹配对应规格环形磁铁的外径，轴向高度略高于磁铁厚度，能够完全将磁铁包裹在罩体内部，即使组件发生掉落或者与其他金属构件发生磕碰，冲击力会首先作用在保护罩的金属或者硬质塑料壳体上，不会直接传递到脆性的磁铁本体，有效提升磁吸组件的抗冲击性能。在实际应用场景中，这类带保护罩的环形磁吸组件可以用在通讯设备的快拆盖板定位、消费电子产品的磁吸充电对位、工装夹具的快速吸附固定、小型自动化设备的门体磁吸锁止等多个场景，相比直接粘贴裸露磁铁的方案，带保护罩的结构在反复拆装数百次后依然能保持磁铁结构完整，不会出现磁铁碎裂脱落的问题。

　　设计过程中针对回转体结构的加工工艺性也做了充分考量，整个构件没有复杂的侧凹或者异形结构，无论是采用硬质铝合金车削加工，还是采用工程塑料注塑成型，都可以实现快速批量生产，不需要设计复杂的模具抽芯结构或者多工序二次加工，单件加工的成本控制在较低区间，适合大批量配套使用。在配合公差的选择上，保护罩与基座安装孔的配合采用基孔制过渡配合，既保证压装后不会松脱，也不会因为过盈量过大导致压装时罩体发生变形挤压内部的磁铁；保护罩与磁铁的配合采用间隙配合，预留了足够的涂胶空间，同时也抵消了磁铁烧结成型后的尺寸公差波动，避免因为磁铁外径超差导致无法装入的问题。

　　罩体的底部设计了中心通孔，一方面可以减轻整个构件的重量，另一方面在需要安装定位销穿过磁吸组件中心的场景下，不需要额外对保护罩进行二次打孔，直接可以穿过中心孔完成径向定位，进一步拓展了该结构的适配场景。针对不同的使用环境，该保护罩的材质可以根据需求灵活替换，在常规室内使用场景下可以采用ABS或者PC注塑成型，成本低重量轻；在有高温或者耐磨要求的工业场景下，可以采用铝合金或者不锈钢车削加工，满足耐温、耐磨、抗腐蚀的使用要求，结构本身不需要做任何修改就可以适配不同材质的加工工艺，具备很强的场景通用性。
