特技摩托运载挂载支架结构设计

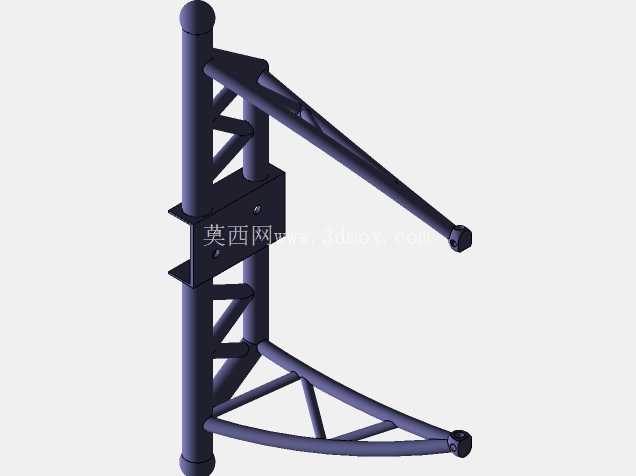

　　在户外极限运动赛事保障、摩托改装后长途转运的场景里，这类挂载支架的使用频率一直不低，很多人会把它和特技自行车的挂架做类比，但实际承载工况要严苛得多——毕竟特技摩托的整备质量、行驶过程中的动载荷冲击，都比自行车高出数个量级。从结构本身来看，整个支架采用圆管桁架式构型，主承载立柱为大直径厚壁无缝圆管，顶端做半球形封边处理，避免尖锐边角在安装、使用过程中造成磕碰划伤，也能减少户外使用时的应力集中，降低管口锈蚀进水的概率。

　　主立柱上设计了两组平行的安装固定板，板件上预留了螺栓过孔，用于和运载车辆的侧围、货箱边梁或者拖车的挂载基座做刚性连接，两块板的间距经过匹配计算，刚好能卡在常见的轻型货箱边梁上下沿，安装时不需要对运载载体做大规模焊接改造，只需要穿入紧固螺栓配合防松垫片就能完成固定，适配不同厚度的安装基面，安装边界的容错率比较高。斜向的主承载臂从立柱中上部延伸而出，和主立柱之间通过三角形加强腹杆做连接，所有管件的衔接位置都做了相贯线切口处理，保证焊接时管件之间能完全贴合，焊缝沿着相贯线连续施焊，既保证连接强度，也能减少焊接变形对整体形位精度的影响。

　　下方的弧形托臂是直接承接摩托轮组或者车架下部的部位，弧度匹配常见特技摩托的轮胎外径以及车架下管的轮廓，托臂末端同样设计了小圆头封边，同时预留了绑带穿孔位，用于固定绑扎带，避免运输过程中摩托因为颠簸出现移位、滑脱。整个桁架结构的腹杆布局完全遵循受力传递路径，从挂载点传来的竖向载荷、车辆行驶过程中的横向惯性力，都会通过斜向腹杆分解传递到主立柱的安装板位置，不会出现局部应力集中的薄弱点，相比纯板式悬臂结构，这种圆管桁架的自重更轻，风阻更小，在车辆高速行驶时不会带来过多的额外负载，同时抗扭、抗弯曲的性能更优。

　　设计过程中需要重点考量几个边界条件：首先是安装后的外伸长度，要保证挂载后摩托的最外侧位置不会超出运载车辆的法定外廓尺寸，避免上路行驶时出现违规风险；其次是托臂的离地高度，要匹配运载车辆的底盘高度，保证经过颠簸路面、坡道时托臂和搭载的摩托不会和地面发生剐蹭；另外主立柱的固定点位置要尽量靠近运载车辆的车架主承载梁，不要直接固定在薄铁皮的货箱栏板上，避免长期受载导致栏板变形。实际使用时，这类支架除了可以运输特技摩托，也能通过更换托臂上的固定垫块，适配山地自行车、小型越野摩托等不同载具的固定需求，腹杆之间的空隙还可以临时挂放头盔、护具等骑行装备，拓展使用场景。所有管件的壁厚选择都经过载荷校核，在满足额定承载要求的前提下尽量降低整体自重，不会给运载车辆带来过多的簧下质量负担，焊接完成后整体做喷塑处理，应对户外雨天、泥泞路段的腐蚀环境，延长使用寿命。
