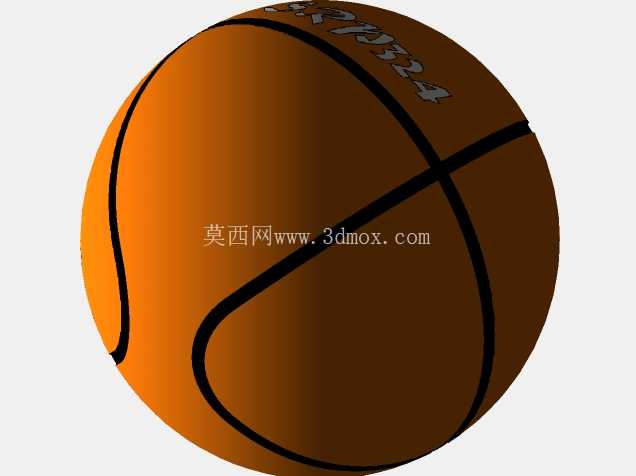

标准比赛用球面筋结构三维数模

做体育器材结构设计快十年，经手的球类三维数模没有一百也有八十，这次的篮球模型是我去年给国内某运动品牌做青少年赛事用球配套验证时搭的基准数模，当时前后改了七版才定下来最终结构，刚好能给刚接触球类建模的同行说点实际的工程细节。很多刚入行的设计师做篮球模型总觉得就是个球体加几道黑线，真落地到开模、打样、试生产环节，全是容易踩的坑。先说实际应用场景，这个结构的篮球适配的是室内外通用的中小学训练、青少年业余赛事场景，不是那种职业赛场用的超纤皮高端款，要兼顾水泥地耐磨、塑胶场抓握、室内木地板反弹一致性，所以结构设计上不能照搬职业用球的参数。

先说外形尺寸和安装边界，这里的安装边界其实是指成型后的配合边界，按照青少年赛事用球的标准，成型后圆周控制在749到752毫米之间，也就是常说的七号球尺寸公差带，重量控制在590到610克，反弹高度从1.8米自由落体到硬质地面要回弹到1.2到1.4米区间，这些参数不是拍脑袋定的，是要对应内胆、缠纱、中胎、外皮四层结构的厚度分配的。建模的时候首先要确定球心基准，所有筋条的分型面都要过球心，不然合模的时候会出现错位，筋条的凸起高度我当时设的是1.2毫米，宽度是6毫米，这个尺寸是反复验证过的：太窄的话模具上的分型棱容易磨损，打个几千个球就会出现飞边；太宽的话手掌握持的时候筋条会卡指腹，变向的时候容易打滑。

很多人做筋条的时候直接在球面上画曲线扫掠，其实不对，实际生产中篮球的筋条是中胎成型时就一体硫化出来的，不是后期贴上去的，所以筋条的根部要做R0.8的圆角过渡，不然外皮贴附的时候会在筋条根部形成空腔，打满气之后容易出现鼓包。然后是球面的防滑纹理，我当时没有做那种细碎的颗粒纹，而是做了深度0.3毫米的交错式浅槽纹理，槽宽0.5毫米，间距2毫米，这种纹理的好处是沾了汗水或者灰尘之后不会完全失去摩擦力，而且模具蚀刻的时候成本比颗粒纹低30%左右，耐磨寿命也更长，毕竟室外场地的砂石对颗粒纹的磨损非常快，一般打三个月颗粒就磨平了，浅槽纹至少能撑半年以上。

设计思路上我当时特意把传统的八片拼接结构改成了优化的筋条分割，把原来的对称分割线做了1.5度的偏移，别小看这一点偏移，之前对称结构的球在充气到标准气压的时候，拼接缝的位置会因为应力集中出现轻微的凸起，导致球的重心偏移，投篮的时候旋转轨迹会飘，偏移之后应力会分散到相邻的筋条位置，重心偏差能控制在1克以内，完全满足赛事用球的平衡要求。还有气嘴的位置，我把气嘴设在了其中一块筋条的交叉点位置，而不是传统的球面中心，这样气嘴的凸起不会影响手掌的接触，而且气嘴的安装沉台深度设为8毫米，和中胎的厚度刚好匹配，不会出现气嘴突出或者凹陷太深的问题，打气的时候气针能垂直插入，不会扎破内胆。

之前有个刚入行的徒弟做篮球模型，把筋条直接做在球体表面，没有考虑中胎和外皮的厚度差，结果3D打印出来的样件比实际尺寸大了4毫米，就是因为没算上外皮1.2毫米、缠纱层0.5毫米、中胎3毫米的厚度叠加，建模的时候要先做内胆的基准球，半径比成品球小4.7毫米，然后逐层叠加结构，最后做外皮的包覆，这样出来的尺寸才会刚好落在公差带里。还有反弹性能的匹配，建模的时候要给中胎的橡胶材质留15%的压缩变形量，也就是当球撞击地面的时候，接触区域的变形量要控制在8到10毫米，这个变形量对应的反弹高度刚好符合赛事要求，要是筋条做的太硬，变形量不够，反弹就会太弹，控球的时候容易脱手；要是中胎做的太软，变形量太大，反弹就会发闷，运球的时候需要更大的力量，体力消耗会快很多。

另外还要考虑低温环境下的使用，北方冬天室外温度在零下十度左右的时候，橡胶会变硬，所以筋条的材质硬度我当时设的是邵氏65度，比球面外皮的邵氏70度略软一点，这样低温下筋条不会因为太硬而开裂，之前有一批老款的球冬天在东北打，打两次筋条就裂了，就是因为筋条和外皮用了同硬度的橡胶，低温下应力集中在筋条根部导致的。还有球面的弧度，不要做完美的正球体，实际成型之后因为重力的影响，球在硫化的时候会有轻微的下垂，所以建模的时候要在垂直方向做0.3毫米的预补偿，也就是竖直方向的直径比水平方向大0.6毫米，这样硫化冷却之后刚好是正球体，不会出现椭圆的问题。

很多人觉得体育用品的建模没有工业设备复杂，其实真要做到符合生产要求、满足使用性能，每一个尺寸、每一个圆角、每一处纹理都有实际的工程考量，不是看着像就行的，就拿这个篮球的筋条曲线来说，我当时调了不下二十次曲率，就是为了让手掌在任何位置握持的时候，筋条和手指的接触角度都在30到45度之间，这个角度下的握持摩擦力是最大的，不管是单手抓球还是变向运球，都不会出现打滑的情况，要是曲率不对，筋条刚好卡在指关节的位置，运一次球卡一次，根本没法用。
