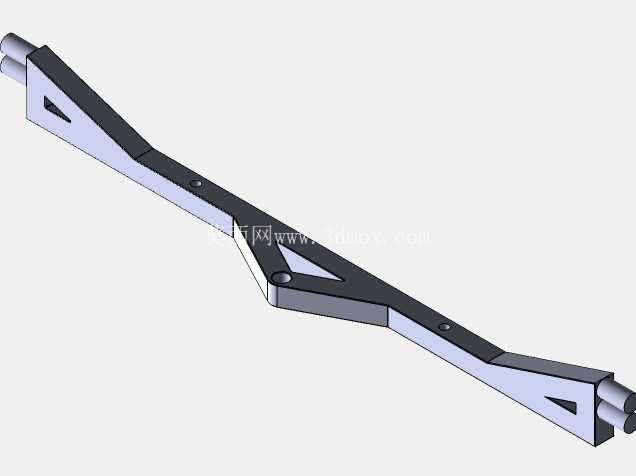

这类长条形双端铰接转向连杆,多应用在需要长距离同步传动、两端存在小幅角度偏转的机械传动场景中,比如小型代步设备的转向同步机构、轻型自动化输送线的拨杆联动结构、户外作业小型机具的操作端传动链路里,核心作用是把一端的摆动扭矩无明显旷量地传递到另一端,保证两端执行件的动作同步性,避免传动过程中出现角度偏差导致的机构卡滞。从结构设计来看,杆身采用了变截面的镂空加强设计,并非等直径的实心杆结构,中间段做了弯折过渡,两端的安装位保留了同轴的双圆柱铰接轴,这种设计首先是在保证整体结构刚性的前提下,尽可能降低杆身自身重量,减少传动过程中的惯性负载,尤其是在高频往复摆动的工况下,轻量化的杆身能有效降低驱动端的动力损耗,同时避免杆身自重带来的下垂变形。
杆身的三角形镂空区域不是随意开设的,是经过受力路径优化的,主受力筋沿着两端铰接点的连线方向布置,镂空位置刚好避开了主应力传递路径,不会因为开孔导致杆身的抗扭、抗弯强度出现明显下降,反而能减少材料的冗余堆积,降低注塑或者机加工过程中的变形概率。从安装边界来看,两端的铰接轴直径统一,安装时需要匹配对应内径的带座轴承或者轴套,两端铰接点的中心距是固定的,安装过程中要保证两端铰接轴的轴线平行,否则会在摆动过程中出现附加弯矩,加速铰接位置的磨损,杆身中间的弯折段是为了避让传动路径上的其他构件,避免连杆摆动过程中和周边的固定结构、传动件发生运动干涉,设计时已经提前核算了整个摆动行程内的杆身运动包络,安装时不需要额外调整杆身角度,只要保证两端铰接座的安装位置精度即可。
在实际工况中,这类连杆承受的主要是交变的拉压载荷,同时在转向动作启动、停止的瞬间会承受小幅的冲击载荷,所以杆身的过渡位置都做了圆角处理,避免应力集中导致的疲劳断裂,两端的铰接轴和杆身是一体化结构,没有额外的拼接焊缝或者紧固件,避免了连接位置的松动风险,长期往复摆动也不会出现连接位置的旷量增大问题。在设备选型适配时,需要先核算整个传动链路的最大传递扭矩,确认连杆的抗拉压强度满足工况需求,同时要核对两端铰接点的安装间距、铰接轴的直径尺寸是否和现有安装位匹配,还要确认连杆摆动过程中的最大偏转角度,避免超过杆身设计的允许摆角范围导致结构干涉。
建模过程中,这类构件需要重点关注主受力筋的厚度一致性,避免壁厚差异过大导致的成型缺陷,铰接轴的同轴度公差需要严格控制,否则安装后会出现转动卡滞、磨损不均的问题,杆身表面的过渡曲面要保证顺滑,没有突兀的棱角,减少应力集中点。在日常维护场景中,这类连杆不需要额外的频繁维护,只需要定期检查两端铰接位置的润滑状态,以及杆身是否出现肉眼可见的变形、裂纹,一旦发现杆身出现永久变形,就需要及时更换,避免传动失效导致整个机构的动作错位。不同于短行程的转向摇臂,这种长跨距的转向连杆对自身的直线度要求更高,加工或者成型过程中如果出现杆身弯曲,会直接导致两端动作不同步,出现转向偏差,所以设计时在杆身的非受力侧增加了辅助加强筋,提升杆身的抗弯曲能力,即使承受一定的侧向意外载荷,也不容易出现永久变形。
