轻便摩托车转向板面罩支撑结构设计

在两轮轻便摩托的改装与定制化生产场景中，转向把安装板（即piastre sterzo）的外置面罩支撑件是兼顾外观规整度与部件安装可靠性的关键小总成，这类零件大多通过CNC机加工成型，适配小排量踏板、弯梁类轻便摩托的转向端布局，解决原厂转向板裸露走线杂乱、附加仪表或装饰面罩无固定点位的实际问题。从实际装车场景来看，这类支撑件安装在转向柱上联板的前端面，处于骑行时的正面可视区域，同时要承受骑行过程中的路面振动、转向时的惯性载荷，以及面罩自身的重量载荷，设计时首先要匹配对应车型转向板的安装孔位间距，避免出现安装干涉。

设计过程中首先要确认安装边界：转向板上的固定孔多为M6或M8的标准螺纹孔，孔位中心距根据不同车型从70mm到120mm不等，支撑件的安装耳需要对应孔位做沉头设计，保证螺栓锁紧后端面平整，不会凸起刮蹭面罩内壁。支撑件的主体轮廓要贴合转向板的前端弧度，避免与转向把转动时的拉线、刹车油管产生运动干涉，尤其是在转向打到最大角度时，支撑件的边缘要和油管保持至少3mm的安全间隙，防止长期骑行中油管被磨损。

从功能特性来看，这个支撑件的核心作用是为装饰面罩或附加的小型仪表、行车记录仪支架提供稳定的安装基础，因此支撑面的平面度需要控制在0.1mm以内，保证面罩安装后贴合紧密，不会出现高速骑行时的共振异响。支撑件的壁厚设计要兼顾强度与轻量化，采用6061铝合金加工时，主体壁厚设置为4mm即可满足常规使用的强度要求，安装耳位置做局部加厚到6mm，分散螺栓锁紧时的压应力，避免长期使用后出现安装孔开裂的问题。

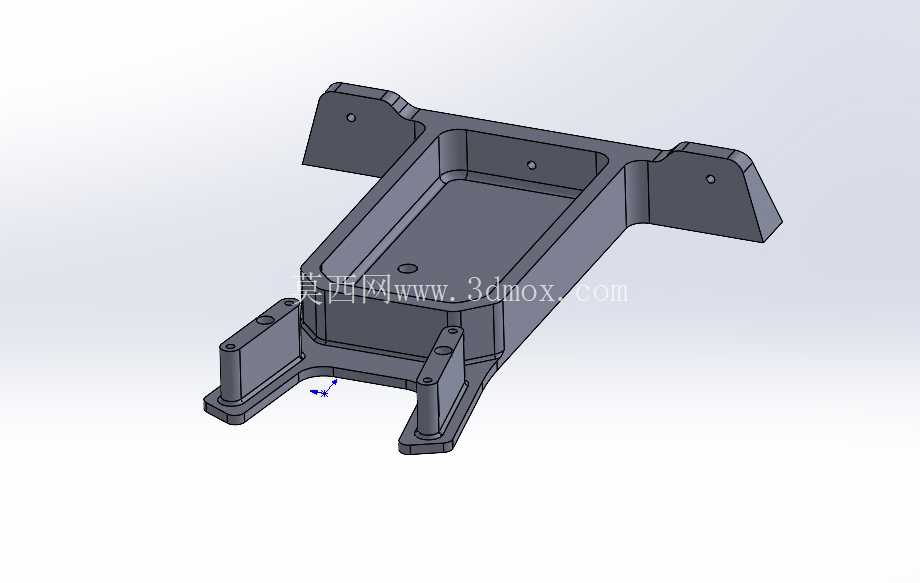

结构设计上，支撑件采用一体化铣削成型的方案，避免焊接带来的变形问题，边缘做R2的圆角过渡，既去除加工毛刺，也能减少应力集中。在支撑面的对应位置预留面罩的卡扣安装槽或者螺丝过孔，孔位公差控制在±0.05mm，保证面罩安装时的定位精度，不会出现装配错位。考虑到CNC加工的工艺性，支撑件的所有内转角都设置为R3以上的圆角，适配常规铣刀的加工半径，减少特殊刀具的使用，降低加工成本，同时背面做轻量化的挖槽设计，在不降低整体刚性的前提下减少零件重量，避免给转向系统增加额外的负载。

实际装车验证阶段，需要重点测试转向全行程内的干涉情况，以及不同路面振动下的连接可靠性，支撑件的表面可以做阳极氧化处理，提升耐腐蚀性，同时匹配整车的外观配色。这类支撑件虽然属于小型结构件，但直接影响转向区域的装配精度与外观完整性，设计时不能只关注外形的美观度，更要优先保证安装边界的匹配性、运动过程中的无干涉，以及长期使用下的结构强度，避免因为支撑件失效导致面罩脱落、影响骑行安全的问题。对于改装场景的适配，还可以在支撑件上预留扩展安装孔位，方便用户后续加装小尺寸的导航支架或者USB充电模块，提升零件的拓展实用性，孔位位置要避开主受力路径，防止额外的载荷影响支撑件的整体强度。
