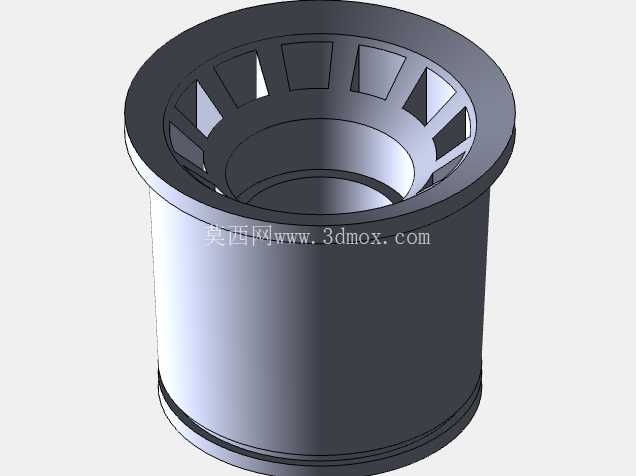

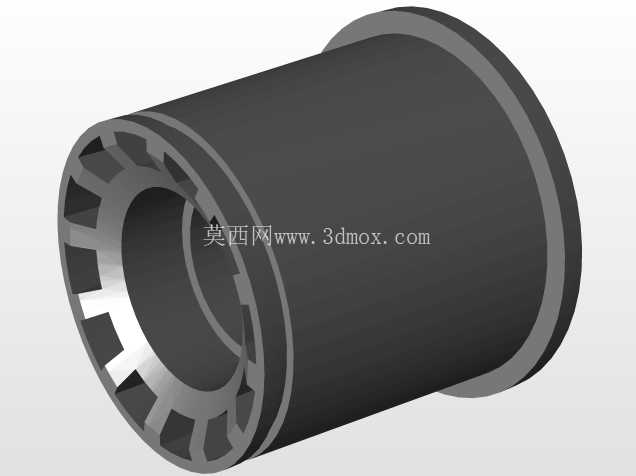

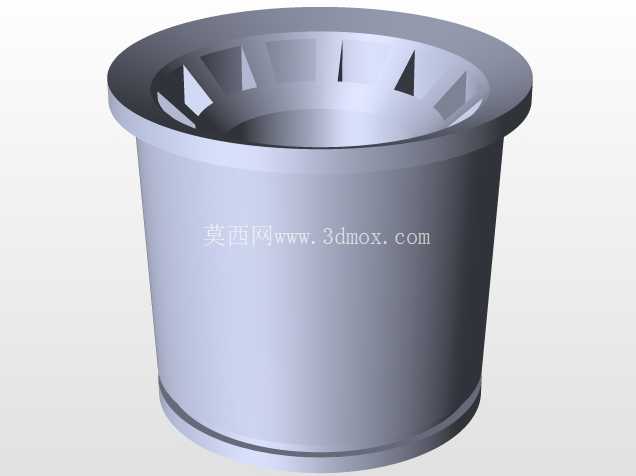

带辐条镂空法兰边筒状轮毂基座结构

这类带辐条镂空法兰边的筒状轮毂基座，在回转类传动、轮组支撑场景中应用十分广泛，小到轻型输送线的从动轮支撑座，大到小型代步设备的轮组连接基座，都能见到这类结构的身影。从实际使用需求出发，该零件的核心作用是作为轮组与支撑轴之间的连接载体，既要传递转动过程中的扭矩，也要承受轮组承载时的径向与轴向载荷，同时还要兼顾轻量化需求，避免整体实心结构带来的不必要重量增加。

从结构设计逻辑来看，上端法兰边做辐条式镂空处理，并非单纯为了外观造型，每一处镂空的筋条走向都对应载荷传递路径，法兰边的外沿是安装贴合面，需要与对应轮辋或者端盖的安装面完全贴合，保证连接时的平面度要求，避免安装后出现偏摆。镂空的辐条均匀分布在法兰环形区域，在保证法兰整体刚性的前提下，大幅削减了法兰部分的材料用量，同时辐条之间的空隙还能为转动过程中的散热提供通道，尤其是在持续运转的工况下，镂空区域可以带动周边空气流动，带走轴孔配合面摩擦产生的热量，降低配合面的温升，减少润滑脂的流失速度。

下部的直筒段是核心的承载部位，筒体内壁是与轴类零件配合的关键面，设计时需要根据配合等级选择对应的公差带，若是间隙配合用于从动轮转套，内壁需要预留润滑脂槽的加工空间，若是过盈配合用于固定连接，则要严格控制内壁的圆柱度，避免压装后出现内应力集中导致筒身变形。筒身外壁做等壁厚设计，壁厚取值需要结合承载载荷计算，既要保证径向受力时不会出现筒身失圆，也要避免壁厚过大增加整体重量，筒身下端的环形凸边是轴向定位结构，安装时可以抵靠在轴承或者轴套的端面上，确定零件的轴向安装位置，避免运转过程中出现轴向窜动。

从安装边界来看，该零件的安装需要匹配对应直径的支撑轴，法兰边上的安装孔位需要与对接零件的孔位完全同轴，安装前需要确认法兰贴合面的平面度误差在允许范围内，避免螺栓锁紧后零件出现倾斜，导致转动过程中产生偏磨。筒身部分的外径需要预留足够的安装空间，与周边的防护结构、密封件之间保留合理的间隙，避免转动时出现剐蹭。内壁配合面的粗糙度需要满足配合要求，转动配合的面粗糙度要控制在Ra1.6以下，固定配合的面可以适当放宽到Ra3.2，保证配合的可靠性。

在实际选型应用中，这类结构的零件如果用于有腐蚀环境的场景，还需要在表面做阳极氧化或者镀锌处理，提升零件的抗腐蚀能力，如果用于重载工况，则需要调整辐条的厚度与筒身的壁厚，必要时在辐条与筒身、法兰的连接位置做圆角过渡，减少应力集中，避免长期交变载荷下出现疲劳断裂。设计建模过程中，回转主体部分优先采用旋转特征生成，保证整体的同轴度，法兰上的镂空辐条采用圆周阵列的方式生成，保证每个辐条的尺寸一致性，所有的锐边都需要做倒角处理，避免安装过程中划伤操作人员，也去除加工过程中产生的毛刺，保证零件的装配精度。
