弯管式墙面安装五金执手结构设计

在民用建筑门窗、室内隔断以及轻型工业防护舱体的启闭构件选型中，这类弯管式墙面安装执手是应用频次极高的一类操作构件，不同于常规的旋转式门把手，该结构采用L型弯管作为操作力臂，适配需要侧向施力完成锁止或解锁的场景，比如侧开式设备检修门、隐藏式储物舱门、通讯机柜的侧边防误操作门体，都能见到这类结构的实际应用。从实际使用场景来看，这类执手不需要预留过大的手部旋转空间，弯管的两段直臂长度经过匹配设计，握持段的长度刚好适配成年人手掌的握持宽度，安装基座贴合墙面或安装面后，弯管与安装面之间预留的间隙刚好能容纳四指穿过，不会出现握持时手指挤压安装面的问题，同时施力时的力臂长度足够，不需要施加过大的握力就能带动锁止机构完成动作，对于需要频繁启闭的舱门来说，能有效降低操作人员的手部疲劳感。

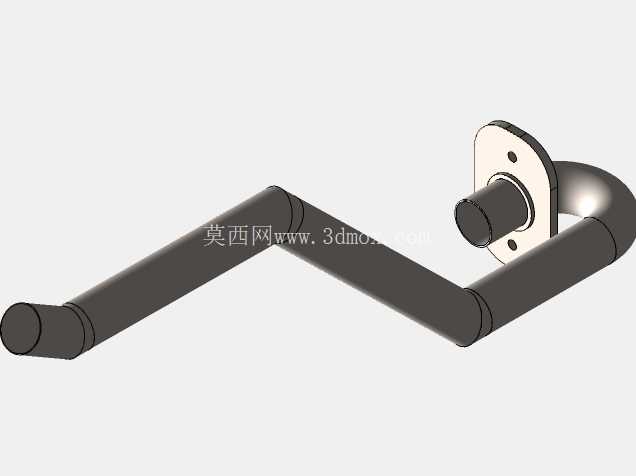

从结构设计思路来看，整个构件分为安装基座、连接轴段、弯管操作臂三个核心部分，安装基座采用带法兰边的平板结构，上面预留两个对称的安装孔位，安装时可以通过沉头螺丝直接固定在门板或者安装基体的预制孔位上，法兰边的厚度经过强度校核，在承受常规侧向扳动力时不会出现形变，基座与连接轴段之间采用过渡配合，轴段可以相对于基座做定角度转动，转动角度的限位结构隐藏在基座内部，避免外露积灰影响转动顺畅度。弯管操作臂采用等直径圆管弯折成型，弯折处的圆角半径经过优化，既不会因为圆角过小导致弯折处出现应力集中开裂的问题，也不会因为圆角过大占用过多的安装空间，弯管的两个端头都做了封边处理，避免管内进入杂物造成锈蚀，同时端头的圆弧过渡也能避免握持时划伤手部。

在安装边界的尺寸把控上，这类构件的安装基座轮廓尺寸控制在较小范围内，不需要在安装基体上开设过大的安装孔，只需要对应基座上的两个固定孔位钻孔即可，对安装基体的强度破坏极小，适配厚度在1.5mm到5mm之间的金属门板、复合板材门板，不需要额外增加补强衬板就能满足使用强度要求。弯管操作臂在完全收拢状态下，外轮廓距离安装面的突出高度较低，不会在通行空间内形成突兀的突出物，避免人员经过时发生磕碰，在扳动到最大开启角度时，弯管的末端也不会超出安装基体的侧边轮廓，不会和相邻的构件发生运动干涉。从功能特性上来说，该结构的转动副内置了阻尼结构，在没有外力施加的情况下，执手不会因为自身重力或者设备运行的振动出现自行下垂转动的情况，能稳定保持在当前的位置，避免因为执手意外移位导致锁止机构误解锁。同时整个构件的外露表面都做了哑光耐磨处理，在长期手部接触摩擦的情况下不会出现表层脱落、锈蚀的问题，适配室内以及有遮蔽的半户外使用场景，不需要频繁做表面维护。在实际建模过程中，这类构件需要重点校核弯管弯折处的最小壁厚，避免弯折加工时出现管壁过薄的问题，同时要验证转动全行程内的构件干涉情况，确保安装后扳动过程顺畅无卡滞，安装孔位的中心距要和常规的门锁、舱门锁的安装孔位通用，提升构件的互换性，降低后期维护更换的成本。
