模块化拼接式承载平台结构设计

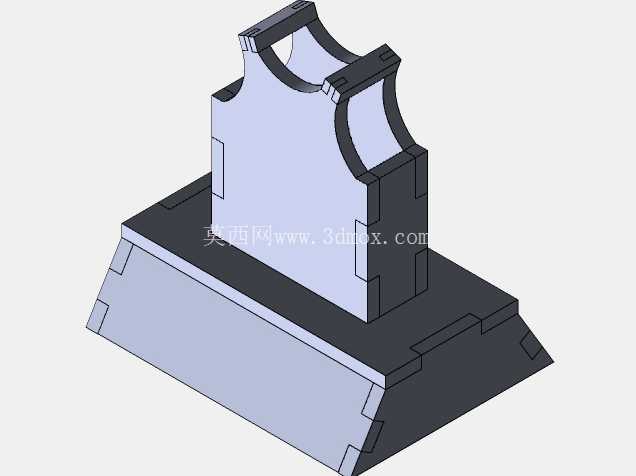

　　该承载平台结构主要面向通讯设备临时布设、户外小型信号中转点位的设备承载场景，在野外作业、临时展会通讯保障、应急通讯点位搭建等工况下，可作为上部通讯终端、信号收发模块的稳定支撑基座，替代传统现场焊接的固定式支架，解决临时点位搭建效率低、支架无法重复利用的痛点。从结构功能来看，平台分为下部梯形底座与上部立式承载架两个核心部分，下部底座采用下宽上窄的梯形截面设计，底部预留的安装边可通过膨胀螺栓或者快速夹钳与地面、临时台面固定，底座内部设置有纵横交错的加强筋结构，在控制整体重量的前提下提升抗倾覆能力，经受力校核，底座可承受上部15kg以内的设备载荷，在侧面施加50N水平推力时不会出现侧翻情况，完全满足小型通讯设备的抗风、抗碰撞要求。

　　上部立式承载架采用对称式的镂空设计，两侧的弧形避让槽是为了匹配通讯设备背部的散热鳍片轮廓，避免安装时出现结构干涉，架体两侧预留的凸台卡扣结构，可直接与对应规格的通讯设备外壳卡槽配合，无需额外打孔即可完成设备快速固定，安装全程不需要专用工具，单人2分钟内即可完成设备与平台的组装。设计过程中优先考虑了模块化拆分的需求，整个平台拆分为6个独立的注塑或钣金加工构件，每个构件的尺寸都控制在普通3D打印机的成型尺寸范围内，小批量试制时可直接通过增材制造完成零件加工，不需要开模，大幅降低前期验证成本；构件之间全部采用卡扣加定位销的连接方式，相邻零件的配合面设置有0.2mm的安装间隙，既保证组装时的顺畅度，又能避免组装后出现松动晃量。

　　从安装边界来看，整个平台组装完成后底部最大轮廓尺寸为220mm×180mm，总高度为260mm，上部承载架的安装面距离底座高度为180mm，预留的设备安装空间宽度为120mm，深度为80mm，可适配市面上多数小型便携通讯终端、信号放大模块的安装尺寸；底座底部设置有4个直径8mm的安装孔，孔位间距为180mm×140mm，可直接匹配标准的户外设备安装基座孔位，不需要额外制作转接板。

　　结构细节上，所有外露棱边都做了R2的圆角处理，避免安装调试过程中划伤操作人员，立式承载架的顶部设置有两个对称的挂耳结构，除了桌面放置使用外，还可以通过扎带、挂钩将整个平台挂载在墙面、通讯杆侧面，拓展使用场景；底座内部预留有走线槽位，通讯设备的电源线、信号线可从底座侧面的出线口引出，避免线缆外露被拉扯损坏，同时让整体布设更加整洁。在材料选择上，若采用注塑工艺生产，可选用ABS加20%玻纤的材料，兼顾结构强度与耐候性，可在-20℃到60℃的环境温度下长期使用，满足户外临时点位的使用要求；若采用钣金工艺加工，可选用1.5mm厚的冷轧钢板，表面做喷塑处理，防腐能力可满足3年以上户外使用需求。整个结构的装配公差控制在±0.1mm以内，卡扣配合的过盈量设置为0.15mm，既保证连接可靠性，又不会出现组装困难的问题，反复拆装50次以上卡扣结构不会出现塑性变形，可满足多次重复周转使用的需求。
