Avian Falcon自行车碗组适配垫片结构

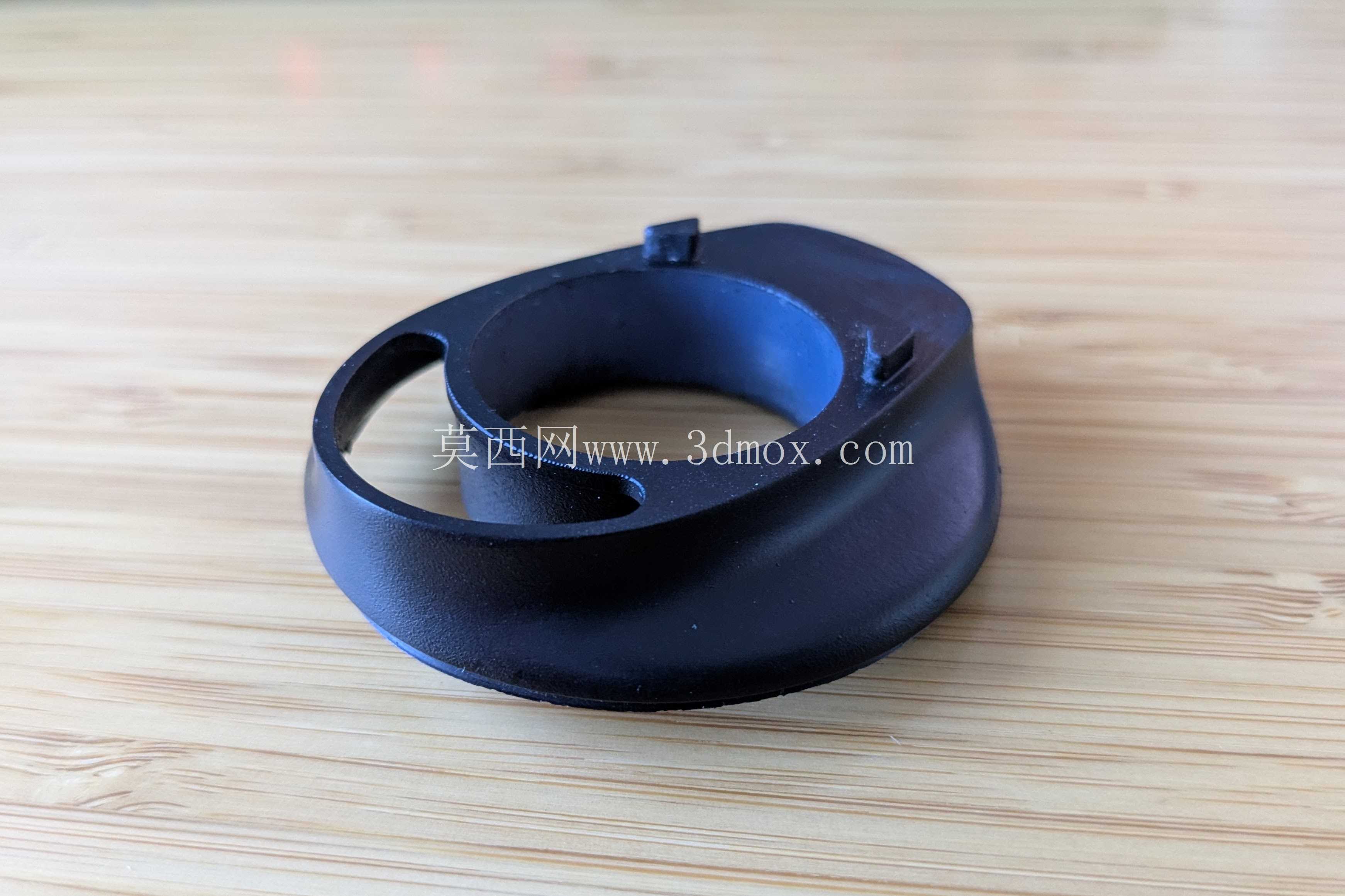

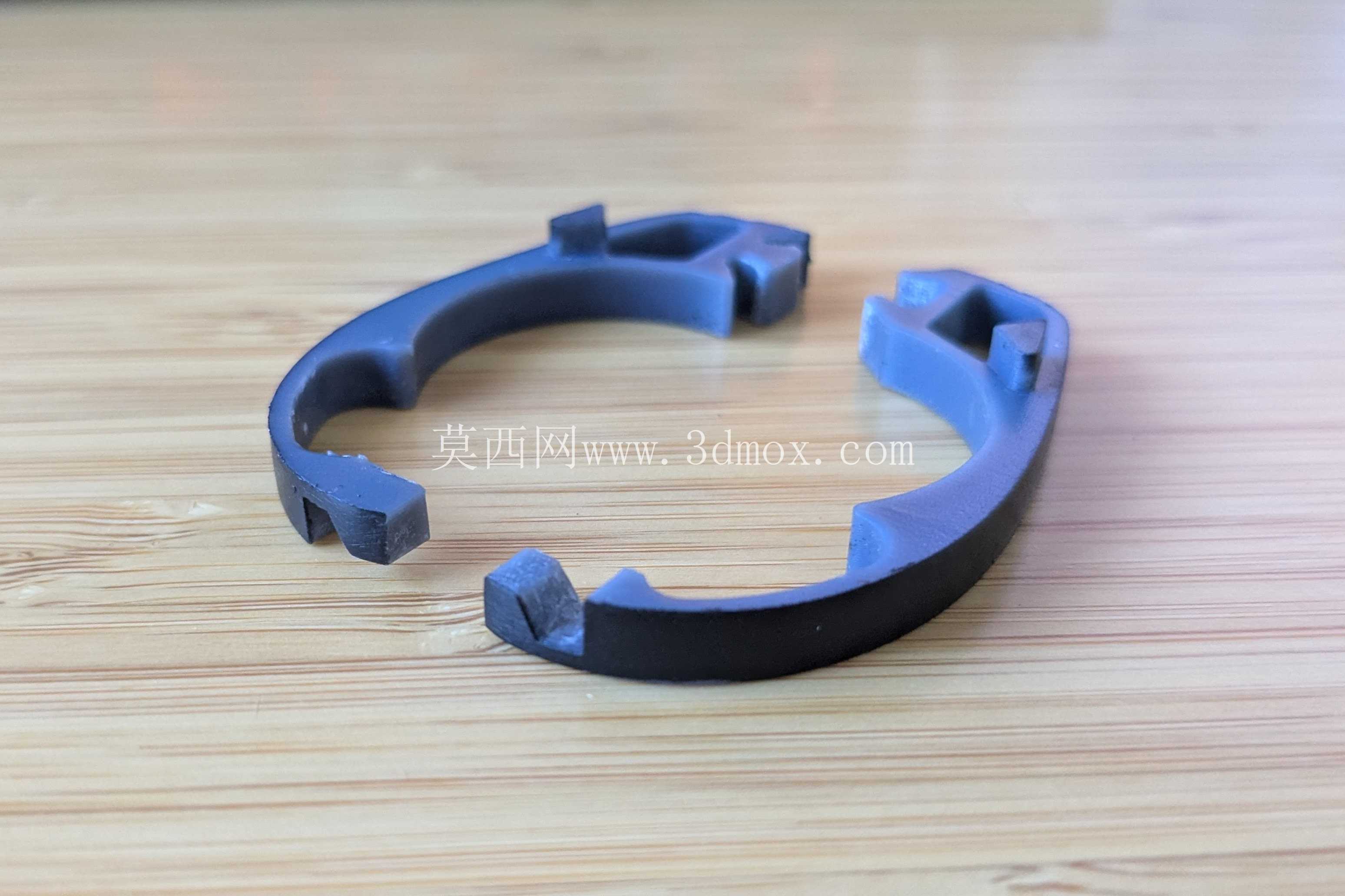

　　在公路自行车的装配与改装场景中，碗组作为连接车架头管与前叉立管的核心传动部件，其配合精度直接影响转向手感的顺滑度与整车操控的稳定性，不少量产车型配套的碗组垫片往往存在适配冗余不足、贴合度欠佳的问题，尤其是针对不同头管公差的车架，通用垫片容易出现压合间隙、长期使用后松动异响的情况，这也是很多骑行爱好者与车店技师在改装作业中经常遇到的痛点。这套适配Avian Falcon车把立管的碗组垫片，正是针对量产配套垫片的适配缺陷做的定向优化设计，核心解决Winspace C5车架搭配FSA 55号碗组时的配合公差问题，同时预留了更大头管尺寸的适配版本，覆盖更多改装场景的安装需求。从功能特性来看，这类碗组垫片的核心作用是填充碗组轴承与车架头管端面、立管锁紧结构之间的装配间隙，分散碗组压合时的轴向压力，避免轴承外圈直接硬接触车架头管端面造成的漆面损伤或者金属压痕，同时调整车把的堆叠高度，适配不同骑行姿态的设定需求。设计过程中首先拆解了原厂配套垫片的结构缺陷，原厂垫片为了适配通用性，底座直径做了折中设定，在Winspace C5车架的头管端面上安装时，垫片外缘与头管端面的贴合宽度不足，压合锁紧后局部应力集中，长期在颠簸路面骑行容易出现垫片形变、碗组松动的问题。

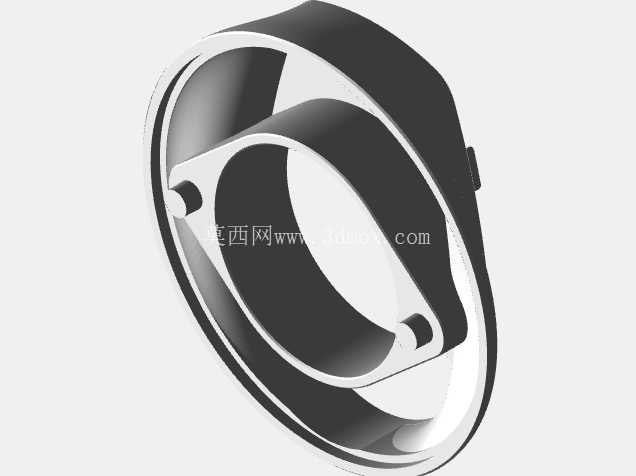

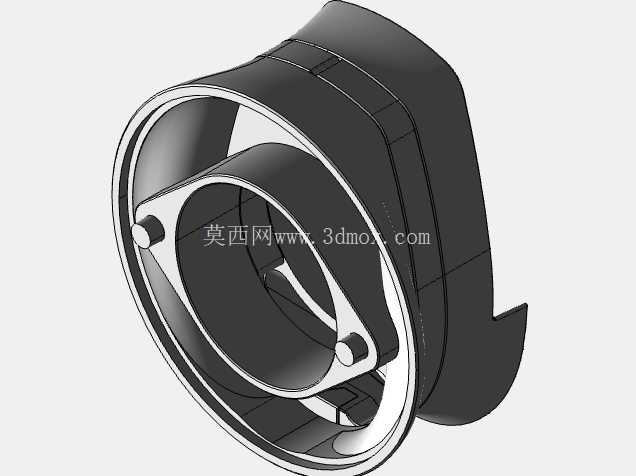

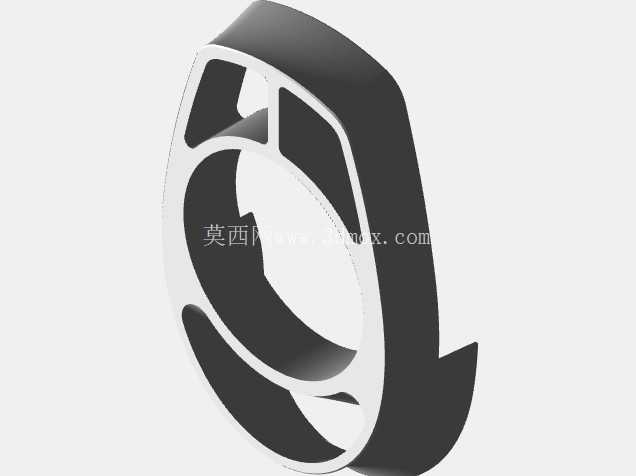

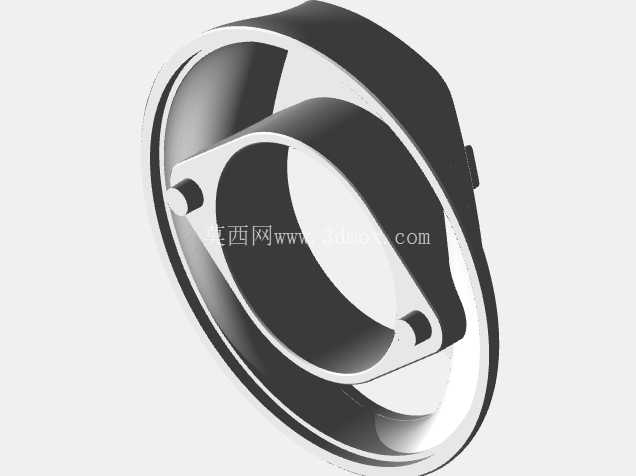

　　针对这个问题，设计时首先确定了适配FSA 55号碗组的基础尺寸，底座直径设定为55.8毫米，这个尺寸刚好能完全覆盖FSA 55碗组的轴承外圈压合面，同时与Winspace C5车架的头管端面完全贴合，压合时应力均匀分布在整个接触环面上，不会出现局部应力过大的问题。考虑到部分同系列车型可能存在头管生产公差，或者用户更换了更大口径的碗组组件，额外设计了底座直径57毫米的版本，两个版本的垫片内孔尺寸保持一致，都能兼容标准的Avian Falcon车把立管安装公差，不需要额外修改立管或者碗组结构就能直接替换安装。

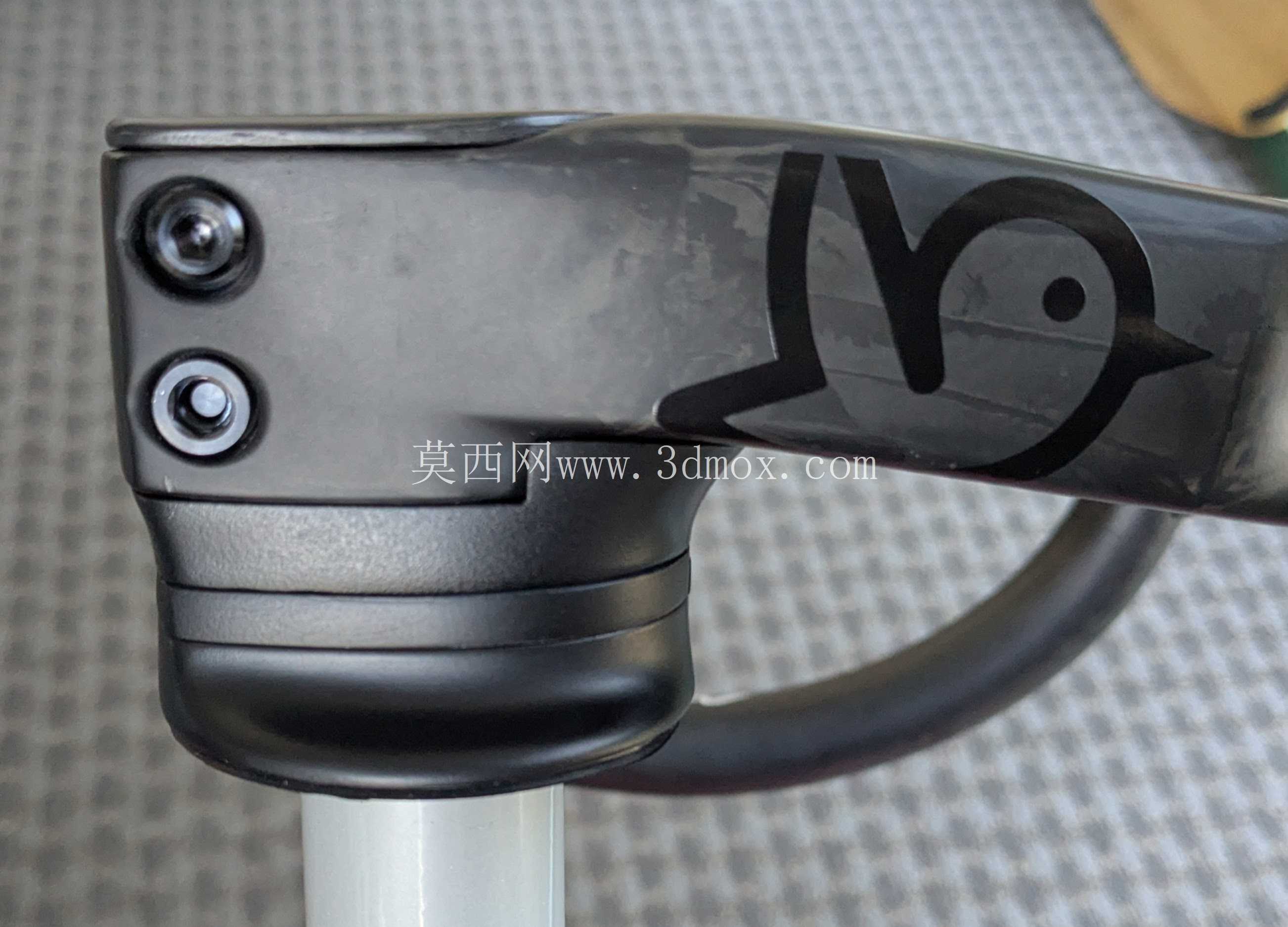

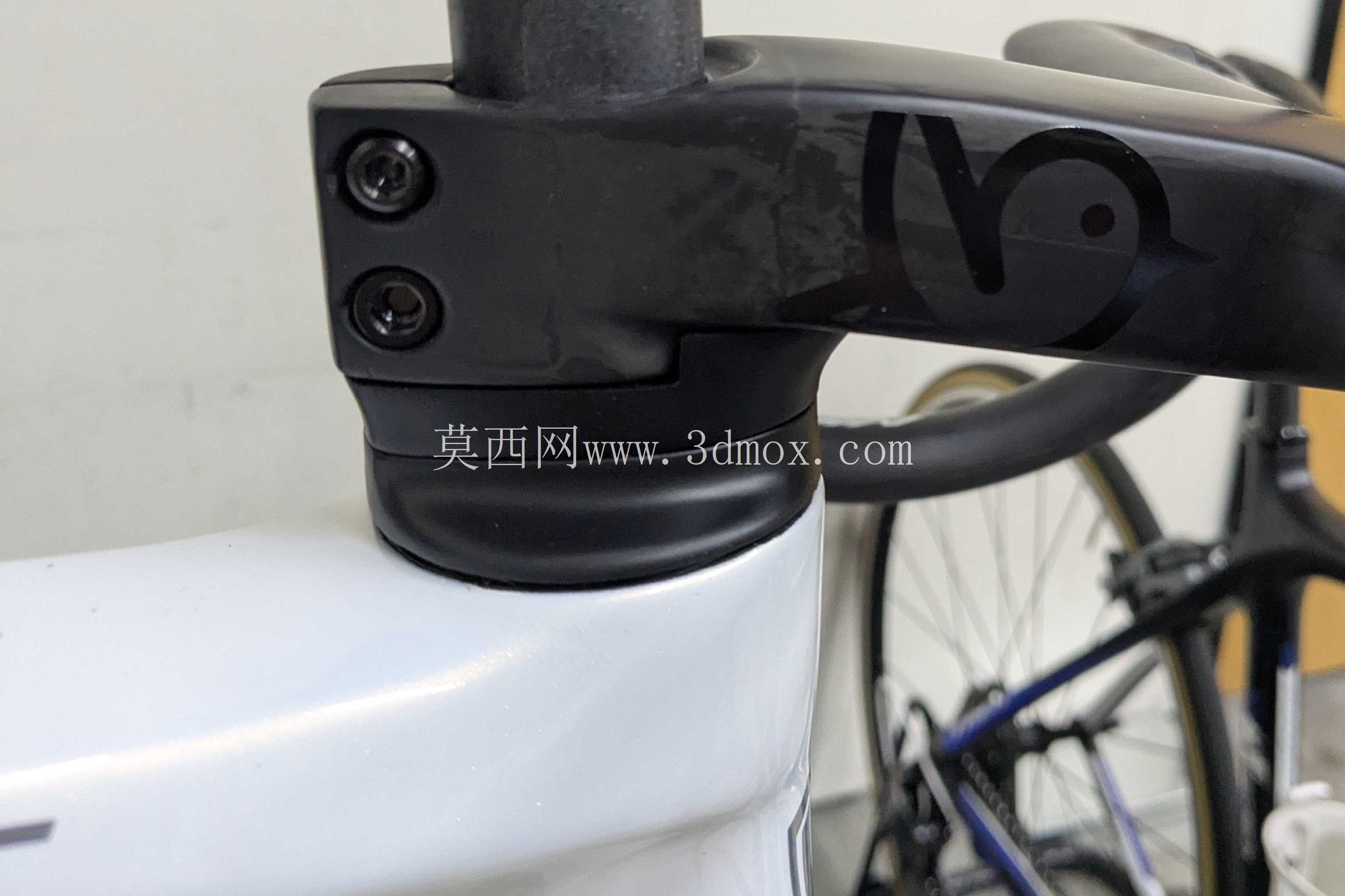

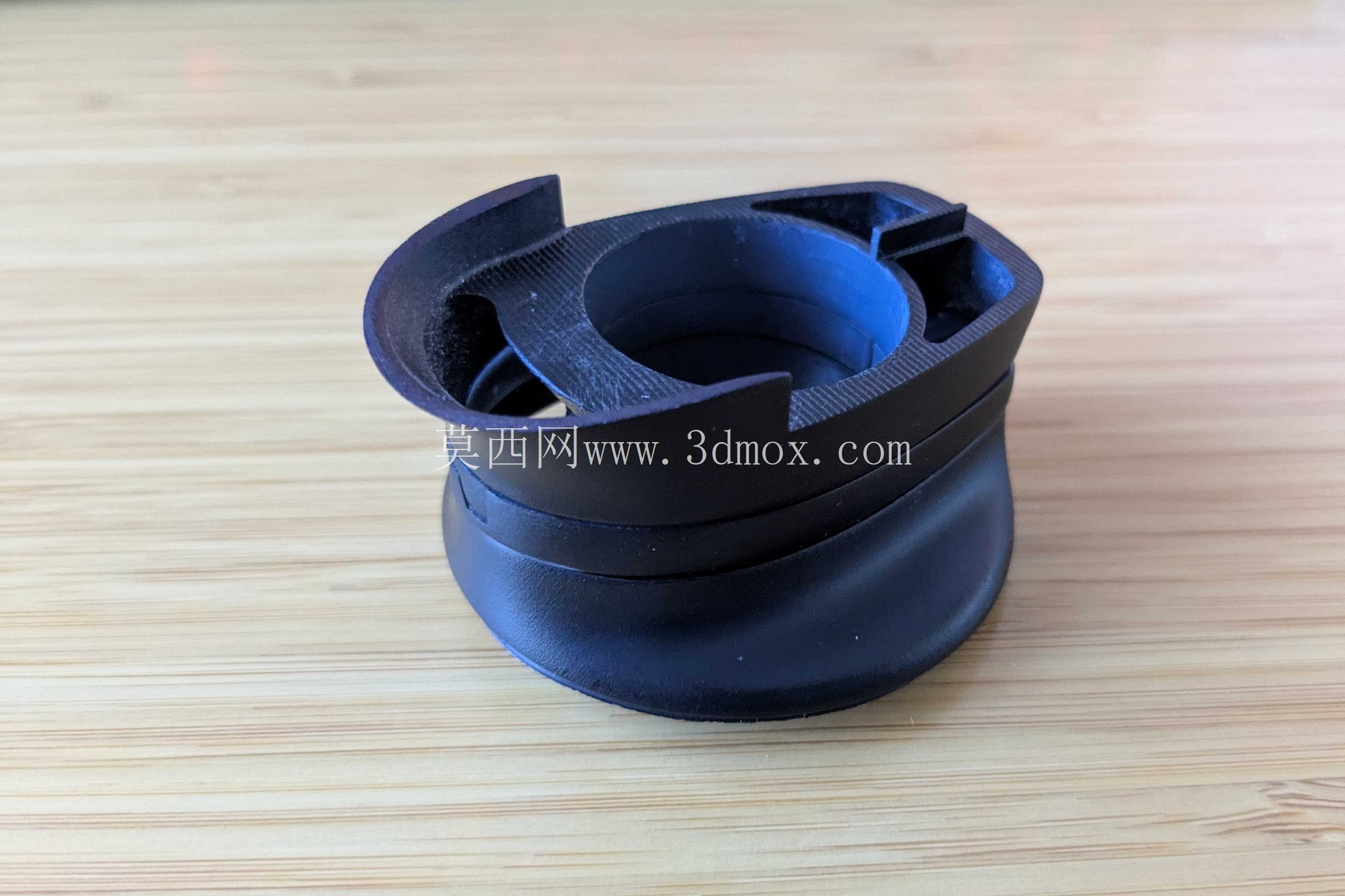

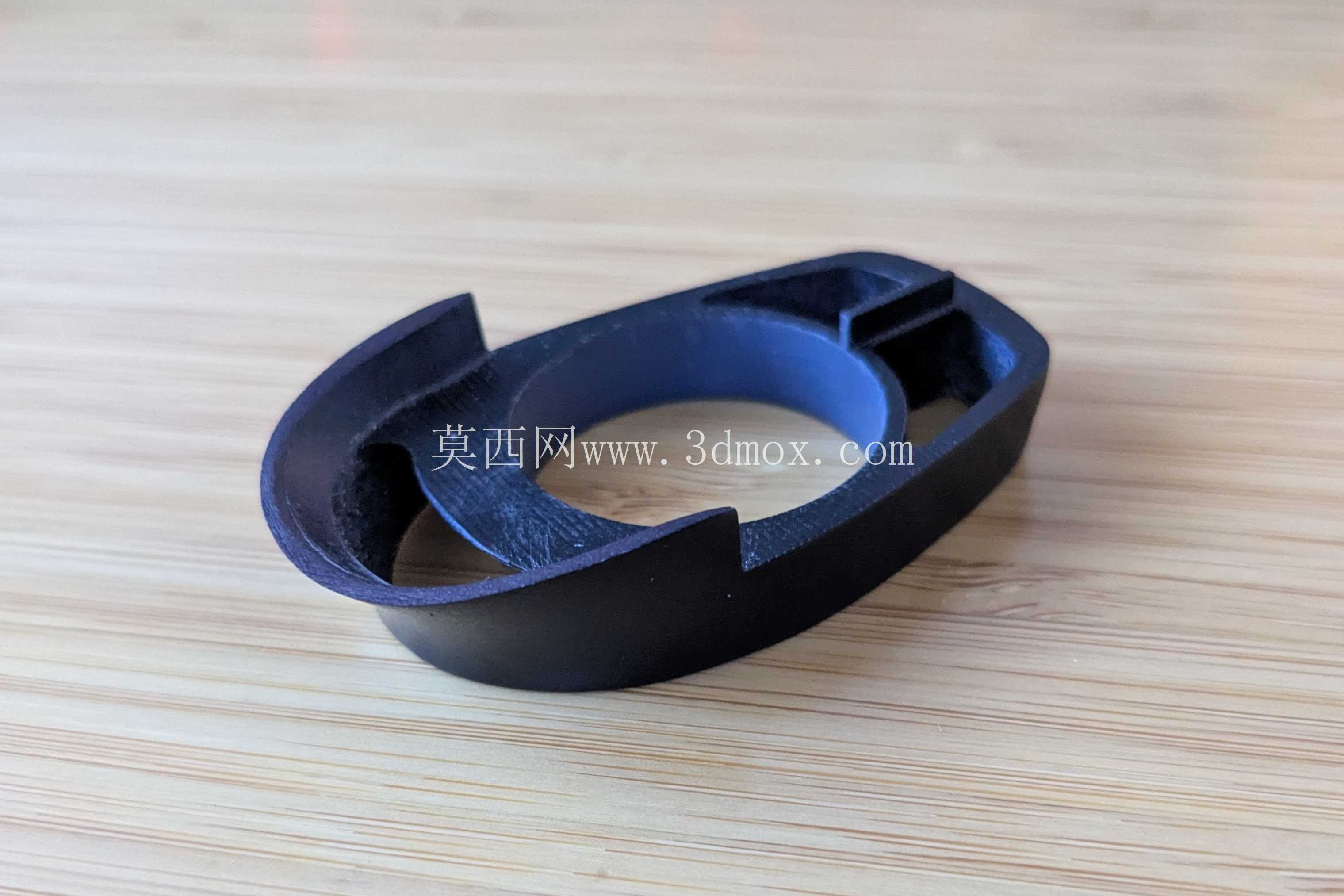

　　材料选择上适配Form3光固化3D打印机的成型特性，选用类ABS的Tough2000材料打印，这种材料的抗冲击强度与刚性足够应对碗组位置的长期静载荷与骑行过程中的振动载荷，不会出现普通树脂材料容易脆裂的问题，打印完成后可以通过bike专用喷漆做表面黑化处理，与车架、前叉的黑色涂装保持视觉一致性，不会出现改装配件突兀的问题。安装边界方面，垫片的厚度方向做了公差适配设计，上下端面的平行度控制在0.05毫米以内，压合安装时不会出现碗组轴承偏斜的问题，内孔与立管的配合间隙控制在0.1毫米以内，既保证安装时能顺利套入立管，又不会因为间隙过大出现锁紧后垫片偏移的问题。实际装车测试时，替换原厂垫片后，碗组的锁紧扭矩可以稳定在推荐值范围内，转向过程中没有卡顿或者异响的问题，经过连续颠簸路面骑行后，碗组的预紧力没有出现衰减，垫片表面也没有出现压痕或者形变的情况。对于自行车改装从业者与三维建模爱好者来说，这类定制化配件的设计核心不在于复杂的结构，而在于对实际安装公差的精准把控，需要完全贴合具体车型的安装边界尺寸，不能照搬通用配件的尺寸参数，否则很容易出现安装不上或者配合精度不足的问题。

　　设计过程中需要先实测车架头管端面的直径、碗组轴承外圈的压合尺寸、立管的外径三个核心参数，再根据这三个参数确定垫片的内外径与厚度尺寸，同时要考虑所选打印材料的成型收缩率，在建模时预留对应的尺寸补偿量，保证打印完成后的成品尺寸刚好落在安装公差范围内。不同于批量生产的工业配件，这类定制化改装配件不需要考虑开模成本的问题，可以针对具体的使用场景做最优化的尺寸设计，哪怕只是0.8毫米的尺寸差异，就能解决通用配件适配性不足的痛点，这也是三维建模技术在民用改装领域的典型应用方向，不需要复杂的加工设备，通过桌面级3D打印机就能完成小批量的定制配件生产，解决量产配件覆盖不到的细分适配需求。
