桌面式小型篮球架趣味摆件结构设计

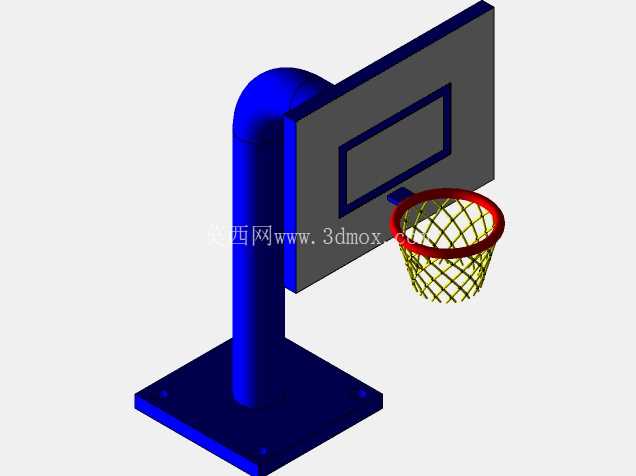

　　这款小型篮球架结构最初的设计定位，是面向办公桌面解压场景、青少年科教拼装场景以及文创周边衍生场景开发的小型实体结构，整体采用一体化支撑布局，没有多余的外露连接件，从结构根源上降低了小型摆件易松动、易脱落的故障概率。很多人第一眼看到这类结构会觉得只是玩具摆件，但实际在结构设计阶段，工程师需要考量的边界条件并不比大型户外篮球架少——首先是安装边界，方形底座采用四角沉头孔预留设计，既可以通过双面胶直接固定在光滑桌面、展示架平面上，也可以通过M3规格的小螺丝将底座锁紧在木质、塑料材质的展示基板上，底座的厚度经过反复校核，在整体高度不超过200mm的尺寸约束下，底座的配重占比达到整体重量的35%，即便受到横向的投篮冲击力，也不会出现侧翻、移位的问题。支撑立柱采用圆弧过渡的弯管结构，没有采用直立柱加斜撑的常规布局，一方面是为了缩小整体的横向占用空间，在120mm见方的底座范围内就能完成全部安装，不会过多占用桌面的有效使用面积；另一方面圆弧过渡的结构可以消除直角连接处的应力集中问题，在ABS或者PLA材质的3D打印成型场景下，不会出现连接处打印层易断裂的问题，立柱与篮板的连接采用嵌入式卡槽结构，不需要额外的胶水或者螺丝固定，安装时只需要将篮板对准卡槽推入即可完成定位，拆卸也十分方便，适合不同场景下的快速拆装更换。

　　篮板部分采用矩形框加强筋设计，外框为实体结构，中间区域做薄型化处理，既可以模拟真实篮球架的篮板瞄准框结构，也能在不降低整体结构强度的前提下减少材料用量，降低成型成本，篮板与篮筐的连接位置做了局部加厚处理，加厚区域的厚度是篮板主体厚度的2倍，能够承受篮筐传递过来的投篮冲击力，避免长期使用后篮板连接位置出现开裂变形。篮筐部分采用圆环形结构，篮网通过篮筐内侧均匀分布的12个小挂柱固定，挂柱的直径和间隙经过反复调整，既能够保证篮网安装后不会轻易脱落，也不会因为间隙过小导致篮网安装困难，篮筐的下沿做了圆角处理，避免尖锐边角划伤使用者，在科教场景下，这个结构可以用来演示力的传递路径：投篮时篮球撞击篮筐产生的冲击力，会通过篮筐与篮板的连接点传递到篮板上，再通过篮板与立柱的卡槽传递到支撑立柱，最终通过方形底座分散到安装平面上，整个力的传递路径清晰，没有应力突变的位置，能够让学习者直观理解结构受力的基本逻辑。

　　在桌面解压场景的实际使用中，这款结构的尺寸设计刚好适配直径20mm左右的小型海绵篮球，投篮时的反作用力不会让整体结构产生明显位移，不需要每次投篮后都重新调整位置，支撑立柱的蓝色涂装、篮板的深灰色配色、篮筐的红框黄网配色，也还原了常规户外篮球架的视觉特征，放在桌面不会有突兀的违和感。很多结构设计新手在做这类小型摆件设计时，往往会忽略安装边界和受力传递的细节，要么底座配重不足容易侧翻，要么连接处应力集中容易断裂，这款结构在设计时特意将所有的连接位置都做了圆弧过渡处理，所有的外露边角都做了R2以上的圆角，既提升了结构的耐用性，也避免了尖锐边角带来的安全隐患，不管是作为桌面解压的小物件，还是作为青少年结构设计入门的教学案例，或是作为文创周边的衍生产品，都能满足对应的使用需求。

　　在成型工艺适配性上，这款结构的所有部件都没有倒扣结构，不管是采用3D打印快速成型，还是采用注塑工艺批量生产，都不需要复杂的侧抽芯模具结构，能够有效降低生产制造成本，各个部件的分型面都设置在不影响外观的位置，成型后不需要过多的后处理工序就能达到不错的外观效果。从结构功能的角度来说，它不需要复杂的维护，没有活动的易损部件，只要安装固定到位，就可以长期稳定使用，篮网部分如果出现磨损，也可以很方便地从挂柱上取下更换，不需要拆解整个结构，维护成本极低。在实际的场景适配中，它既可以放置在办公桌面作为工作间隙的解压道具，也可以放置在青少年的书桌作为趣味摆件，还可以作为结构设计教学的演示模型，帮助初学者理解支撑结构、力传递、安装定位这些基础的结构设计知识点，相比大型的户外篮球架结构，它的尺寸小巧，结构简单，但是涵盖了结构设计中需要考量的安装固定、应力分散、工艺适配、使用安全等多个核心维度，对于刚接触三维结构设计的从业者来说，是非常不错的练习案例。
