人力驱动车辆链条导向U型惰轮支架结构

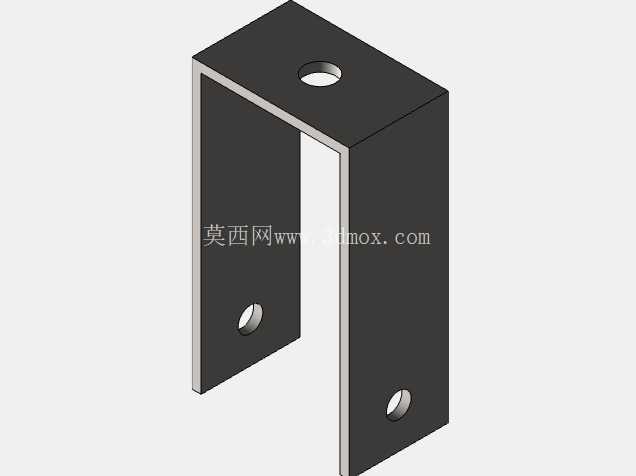

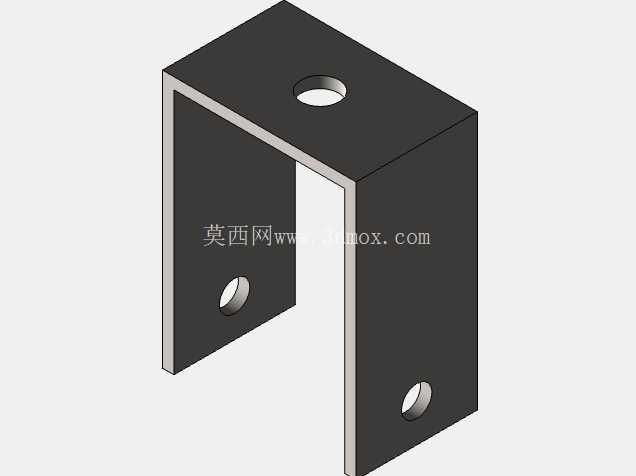

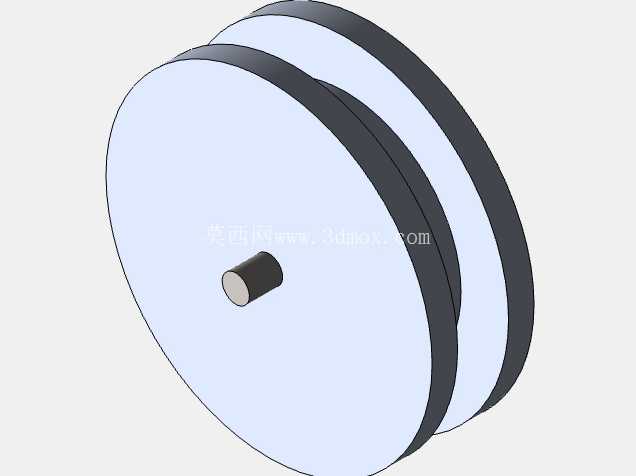

　　在非机动人力驱动车辆的链传动系统中，链条作为曲柄组件与驱动轮之间的动力传递介质，长期运行中易因踩踏受力波动、车架形变、装配公差累积出现松垮、跳齿、脱链问题，这类导向惰轮的配套支架，就是为解决上述传动失效问题设计的承载安装结构。从结构形态看，该零件采用单侧开口的U型折弯成型结构，主体为等厚薄壁板材加工而成，三个立面分别承担不同的安装限位功能：顶部立面开设单处同轴安装孔，用于将整个惰轮组件固定在车架预设的安装座上，孔位周边预留了足够的螺栓头贴合平面，避免锁紧时出现应力集中导致的板面凹陷；两个平行的侧立面对称开设两处同轴通孔，用于穿装惰轮的轮轴，孔位的同轴度公差控制在IT7级范围内，保证轮轴穿装后无卡滞、惰轮转动时无偏摆，不会出现轮缘与支架立面的摩擦干涉。

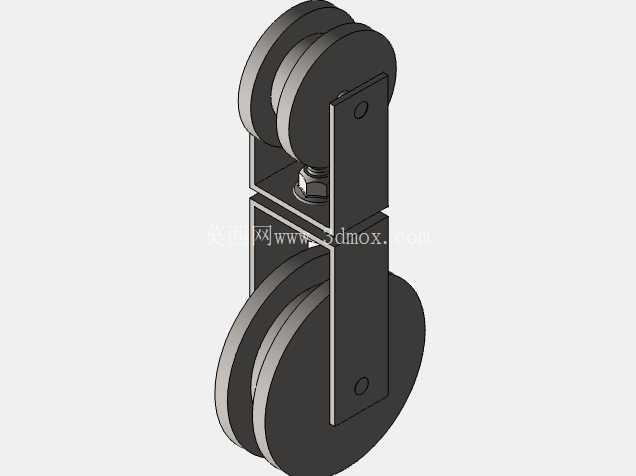

　　设计之初首先要匹配人力车链传动的布局边界，两个侧立面的间距要略大于所用链条的宽度，同时预留出惰轮轮体的转动间隙，避免链条运行过程中与支架内壁发生剐蹭，加剧链条磨损；U型结构的开口朝向链条松边的布置方向，安装后惰轮轮面刚好压合在链条松边的外侧，通过调整支架的安装高度，就能给链条施加合适的张紧力，抵消链条使用过程中因磨损拉长产生的松量，不需要额外截断链条就能维持传动系统的张紧状态。从安装适配性来看，该支架的顶部安装孔采用长圆孔设计思路的话可适配一定范围内的安装位置调整，但本结构采用圆孔设计，对应特定车型的固定安装点位，装配时不需要反复调整位置，直接通过螺栓锁紧即可完成定位，降低售后装配的难度。

　　两个侧立面的轮轴安装孔位距离顶部安装面的垂直距离，经过精确计算，保证惰轮压合链条后，链条与前后链轮的包角处于合理区间，既不会因为包角过小出现传动打滑，也不会因为张紧力过大导致曲柄转动阻力升高，增加骑行者的体力消耗。结构选材上采用常见的碳素结构钢冷轧板材，折弯成型后做表面发黑处理，兼顾结构强度与防锈能力，板材厚度经过强度校核，在承受链条张紧反力、路面颠簸带来的冲击载荷时，不会出现立面外翻、孔位变形的问题，保证长期使用下的结构稳定性。

　　在实际应用场景中，这类惰轮支架多用于民用自行车、人力三轮车、低速非机动货运车辆的链传动系统，也可适配部分小型脚踏驱动的工装设备、健身器材的链传动张紧结构，相比外置式的张紧轮支架，这种一体化U型结构的零件数量更少，装配工序更简单，不需要额外的拼接焊接工序，一体折弯成型的结构整体刚性更好，长期承受交变载荷也不会出现焊缝开裂的问题。设计过程中需要重点关注几个尺寸边界：首先是两侧立面的平行度公差，若两立面存在外张或内收的角度偏差，会导致轮轴安装后出现倾斜，惰轮转动时会对链条产生侧向推力，加剧链条的侧磨，甚至出现链条脱轨的问题；其次是轮轴孔与顶部安装面的位置度公差，若孔位偏移，会导致惰轮与链条的啮合位置偏离中心，出现链条单侧受力的情况；最后是折弯处的圆角半径控制，圆角过小会导致折弯处应力集中，受冲击时容易出现开裂，圆角过大会导致支架与周边安装部件出现干涉，影响装配。该结构没有多余的冗余设计，所有立面、孔位都承担明确的功能，在满足安装强度、功能需求的前提下，尽可能缩小整体外形尺寸，减少对车辆底部通过性的影响，安装后不会突出于车架主体轮廓，避免骑行过程中被路边障碍物剐蹭损坏。
