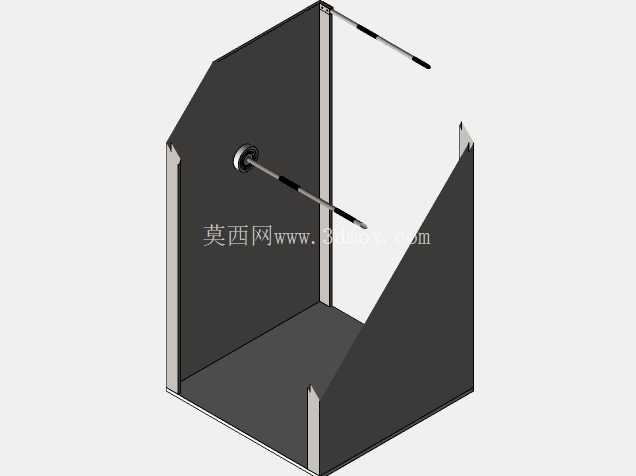

杠铃放置用倾斜式防护笼结构设计

　　这款结构的设计初衷，是解决力量训练区域杠铃随意放置带来的磕碰、滚落风险，很多商用健身场馆的自由力量区，常出现训练后杠铃斜靠墙面、配重片未固定导致杆体滑落的问题，既容易砸伤地面铺装，也会对过往训练人员造成磕碰隐患，这款防护笼正是针对这类场景做的定向结构优化。从结构布局来看，整体采用三面围合的开放式设计，后侧与左右两侧设置竖向挡边，前侧完全开放不设遮挡，方便训练人员快速取放杠铃，不需要额外开启门体或者挪动遮挡结构，适配训练组间快速换杆、临时放置的使用节奏。两侧挡边做了斜切收角处理，并非传统直角围挡，一方面可以避免尖锐直角对训练人员的剐蹭，另一方面在有限的占地范围内，扩大了前侧的操作开口空间，即使是放置带大重量配重片的杠铃，也能有足够的手部操作空间调整杆体位置。笼体底部为整面平整承托底板，没有额外的凸起限位条，底板边缘做了卷边处理，既提升了底板的结构刚性，避免长期承重出现边缘变形，也能防止底板边缘划伤地面，不管是放置在橡胶地垫的商用健身房，还是家用的瓷砖、木地板区域，都不会因为硬接触损伤地面铺装。

　　结构上预留了两个杠铃杆承托点位，分别布置在笼体后侧的不同高度位置，承托件采用内嵌式的轴套结构，杠铃杆放置后可以卡在轴套位置，不会因为地面震动或者外力触碰出现杆体滚动滑落的问题，两个点位的高度差经过测算，既可以同时放置两根不同规格的杠铃杆，也能避免两根杆体放置后出现空间干涉，取放其中一根时不会碰到另一根。从安装边界来看，整体结构的占地尺寸控制在常规训练架旁的空余空间范围内，不需要额外占用大面积的训练区域，后侧挡边可以直接贴合墙面安装，也可以通过膨胀件与墙面做固定连接，进一步提升整体结构的稳定性，即使放置大重量的奥杆，也不会出现笼体前倾侧翻的问题。设计过程中特意规避了复杂的拼接结构，所有挡边与底板的连接都采用折弯一体成型加局部焊接加固的方式，没有过多的外露紧固件，一方面减少了长期使用过程中紧固件松动带来的结构异响，另一方面也避免了外露螺栓头剐蹭训练人员或者刮花杠铃杆的表面镀层。承托轴套的位置做了橡胶衬垫预埋，杠铃杆放置时不会和金属结构直接硬接触，既能减少放置时的碰撞噪音，也能避免金属硬接触磨掉杠铃杆表面的镀铬层，延长杠铃杆的使用寿命。

　　在实际使用场景中，这款防护笼除了可以临时放置训练间隙的杠铃杆，也可以作为固定的杠铃收纳点位，把不同重量、不同长度的杠铃杆分类放置，替代传统的壁挂式杠铃架，壁挂式杠铃架对墙面承重有一定要求，很多轻质隔断墙无法安装，这款落地式的防护笼不需要对墙面承重能力做特殊要求，只要地面平整就可以放置使用，适配更多场馆的安装条件。结构的竖向挡边高度经过反复调整，高度过低无法起到阻挡防护作用，杠铃容易从侧面滚出，高度过高则会遮挡取放视线，增加取放时的磕碰概率，最终确定的挡边高度刚好超过常规杠铃杆放置后的重心高度，即使杆体出现倾斜，也会被挡边拦住不会滚落，同时不会遮挡操作人员的视线，取放时可以清晰看到杆体的放置位置。

　　两侧斜切的挡边结构还有一个额外的作用，就是在放置带配重片的杠铃时，斜切面可以作为配重片的导向面，不需要精准对准笼体内部空间，顺着斜切面就可以把杠铃滑入承托位置，降低了放置时的对位难度，适合训练后体力消耗较大的状态下快速归位杠铃。整个结构没有设置多余的装饰性部件，所有结构形态都服务于功能需求，板材厚度的选择兼顾了结构刚性与整体重量，不会因为板材过薄导致承重变形，也不会因为整体过重导致挪动、调整位置时需要多人搬运，日常场馆调整布局时，一到两个人就可以完成位置挪动。
