科尼洛乒乓球杆黑色锁杆结构设计

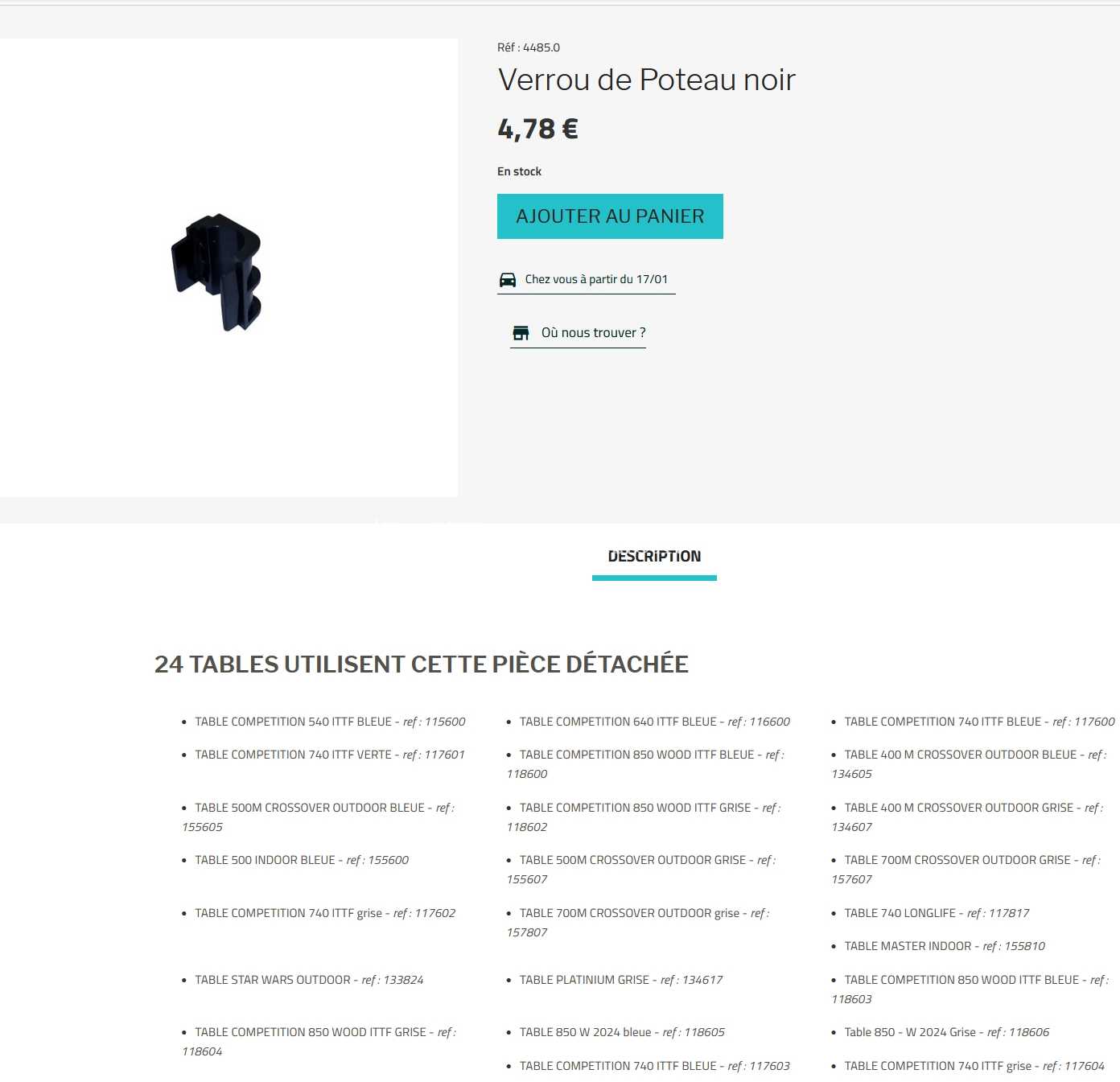

　　在休闲运动器材的结构设计领域，乒乓球杆这类手持运动器械的锁紧连接件，是直接影响使用手感与部件寿命的核心结构件，本次涉及的这款锁杆，是适配科尼洛系列乒乓球杆的黑色锁紧备件，主要承担杆体分段部位的轴向锁紧、径向定位功能，避免使用过程中杆体出现松脱、晃动、相对位移的问题。从实际应用场景来看，这类锁杆多用于可拆分式乒乓球杆的连接节点，日常使用中需要频繁承受挥拍时的交变冲击力、握持时的径向挤压力，以及拆分收纳时的反复插拔磨损，对结构强度、配合精度、耐磨性能都有明确的工程要求。

　　从现有结构的实际使用反馈来看，原设计的锁杆在应力集中部位的截面过渡处理存在明显缺陷，锁杆与杆体卡槽配合的受力根部没有做足够的圆角卸荷处理，当使用者发力挥杆时，冲击力会直接在根部直角位置形成应力峰值，长期交变载荷作用下很容易出现脆性断裂，这也是这类备件需要频繁更换的核心原因。在做这类锁杆的结构优化设计时，首先要明确安装边界的尺寸约束：锁杆的整体外径需要和乒乓球杆的内孔保持H7/h6的间隙配合，保证插拔顺畅无卡滞，锁止凸台的伸出高度要控制在1.2-1.5mm区间，既要保证卡入杆体定位槽后有足够的锁止强度，不会受外力脱出，又要避免凸台过高导致解锁时按压力度过大，影响使用手感。锁杆的内部弹性腔室的壁厚设计需要兼顾弹性与强度，壁厚过薄会导致按压时形变量过大，长期使用出现塑性变形无法回弹，壁厚过厚则会导致锁止按压力度过大，拆分操作费力。材质选择层面，针对原设计易断裂的问题，不建议使用普通脆性ABS材质打印或量产，优先选用PC、CF增强复合材料或者PA材质，这类材料的抗冲击韧性更好，耐疲劳性能更优，能够承受挥杆过程中的反复冲击载荷，同时自身的耐磨性能也能满足频繁插拔的使用需求，不会因为多次拆装出现配合面磨损导致锁止间隙过大。

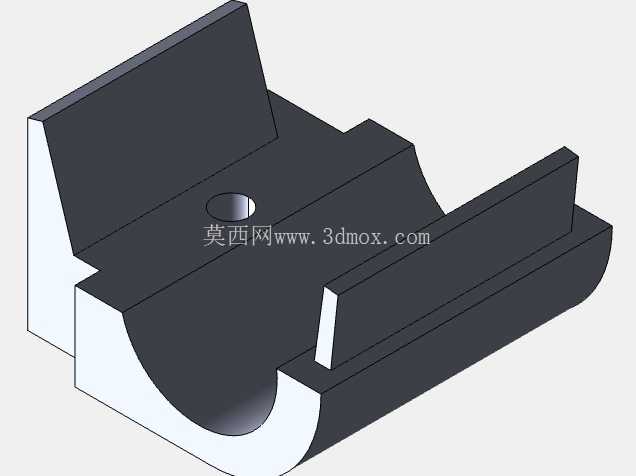

　　在三维建模过程中，需要重点处理几个关键配合面：锁杆的导向斜面要做15度的导入角，方便装配时顺利滑入杆体内孔，避免装配时切边损坏；锁止凸台的受力面要做0.3mm的圆角过渡，减少应力集中；弹性悬臂的根部要做R2以上的大圆角卸荷，从结构上降低断裂风险；锁杆的外圆柱面要做0.1mm的拔模斜度，不管是3D打印还是开模量产，都能顺利脱模，不会出现表面拉伤。实际装配验证环节，要测试三个核心指标：一是锁止状态下的轴向拉脱力，需要达到150N以上，保证正常挥杆不会松脱；二是解锁按压力，控制在15-20N区间，符合普通人手指按压的施力习惯；三是反复插拔寿命，在正常使用频率下，循环解锁锁止1000次后，不能出现断裂、塑性变形、锁止失效的问题。

　　很多入门结构设计者在做这类小尺寸连接件的时候，往往只关注外形的匹配，忽略了受力路径的设计和应力集中的处理，导致做出来的零件看起来尺寸对得上，实际用几次就断裂损坏，这类手持运动器材的连接件，虽然尺寸不大，但是承受的是动态交变载荷，和静态承重的结构件设计逻辑有明显区别，不能照搬静态结构的壁厚和圆角设计标准。另外在做安装尺寸匹配的时候，还要考虑不同批次杆体内孔的尺寸公差，锁杆的外径尺寸要做公差带的中差设计，避免因为杆体内孔尺寸偏小导致装配后锁杆被卡死，无法正常按压解锁，也不能因为尺寸偏小导致装配后存在径向间隙，握持时出现晃动感，影响使用体验。锁杆表面的防滑纹理设计也要注意，按压部位的纹理深度不要超过0.2mm，避免硌手影响握持手感，纹理的排布方向要和手指施力方向垂直，增加按压时的摩擦力，不会出现打滑的问题。
