March86C赛车后减震器球头支座结构

在场地赛车的底盘悬挂系统中，后减震器的上端连接支座是传递路面冲击、约束减震器工作行程的核心受力零件，这个零件的结构合理性直接影响减震器的工作寿命与悬挂的动态响应表现。不同于民用车辆的减震器安装座多采用冲压焊接结构，赛事用的减震器连接支座需要承受高频交变冲击，还要兼顾安装定位精度与轻量化需求，因此多采用一体化机加工结构来消除焊接带来的应力集中问题。

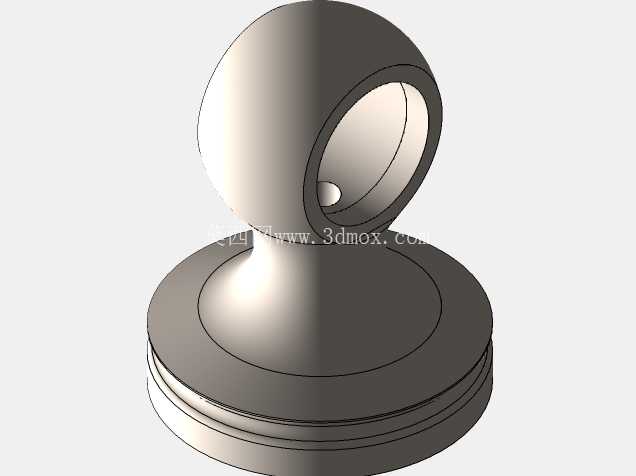

这个支座的整体结构分为上下两个功能区段，下部是带多层环形密封槽的圆盘安装基座，上部是带球头铰接腔的连接端，中间通过平滑过渡的锥形变径段完成力流传递。下部圆盘的外径尺寸匹配后副车架上的安装定位孔位，环形槽用于安装O型密封圈，避免行驶中泥水、砂石进入安装贴合面造成连接螺栓锈蚀，同时也能在一定程度上缓冲安装面的微小装配误差，保证支座安装后的同轴度。基座的厚度经过受力校核，在满足螺栓预紧力承压要求的前提下尽可能缩减，避免不必要的簧下质量增加——对于赛车而言，簧下质量每减少一公斤，对悬挂响应性的提升效果远高于簧上质量的减重，因此这类受力零件的结构设计都会在应力安全阈值内做极致的材料去除。

上部的球头铰接腔是整个零件的核心功能区，腔体内壁的球面精度直接决定减震器上端的铰接自由度，赛事行驶过程中减震器会随着车轮跳动产生多维度的角度偏转，球铰结构需要允许减震器在±18度的锥角范围内自由摆动，同时不能出现旷量，否则会造成悬挂异响、减震器活塞杆偏磨的问题。腔体的开口尺寸经过精确计算，既保证球头装入后有足够的限位防止脱出，又不会因为开口过小限制减震器的最大摆动角度，避免极限压缩行程下出现运动干涉。腔体侧壁的厚度均匀过渡，从球腔最大直径处到基座连接段的壁厚变化率控制在1:3以内，避免机加工过程中出现应力变形，同时也让冲击载荷能够均匀分散到整个基座上，不会在局部出现应力集中点。

从实际装车场景来看，这个支座安装在后副车架的减震器塔顶位置，下端面与副车架安装面完全贴合，通过三颗均布的螺栓完成固定，上部球腔与减震器活塞杆顶端的球头配合，中间加注润滑脂减少铰接摩擦。在车辆过弯时，侧向载荷会通过减震器传递到这个支座上，急加速与制动时的纵向冲击也会通过球铰传递到基座，因此整个零件的受力方向是多维度的，设计时没有采用直筒式的连接结构，而是用锥形过渡段来承接不同方向的载荷，让力流沿着锥面平滑分散到圆盘基座的整个贴合面上，避免螺栓承受额外的剪切力。

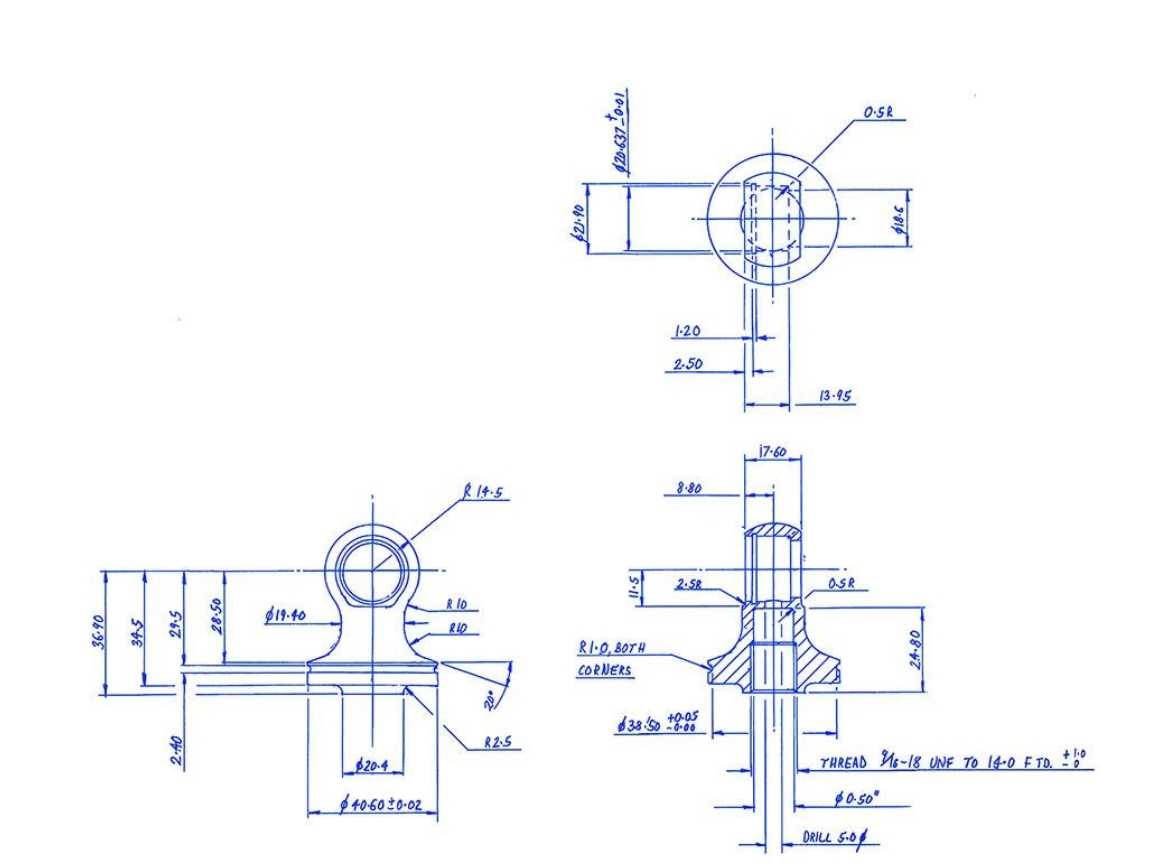

在建模过程中，球面部分的曲率需要与配套球头完全匹配，球面的表面粗糙度要求达到Ra1.6以下，减少铰接摩擦阻力；下部密封槽的尺寸公差控制在±0.05mm，保证密封圈安装后有合适的压缩量，既不会因为压缩量过大过早老化，也不会因为压缩量不足失去密封效果。安装孔的位置度公差要求控制在Φ0.1mm以内，避免安装时出现螺栓强行对位造成的装配应力，这类装配应力在赛事高频振动下很容易造成零件早期疲劳断裂。整个零件的外形没有多余的装饰结构，所有的曲面过渡都是为了优化力流传递、减少应力集中，外露的棱边都做了R0.5的倒角处理，避免安装过程中割伤密封件或者维修人员，也减少应力集中导致的开裂风险。

从使用场景的适配性来看，这个结构专门针对大马力后驱场地赛车的后悬挂特性设计，减震器的工作行程比民用车辆短30%左右，冲击载荷的频率更高，因此支座的固有频率经过校核，避开了减震器的常用工作频率区间，避免行驶过程中出现共振问题。球腔内部预留了润滑脂存储的微小空间，不需要频繁加注润滑脂就能满足整场赛事的使用需求，减少赛事维护的工作量。下部基座的环形槽除了安装密封圈之外，还能在安装时起到定位作用，装配时只要将基座卡入副车架的定位凸台就能快速完成对位，不需要反复调整安装位置，提升维修换件的效率。
