卡特尔反曲瞄准焦点安装基座结构

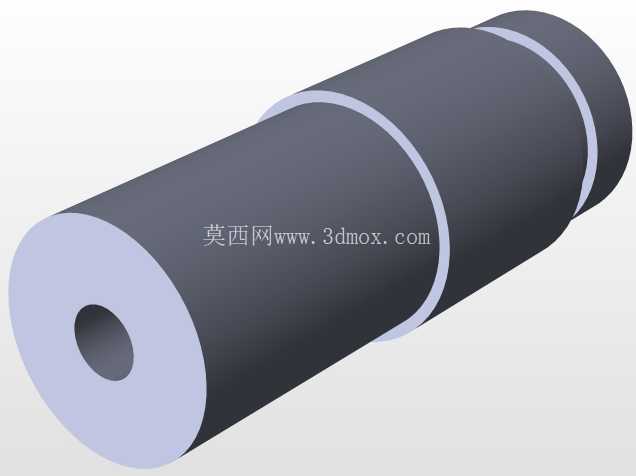

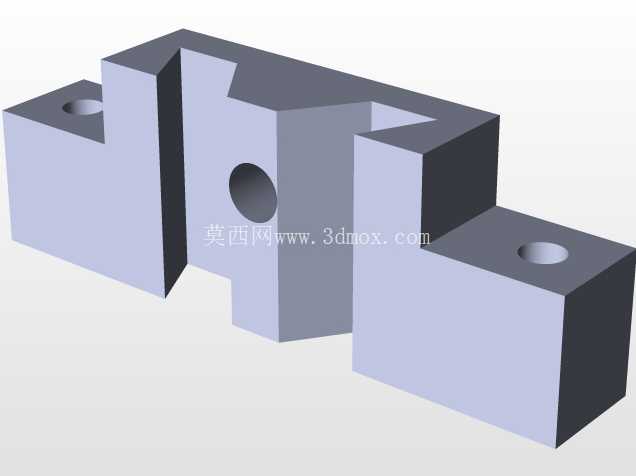

　　这款结构件是反曲类射箭器材瞄准系统的核心安装基座，日常应用场景覆盖竞技反曲弓训练、赛事级器材装配以及民用射箭爱好者的器材改装场景，作为瞄准镜与弓身之间的连接载体，承担着定位锁紧、承载瞄准组件、抵消发射震动的核心作用。从实际使用需求出发，该基座的设计首先考虑了射箭场景下的受力特性：撒放瞬间弓身产生的高频振动会沿弓把传递至瞄准组件，因此整体采用一体式铣削成型的结构逻辑，没有拼接焊缝或额外的连接紧固件，从根源上避免长期震动下的连接松动问题。结构上部的大直径沉孔是瞄准镜主杆的安装位，孔壁预留的公差带严格匹配标准瞄准杆的外径尺寸，既保证装配时的顺畅推入，又能在锁紧螺钉作用下实现无间隙抱紧，避免瞄准点在连续发射后出现偏移。

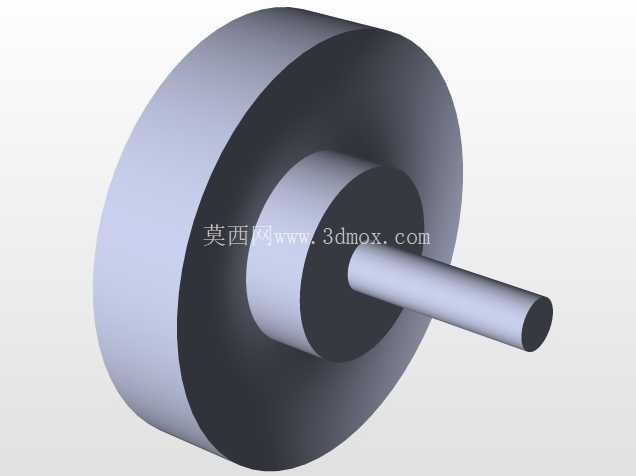

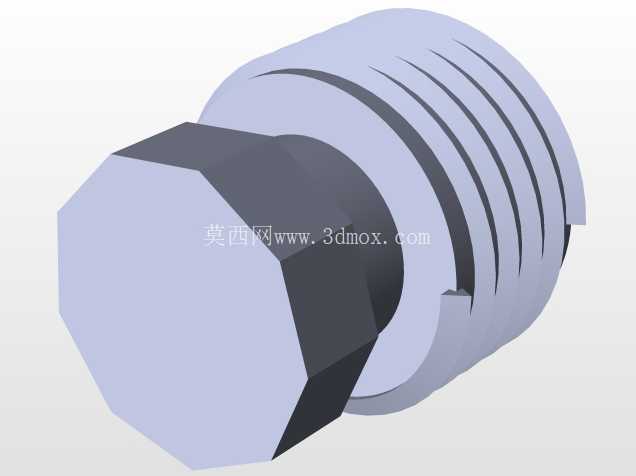

　　上部旁侧的小直径通孔是锁紧螺钉的过孔，孔位做了倒角处理，避免螺钉装配时刮伤杆体表面的氧化层，同时分散螺钉锁紧时的局部压应力，防止薄壁位置出现压溃变形。基座中部的通槽结构是与弓身瞄准安装轨的配合位，槽宽尺寸严格匹配通用反曲弓瞄准轨的标准宽度，槽的两侧面做了平面度管控，装配后能与轨面实现全贴合接触，不会出现单侧翘起的问题，保证安装后的基准面与弓身的垂直精度。下部伸出的悬臂结构上加工的横向通孔，是辅助瞄准光点组件的安装位，孔位与上部主瞄准孔的平行度公差控制在0.02mm以内，保证主瞄准点与辅助光点的同轴度校准基准统一，减少使用者校准时的调整工作量。

　　从安装边界来看，该基座的整体外轮廓尺寸经过优化，在保证结构强度的前提下尽可能压缩了横向与纵向的占用空间，安装后不会与弓身上的箭台、侧垫等其他配件产生运动干涉，即使是小尺寸的青少年款反曲弓把，也能预留出足够的调整空间。设计过程中特意在基座的非配合面做了减重缺角处理，在不影响整体刚性的位置去除多余材料，降低整体重量，避免额外重量导致弓身重心偏移，影响射手的持弓稳定性。结构上的所有棱边都做了R0.5的圆角处理，既避免加工后的锐边划伤使用者，也能减少应力集中点，提升零件的抗疲劳寿命，应对长期反复的震动载荷。

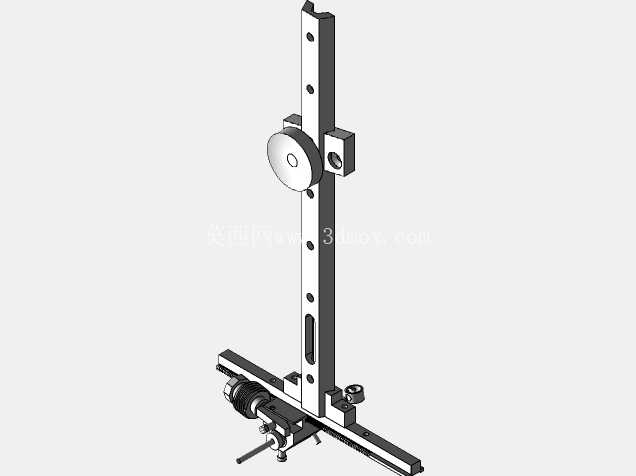

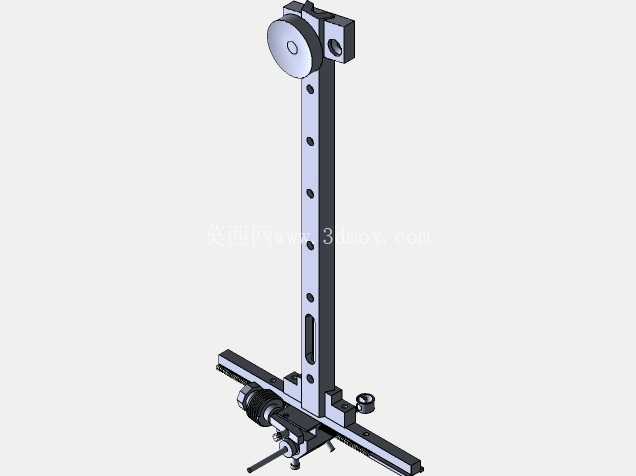

　　从加工工艺角度看，该结构适合采用整块铝合金坯料通过三轴CNC铣削成型，所有孔位与配合面都可以在一次装夹中完成加工，减少二次装夹带来的形位公差误差，加工完成后配合面不需要额外的打磨工序就能达到装配要求的表面粗糙度。实际装配时，只需要将基座的通槽卡入弓身的瞄准轨，拧紧轨侧的锁紧螺钉完成基座固定，再依次装入主瞄准杆与辅助光点组件，即可进入后续的瞄准校准流程，整个装配过程不需要额外的定制工装，普通使用者借助通用内六角扳手就能完成操作。在长期使用场景下，该结构的刚性表现足以应对日常训练中每天上百次撒放的震动载荷，不会出现结构变形导致的瞄准点漂移，配合面的耐磨特性也能保证多次拆装调整后依然保持稳定的配合精度，不会因为频繁调整瞄准位置而出现间隙过大的问题。
