健身器材配套安装式伞架固定结构

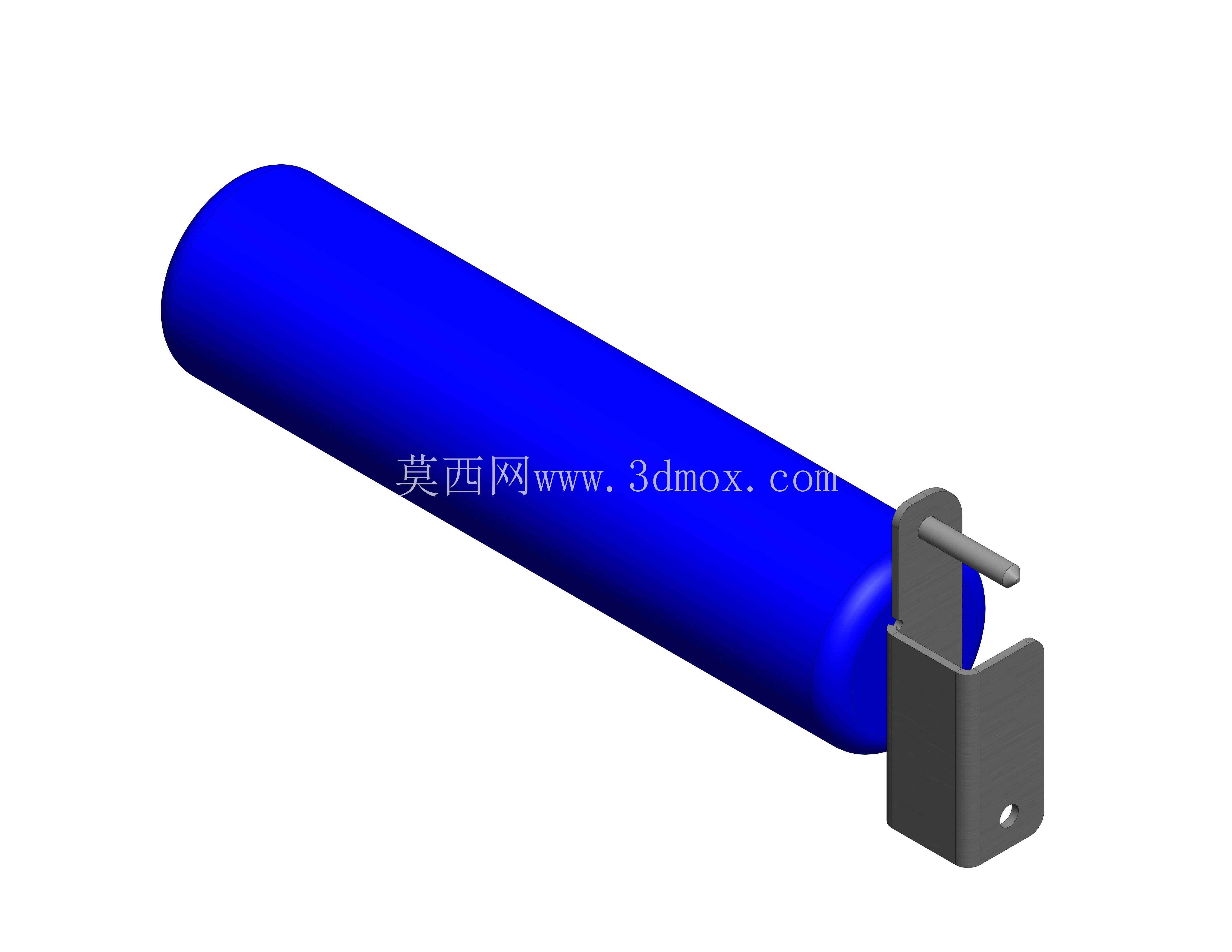

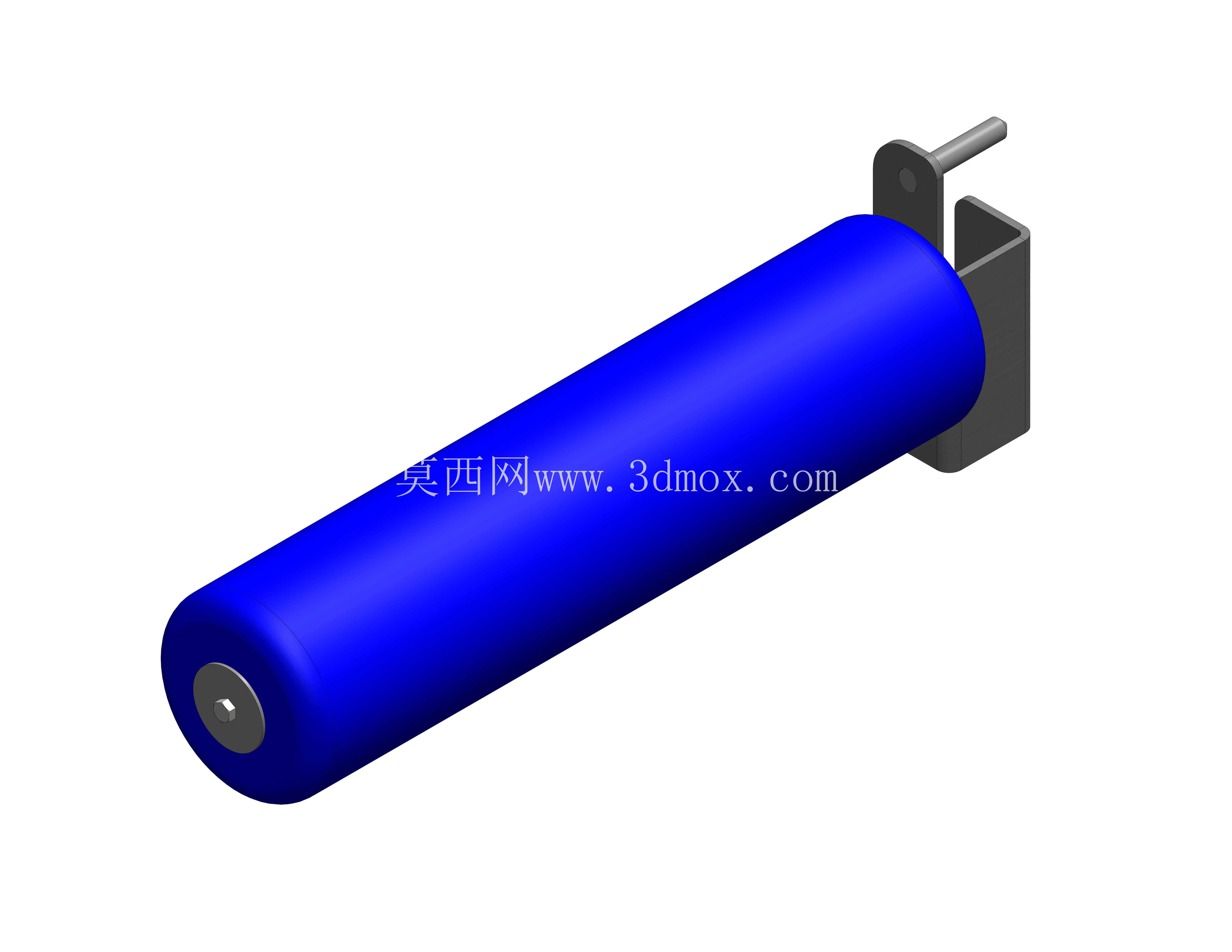

　　该伞架结构主要面向户外健身场景的器材加装需求，适配常见的户外机架类健身设备安装位，可在不破坏原有器材主体结构的前提下实现伞具的快速固定，解决户外健身过程中随身伞具无处放置、突发降雨时器材及随身物品被淋湿的实际问题。从结构组成来看，整体分为握持承载段与安装固定段两个核心部分，承载段采用长圆柱型中空结构设计，外表面做光滑圆弧过渡处理，无尖锐棱角，避免使用者在器材周边活动时发生磕碰剐蹭，内部腔体尺寸适配常规折叠伞、直柄伞的握持端直径，可稳定容纳伞具主体，防止伞具在放置过程中滑落。

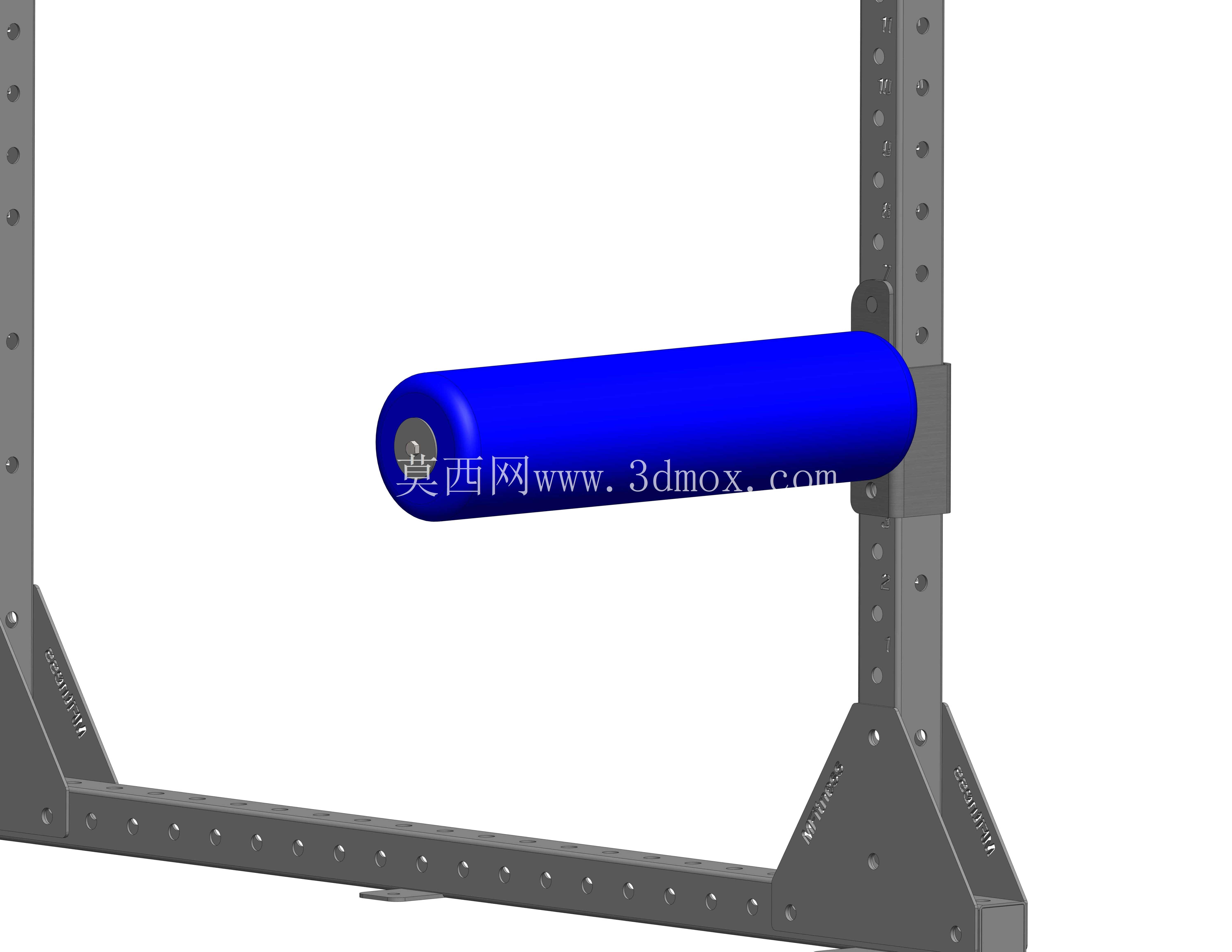

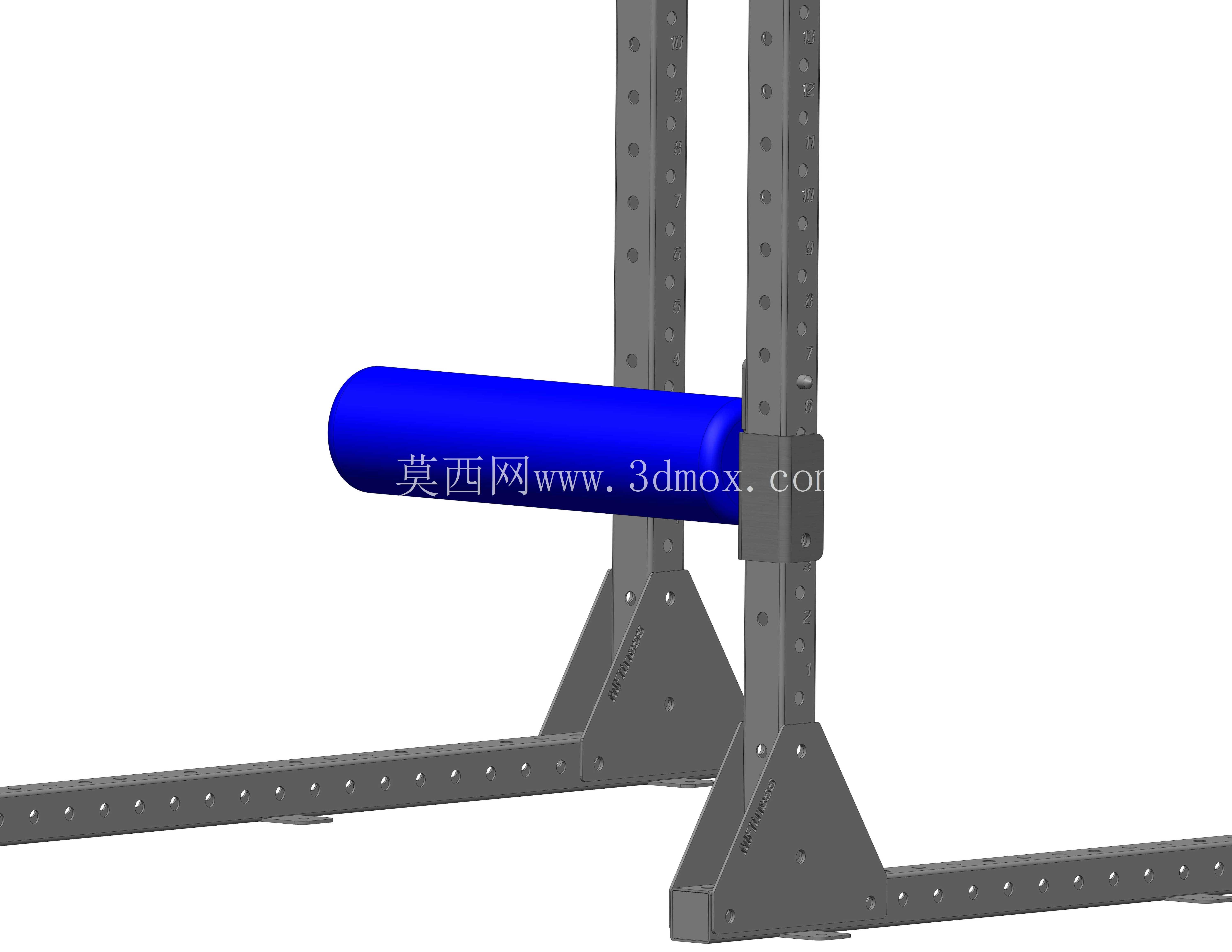

　　安装固定段采用U型夹片式结构，夹片两侧预留同轴安装孔位，可通过配套的销轴、螺栓组件与健身器材机架上的预设安装位实现铰接或刚性连接，夹片的开口尺寸匹配常规健身器材的管材外径范围，安装时无需对原有器材管材进行切割、焊接等二次加工，仅需通过紧固件锁紧即可完成装配，适配不同管径的圆管、方管机架安装需求，安装边界可覆盖直径20mm到40mm的常规健身器材管材，安装完成后整体突出机架的尺寸控制在合理范围，不会对健身者的常规动作空间造成干涉。

　　设计过程中优先考虑了户外使用的耐候性需求，承载段与固定段的连接位置做了加强筋过渡处理，可承受伞具放置时的侧向冲击力，避免长期使用后连接处出现断裂变形；固定段的锁紧结构采用防松设计，在户外长期震动、风吹的工况下不会出现紧固件松脱的问题，保障使用过程中的结构稳定性。实际使用场景中，该结构除适配健身器材外，也可拓展安装于户外休闲座椅、露营装备支架、移动作业台架等带有杆件结构的设施上，为伞具提供稳定的固定支撑，无需额外配置独立的伞座，减少户外场景下的配件携带量。

　　结构设计上充分考虑了装配的便捷性，所有安装孔位均做了倒角处理，紧固件采用标准通用件，使用者无需专用工具即可完成拆装调整，承载段的长度经过反复校核，既能够满足常规长度伞具的放置深度需求，避免伞具放置后重心过高出现倾倒，又不会过度浪费材料、增加不必要的结构重量，整体重量控制在单手可轻松持握的范围，不会给加装的器材带来过多的额外负载。固定夹片与承载段的连接角度经过优化，安装后承载段保持略微倾斜的角度，既方便使用者取放伞具，又能在降雨时让伞面残留的雨水顺着倾斜方向自然滴落，不会积存在承载段内部造成结构锈蚀。针对不同的安装场景，该结构的固定段可根据实际安装位的型材形状做适配性调整，无需改动承载段的核心尺寸即可实现多场景通用，在结构建模过程中，所有配合面均预留了合理的安装公差，避免实际加工装配时出现过盈卡滞或者间隙过大晃动的问题，相邻构件的棱边均做了倒钝处理，符合户外用品的安全设计规范，不会对使用者造成划伤风险。
