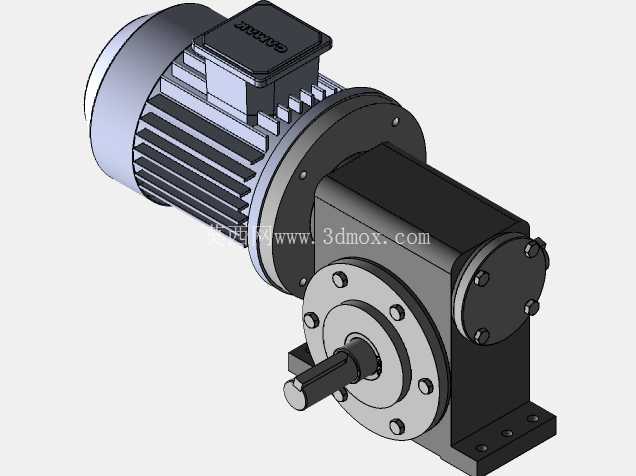

直角法兰安装式中空回转减速机壳体结构

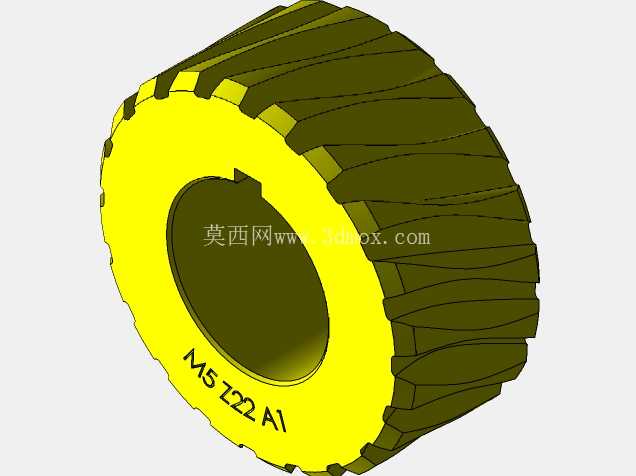

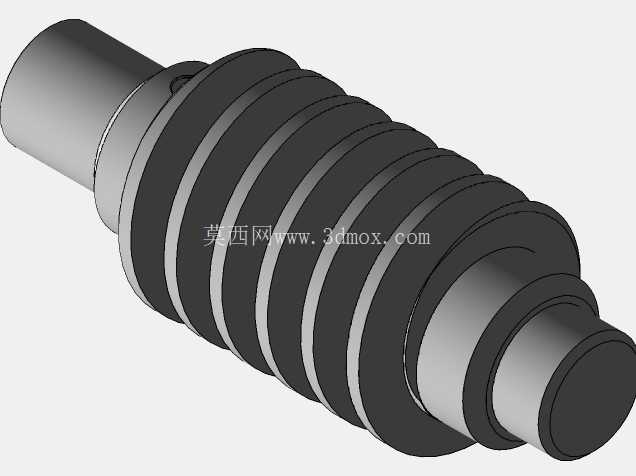

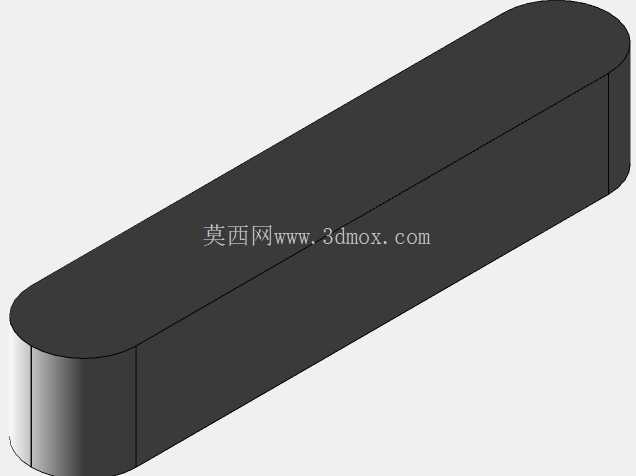

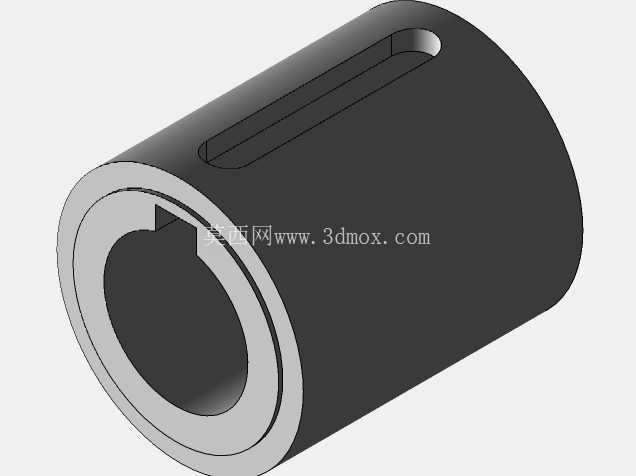

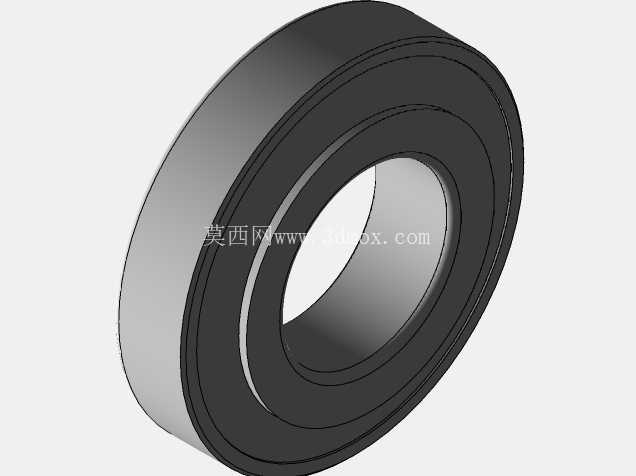

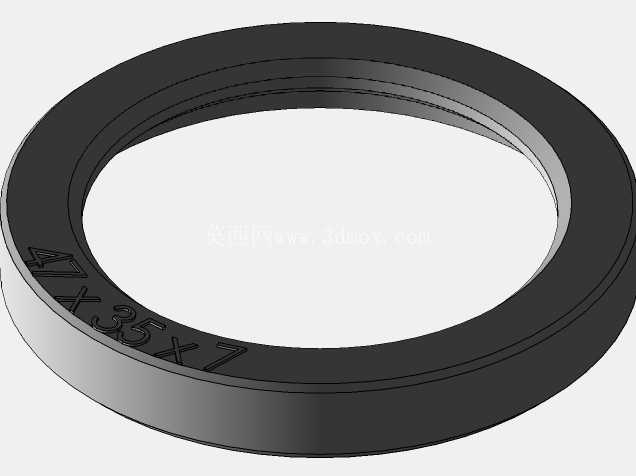

这款直角布局的中空回转减速机壳体，是配套精密回转传动场景开发的结构件，日常在自动化转台、流水线变位机构、小型伺服回转工位上都能见到同结构产品的应用，核心作用是为内部蜗轮蜗杆或者行星减速组件提供刚性支撑，同时通过自带的安装底座完成与设备机架的固定，前端的大口径法兰则用来连接需要实现回转动作的负载端，比如工装夹具、检测探头、物料载盘这类需要精准角度调整的部件。

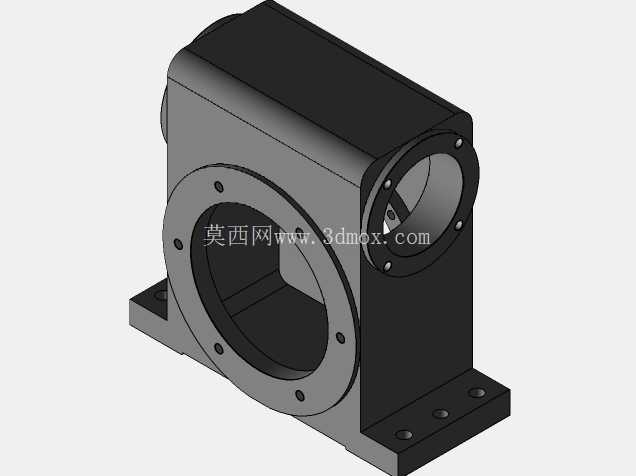

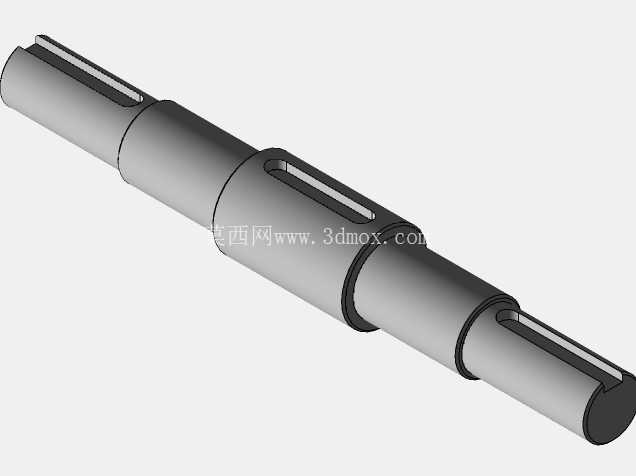

从结构设计逻辑来看，整体采用L型直角布局，将输入轴与输出轴的传动方向做90度换向，能有效压缩传动单元的轴向安装空间，很多设备内部走线或者穿设气路、液路管路的场景，会特意选用这种带中空通腔的结构，管路可以直接从输出端的中空位置穿过，避免回转过程中管线缠绕拉扯，省去额外加装拖链的空间占用。壳体本体采用一体化铸造成型后做二次机加工的工艺路线，底座部分预留了四个沉头安装孔，安装时可以直接从底座上方穿入螺栓固定在设备安装面上，不需要在底座下方预留拧螺栓的操作空间，对安装空间局促的紧凑型设备非常友好。

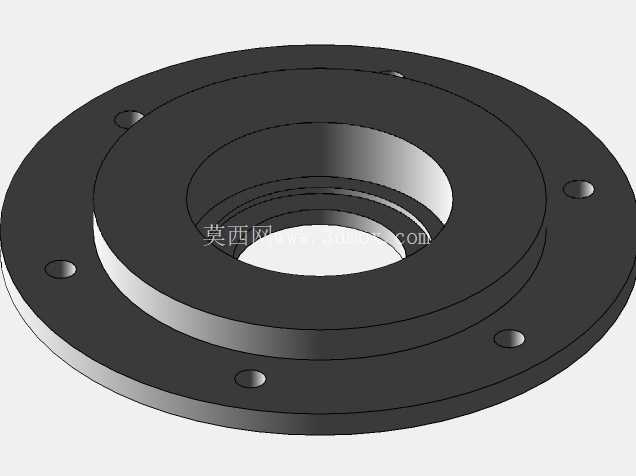

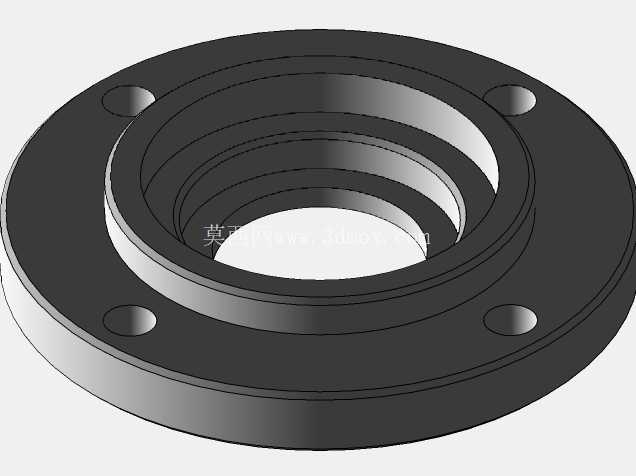

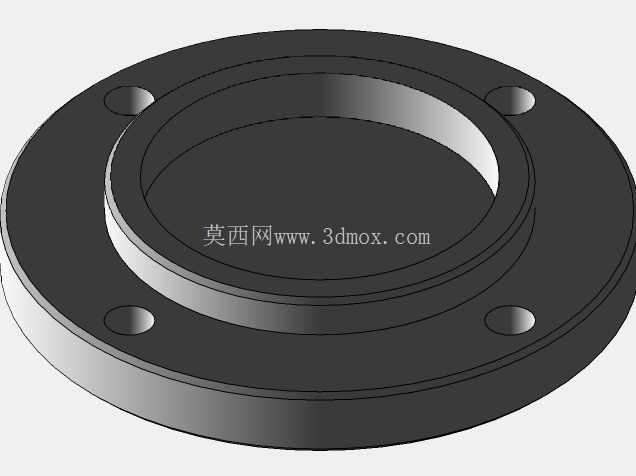

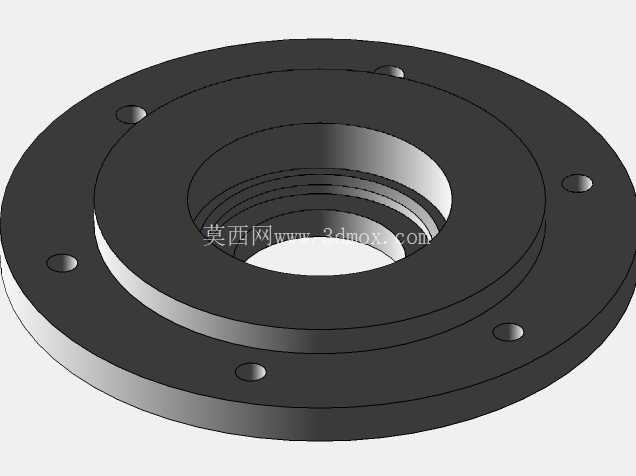

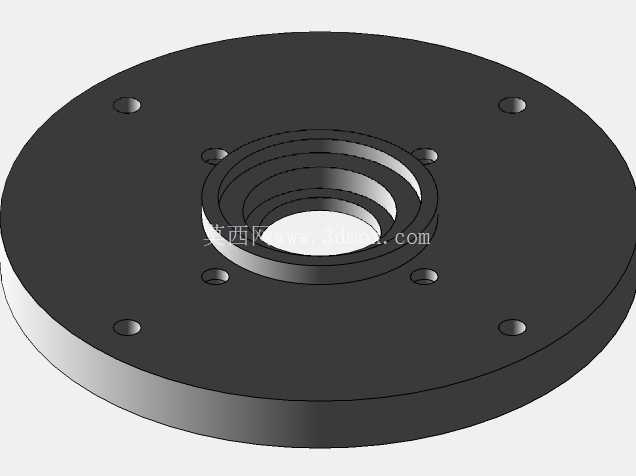

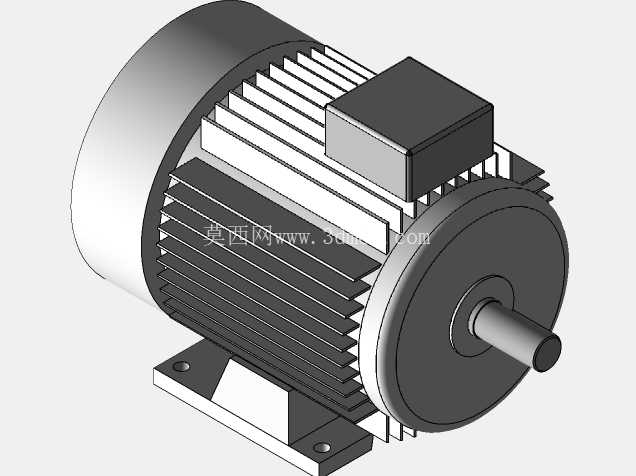

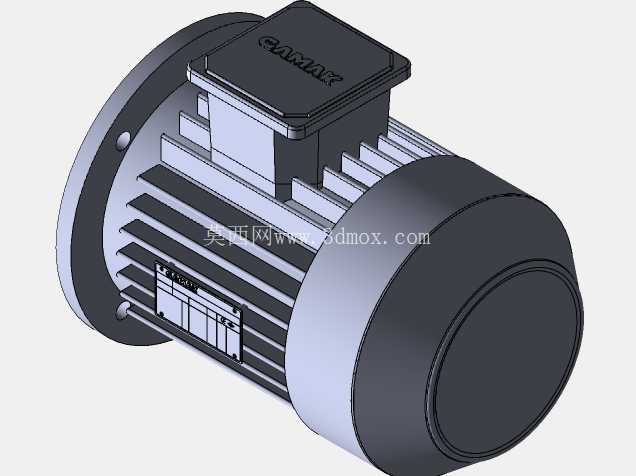

前端输出法兰的端面做了一圈均匀分布的螺栓孔，孔位按照通用回转负载的安装标准排布，能适配多数常规规格的回转工装连接，法兰止口做了精车处理，装配时可以直接通过止口定位，保证输出端的回转同轴度，减少负载运转时的径向跳动。输入侧的法兰端同样预留了对应安装孔位，能直接匹配标准规格的伺服电机或者步进电机，不需要额外加工转接法兰，降低装配环节的加工成本。壳体的壁厚经过受力仿真校核，在额定输出扭矩负载下，壳体的形变控制在微米级，不会因为长期受径向力出现安装面偏移，保证内部传动组件的啮合精度，延长减速单元的整体使用寿命。

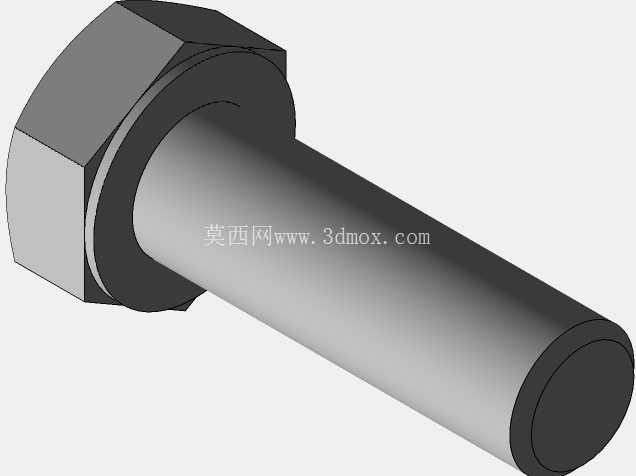

实际选型安装时需要注意，底座的安装面平面度要求控制在0.02mm以内，避免强行锁紧螺栓导致壳体变形，卡滞内部传动零件；前端法兰连接负载时，螺栓的锁紧扭矩要符合对应规格螺栓的预紧力要求，不要过压导致法兰端面变形影响回转精度。中空通腔的内径尺寸可以满足常规直径的管线穿过，如果需要穿更大直径的管路，还要核对通腔的实际有效通径，避免安装时出现干涉。壳体外侧的非加工面做了喷塑处理，能适应一般工业车间的油污、粉尘环境，加工面都做了防锈处理，仓储和装配过程中不容易出现锈蚀问题。

这类结构的减速机在3C电子装配设备、小型检测转台、光伏组件变位机构上应用非常广泛，相比同轴式减速机，直角中空的结构能更好地适配设备内部的空间布局，把动力输入单元布置在设备侧面，让出输出端正前方的空间给操作工位或者检测组件，很多做紧凑型自动化设备的结构工程师在选型时，会优先考虑这类结构的减速单元，在保证传动扭矩和回转精度的前提下，尽可能压缩设备整体体积。
