多参数可调式健身练习盒支撑结构

　　该结构主要面向家用健身、小型工作室健身场景设计，可作为盒装健身练习组件的核心支撑调节部件，适配不同身高、不同训练动作的使用需求，解决常规固定健身支撑件无法适配多姿态训练的痛点。从实际使用场景来看，日常进行上肢推胸、核心稳定、下肢支撑类训练时，不同训练动作对支撑面的高度、倾斜角度要求存在明显差异，常规固定高度的健身凳或支撑块无法覆盖全场景训练需求，该结构通过中部的立柱升降配合上下支撑面的角度调节，可实现支撑高度在200mm至450mm区间连续调整，上支撑面的倾斜角度可在0至25度范围内锁定，能够匹配卧推、斜板支撑、单臂俯身撑等十余种常规健身动作的姿态要求。

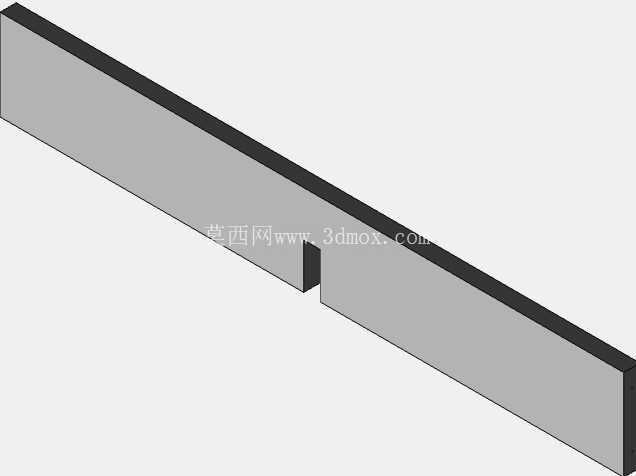

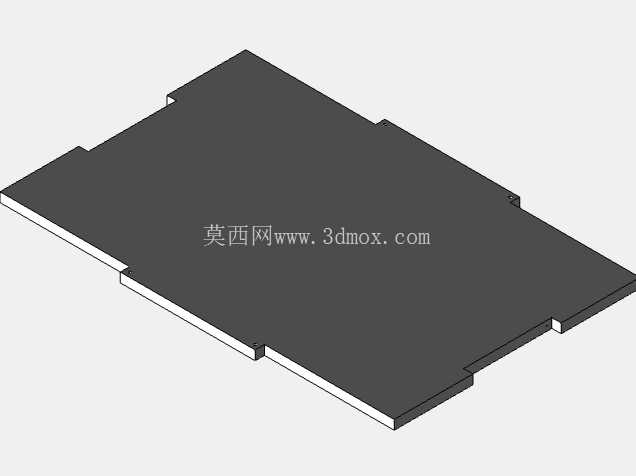

　　设计过程中优先考虑了结构的稳定性与调节便捷性，底部支撑采用加宽平板结构，整体投影尺寸为420mm*280mm，安装时无需额外打孔固定，依靠自身重量与底部防滑纹理即可实现稳定放置，适配家庭木地板、瑜伽垫、健身房地胶等多种地面环境，不会对地面造成压痕或滑动位移。中部升降立柱采用方形截面型材配合锁紧套结构，调节时只需松开侧面的锁紧旋钮即可调整高度，调整到位后旋紧旋钮即可实现无间隙锁定，避免训练过程中出现支撑面下沉或晃动的问题，立柱与上下支撑面的连接部位采用加强筋过渡，可承受最大120kg的垂直载荷，满足绝大多数成年使用者的训练承重需求。上支撑面采用弧形边缘设计，表面预留了防滑垫安装位，使用时可搭配橡胶防滑垫提升接触摩擦力，避免训练过程中肢体打滑造成运动损伤，支撑面边缘做了R10的圆角处理，没有尖锐棱角，即使训练过程中肢体磕碰也不会造成严重划伤。上下支撑面之间的横向调节杆可实现上支撑面的前后位置微调，微调行程为80mm，适配不同臂长使用者的动作习惯，不需要挪动整体设备即可调整支撑点的前后位置，提升使用过程中的便捷性。

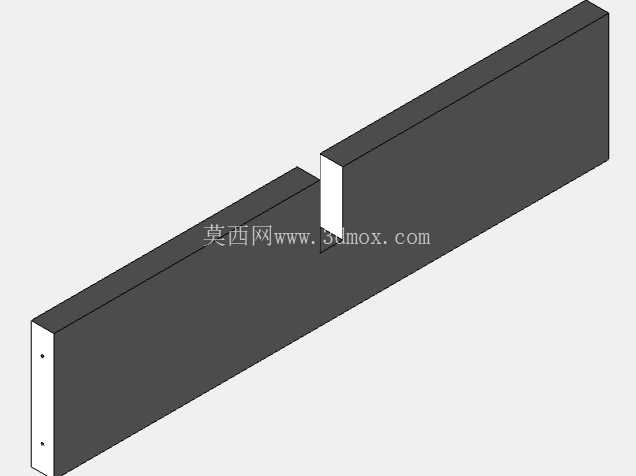

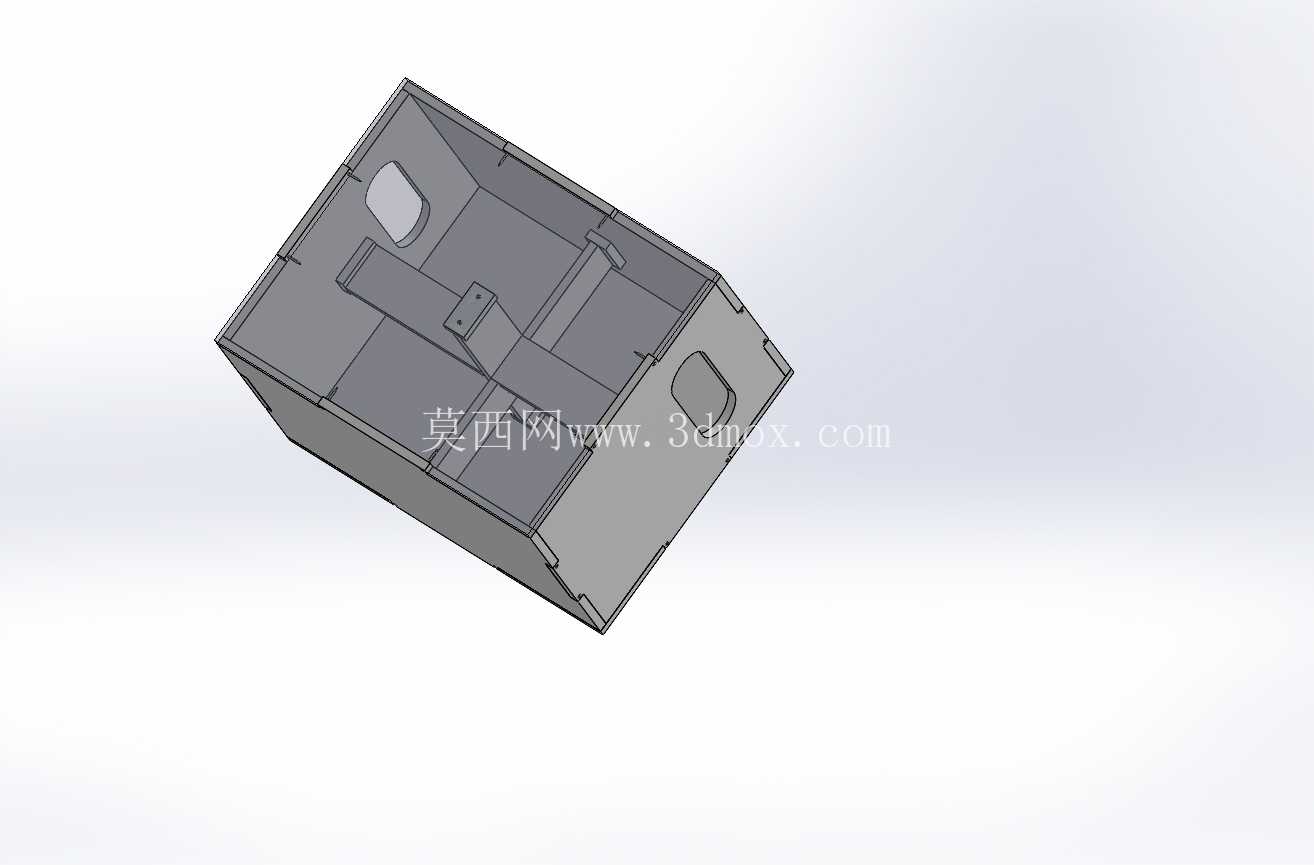

　　从建模逻辑来看，整个结构采用参数化设计思路，所有配合尺寸均预留了标准件安装公差，立柱与锁紧套的配合采用H8/f7间隙配合，既保证调节过程顺畅无卡滞，又不会出现配合间隙过大导致的晃动问题，所有连接部位的螺丝孔均采用沉头设计，安装后螺丝端面不突出结构表面，避免刮蹭衣物或皮肤。该结构可单独作为可调式健身支撑块使用，也可搭配外部盒装外壳组成完整的盒装健身练习套装，收纳时可将高度降至最低，整体收纳厚度仅为120mm，可塞入床底、衣柜缝隙等狭小空间，解决家用健身器材收纳占用空间大的问题。

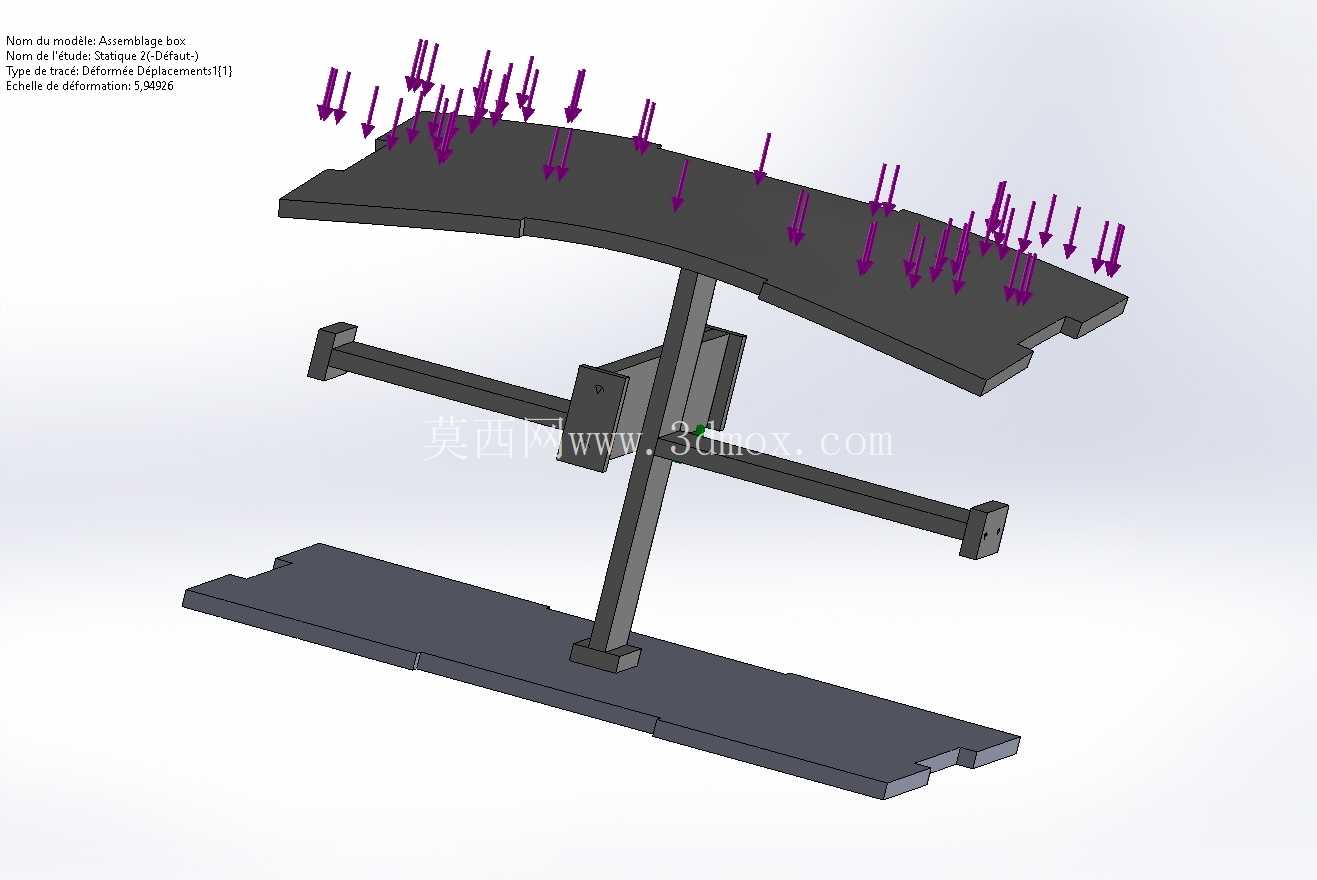

　　实际生产过程中，该结构的所有钣金件均可采用激光切割折弯工艺加工，立柱可直接采购标准方形铝型材进行裁切加工，不需要开模即可实现小批量生产，有效降低生产制造成本，适合家用健身器材厂商作为配套支撑结构选用，也可供健身爱好者自行加工制作个性化健身辅助器材。结构的受力点均做了应力分散处理，通过有限元受力分析验证，在最大载荷工况下，结构最大变形量不超过0.3mm，完全满足日常健身训练的刚度要求，不会出现长期使用后的结构变形问题。
