壁挂式工业直爬梯带休息平台结构

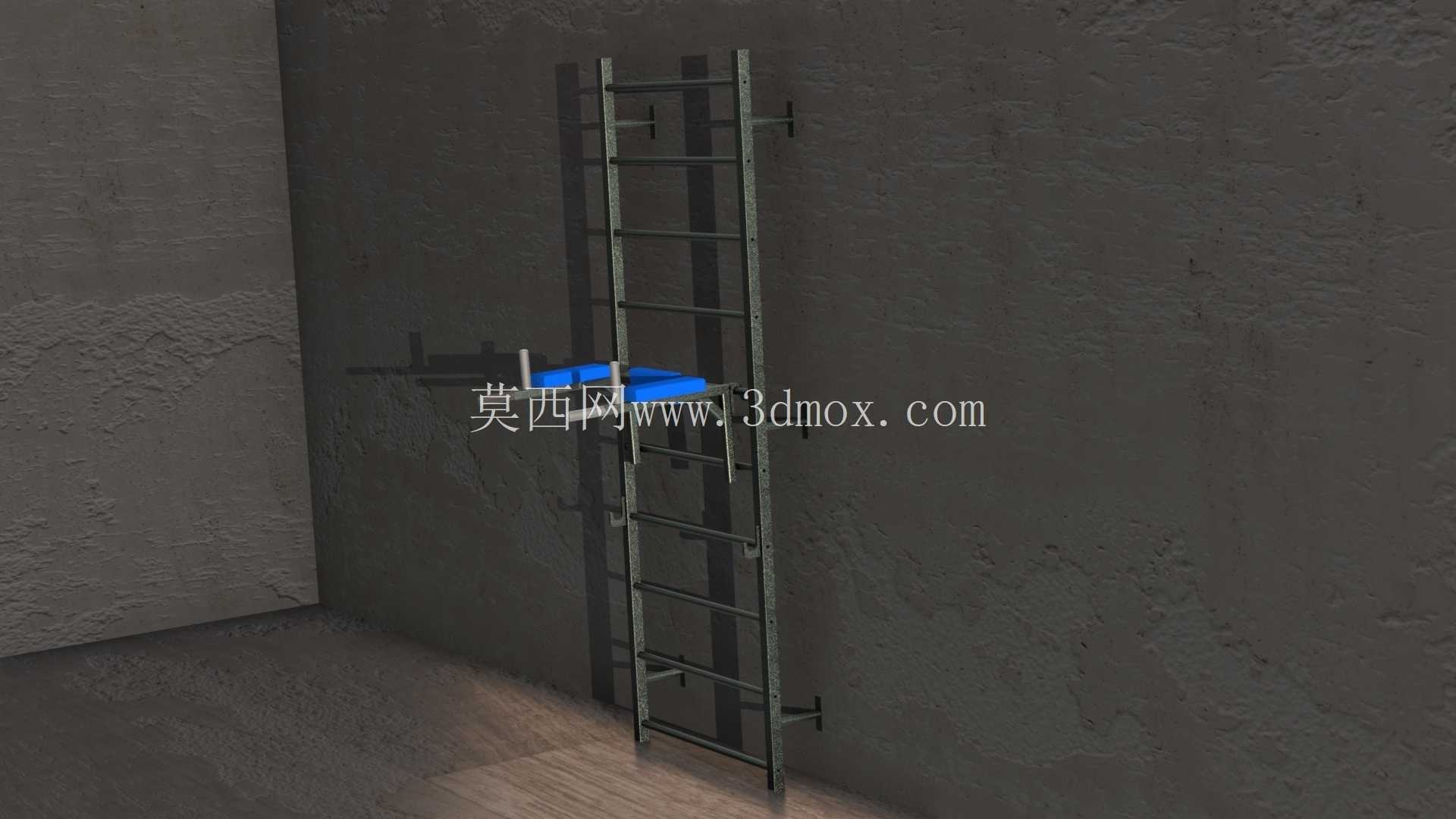

　　日常做厂区竖向通道配套结构设计时，壁挂式直爬梯是绕不开的常用构件，这类构件大多用在厂房外墙设备检修、管廊竖向通行、罐体侧方登高这类场景，区别于落地式梯具，壁挂安装的形式完全不占用地面通行空间，对于场地局促的工业现场来说适配性极强。做这个结构的三维建模时，最先要锚定的是安装边界条件：爬梯整体通过背部的四个壁挂支架与混凝土墙体完成固定，上下两组支架分别对应梯段的上部1/4与下部1/4位置，支架采用角钢焊接成型，与墙体连接的端板预留膨胀螺栓安装孔，孔位做长圆孔设计，抵消现场墙体施工的尺寸偏差，避免安装时出现孔位对不上的问题。

　　梯身主体采用等边角钢做两侧主纵梁，纵梁之间的踏步采用圆钢等间距焊接固定，踏步间距严格控制在300mm，符合人体登高时的步幅习惯，踏步表面做滚花处理，潮湿环境下也能保证足够摩擦力，避免人员踏滑。考虑到长距离登高的人员休息需求，在梯段中部位置设置了一体化的休息小平台，平台采用花纹钢板做踏面，侧边设置高度150mm的挡脚板，防止工具从平台边缘滑落，平台与梯身的连接采用满焊工艺，焊后做打磨清渣处理，避免应力集中。爬梯整体宽度控制在600mm，刚好满足单人携带轻便检修工具通行的需求，不会因为过宽造成材料浪费，也不会因为过窄导致通行时剐蹭衣物。

　　设计时特意将爬梯与墙面的净距控制在150mm，保证人员登梯时脚尖不会碰到墙面，同时也不会因为间距过大导致人员失足从梯身与墙面的间隙坠落。梯段顶部与上层作业平台的衔接处，做了向外延伸的扶手段，扶手延伸长度超过平台边缘1200mm，人员登到顶部跨入平台时可以全程抓握扶手，保证转换位置时的身体稳定性。建模过程中所有焊接节点都做了1:1还原，没有省略焊缝的位置标注，后续出工程图时可以直接提取节点做焊接工艺要求。这类爬梯的载荷设计按照单人通行加随身工具总重150kg做校核，纵梁的挠度控制在梯段长度的1/400，人员登梯时不会出现明显的晃动感。

　　不同于民用梯具，工业用壁挂爬梯不需要做过多的装饰性结构，所有构件都以实用、易加工、易安装为核心，圆钢踏步采购成品光圆钢筋现场切割焊接即可，纵梁角钢也是市场上极易采购的常规型材，不需要开模定制，整体加工成本低，现场安装时只需要先在墙面标记固定孔位，打孔安装膨胀螺栓固定支架，再将预焊接好的梯段整体吊装与支架焊接固定即可，安装效率高，后期维护只需要定期检查焊缝是否开裂、螺栓是否松动，维护成本极低。对于不同的安装场景，只需要调整梯段总长度、壁挂支架的间距，就可以适配不同的登高高度，不需要重新做整体结构设计，模块化的设计思路可以大幅减少重复设计的工作量。
