十二金刚迷宫式弹性接触导电连接结构

　　本次拆解分析的这款多组并联弹性接触结构，在通讯设备内部的板对板连接、模块与主板的信号导通场景中应用十分广泛，区别于常规单臂弹片结构，该结构采用十二组完全一致的迷宫式弯折单元并联排布，核心解决了小空间内大接触行程、低接触阻抗、高抗疲劳性能的平衡问题。从实际使用场景来看，这类结构常布置在通讯终端的射频模块连接位、电池触点、天线馈点位置，日常使用中设备的跌落、装配公差累积、外壳形变带来的位置偏移，都需要接触结构具备足够的形变冗余量，常规单臂弹片如果要达到同等形变行程，要么需要占用更大的纵向安装空间，要么会因为弯折半径过小导致应力集中，在数千次插拔或形变后出现金属疲劳导致接触失效。

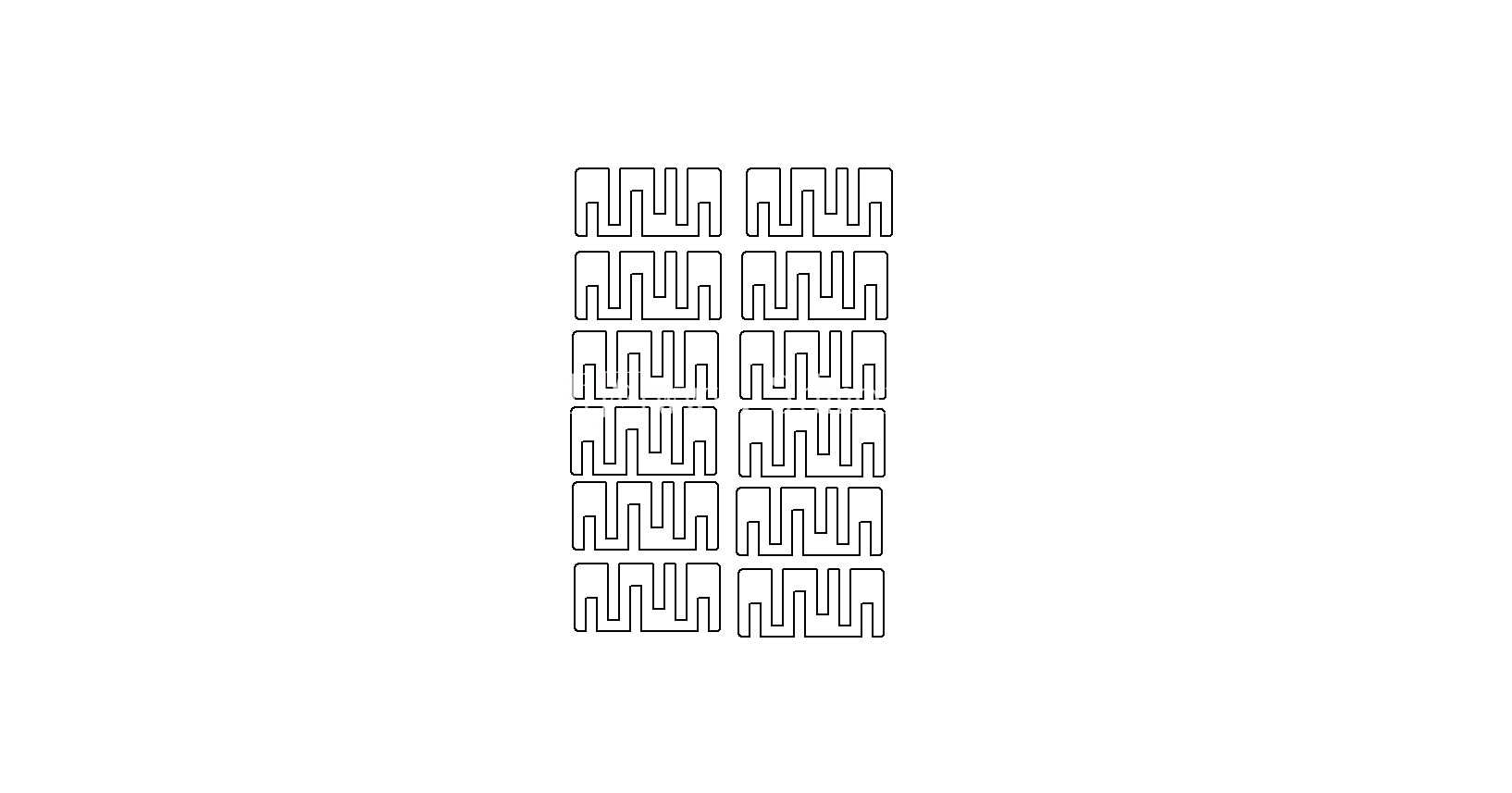

　　从设计思路上看，每一组接触单元都采用了多道连续U型弯折的迷宫式走线，这种结构相当于把单片弹片的有效形变长度通过多次弯折折叠在极小的平面区域内，在不增加结构外轮廓尺寸的前提下，大幅提升了弹片的可形变行程，同时每道弯折处都做了等半径的圆角过渡，避免了直角弯折带来的应力集中点，让金属片在受压形变时应力能够均匀分散在每一段弯折臂上，不会出现局部应力超过材料屈服强度的情况。十二组单元采用双列对称排布，每列六组单元沿纵向等距排列，相邻单元之间预留了足够的间隙，避免受压形变时相邻弹片出现接触短路，同时双列排布的方式也让接触点的覆盖范围更宽，即使对接的导电面存在轻微的平面度误差，也能保证至少有三组以上的单元能够形成有效接触，大幅降低接触不良的概率。从安装边界来看，整个结构的外轮廓为规整矩形，所有弹片单元的底部都连接在同一平面的基底上，基底可以直接通过SMT工艺焊接在PCB板上，不需要额外的固定结构，弹片的自由端高度统一，接触端面做了微小的圆弧凸起，既可以减小接触时的摩擦力，也能在对接时刺破接触表面的氧化层，降低接触电阻。在材料选型的适配性上，这种迷宫式结构对材料的弹性模量适配范围更宽，即使采用常规的铍铜或者磷青铜带材，不需要做额外的加厚处理就能达到要求的接触压力，相比同性能的常规弹片能够节省约30%的材料用量。

　　从受力特性来看，当接触端面受到垂直方向的压力时，每一段弯折臂都会产生对应的弹性形变，整体的弹力曲线十分平缓，在0.3mm到1.2mm的压缩行程范围内，接触压力能够稳定维持在0.8N到1.5N之间，不会出现行程末端压力陡增的情况，既能够保证足够的接触压力降低接触阻抗，也不会因为压力过大导致对接的PCB板或者模块出现变形。在装配容错性上，该结构允许对接平面存在最大0.2mm的横向偏移，偏移时接触端面的圆弧面会自动导正，不会出现弹片被压歪卡滞的情况，这对于通讯设备的自动化装配十分友好，能够降低装配过程中对定位精度的要求，提升产线的装配良率。

　　另外这种多单元并联的结构还有一个隐性优势，就是在通过大电流时，十二组接触单元相当于并联的导电通路，能够有效降低整体的导通电阻，减少大电流通过时的发热问题，在通讯设备的大电流供电触点位置使用时，不需要额外增加弹片的宽度就能满足载流要求，进一步节省了结构占用的空间。从结构的工艺性来看，整个零件可以通过单副连续冲压模具一次成型，所有的弯折工序都可以在级进模上完成，不需要后续的二次加工，成型后只需要做表面镀金处理就能满足防氧化和低接触电阻的要求，量产时的工艺稳定性很高，单件的加工成本相比同性能的复杂结构弹片低40%左右。在实际的可靠性测试场景中，这类结构经过10000次压缩循环后，接触压力的衰减率能够控制在10%以内，接触电阻始终维持在10毫欧以下，完全能够满足通讯设备全生命周期的使用要求，即使在高低温循环、振动冲击的严苛环境下，也不会出现接触瞬断的问题。
