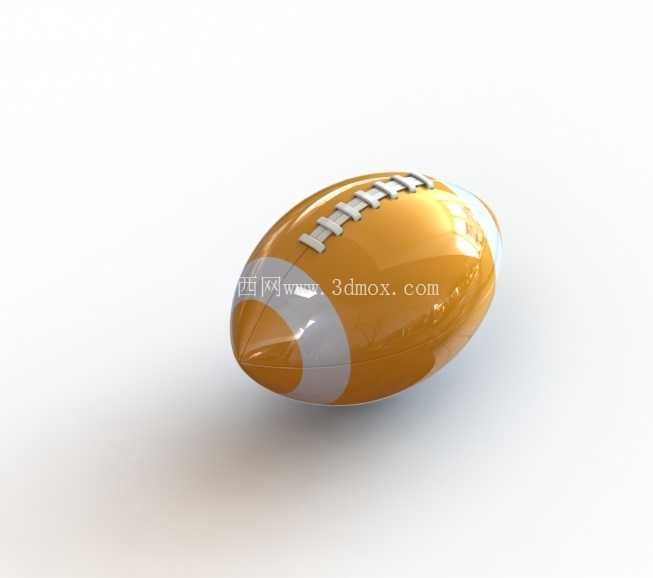

美式橄榄球运动器材三维结构设计

在日常的运动器材结构设计工作中，球类产品的曲面建模一直是曲面设计练习与实际产品开发的典型案例，美式橄榄球作为椭球类运动器材的代表，其结构设计逻辑既可以作为三维曲面建模的实操训练载体，也能为实际运动器材的产品开发提供结构参考。从实际应用场景来看，这类椭球结构的设计逻辑不仅服务于专业运动器材的生产制造，在文创周边开发、工业造型曲面练习、异形壳体结构验证等场景中也有很高的复用价值，很多刚接触三维曲面建模的工程师，都会选择这类对称椭球结构作为曲面放样、曲面剪裁、实体加厚等命令的练习对象，相比规则的球形结构，橄榄球的长轴短轴比例变化、曲面过渡的顺滑度控制，更能考验建模者对曲面连续性的把控能力。

从产品功能特性来看，美式橄榄球的椭球外形是其核心功能载体，长轴与短轴的比例控制直接决定了球体在空中飞行时的气动稳定性，以及落地后弹跳轨迹的可控性，实际建模过程中，首先要确定的就是长轴与短轴的基准尺寸，通常这类标准比赛用球的长轴尺寸控制在280mm左右，短轴最大直径控制在170mm左右，整个球体沿长轴方向完全对称，沿短轴截面为正圆形，这种对称特性可以在建模时大幅减少重复工作量，只需要完成四分之一曲面的构建，就可以通过镜像、缝合命令完成整体曲面的生成。设计思路上，不需要采用复杂的曲面扫描命令，优先选择旋转凸台作为基础特征就能快速生成基础椭球实体，之后再针对球体表面的防滑纹理、接缝结构进行细节处理，很多新手在建模时容易忽略曲面加厚的厚度均匀性问题，实际生产中这类球类产品的外壳壁厚通常控制在3-4mm，加厚过程中要注意检查曲面是否存在曲率突变的区域，避免出现加厚失败或者壁厚不均的问题，壁厚不均会直接导致球体充气后重量分布偏移，影响实际使用时的飞行轨迹。

从安装边界与结构配合来看，如果是做可拆解的橄榄球模型设计，还要考虑内部气嘴的安装位置，气嘴通常设置在长轴一端的端面中心，建模时要预留出直径8mm左右的安装孔位，孔位周边要做局部加厚处理，避免充气时应力集中导致孔位开裂。表面的防滑纹理设计不需要做过于复杂的凹凸结构，通常采用深度1.5mm的浅凹槽纹理即可，纹理走向沿长轴方向对称分布，既可以保证手持时的摩擦力，也不会因为凹槽过深导致曲面建模时出现碎面。很多工程师在练习这类曲面建模时，容易陷入过度追求细节的误区，实际上对于这类对称类曲面产品，首先要保证的是整体曲面的G2连续性，也就是曲面之间的曲率顺滑过渡，避免出现肉眼可见的棱线，之后再逐步添加细节特征，如果一开始就着手做表面纹理，很容易在后续调整整体比例时出现特征报错，反而降低建模效率。

在实际的工业设计场景中，这类椭球曲面的建模逻辑还可以延伸到其他产品的设计中，比如手持式电动工具的手柄曲面、压力容器的椭球封头、儿童玩具的异形球壳等，掌握这类对称椭球的曲面控制方法，能快速应对很多类似的回转类曲面设计需求。建模过程中还要注意实体的拔模角度处理，如果模型后续要用于注塑模具开发，球体表面的纹理凹槽要做不小于1度的拔模斜度，避免模具开模时出现粘模的问题，虽然很多时候这类建模练习只是用于结构展示，但养成面向制造的设计习惯，能让三维模型不再是单纯的视觉展示文件，而是可以直接对接生产的有效工程数据。另外在做曲面缝合时，要逐一检查每个曲面片的边界是否完全贴合，避免出现微小的缝隙导致后续无法生成实体，很多新手在做镜像曲面时容易忽略镜像基准面的选择，导致两个半面之间出现0.01mm级别的错位，这类微小错误在视觉上很难发现，但在后续做实体加厚或者工程图导出时就会出现报错，需要花费大量时间排查问题。
