通讯设备用阶梯式定位安装连接构件

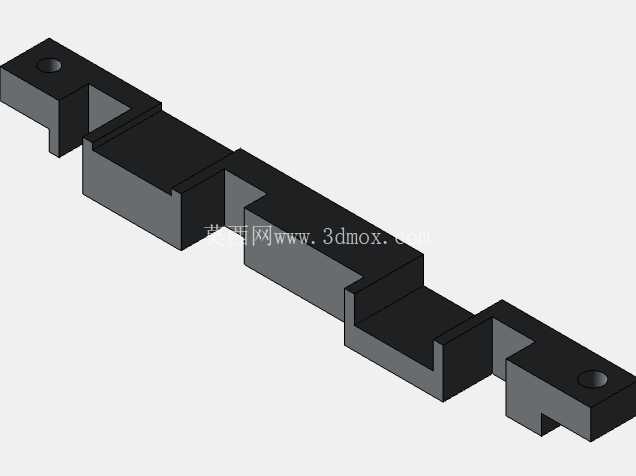

　　在通讯终端及配套设备的内部装配场景中，这类阶梯式定位构件主要承担板卡与壳体之间的间距支撑、对位锁附功能，常见于壁挂式通讯中继设备、桌面型信号转换终端的内部结构层，用来抵消不同功能模块之间的高度差，避免PCB板上的贴片元件与金属壳体直接接触造成短路，同时为接插件预留足够的插拔操作空间。从结构设计逻辑来看，构件整体采用等宽长条式布局，两端设置带沉孔的安装耳，沉孔深度刚好覆盖标准盘头螺丝的头部高度，安装后螺丝端面不会突出构件表面，不会干涉上层模块的平贴装配；中间段采用连续凹凸阶梯结构，每一级台阶的高度差对应通讯设备内部不同功能板的堆叠间距，台阶的垂直面做了0.2mm的拔模斜度，既方便注塑或铣削加工时的脱模/退刀，也能在装配时起到导向作用，让板卡顺着台阶斜面滑入定位位置，减少装配时的对位调整时间。

　　构件的总长度需要匹配通讯设备内部的安装腔跨度，两端安装孔的中心距严格对应壳体上预设的铜柱位置，安装孔直径比常用的M3螺丝大0.1mm，预留装配公差补偿量，避免因壳体注塑收缩导致孔位错位无法安装；阶梯段的每一级凸台宽度统一设置为6mm，刚好支撑PCB板的边缘非布线区域，不会遮挡板上的走线或元件焊盘，凸台的顶面平面度控制在0.05mm以内，保证板卡安装后不会出现翘曲，避免板上的贴片接插件因为应力倾斜导致接触不良。

　　实际使用中，这类构件不需要做额外的表面处理，采用ABS或冷轧钢材质即可满足强度要求，因为其主要承受垂直方向的压紧力，侧向受力极小，阶梯结构的根部做了R0.5的圆角过渡，避免应力集中导致长期使用后出现断裂；两端的安装耳下方设置了0.1mm的定位凸点，装配时可以先卡入壳体上的预定位孔，不需要人工手扶就可以直接拧螺丝，大幅提升流水线装配的效率。不同于普通的等高支撑柱，这种连续阶梯结构可以同时适配三层不同高度的板卡安装，不需要在腔体内设置多种不同高度的支撑柱，减少了物料种类，降低仓储和装配的出错概率；构件的侧面没有多余的凸起结构，整体宽度控制在12mm以内，不会占用通讯设备内部过多的布线空间，线材可以顺着构件侧面的凹槽区域排布，用扎带直接固定在构件的台阶间隙处，不需要额外设置线卡。

　　在设计建模过程中，需要重点关注每一级台阶的高度公差，因为通讯设备内部的射频模块对安装间距非常敏感，高度偏差超过0.3mm就可能导致信号屏蔽效果下降，所以建模时每一个台阶的高度尺寸都需要标注公差要求，两端沉孔的同轴度也要控制在0.1mm以内，避免螺丝安装时出现偏斜顶坏壳体的铜柱。另外，构件底部与壳体接触的平面做了网格状的防滑纹理，不需要额外粘贴泡棉就可以增加与壳体之间的摩擦力，设备受到轻微震动时构件不会出现移位，保证板卡之间的连接稳定性；阶梯的凹处深度设置为3mm，刚好可以容纳板卡边缘的定位凸边，装配后板卡不会出现水平方向的窜动，即使设备跌落也不会出现板卡移位的问题。
