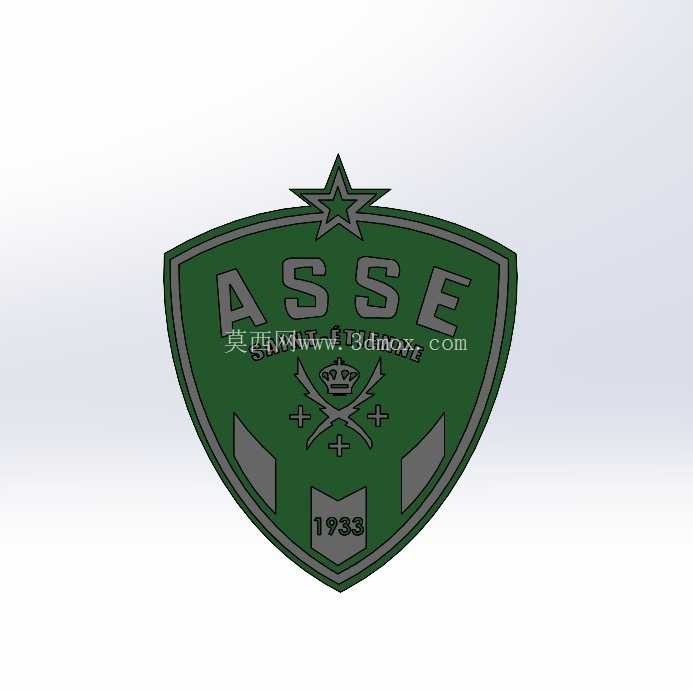

圣埃蒂安足球俱乐部盾形标识立体造型

　　这款立体标识造型的设计，最初是面向体育周边衍生品开发、场馆导视系统制作、球迷文创产品生产场景做的结构落地，区别于平面印刷的队徽，立体造型需要兼顾不同安装场景的适配性，比如球迷用品商店的墙面嵌入式安装、俱乐部荣誉室的展陈摆放、官方周边文创的开模打样参考，都需要精准的三维结构数据做支撑。从结构设计逻辑来看，整体采用对称式盾形基底，顶部的星形凸起做了1.2mm的拔模斜度处理，避免后续注塑或者激光切割加工时出现卡模问题，盾面的字母浮雕区域做了0.8mm的下沉深度，既保证视觉上的层次感，又不会因为浮雕过深在批量压制成型时出现填料不足的缺陷。

　　中间的交叉佩剑与皇冠元素，边缘全部做了R0.5的圆角过渡，一方面是避免尖锐边角在后续使用中出现划伤风险，另一方面也能减少CNC精加工时的刀具磨损，提升加工效率。底部的年份标识区域做了内凹的沉台设计，沉台深度0.6mm，刚好适配后续填色工艺的涂层厚度，不需要额外做表面打磨就能保证填色后表面齐平。考虑到不同的安装需求，模型背面预留了两种安装边界：如果是墙面粘贴场景，背面做了整体平面化处理，平面度公差控制在0.1mm以内，保证背胶粘贴时的贴合度，不会出现局部翘边；如果是展陈立放场景，底部预留了2mm深的插装槽，可以直接匹配定制的金属或者亚克力底座，不需要额外做打孔固定。

　　整个造型的壁厚控制在3mm，对于ABS注塑、树脂3D打印、亚克力激光雕刻、金属蚀刻等不同加工工艺都有很好的兼容性，不会因为壁厚不均出现缩印或者变形问题。盾形两侧的斜度经过反复调整，最终确定为12度的外倾角度，这个角度既符合传统体育队徽的视觉认知习惯，也能保证在不同距离观看时，不会因为透视变形导致标识识别度下降。顶部星形的尖角做了微小的钝化处理，尖角半径0.3mm，避免在运输或者安装过程中出现磕碰崩角的问题，同时也不会破坏星形整体的锐利视觉感受。

　　在细节处理上，盾面的分区线条全部做了凸起0.3mm的筋位，这些筋位一方面可以作为不同色块填色时的自然分界，降低后续涂装的工艺难度，另一方面也能提升整个盾形结构的刚性，减少大平面区域容易出现的翘曲变形。从实际应用的角度出发，这个模型可以直接导出不同格式的加工文件，适配雕刻机、3D打印机、注塑模具加工等不同生产环节，不需要二次修模调整结构。比如做小型的球迷纪念徽章时，可以直接缩放模型到30mm高度，壁厚调整为1.5mm就能直接用于冲压模具制作；做场馆大型标识时，放大到1200mm高度，背面的加强筋位置可以直接对应钢结构的安装点位，不需要重新做结构排布。整个造型的曲面全部采用G2连续过渡，没有突兀的折角，不管是做表面烤漆、电镀还是水转印工艺，都能保证表面涂层的均匀度，不会出现积漆或者露底的问题。在建模过程中，所有的特征都做了参数化关联，比如需要调整浮雕深度、壁厚、安装槽尺寸的时候，只需要修改对应参数就能快速更新模型，不需要重新绘制草图，能大幅提升后续衍生设计的效率。针对户外安装的场景，模型的边缘做了微小的导水斜度，雨天不会在标识表面形成积水残留，减少水渍对表面涂层的侵蚀，延长户外使用的寿命。
