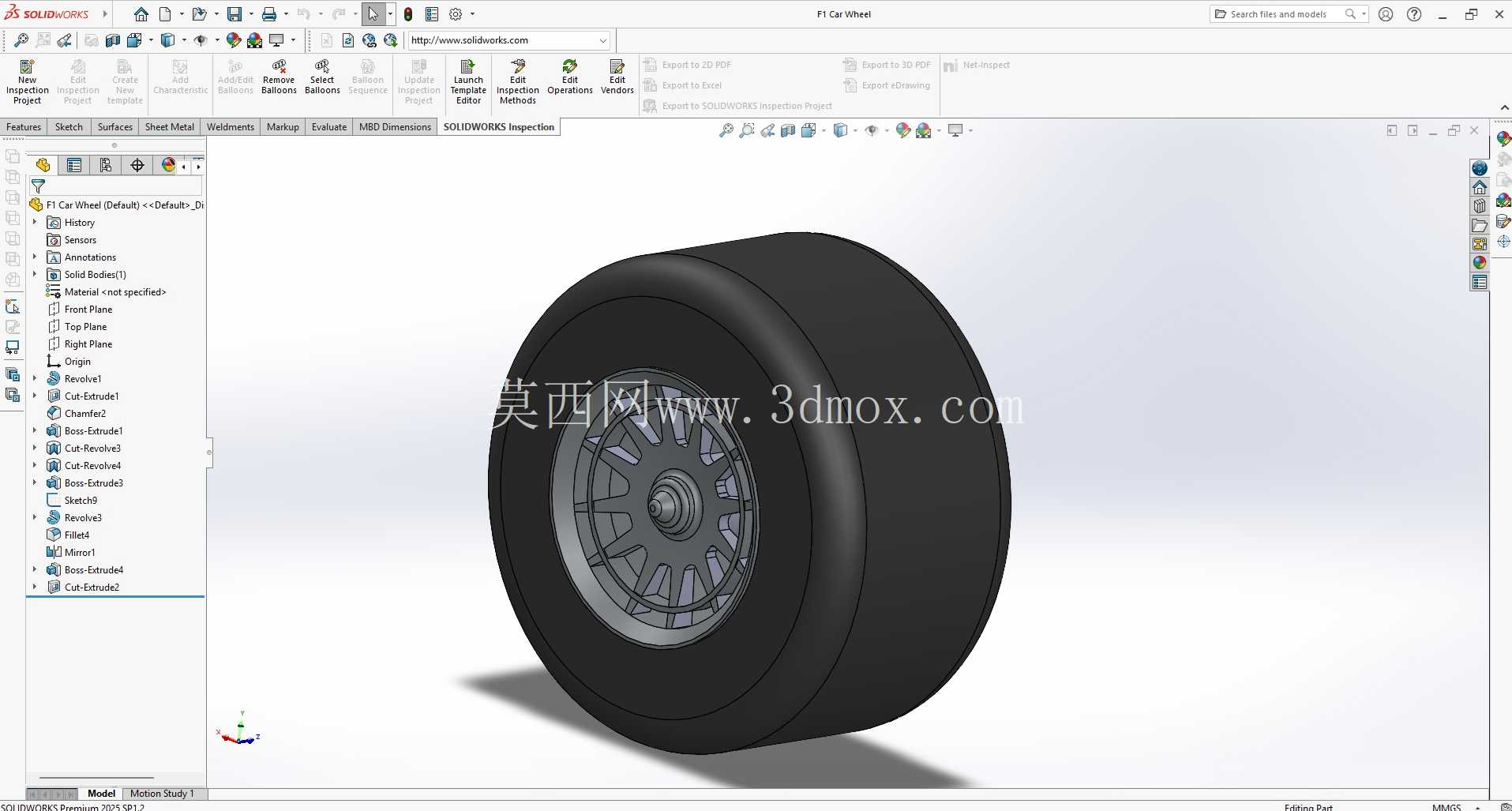

F1赛车专用轮毂车轮结构设计

　　在场地竞速赛事的车辆工程体系里，车轮总成是直接衔接轮胎与悬架系统的核心承载部件，这套F1赛车车轮的设计逻辑完全围绕赛道极端工况展开，区别于民用车辆的轮组设计取向，所有结构细节都服务于高负荷下的可靠性、轻量化与动平衡表现。从实际赛道应用场景来看，F1赛事中车轮需要承受过弯时超过5g的侧向载荷，以及制动系统工作时传递过来的超千度热辐射，同时还要满足高速行驶下的空气动力学匹配要求，因此在结构设计阶段，首先要明确的就是安装边界尺寸：轮辋的直径、宽度完全匹配赛事指定的光头胎/雨胎安装公差，轮盘上的螺栓孔位节圆直径与轮毂轴承座的配合公差严格对应F1赛车的转向节安装接口，不存在任何适配民用车辆的安装余量，避免非专业场景下的错装风险。设计思路上没有采用民用轮毂常见的多辐条装饰性结构，而是优先考量载荷传递路径的合理性：轮辐的截面形状经过多轮拓扑优化，每一处加强筋的走向都沿着制动时的扭矩传递方向、过弯时的侧向力传递方向布置，在保证整体结构刚度满足极限工况要求的前提下，尽可能去除非承载区域的冗余材料，把整体转动惯量控制在极低水平，减少传动系统的动力损耗，同时也能降低簧下质量，提升悬架系统的动态响应速度。从功能特性来看，轮辋与轮胎配合的胎圈座位置做了高精度的表面处理，保证轮胎在高速旋转、大侧向滑移时不会出现脱圈风险；轮盘靠近制动卡钳的一侧预留了足够的通风间隙，能够配合制动系统的导流结构，将行驶时的高速气流导向制动盘与制动片区域，带走制动过程中产生的大量热量，避免制动系统出现热衰减；轮辋边缘的结构设计也考虑了换胎作业的效率，胎圈座的导入角度做了优化，能够让维修站的换胎设备在极短时间内完成轮胎的拆装作业，满足赛事进站换胎的时间要求。

　　在实际建模过程中，所有的圆角过渡都做了应力集中校核，尤其是轮辐与轮辋、轮辐与中心安装盘的衔接位置，没有出现锐角结构，避免在长期交变载荷作用下产生疲劳裂纹；中心安装孔的配合精度按照IT6级公差设计，保证车轮安装后的同轴度，减少高速旋转时的动不平衡量，避免车辆在300km/h以上的极速状态下出现方向盘抖动的问题。另外，车轮的气门嘴安装位置也做了专门的布局，避开了轮辐的应力集中区域，同时不会干扰制动导流罩的安装，也不会在换胎作业时被拆装工具磕碰损坏。

　　不同于民用改装轮毂偏向视觉效果的设计，这套车轮的每一处结构尺寸都有明确的工程意义：轮辋的轮缘高度经过反复验证，既能够保证轮胎的固定可靠性，又不会增加不必要的重量；轮辐的厚度从中心安装盘到轮辋位置呈渐变分布，在中心安装区域因为要承受螺栓预紧力与集中载荷，厚度更大，往轮辋方向逐渐减薄，匹配不同位置的载荷水平。在空气动力学适配方面，轮辐的侧面轮廓能够引导气流按照预设路径流动，减少车轮旋转时产生的乱流，降低整车的空气阻力，同时也能避免气流将路面的积水卷向制动系统影响制动效率。

　　对于三维建模从业者而言，这类赛事级轮组的建模过程需要重点关注配合面的公差设定、载荷路径的结构合理性，不能只追求外形的相似度，要理解每一处结构背后的工程逻辑，比如轮辐上的减重坑不是随意的凹陷造型，而是在不降低结构刚度的前提下去除冗余材料，同时还能起到一定的散热导流作用；中心安装面的凸台结构是为了保证车轮与转向节安装面的贴合精度，避免出现安装面贴合不严导致的车轮跳动问题。在安装边界的设定上，除了螺栓孔的位置度要求，还要考虑制动卡钳的运动包络，车轮安装后与卡钳、悬架摆臂之间要保留足够的安全间隙，避免车辆在悬架压缩、转向过程中出现运动干涉，这部分间隙的设定需要结合悬架的跳动行程、转向最大角度做综合的运动学校核，不能只做静态的间隙检查。
