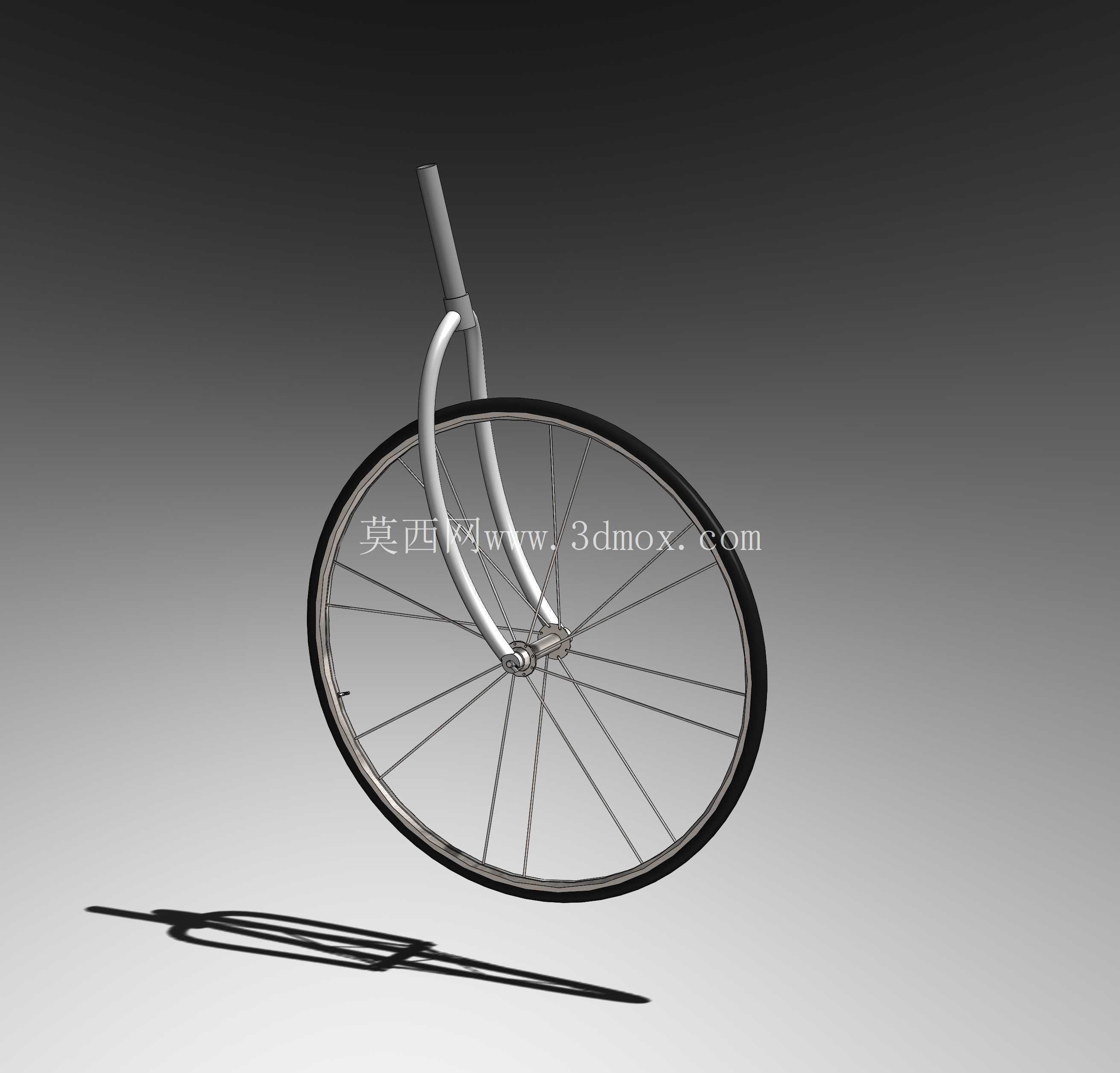

通勤代步自行车前叉结构三维设计

项目分类:自行车 发布时间:2026-02-06 ID:1136815
  • 通勤代步自行车前叉结构三维设计
  • 通勤代步自行车前叉结构三维设计
  • 通勤代步自行车前叉结构三维设计

  日常通勤、休闲骑行场景中,自行车前叉是连接前轮组与车架头管的核心受力构件,既要承担骑行过程中来自路面的垂直冲击载荷,也要传递转向操作的扭矩,同时还要兼顾轮组转动的避让空间与刹车组件的安装接口,其结构合理性直接决定骑行的操控稳定性与行驶安全性。从结构受力逻辑来看,前叉的上竖管是与车架头管配合的核心部位,需要匹配标准碗组的安装尺寸,竖管外径、长度要适配对应规格的头管内径与碗组堆叠高度,保证转向转动时无旷量、无卡滞,竖管顶端预留把立安装的夹持长度,满足不同车把高度的调整需求。

  叉肩部位作为竖管与两个叉腿的连接过渡区,是应力集中的关键位置,设计时采用圆弧过渡结构分散载荷,避免直角结构带来的应力断裂风险,同时叉肩的宽度要匹配前轮花鼓的开档尺寸,保证两个叉腿的平行度误差控制在合理范围内,避免轮组安装后出现偏摆、蹭刹的问题。两个弧形叉腿沿着前轮圆周方向延伸,弯曲弧度的设计一方面要预留足够的轮胎间隙,适配不同宽度的外胎安装,避免颠簸路面轮胎形变量过大时与叉腿发生摩擦,另一方面弧形结构能够在承受垂直冲击时产生微小的弹性形变,吸收部分路面传来的震动,提升骑行的舒适度,叉腿末端的钩爪结构是前轮轴的安装定位点,钩爪的开口尺寸与前轮轴径匹配,同时预留刹车安装座的固定孔位,保证夹器或者碟刹卡钳的安装位置精度,避免刹车时出现异响、制动偏磨的问题。

  设计过程中采用投影曲线构建叉腿的空间弧度,先确定竖管轴线、轮组中心轴线、钩爪定位点三个核心基准,再通过投影曲线拟合叉腿的空间走向,保证两个叉腿相对于中心对称面的位置度误差符合装配要求,同时在叉腿与叉肩的过渡位置做加厚处理,提升结构的抗冲击强度,避免遇到路面大坑、硬物撞击时出现叉腿断裂的风险。从安装边界来看,前叉整体的竖管插入深度要匹配车架头管的长度,碗组压紧后竖管顶端与把立夹持面的间隙控制在合理范围,避免把立无法锁紧或者碗组预紧力不足出现转向旷量;叉腿的开档尺寸要严格对应前轮花鼓的规格,钩爪的卡槽深度要保证轮轴安装到位后不会出现松脱,同时碟刹版本的前叉需要在对应叉腿上预留碟刹座的安装孔,孔位的位置精度要保证碟片与卡钳的间隙均匀,避免制动时蹭碟。

  实际使用场景中,前叉除了承担骑行者的体重载荷,还要应对紧急制动时的前倾载荷、转向时的侧向载荷,以及路面颠簸带来的交变冲击,因此结构设计时在保证足够强度的前提下尽可能优化壁厚分布,降低整体重量,提升骑行的轻便性,同时叉腿的表面弧度要兼顾空气动力学性能,降低高速骑行时的风阻。对于城市通勤车来说,前叉不需要过长的减震行程,刚性结构搭配弧形叉腿的微形变减震就能够满足日常铺装路面的骑行需求,相比减震前叉结构更简单、重量更轻、维护成本更低,更适合日常短距离通勤的使用场景。在三维建模过程中,需要重点校验各个安装接口的尺寸公差,比如竖管与碗组的配合公差、钩爪与轮轴的配合公差、刹车安装座的位置度公差,避免加工装配时出现干涉或者无法安装的问题,同时通过应力仿真分析各个部位的受力情况,对应力集中的区域做结构优化,保证产品的使用寿命满足使用要求。
