商用健身房双臂交叉拉力训练器械

这款双臂交叉训练器械是商用健身场景里的核心力量训练设备，主要部署在商业健身房、企事业单位健身室、专业运动训练中心的力量训练区域，适配不同身高臂展的训练者完成夹胸、高位下拉、斜向拉力等多平面上肢抗阻训练动作，相比单轨道固定轨迹器械，它的双立柱独立悬臂结构能给训练者留出更充足的动作调整空间，满足从康复训练到专业增肌训练的不同负荷需求。

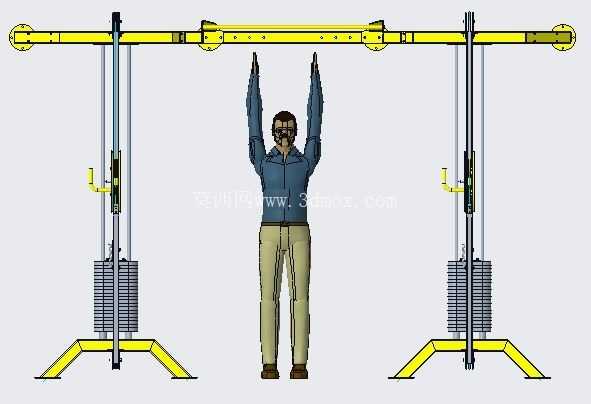

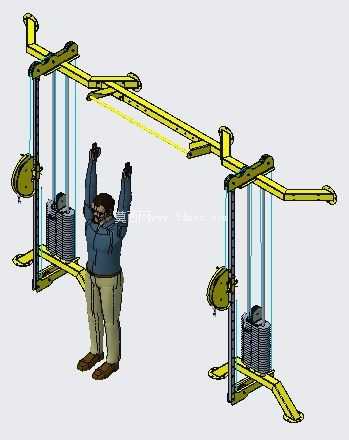

从结构设计逻辑来看，设备采用对称式双立柱落地布局，两个立柱分别承担单侧配重块组的承载与导向功能，顶部的横向连接臂采用变截面型材焊接成型，既保证两个立柱的安装同轴度，避免单侧受力时出现立柱侧倾，也为高位滑轮组提供稳定的安装基准。每个立柱上配置的可调节滑轮支架，能沿着立柱的竖向导轨在0到2.2米的高度区间内锁止固定，训练者可以根据目标训练肌群的发力角度，调整两侧滑轮的高度差与伸出距离，实现从水平夹胸到高位斜拉的不同力线输出，匹配胸大肌、背阔肌、三角肌后束、肱三头肌等不同上肢肌群的训练轨迹要求。

配重系统采用叠片式铸铁配重块，单侧配重组的导向杆采用冷拔圆棒加工，表面做硬铬镀层处理，减少配重块上下滑动时的摩擦阻力，配重选择插销采用带磁吸定位的结构，避免训练过程中插销脱出引发安全隐患。每个滑轮支架上的导向滑轮采用带密封轴承的U型槽滑轮，适配直径6mm的包胶钢丝绳，钢丝绳的走向沿着悬臂内部的走线槽布置，避免外露剐蹭训练者，钢丝绳末端的快挂接头能快速更换不同类型的训练把手，包括D型把手、绳索把手、直杆把手等，拓展训练动作的适配范围。

设备的底部支撑脚采用向外延伸的折弯钢板结构，每个支撑脚预留两个膨胀螺栓安装孔，安装时需要在平整的混凝土地面完成打孔固定，保证大负荷训练时设备不会出现滑移或倾覆，整体设备的安装占地宽度约3.2米，纵深约1.2米，安装完成后顶部距离地面高度约2.4米，选型时需要确认安装区域的吊顶净高不低于2.6米，预留出足够的器械安装与训练操作空间。两个立柱之间的净训练宽度约1.8米，能满足训练者在中间区域完成全幅度的双臂交叉动作，不会出现肢体与立柱剐蹭的问题。

从人机工程设计角度，设备的滑轮调节手柄采用防滑包胶设计，调节时不需要额外工具，扳动手柄即可解锁滑轮支架的锁止结构，调整到目标高度后松开手柄即可自动锁止，训练间隙能快速完成参数调整。配重块的重量标识采用激光雕刻工艺，长期使用不会出现标识磨损脱落的问题，训练者能快速选择匹配自身能力的训练负荷。设备的所有金属结构件表面都经过静电喷塑处理，主色调采用醒目的亮黄色搭配黑色结构件，既符合商用健身场所的视觉识别要求，也能让训练者快速识别设备的可调节部件位置，避免误操作。

在实际使用场景中，这款器械能覆盖从初级健身者到专业运动员的训练需求，初级训练者可以选择较低的配重，调整滑轮到胸部高度完成基础夹胸动作，熟悉胸部肌群的发力感；进阶训练者可以调整两侧滑轮到不同高度，完成上斜、下斜的交叉拉力动作，针对性刺激胸肌的上下束纤维；专业运动员还可以通过单侧滑轮独立训练，纠正两侧上肢的力量不平衡问题。相比固定轨迹的蝴蝶机训练器，这款交叉拉力器械的力线更符合人体自然的关节活动轨迹，能减少训练过程中的关节代偿，降低运动损伤的风险。

结构建模过程中，需要重点验证悬臂结构的受力变形量，在单侧承受最大配重负荷时，悬臂端部的下挠量需要控制在2mm以内，避免长期使用出现悬臂结构疲劳变形；同时需要验证滑轮支架的锁止结构可靠性，在承受最大拉力时不会出现滑移下坠的问题；钢丝绳的走线拐角处都需要设置过渡滑轮，避免钢丝绳出现小角度弯折，延长钢丝绳的使用寿命。所有的结构连接位置都采用防松螺栓紧固，设备交付安装后只需要定期检查钢丝绳磨损情况、滑轮轴承转动顺畅度、配重插销的定位可靠性，即可保证长期稳定使用，日常维护成本较低，适合高频使用的商用健身场景。
