福特Ka拉力赛车后螺旋弹簧配套支架螺母

在拉力赛事的底盘调校作业中，后螺旋弹簧的连接固定件直接决定了非铺装路面行驶时的悬架响应稳定性，这套配套的支架与螺母组件，正是针对小排量前驱拉力赛车的后悬布局设计的专用连接件。日常场地练车、砂石路段拉力赛段行驶时，后悬螺旋弹簧需要承受连续的冲击载荷与侧向扭转力，普通民用车型的弹簧固定件往往因为强度冗余不足、安装定位精度不够，出现弹簧移位、连接副松旷的问题，严重时甚至会导致弹簧脱出，影响行驶安全。

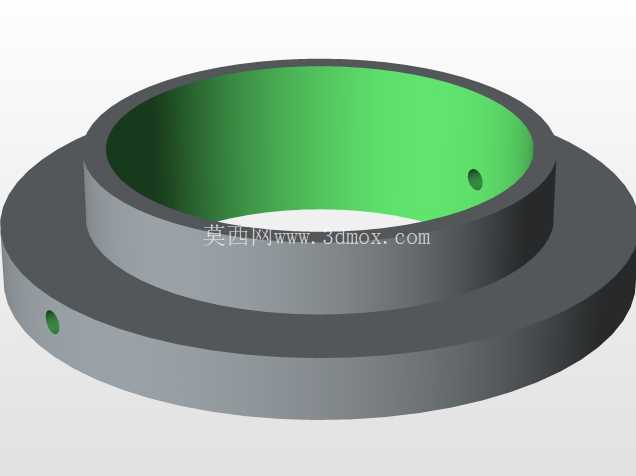

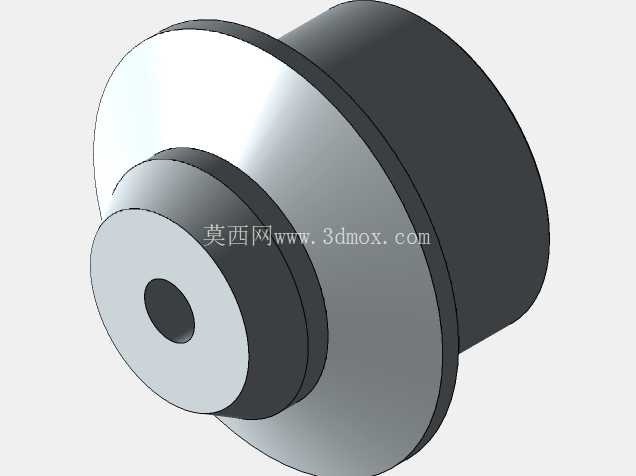

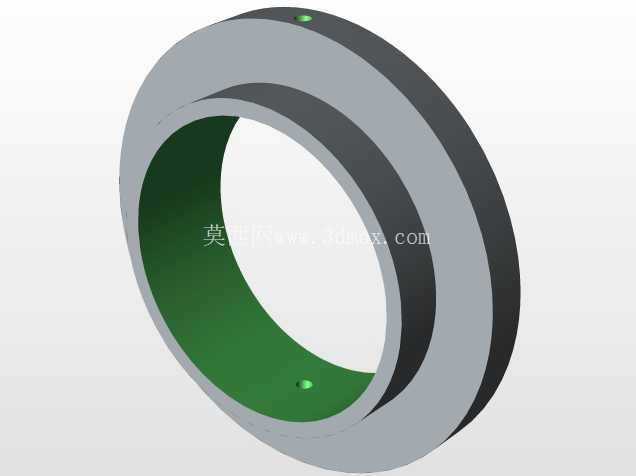

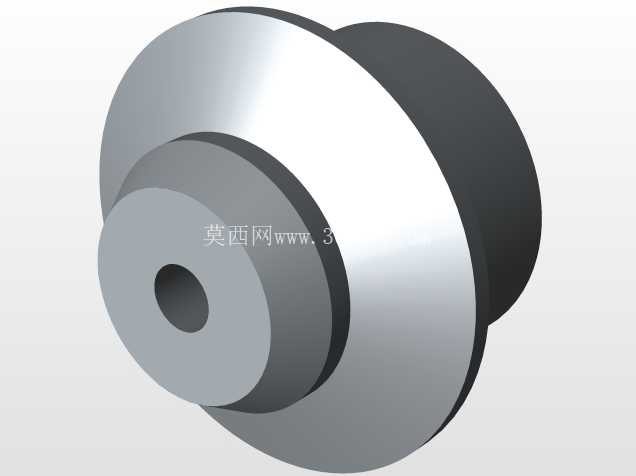

从实际装车的功能逻辑来看，这个阶梯轴结构的支架主体承担着弹簧端部的定位与载荷传递作用，大直径的法兰端面直接贴合后悬下摆臂的安装基面，中部的圆柱段插入螺旋弹簧的内圈，实现弹簧的径向限位，避免车辆在侧倾、弹跳时弹簧出现横向窜动；小直径的伸出轴段则穿过摆臂的安装孔，配合配套的锁紧螺母实现轴向压紧，整套连接结构不需要额外的定位销，依靠圆柱面的配合精度就能保证弹簧安装的同轴度，减少弹簧工作时的偏磨风险。

设计过程中首先要匹配对应车型后螺旋弹簧的参数，弹簧的内径尺寸决定了支架中部定位圆柱的外径，两者之间保留0.3-0.5mm的装配间隙，既方便维修时的拆装作业，又不会因为间隙过大导致弹簧晃动；法兰端面的直径要略大于弹簧的丝径外径，保证弹簧端部的整圈都能贴合在支撑面上，避免弹簧端部出现应力集中，延长弹簧的疲劳寿命。支架中心的通孔是为了适配减震器的活塞杆穿过，通孔的直径要比活塞杆外径大1mm以上，防止悬架跳动过程中活塞杆与支架发生剐蹭，损伤减震器的表面镀层。

安装边界方面，支架装入摆臂安装位后，小直径轴段的伸出长度要匹配摆臂板材的厚度，保证螺母拧紧后有足够的螺纹啮合长度，一般要求螺纹啮合圈数不低于5圈，才能承受冲击载荷下的防松要求；螺母采用带法兰面的锁紧结构，不需要额外加装平垫，法兰面的压痕直径要大于摆臂上的安装孔直径，避免拧紧时压溃摆臂的板材表面。整个组件的外形采用阶梯回转体结构，没有突出的棱角，一方面是避免车辆行驶中卷起的砂石在棱角处堆积，另一方面也能减少底盘空气紊流的产生，对于拉力赛车的底盘空气动力学优化有细微的帮助。

从实际使用的场景来看，这套组件不仅适用于赛事改装，在对应民用车型的后悬维修更换作业中也能直接替换原厂件，其结构强度比原厂冲压成型的支架更高，在车辆长期行驶在颠簸路段时，不容易出现支架变形的问题。建模过程中所有的配合面都做了公差匹配，定位圆柱面采用基孔制的间隙配合公差，安装轴段采用过渡配合公差，保证装车时的定位精度，同时所有的锐边都做了0.5mm的倒角处理，去除加工毛刺，避免安装时划伤维修人员的手部，也能减少应力集中导致的部件开裂风险。
