钢管框架式单座荒地越野全地形车结构

这款单座钢管结构越野载具，核心面向非铺装荒漠、滩涂、干涸河床等无道路场景的通行需求，可适配户外勘探、野外作业短途通勤、越野赛事入门改装等实际使用场景，区别于常规民用道路车辆，其设计全程围绕非铺装路面的高通过性、抗冲击性展开，所有结构件的选型与布局都优先考虑极端路况下的载荷耐受能力。

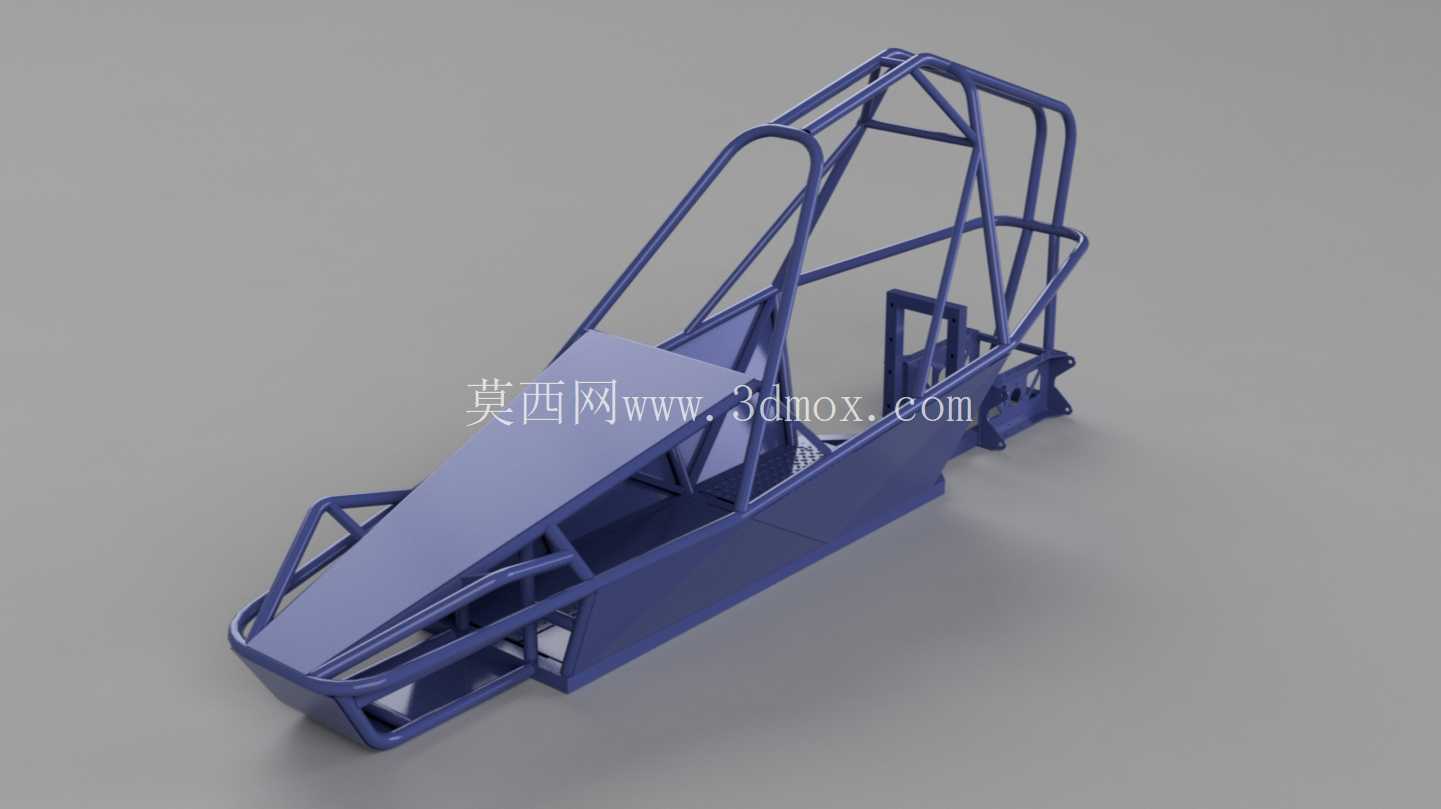

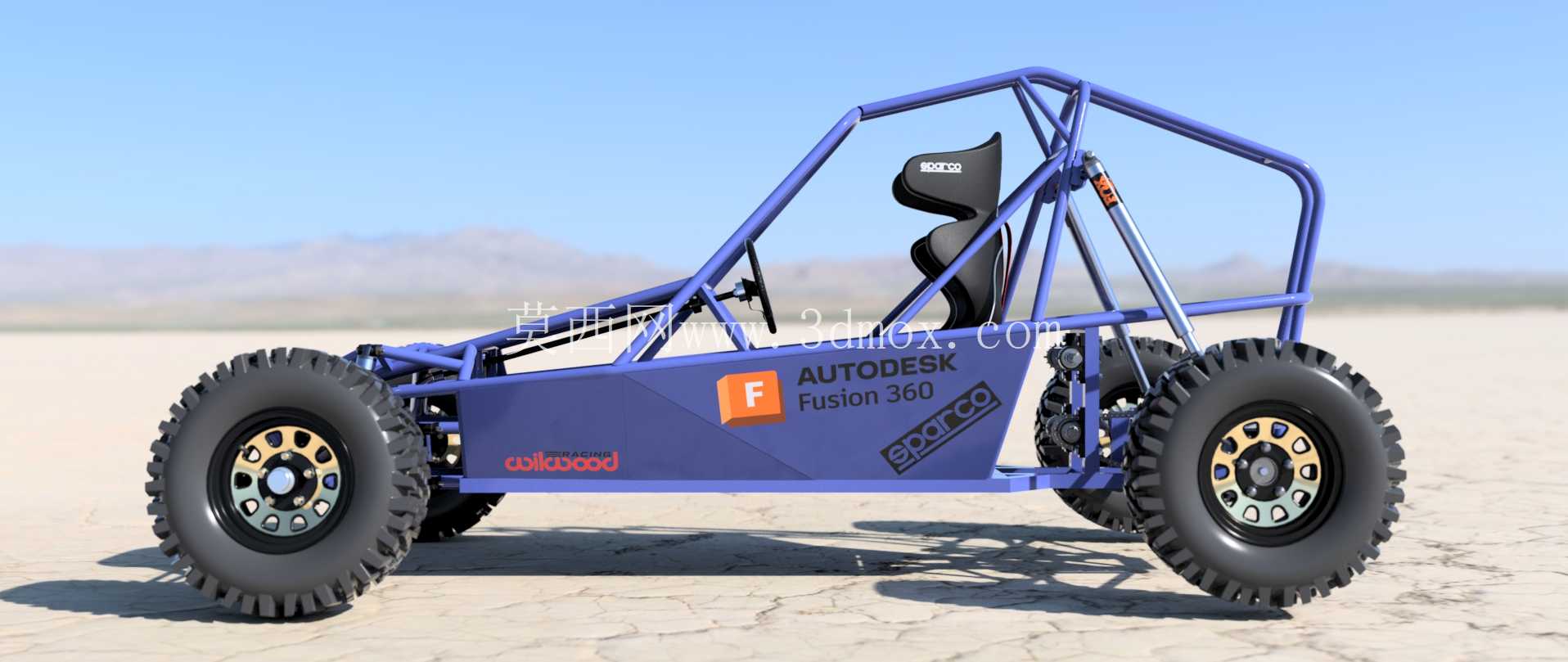

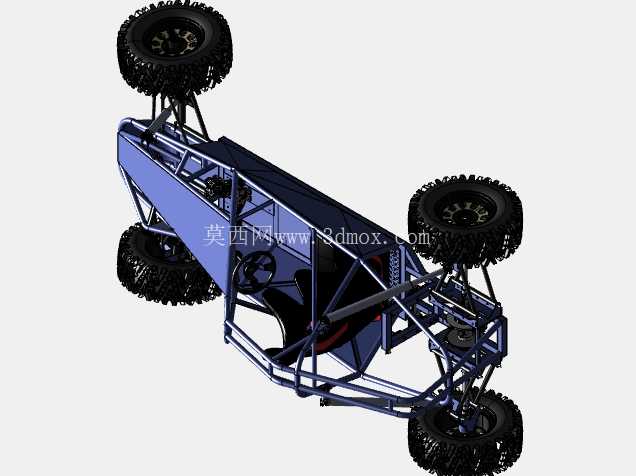

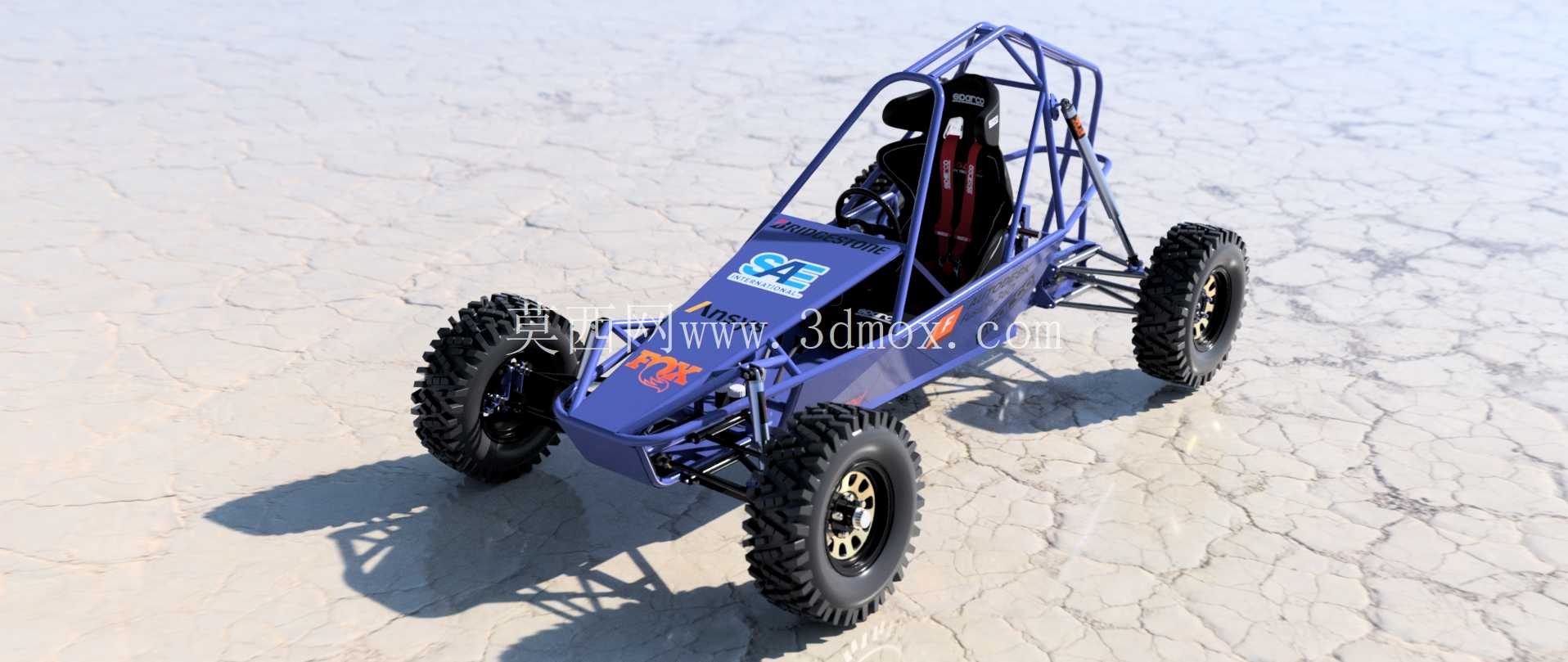

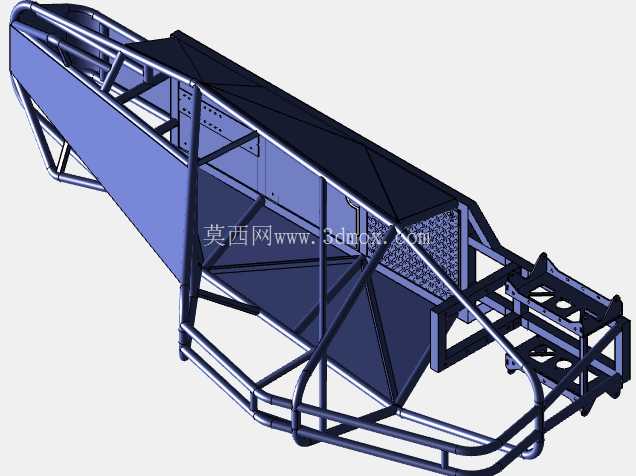

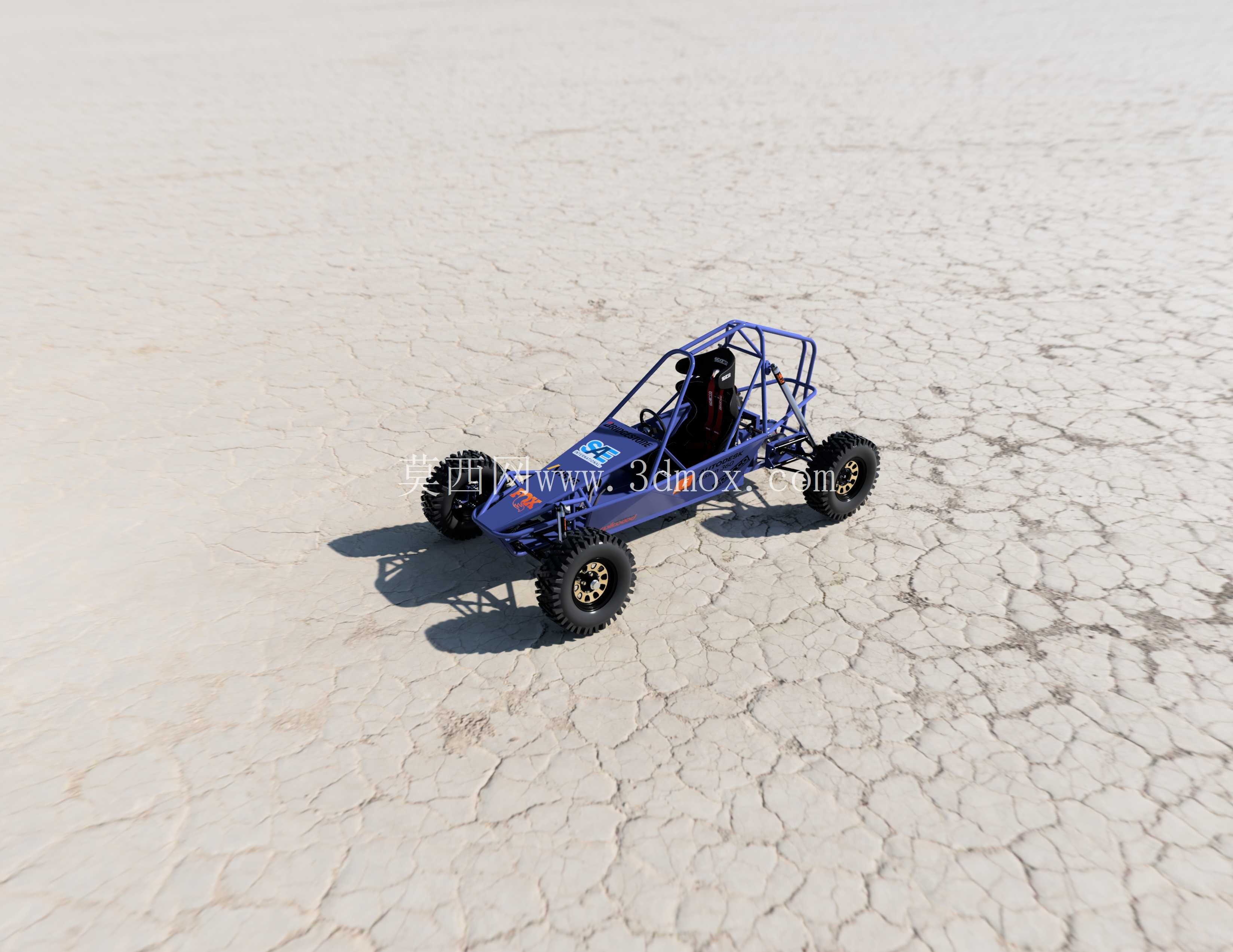

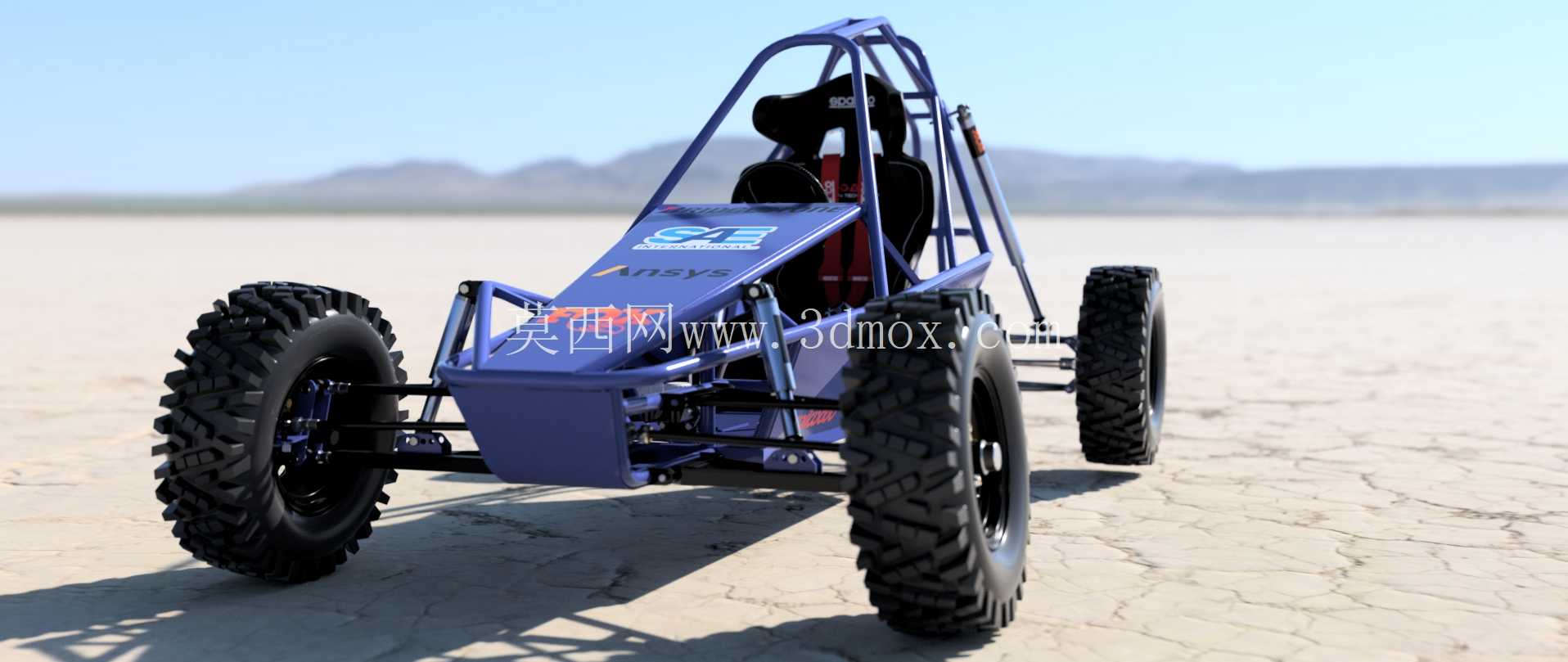

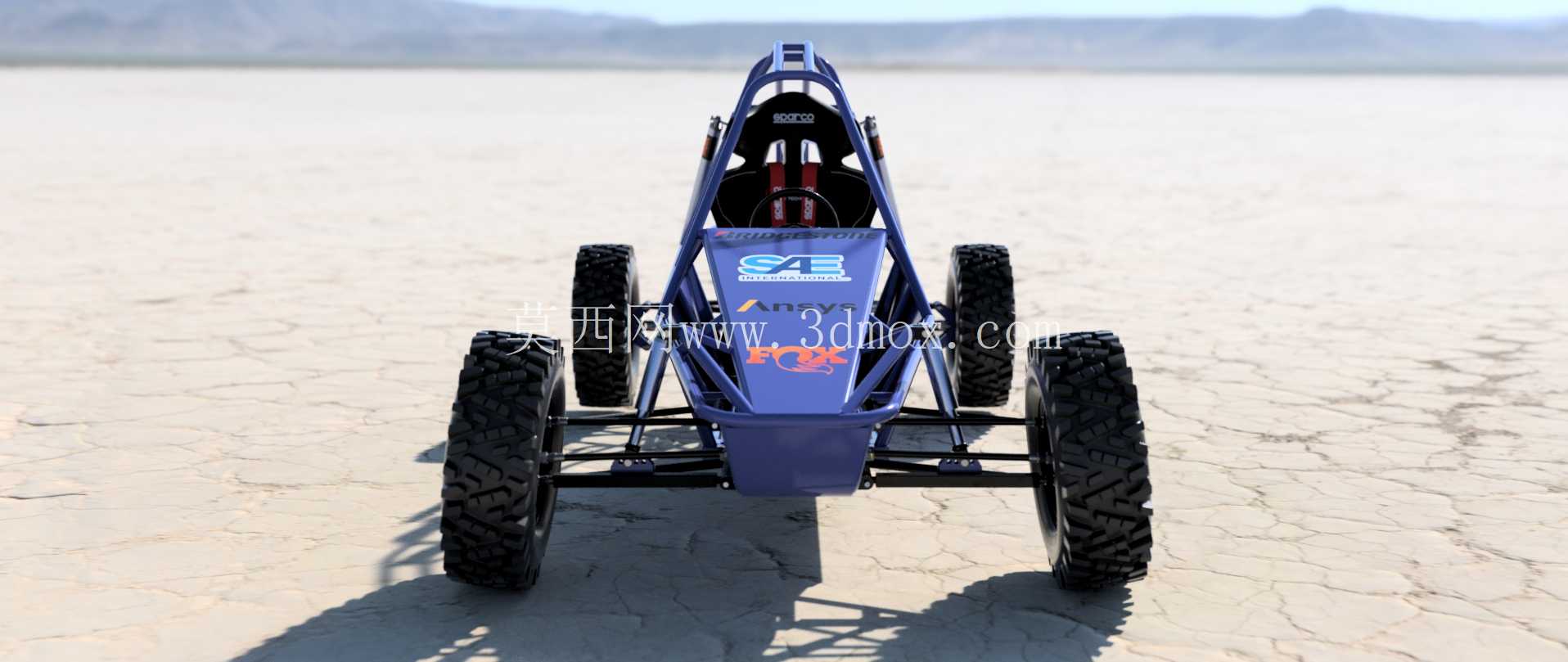

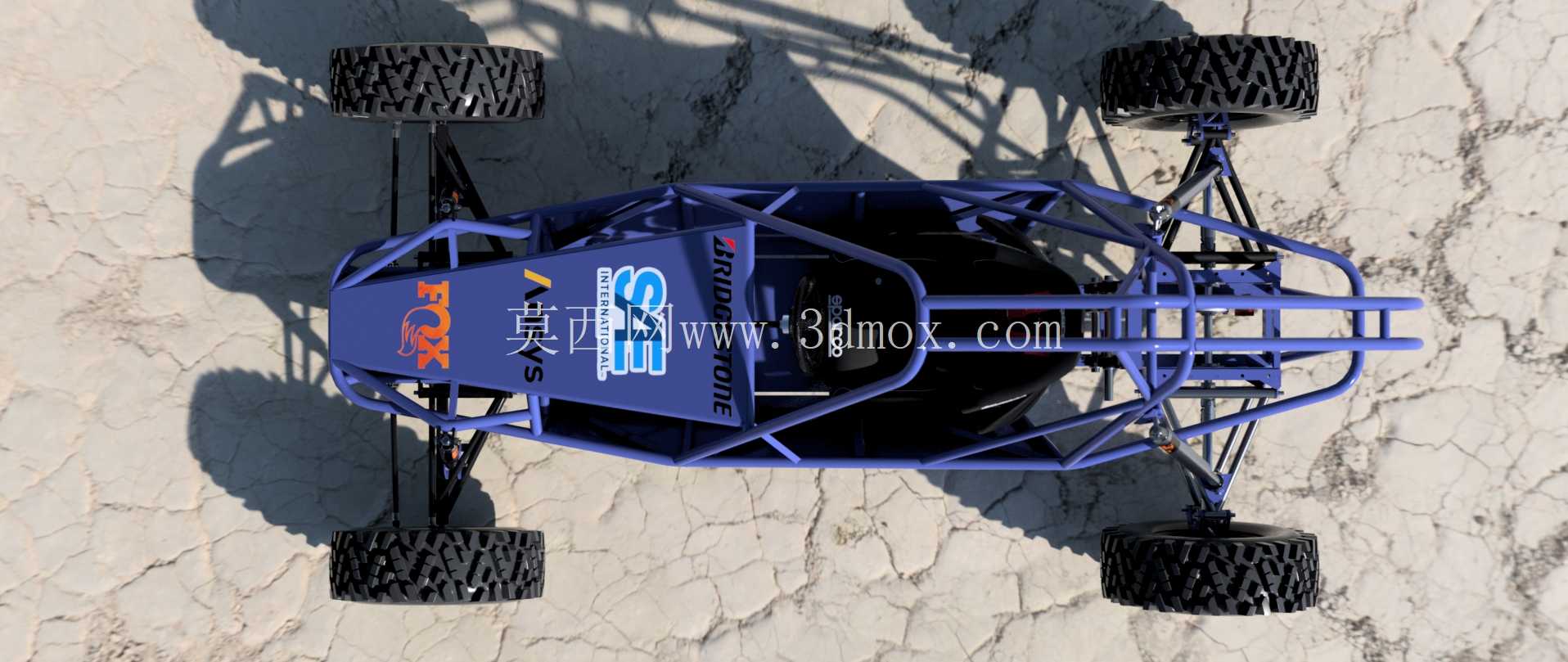

从整体布局来看，整车采用外露钢管桁架式车架结构，没有传统乘用车的封闭覆盖式车身，这种设计首先从重量控制上实现了轻量化，整备质量远低于同动力级别的硬派越野车辆，同时桁架结构的钢管在承受飞坡落地冲击、侧倾受力、路面颠簸交变载荷时，能够通过多节点的力传导分散应力，避免局部应力集中导致的结构开裂，所有钢管的连接节点均采用相贯线匹配焊接的设计，建模阶段就完成了每一处管材的切口轮廓匹配，确保现场焊接时管材贴合度满足焊缝强度要求，不需要现场二次修切管材。

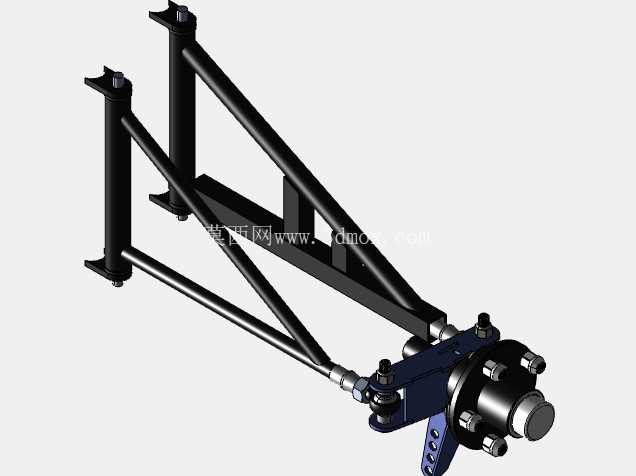

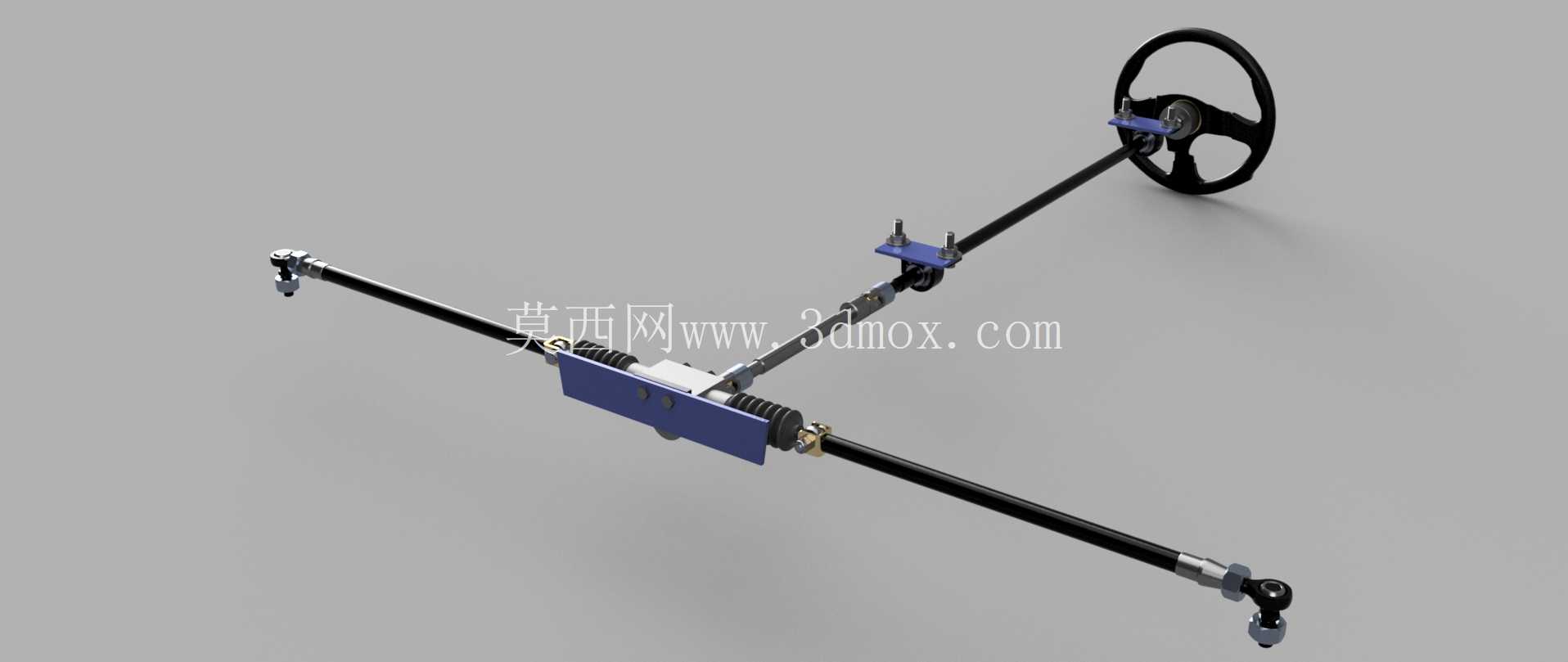

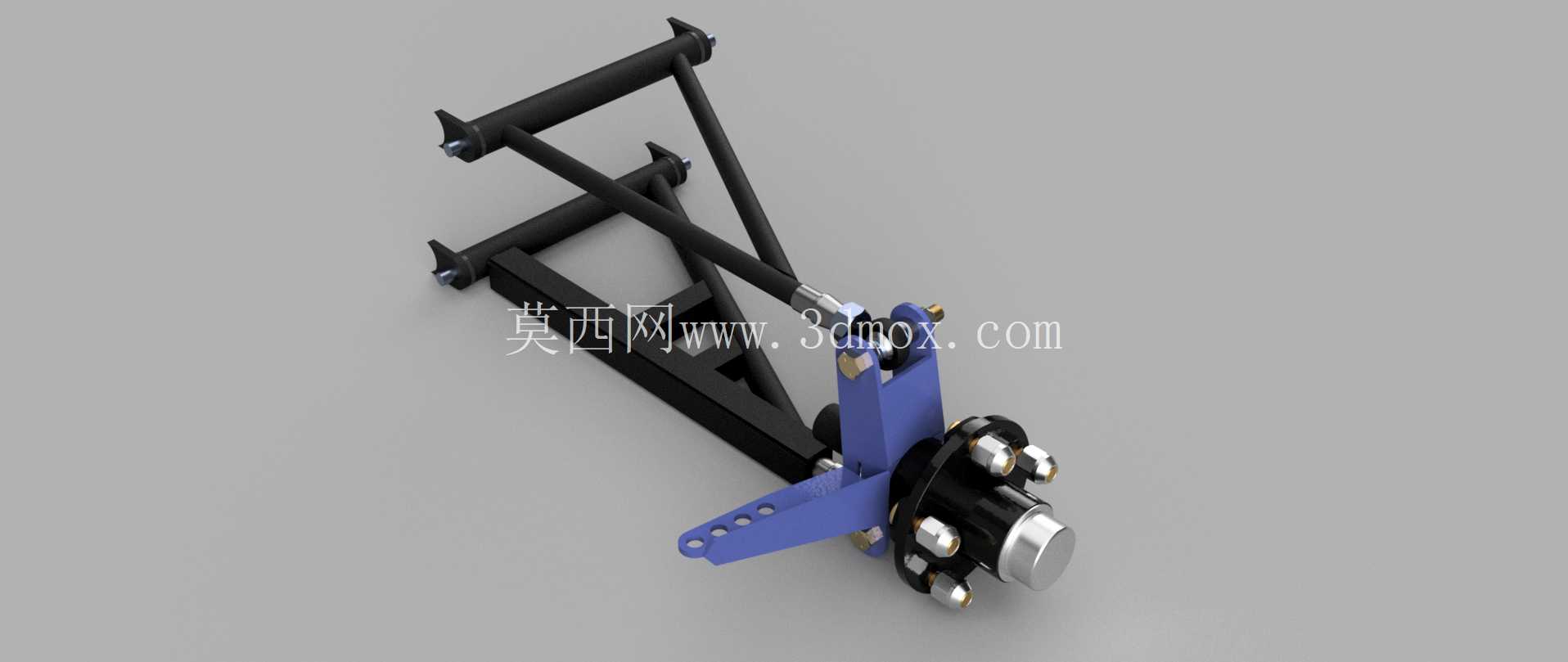

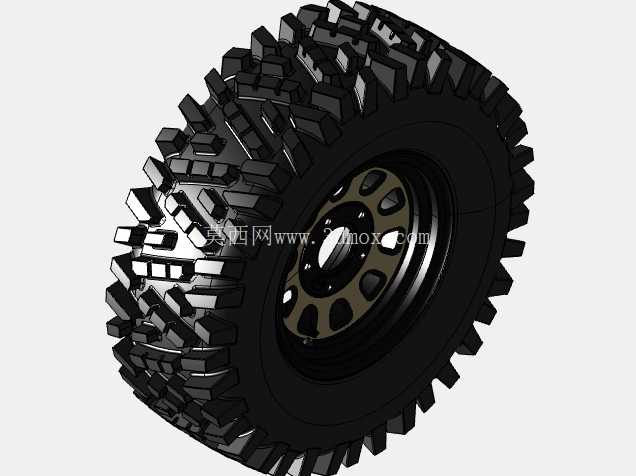

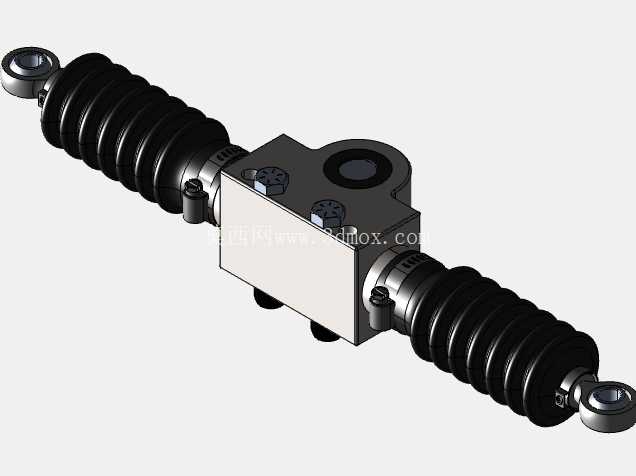

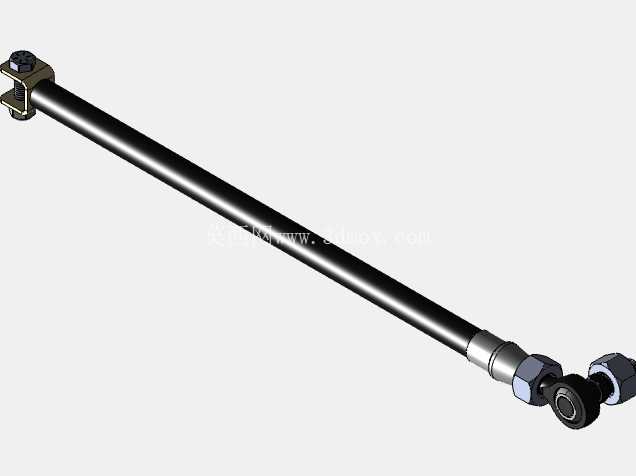

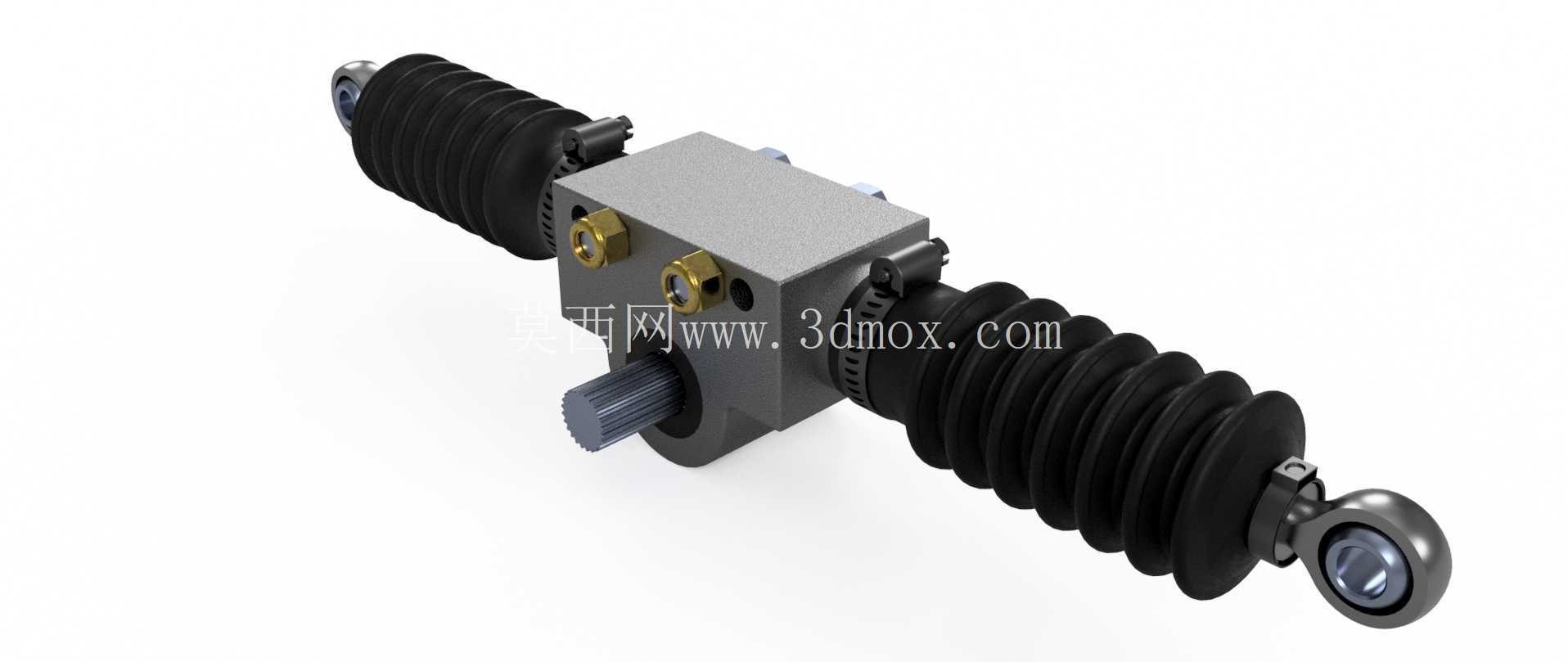

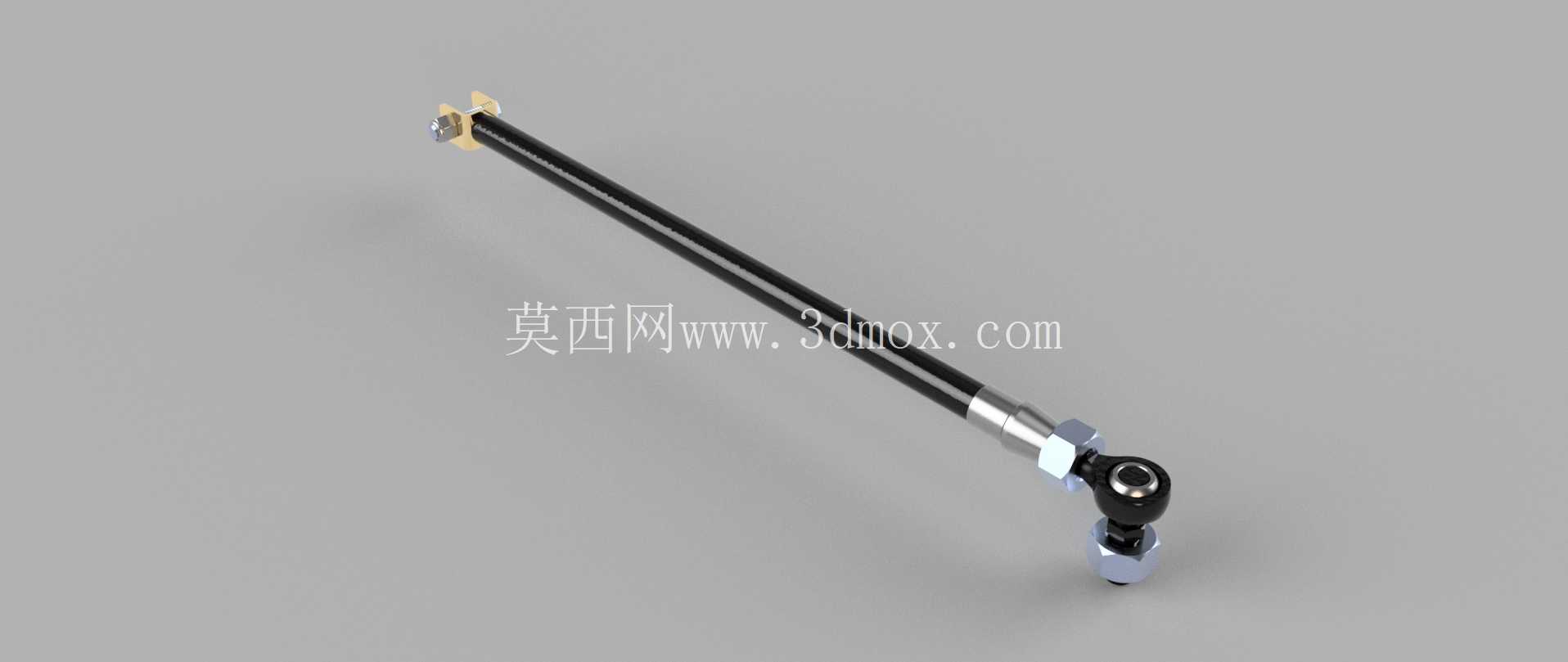

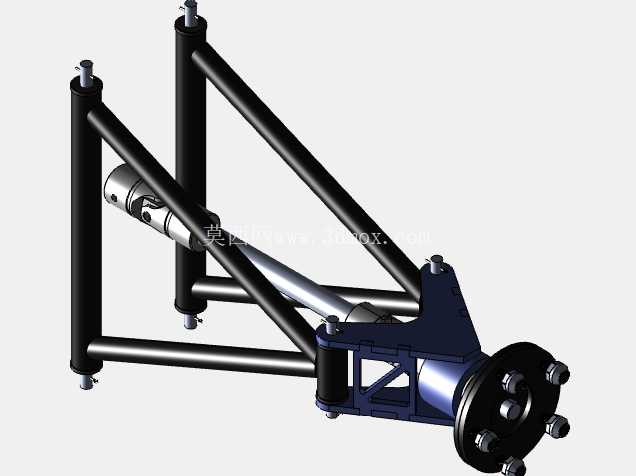

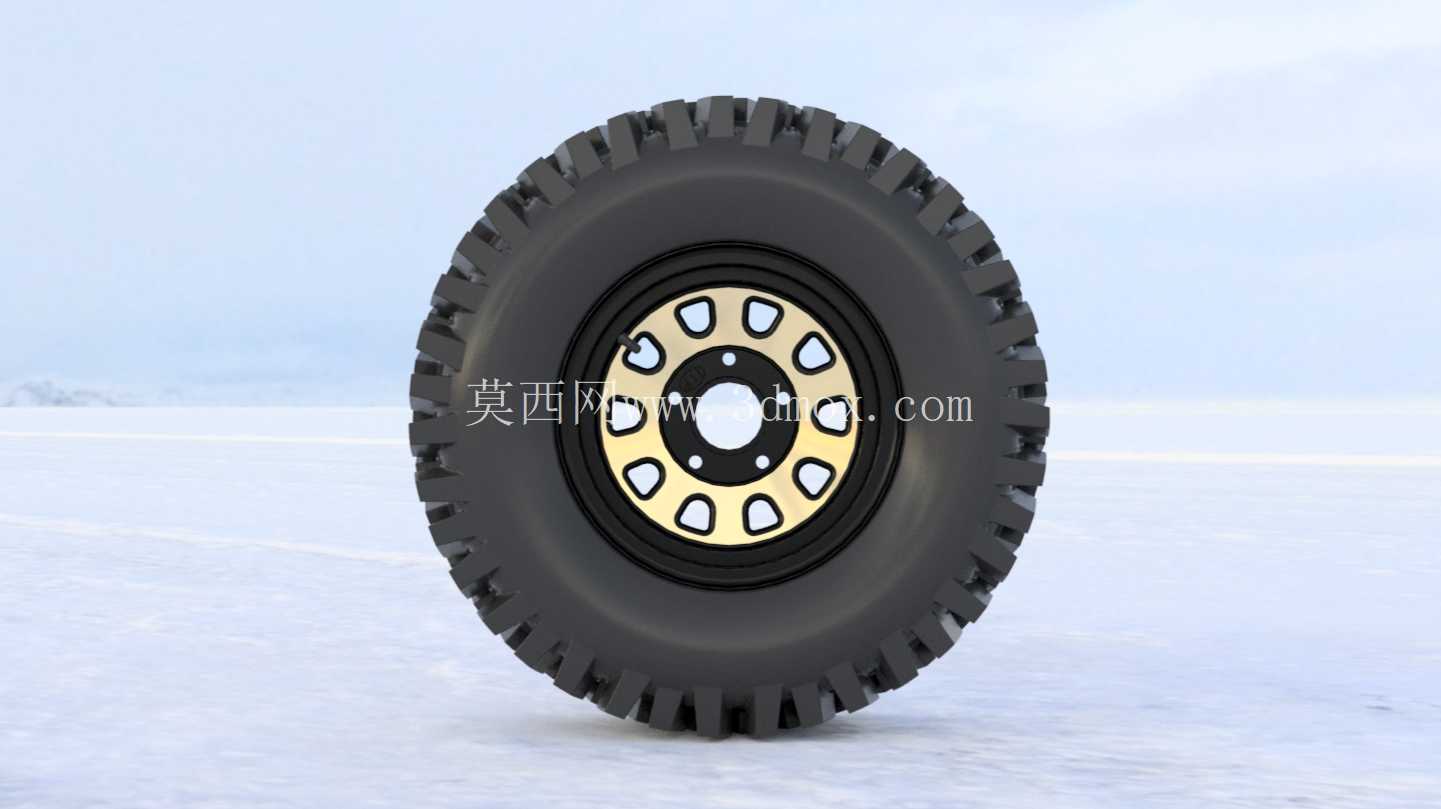

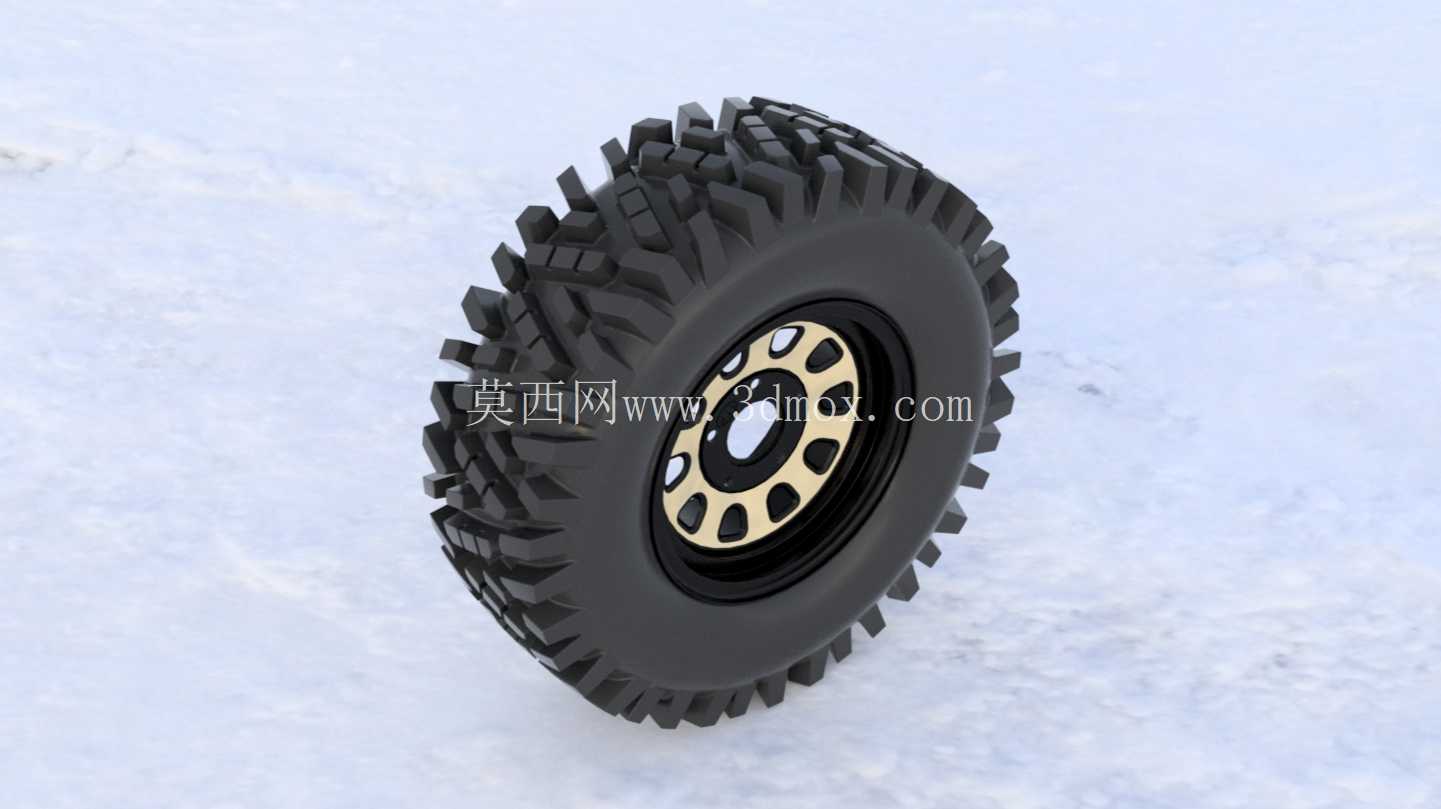

行走系统的设计完全适配荒地通行需求，大颗粒深花纹越野轮胎搭配长行程独立悬架结构，悬架摆臂的铰接点位置经过多轮姿态校核，保证车轮在上下跳动全行程内，不会与车架、转向拉杆发生运动干涉，同时前轮的转向阿克曼角参数按照低速大转角需求设定，在狭窄的荒漠、林间地形中能够实现更小的转弯半径，提升狭窄区域的通行灵活性。转向系统采用齿轮齿条式结构，转向拉杆的长度与球头安装位置预留了调整余量，可根据不同使用场景的轮胎磨损情况、前束参数需求做微调，避免异常轮胎磨损。

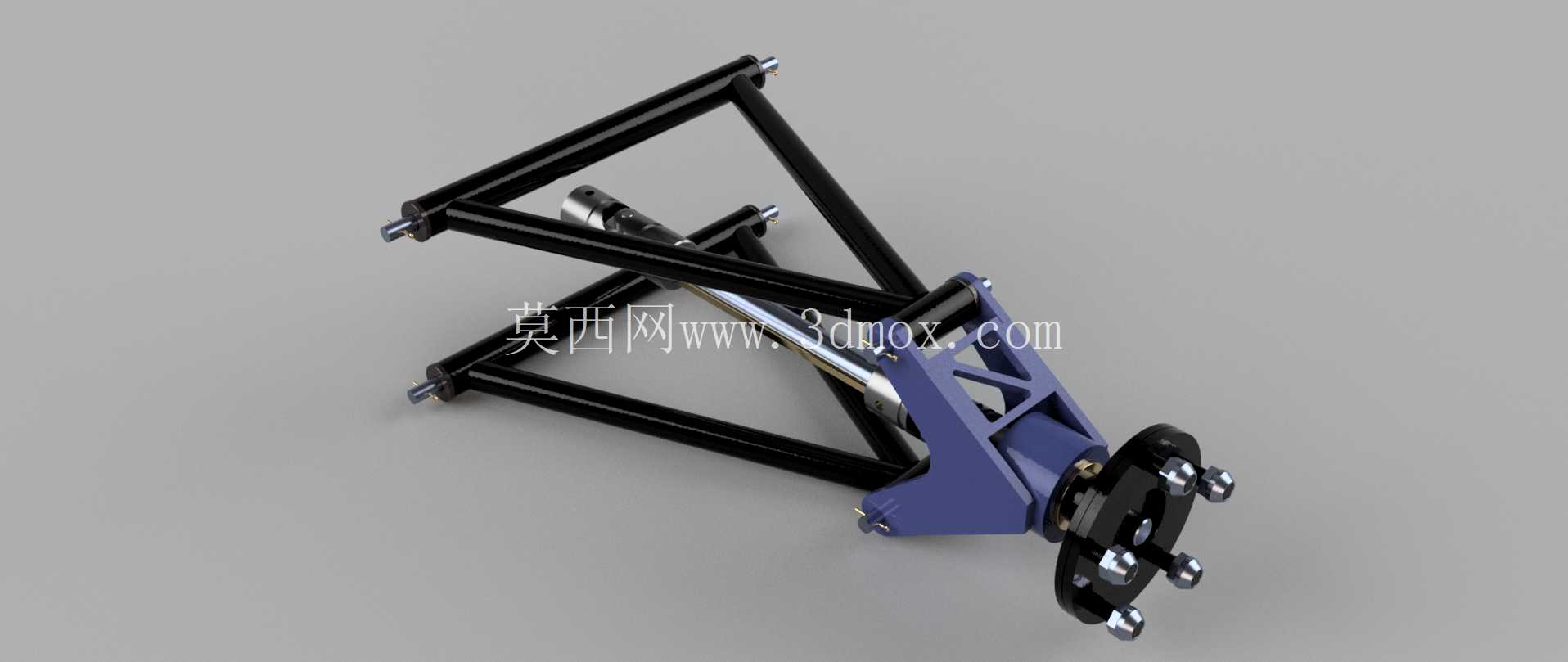

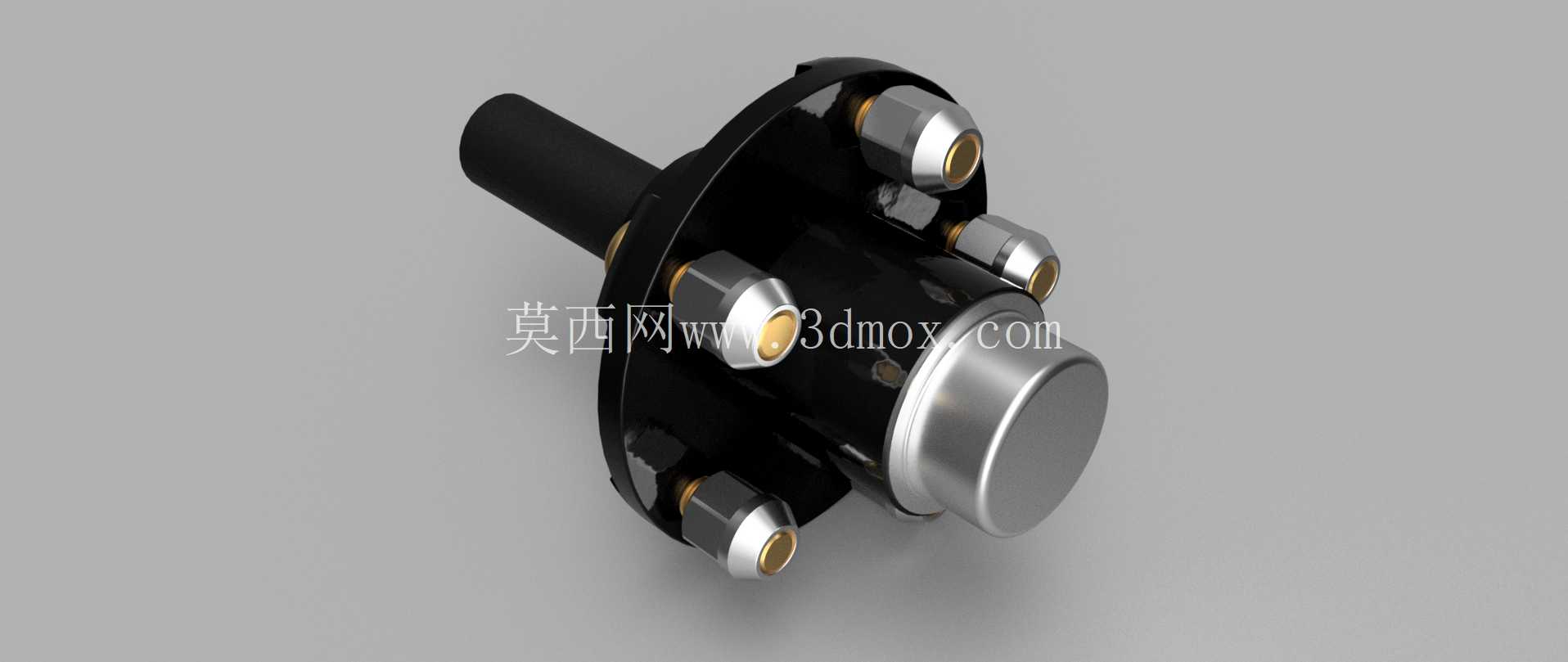

传动系统的布局采用后置后驱的形式，动力单元布置在驾驶座后方的车架安装位上，安装支座的位置预留了不同型号动力单元的适配空间，既可以搭配小排量内燃发动机，也可替换为电动驱动总成，传动轴的走向沿着车架纵向中心布置，尽可能减少传动角度带来的功率损耗，主减速器与后轮半轴的连接采用等速万向节结构，保证悬架跳动过程中动力传输的平顺性，不会因为车轮上下跳动出现传动卡滞、抖动的问题。

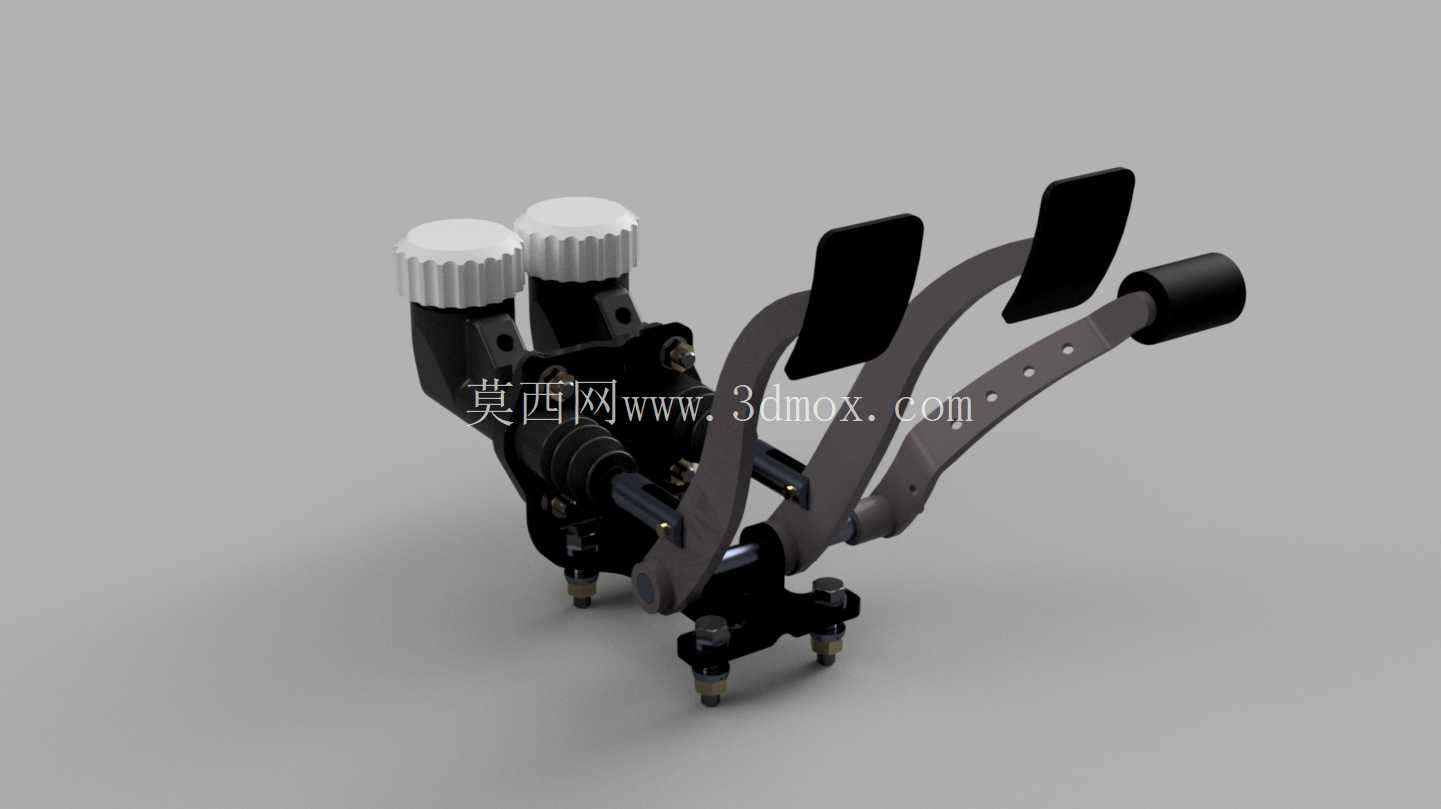

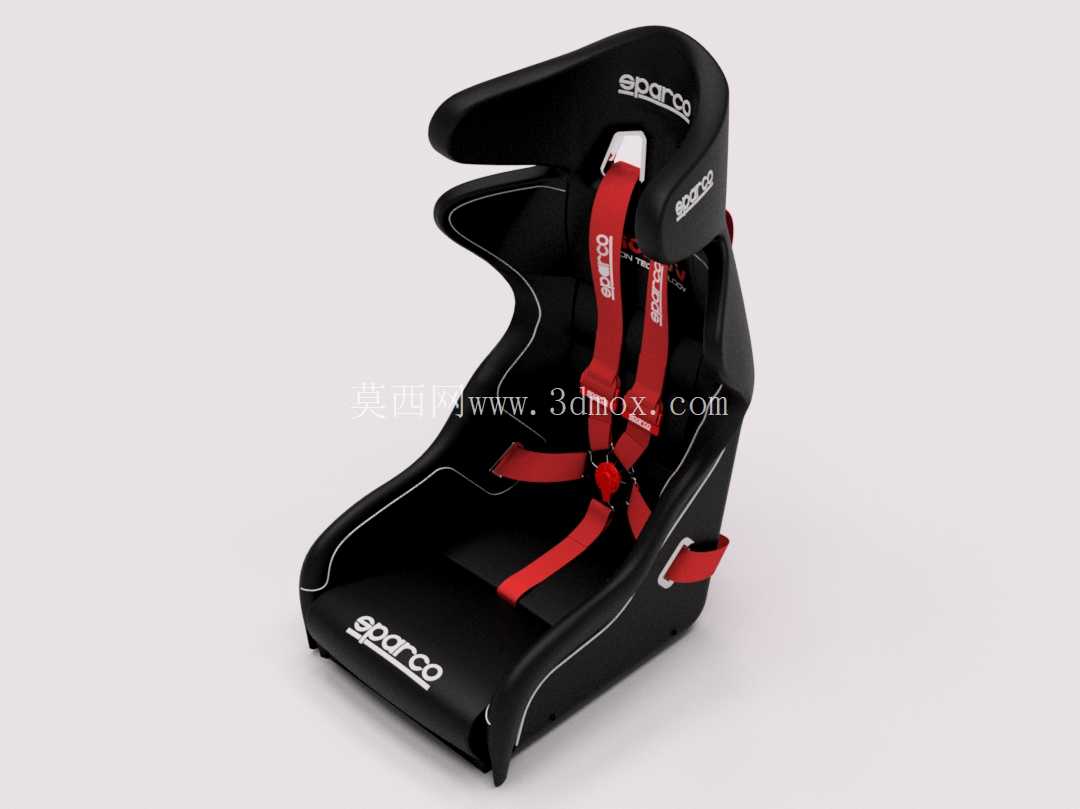

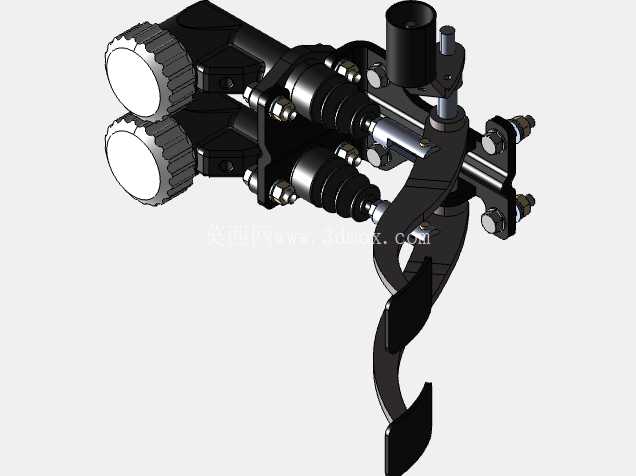

驾驶区域的布局围绕单人操作的人机工程学设计，桶式赛车座椅的安装位置在车架纵向中心线上，座椅固定点直接焊接在车架主承力管材上，能够承受急加减速、碰撞时的冲击力，四点式安全带的安装锚点分别布置在座椅两侧的车架横梁与后方的斜撑管材上，保证约束系统的固定强度。操控踏板的位置按照正常坐姿下的腿部伸展范围设定，刹车与油门踏板的间距预留了越野靴操作的空间，不会因为穿戴厚重户外鞋靴出现误操作。方向盘的安装角度做了倾斜设计，适配越野驾驶时的坐姿，减少长时间驾驶的手臂疲劳。

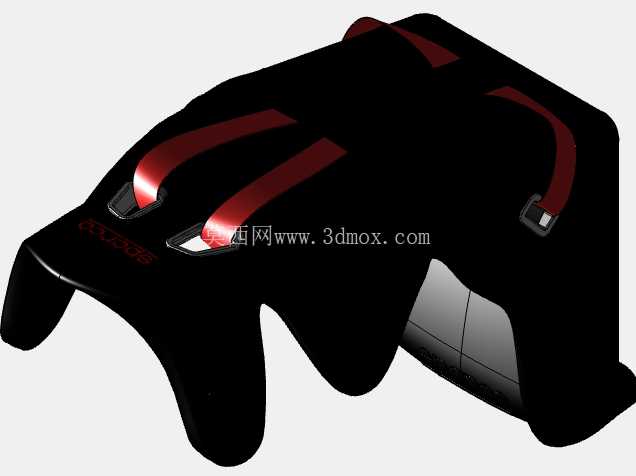

安装边界方面，整车的轮距、轴距参数按照小型全地形车的通行限制设定，宽度控制在狭窄林间道路可通行的范围内，车架最低点的离地间隙足够覆盖荒漠地区常见的石块、土坡高度，避免托底损伤车架底部结构。车架前部设计了防撞缓冲结构，前部伸出的钢管在发生正面碰撞时能够率先吸收冲击能量，保护驾驶舱内的人员与后部的动力单元；后部的车架结构预留了备胎、小型工具储物箱的安装位，可根据使用需求加装附属配件。所有外露的车架管材均预留了覆盖件安装的螺纹孔位，后期可根据使用需求加装塑料护板、防尘罩等附属结构，不需要二次在主车架上钻孔破坏结构强度。

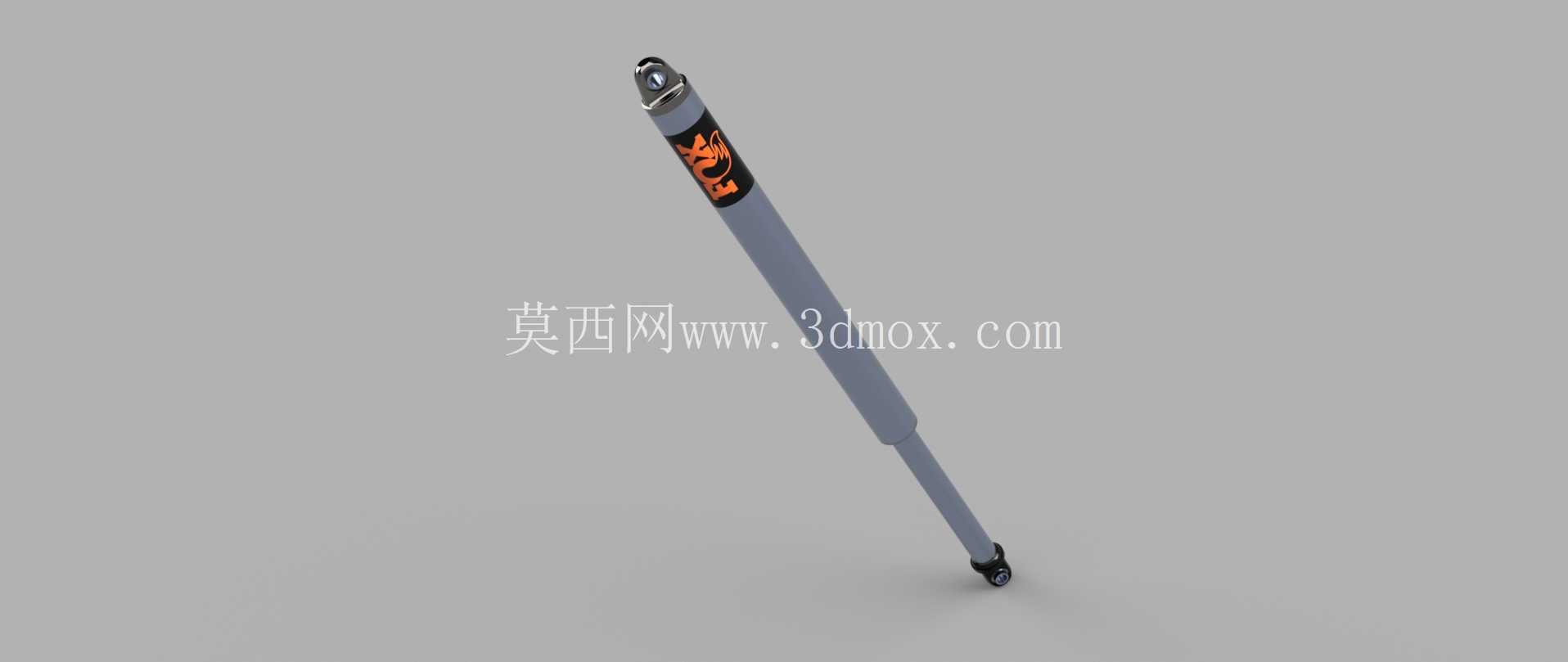

在结构校核层面，建模过程中对车架的每一处受力节点做了运动仿真验证，模拟飞坡落地、单侧车轮抬升、紧急制动等极端工况下的应力分布，对应力集中区域的管材做了加厚处理或者增加斜撑补强，避免长期使用后出现结构疲劳失效。悬架的弹簧与减震器安装位置经过杠杆比校核，保证减震器的阻尼与弹簧刚度匹配整车重量，在颠簸路面能够有效过滤路面冲击，同时不会因为悬架过软导致高速行驶时侧倾过大。制动系统的安装位适配大尺寸刹车盘，能够满足越野场景下频繁制动的散热需求，避免长距离下坡制动时出现热衰减。
