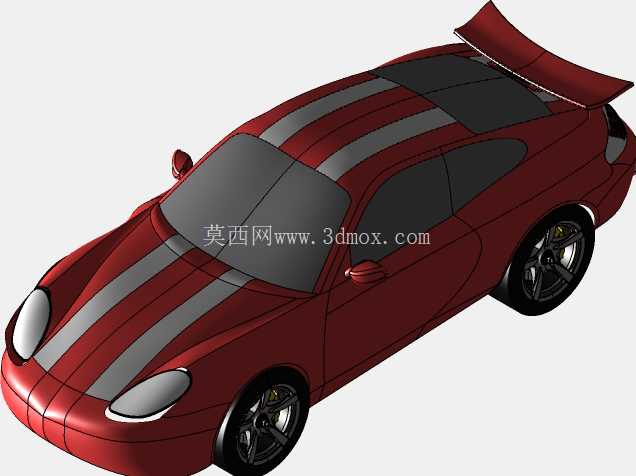

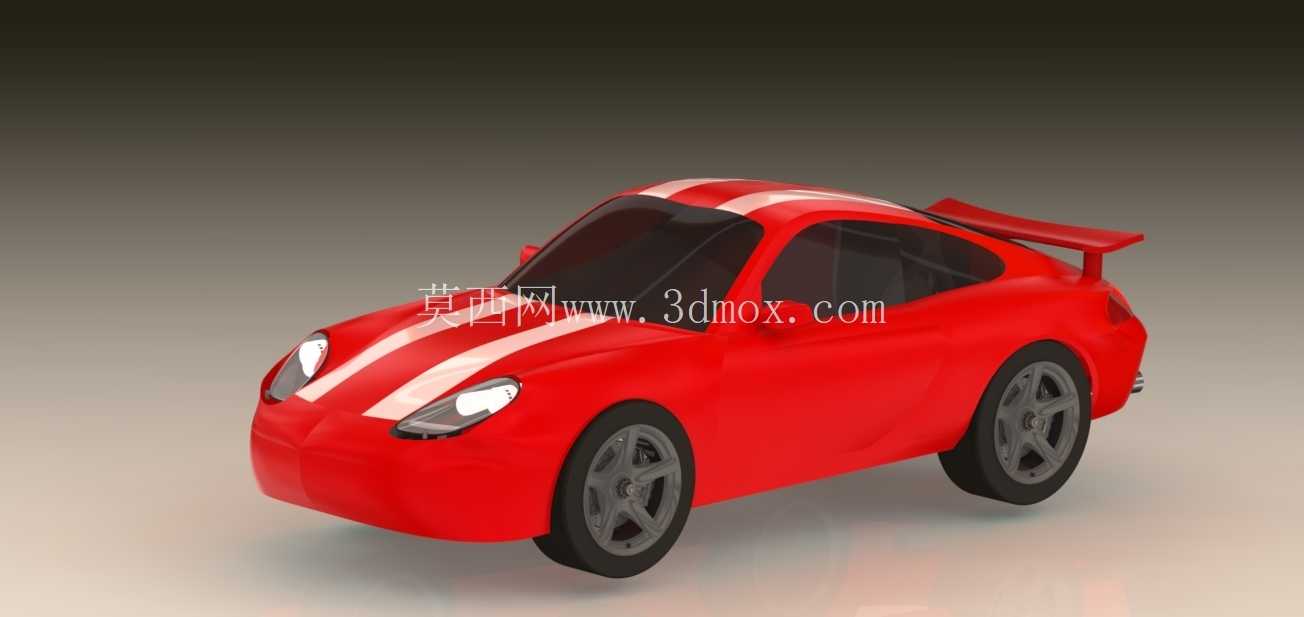

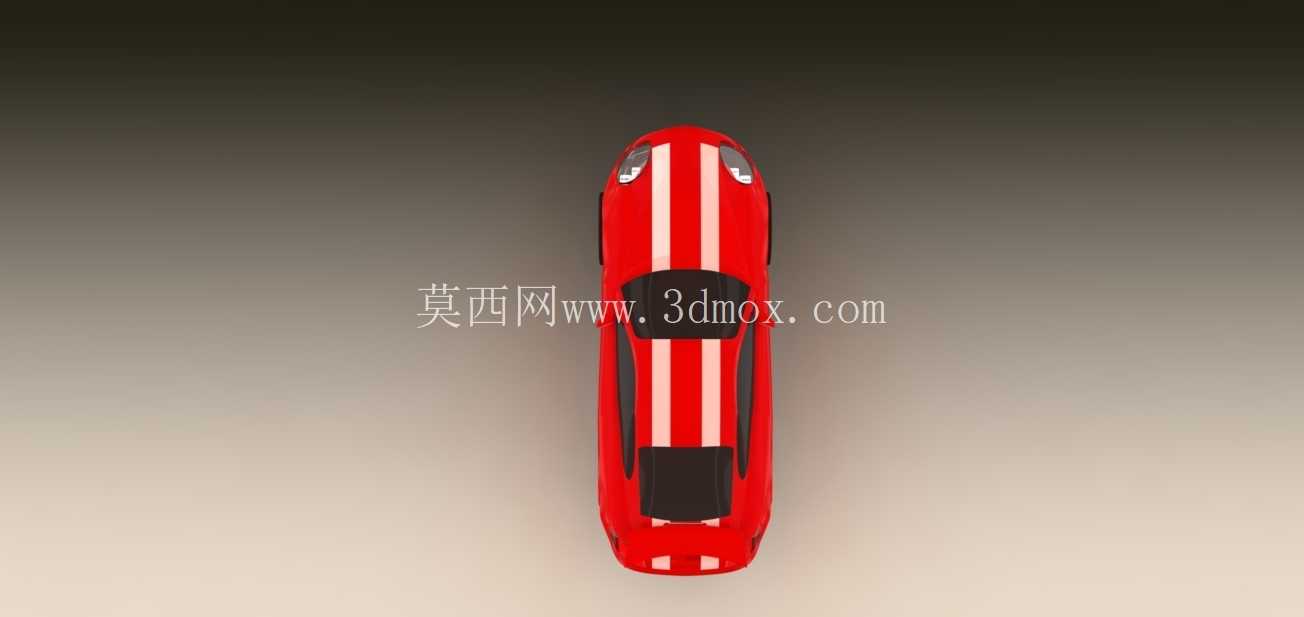

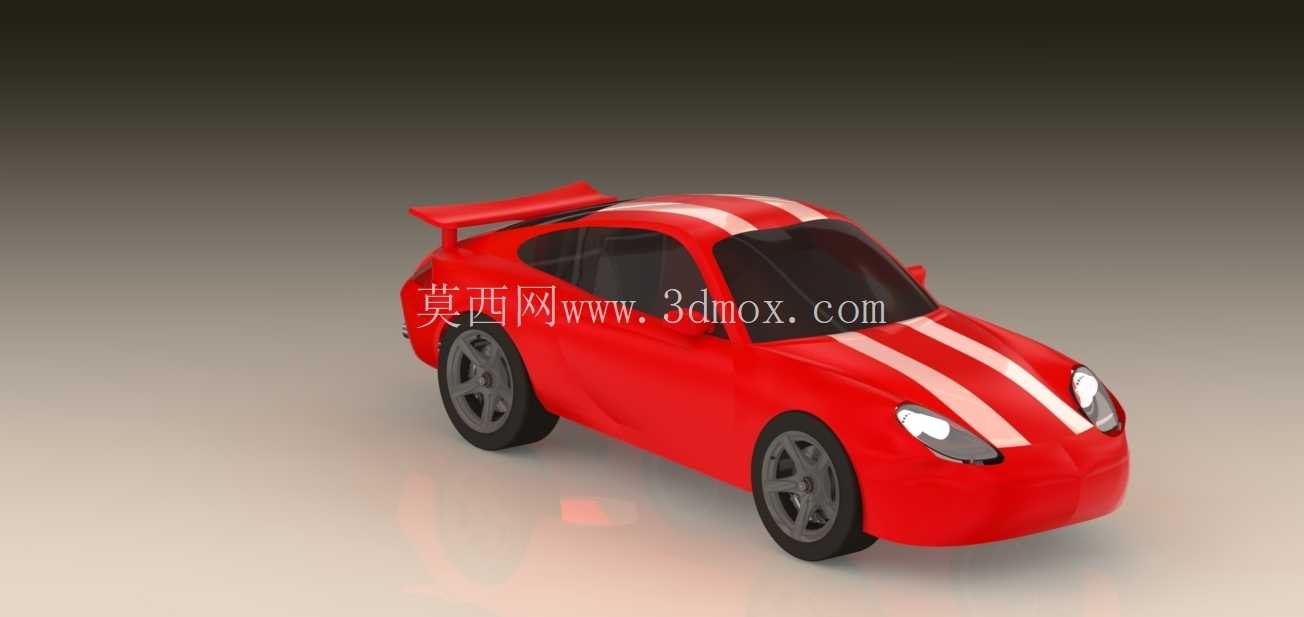

Q版保时捷911Carrera跑车三维建模作品

　　建模的时候没有完全照搬实车的曲面参数，而是把经典的溜背线条、尾翼造型、双出排气这些识别度最高的特征做了卡通化压缩，轮拱的弧度做了放大处理，适配更小尺寸的轮毂装配，轮毂的辐条造型保留了实车的五辐设计，但把边角做了R2以上的圆角过渡，一方面是避免小尺寸零件打印或者注塑的时候出现尖角缺料，另一方面也符合Q版造型的圆润质感。车身侧面的拉花是做在曲面的包覆特征里，没有单独拆分零件，这样后续做表面处理的时候不管是水贴还是移印，都能保证贴合度，不会因为曲面曲率变化太大出现图案变形。车窗部分做了0.8mm的下沉差，和车身曲面预留了粘接或者超声波焊接的装配间隙，玻璃件的透明度可以根据后续需求调整，不需要额外修改主体结构。做这个Q版跑车模型的初衷，是之前给汽车文创周边部门做结构验证参考时，需要一款比例压缩后的经典跑车造型，用来适配桌面摆件、拼装玩具的开模前期结构校核，毕竟常规1:18的车模尺寸偏大，做桌面陈列或者盲盒类周边的话，整体占用空间需要控制在掌心范围，所以建模初期就把整体外廓尺寸卡死在长120mm、宽55mm、高45mm的边界内，避免后续做模具拆分的时候出现尺寸超差，还要给内部的配重块、磁吸底座预留安装空间。

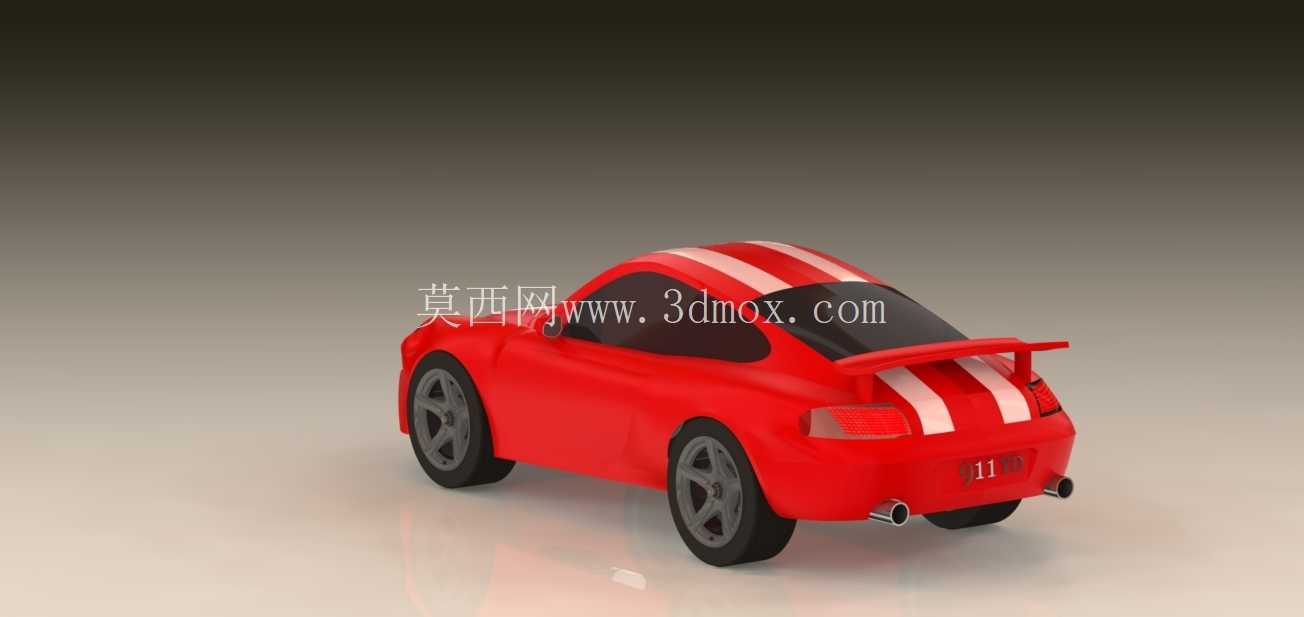

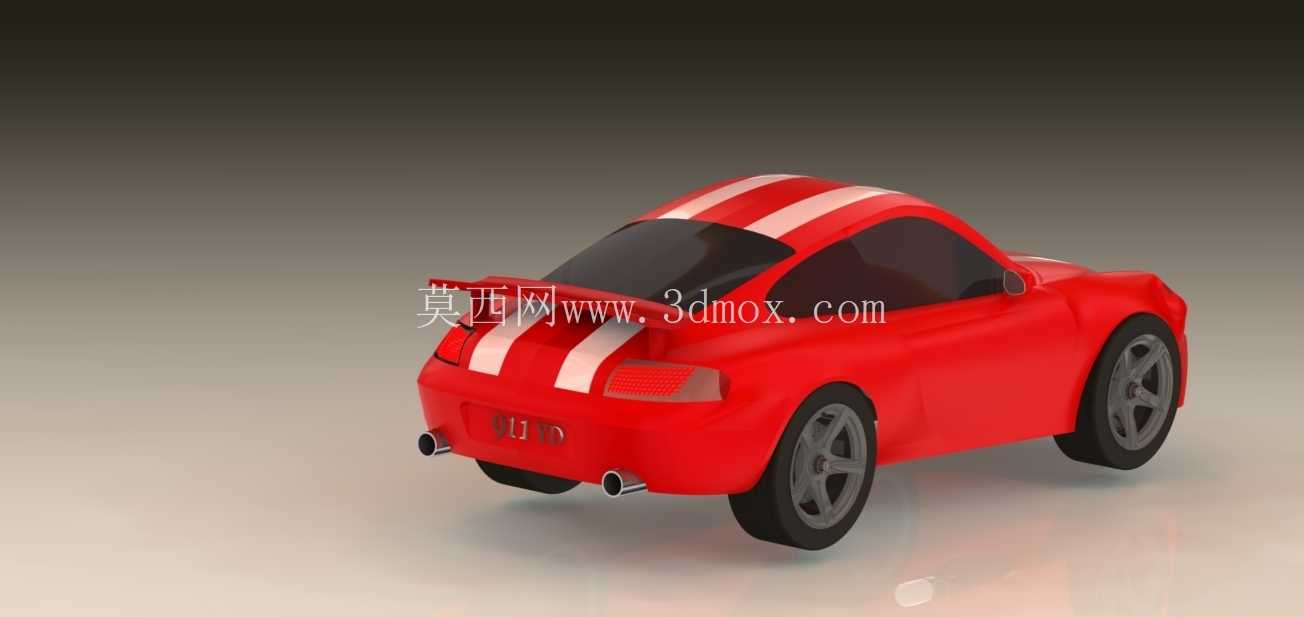

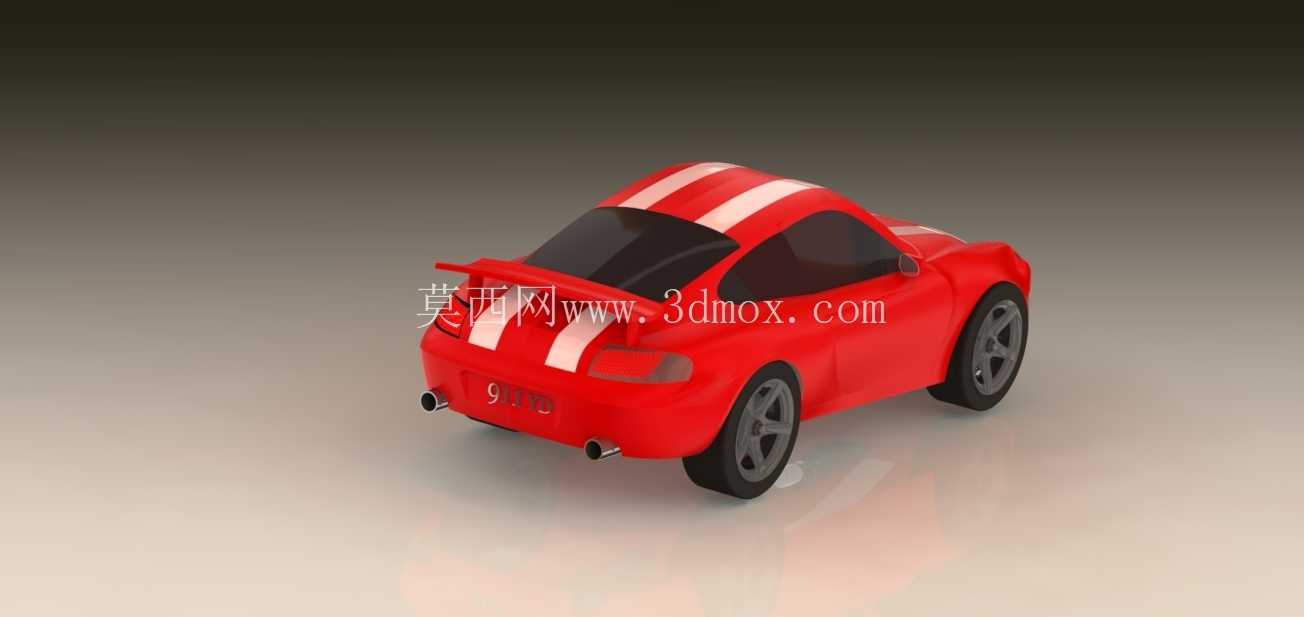

　　车尾的双出排气是和后保险杠做的一体化特征，没有拆成单独零件，减少后续装配的零件数量，毕竟这类小尺寸文创产品，零件越少装配公差越容易控制，整体良率也能提上来。尾翼的安装位做了1mm的定位凸台，不管是做同色一体成型还是后期加装不同配色的尾翼配件，都能快速定位，不需要额外做治具。底盘部分做了平整化处理，预留了3个标准的M2螺丝柱位置，既可以用来固定底盘盖板，也能适配市面上通用的亚克力展示底座安装孔位，不需要额外做转接件。建模过程中所有的曲面都做了曲率连续检查，没有出现碎面或者收敛角，后续不管是做渲染出图，还是导出STL做3D打印手板，或者转STEP格式做模具开模，都不会出现破面问题。

　　轮距的参数设置是前后等宽，轮拱和轮胎之间预留了1.5mm的间隙，就算是做可动轮结构，也不会出现转动时轮胎蹭轮拱的问题，轮胎的胎面做了简化的细纹设计，既保留了轮胎的质感，又不会因为纹路太细导致注塑时填充困难。前大灯和尾灯的位置做了0.5mm的凹槽，后续可以直接粘贴透明滴胶或者印刷灯组图案，不需要单独拆分灯组零件，进一步压缩装配复杂度。做这类缩小比例的车模，最容易出问题的就是特征丢失，比如实车的侧进气口、车门缝线这些细节，如果按比例直接缩小，会变成非常浅的刻线，注塑或者打印的时候根本出不来效果，所以建模的时候特意把这些特征的深度调整到0.3mm以上，宽度也做了相应放大，保证小尺寸下依然能识别出对应的造型特征。

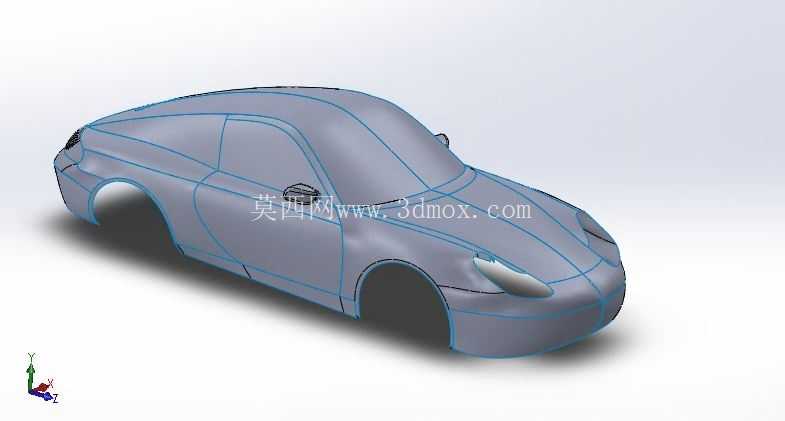

　　整体的壁厚控制在1.8mm，筋位厚度0.9mm，完全符合注塑件的壁厚设计规范，不会出现缩水印或者填充不足的问题，就算是用PLA做FDM3D打印，这个壁厚也能保证足够的结构强度，拿在手里不会轻易变形。之前做同类Q版车模的时候，曾经遇到过后视镜突出太多容易断裂的问题，所以这次把后视镜的造型做了和车门一体化的圆滑过渡，突出长度控制在3mm以内，根部做了R3的圆角加强，就算不小心碰掉也不会出现明显的断口瑕疵。车顶的线条做了平滑过渡，没有突兀的折角，后续做表面喷涂的时候不容易出现积漆问题。整个模型的建模逻辑是从整体曲面到局部特征逐步细化，先拉伸出车身的基础轮廓，再依次切割出车窗、轮拱、灯组的位置，最后添加尾翼、排气、轮毂这些细节特征，每一步都做了实体检查，没有出现非流形几何问题，不管是做结构验证、渲染展示，还是作为文创产品的开发原型，都能直接使用，不需要再做几何修复。
