高精度逆向还原双色胶皮乒乓球拍结构

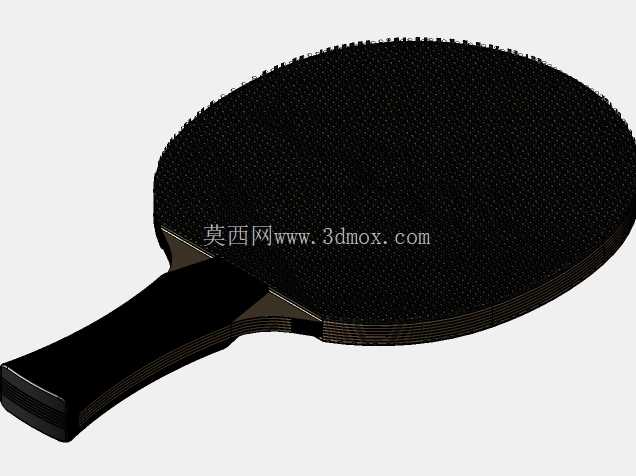

日常体育器材开发过程中，针对成熟量产产品的逆向还原是结构工程师快速迭代设计方案的常用手段，这套乒乓球拍的三维结构完全依托实物测绘数据搭建，可直接用于体育用品厂商的新品改型、配件适配开发场景。从实际使用场景来看，这类球拍覆盖业余训练、休闲健身等多个使用场景，结构设计需要兼顾握持手感、击球反馈强度、胶皮贴合牢固度多个核心指标，建模过程中首先对拍身整体轮廓做了基准定位，拍面的圆弧过渡完全依托实物半径样板校准，避免了常规建模中圆弧曲率偏差导致的成品击球甜区偏移问题。

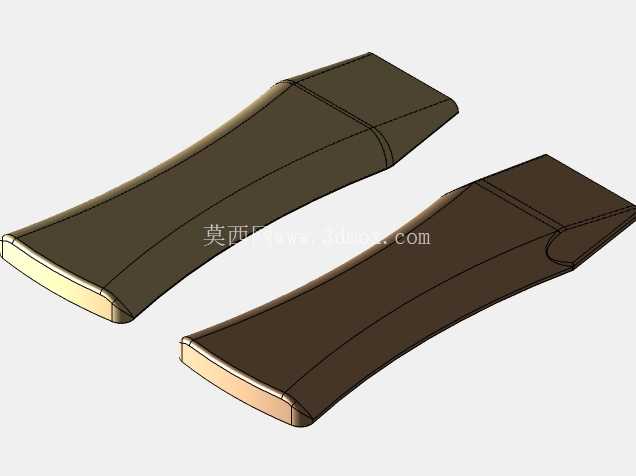

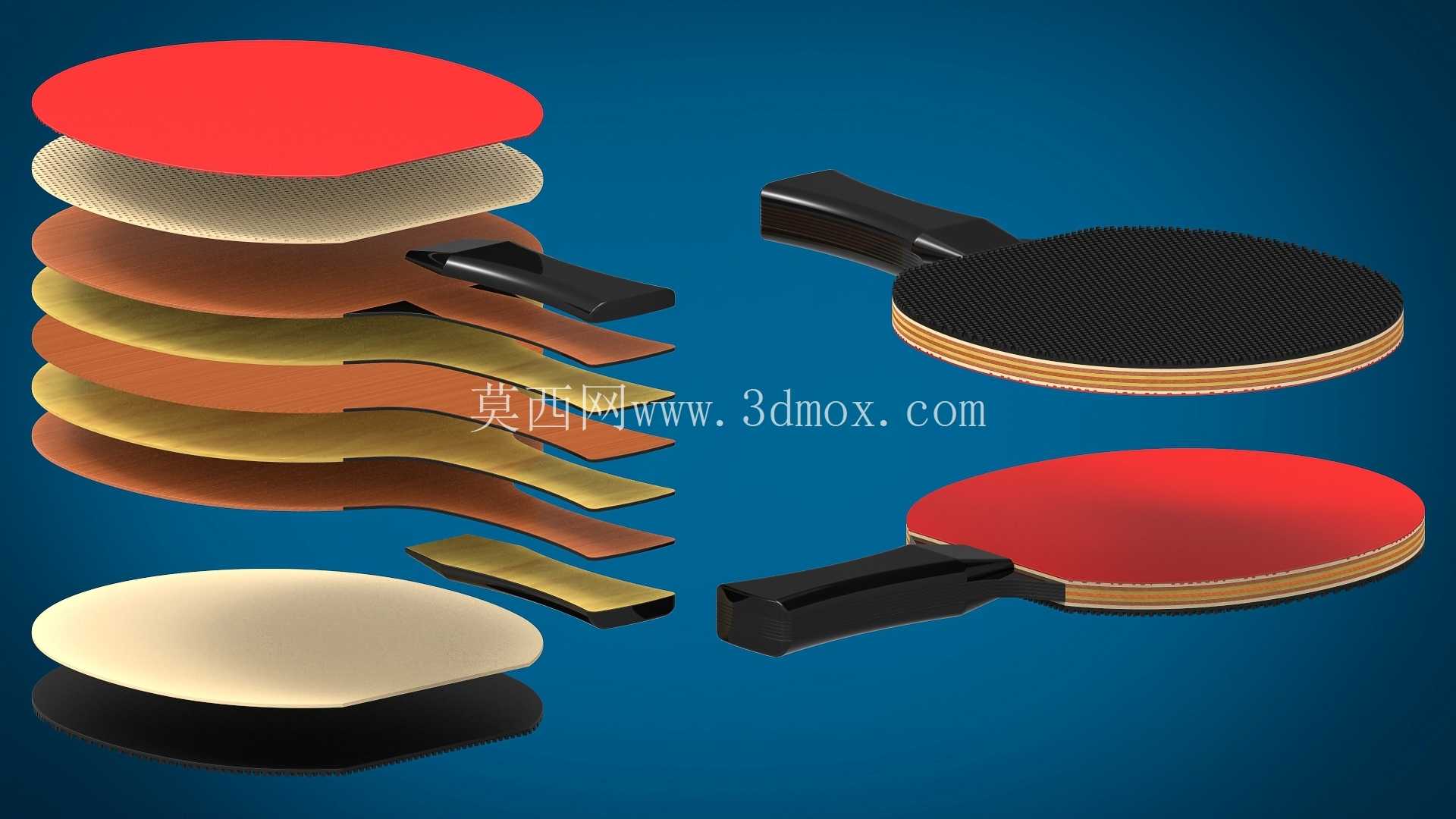

整套结构拆分来看，主要分为握柄、木质拍身基底、薄海绵垫层、正反双色橡胶胶皮四个核心部分，握柄部分做了符合人体工学的弧面收窄设计，和拍身衔接的位置做了阶梯式嵌合结构，装配时可以通过木胶胶合完成固定，胶合面预留的0.1mm容差可以抵消木质材料吸湿后的轻微膨胀变形，避免长期使用后握柄松动脱落。正反两面的橡胶胶皮纹理做了逐面还原，红色正胶面的颗粒凸起高度、排布间距完全匹配实物参数，黑色反胶面的细微磨砂纹理也做了对应结构呈现，这部分结构还原的精度直接关系到后续仿真分析中摩擦系数、击球弹力的测算准确度，因此建模时没有采用纹理贴图替代实体结构，而是通过阵列特征完成了所有颗粒结构的搭建。

胶皮和木质拍身之间的两层薄海绵垫是容易被忽略的结构细节，这部分的厚度均匀度直接影响击球时的力量反馈，建模时将海绵层单独拆分出独立零件，边缘和拍身轮廓做了完全齐平的裁切处理，和胶皮、拍身的贴合面都做了平面度校准，避免装配后出现局部凸起影响胶皮粘贴平整度。木质拍身采用多层胶合板结构，建模时还原了五层木质叠压的分层结构，每层的厚度差控制在0.2mm以内，边缘的封边结构做了圆弧倒角处理，既可以避免多层板材边缘开胶，也能降低击球时边缘磕碰导致的板材分层风险。

从安装边界来看，整套球拍装配完成后总长度控制在常规直拍的标准尺寸范围内，握柄的截面尺寸适配绝大多数成年人的手型大小，不需要额外调整尺寸即可直接用于3D打印手板验证、模具开模参考。如果需要做个性化改型设计，可以直接在现有握柄结构基础上调整弧面曲率、更换握柄材质，也可以调整海绵垫层厚度来改变击球弹力参数，适配不同打法的使用需求。需要注意的是，橡胶胶皮部分的纹理结构虽然做了完整还原，但如果用于开模生产，还需要根据橡胶材料的收缩率对颗粒尺寸做微调，避免硫化成型后颗粒尺寸偏差影响摩擦性能；木质部件的胶合面预留的容差是针对常规硬木材质设置，如果更换为碳纤维等复合材料拍身，需要对应调整嵌合结构的过盈量，保证连接强度。

在结构验证环节，这套模型可以直接导入仿真软件做击球受力分析，模拟不同力度下拍身的形变情况、胶皮的受力分布，帮助设计人员快速调整拍身厚度、海绵硬度参数，省去反复打样测试的流程。对于体育器材设计从业者来说，这种基于成熟实物逆向搭建的模型，可以作为同类产品设计的基准参考，避免从零开始建模出现的结构逻辑错误，也能直观了解量产球拍的分层结构设计思路，掌握不同部件之间的装配配合关系。
