Original Prusa迷你3D打印机整机装配结构

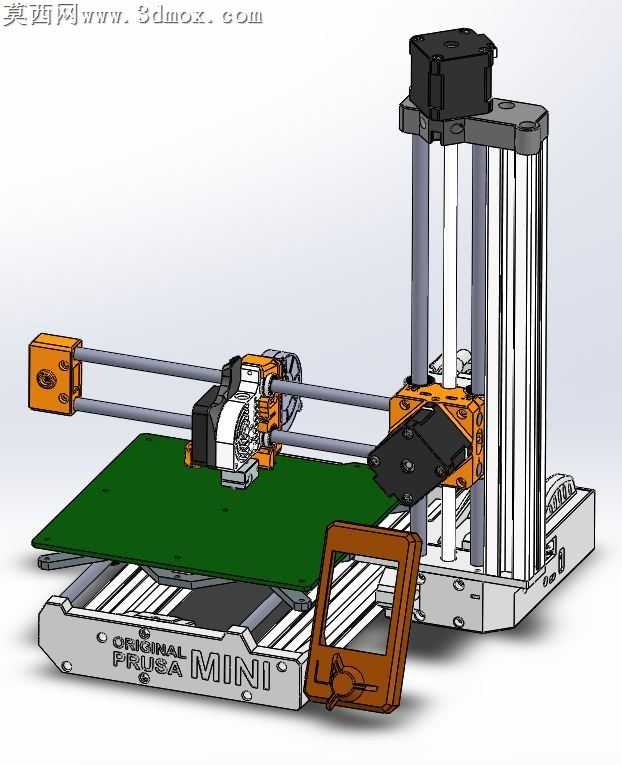

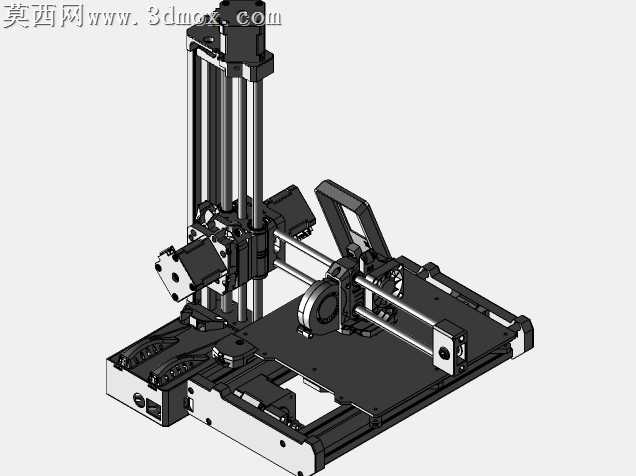

本模型为桌面级FDM熔融沉积成型3D打印机的整机装配三维模型，建模过程基于开源Prusa Mini机型的公开结构方案完成，整体采用自底向上的装配建模逻辑，先完成各独立功能零件的特征建模，再按照实际装配约束关系完成整机组合，所有运动副的配合关系均按照实际设备的运动逻辑设置，可直观呈现设备的运行结构逻辑。模型完整还原了设备的核心组成部分：底部采用铝型材拼接的框架基座，基座上集成了Y轴运动的直线导轨传动结构，绿色的打印热床平台通过连接件固定在Y轴运动滑台上，可实现前后方向的平稳进给；Z轴采用双光杆导向搭配丝杆传动的立式结构，顶部固定Z轴驱动步进电机，带动X轴整体横梁实现上下方向的高精度升降运动；X轴横梁上集成了挤出机打印头组件，包含挤出机构、散热风道、喷嘴安装位等细节结构，可沿X轴光杆实现左右方向的横向进给；机身前部预留了操作显示屏的安装位，采用棕色边框的嵌入式安装结构，还原了实机的操作交互布局。材质渲染方面，模型对不同部件的材质属性做了区分设置：铝型材框架采用银灰色磨砂金属材质，光杆导轨采用亮面镀铬金属质感，步进电机外壳采用黑色哑光工程塑料材质，打印热床采用绿色哑光耐高温板材质感，挤出机的橙色固定件采用亮面橙色工程塑料质感，操作屏边框采用棕色半哑光塑料质感，不同材质的光影反射参数均经过调试，渲染效果可清晰区分各功能部件，直观呈现整机的外观层次。结构设计上，该机型采用经典的笛卡尔坐标系运动结构，三个运动轴的布局紧凑合理，在缩小整机占地面积的同时保证了足够的打印成型空间，框架结构兼顾刚性与轻量化，适合桌面场景使用；本模型省略了螺栓等标准紧固件以及挤出机钻头等细小易损件，保留了核心功能结构与装配关系，可清晰展示整机的传动逻辑、部件布局与安装配合关系，能够帮助使用者快速理解该款迷你3D打印机的整体构造，可用于设备结构学习、改装方案设计、装配工艺参考等场景。
