钢管桁架结构越野卡丁车整车结构设计

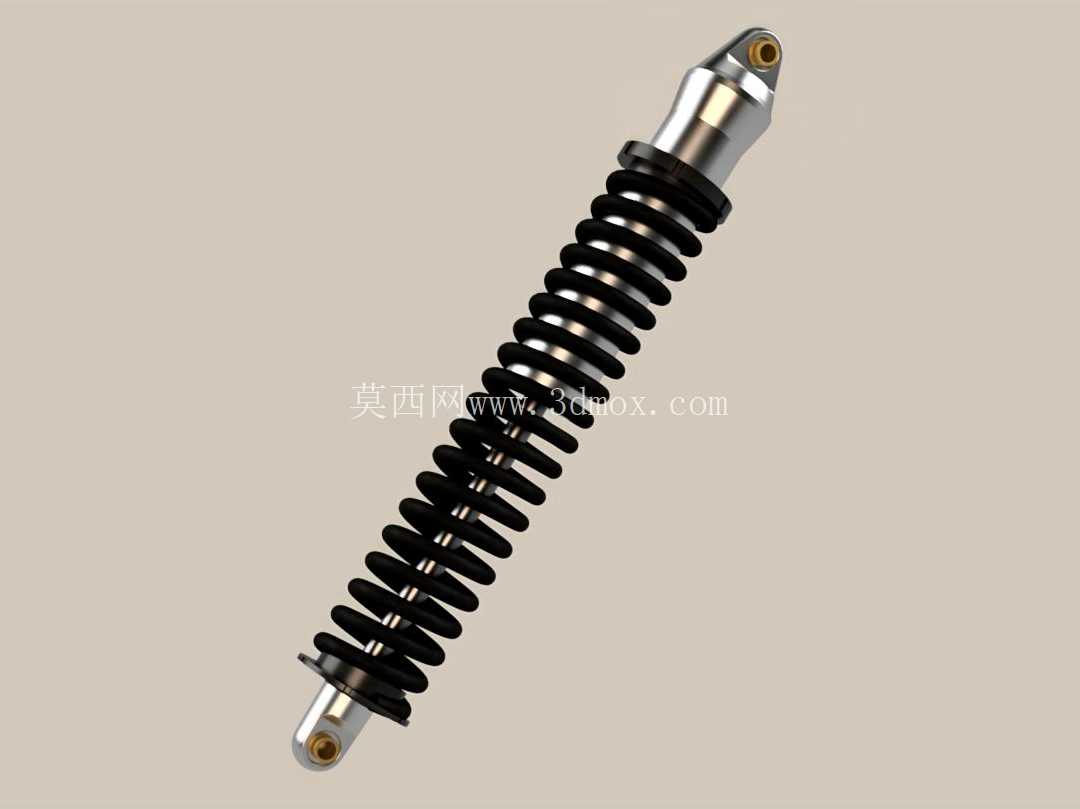

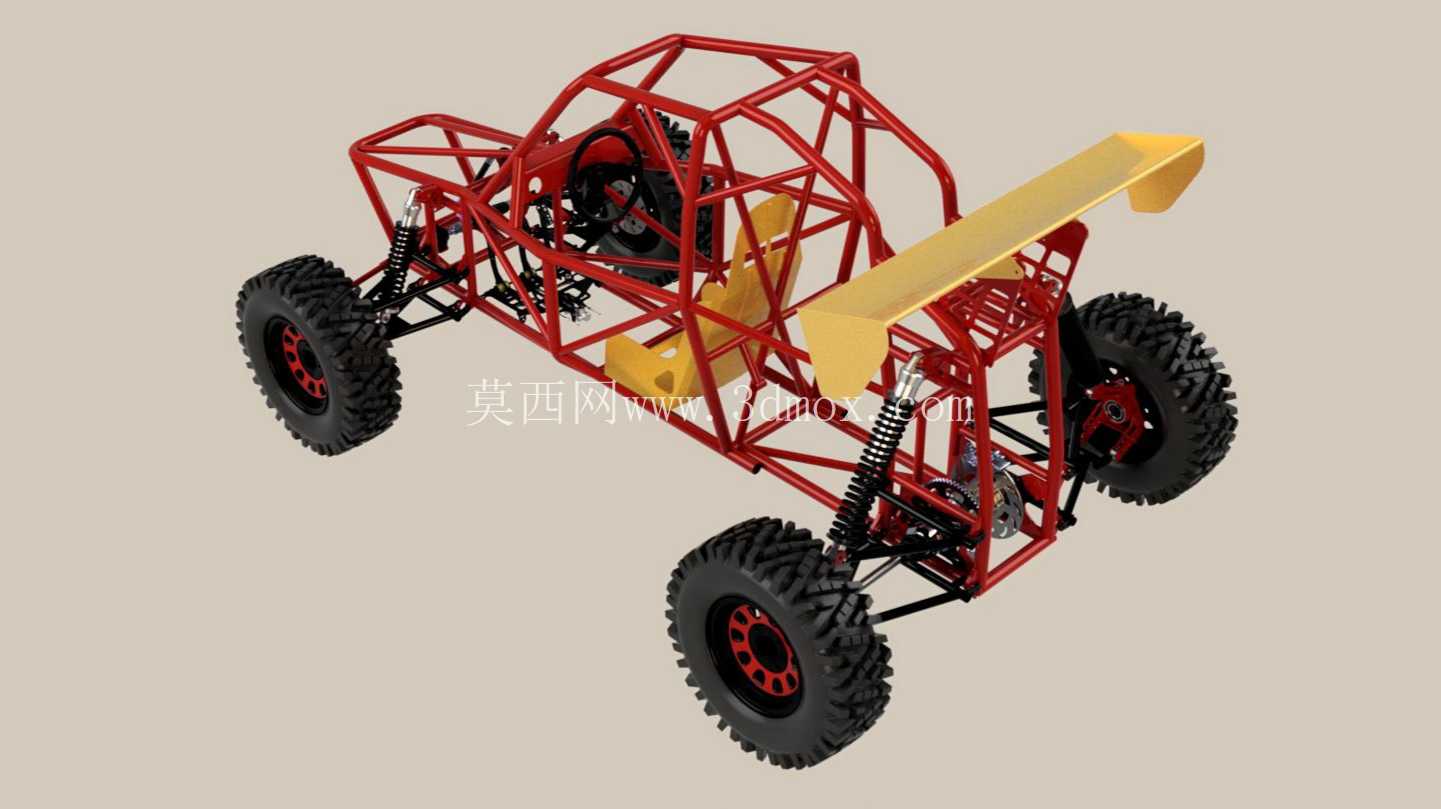

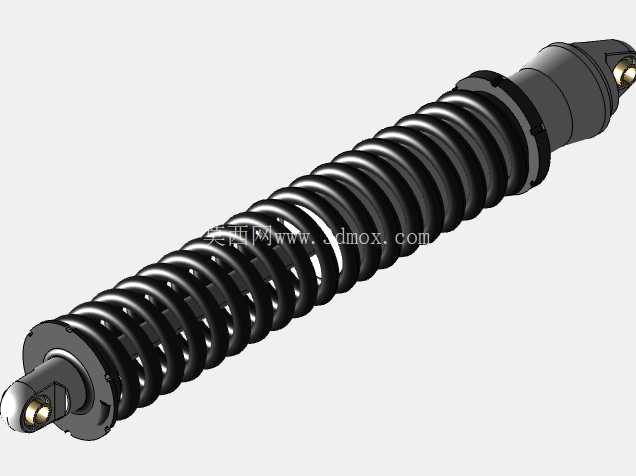

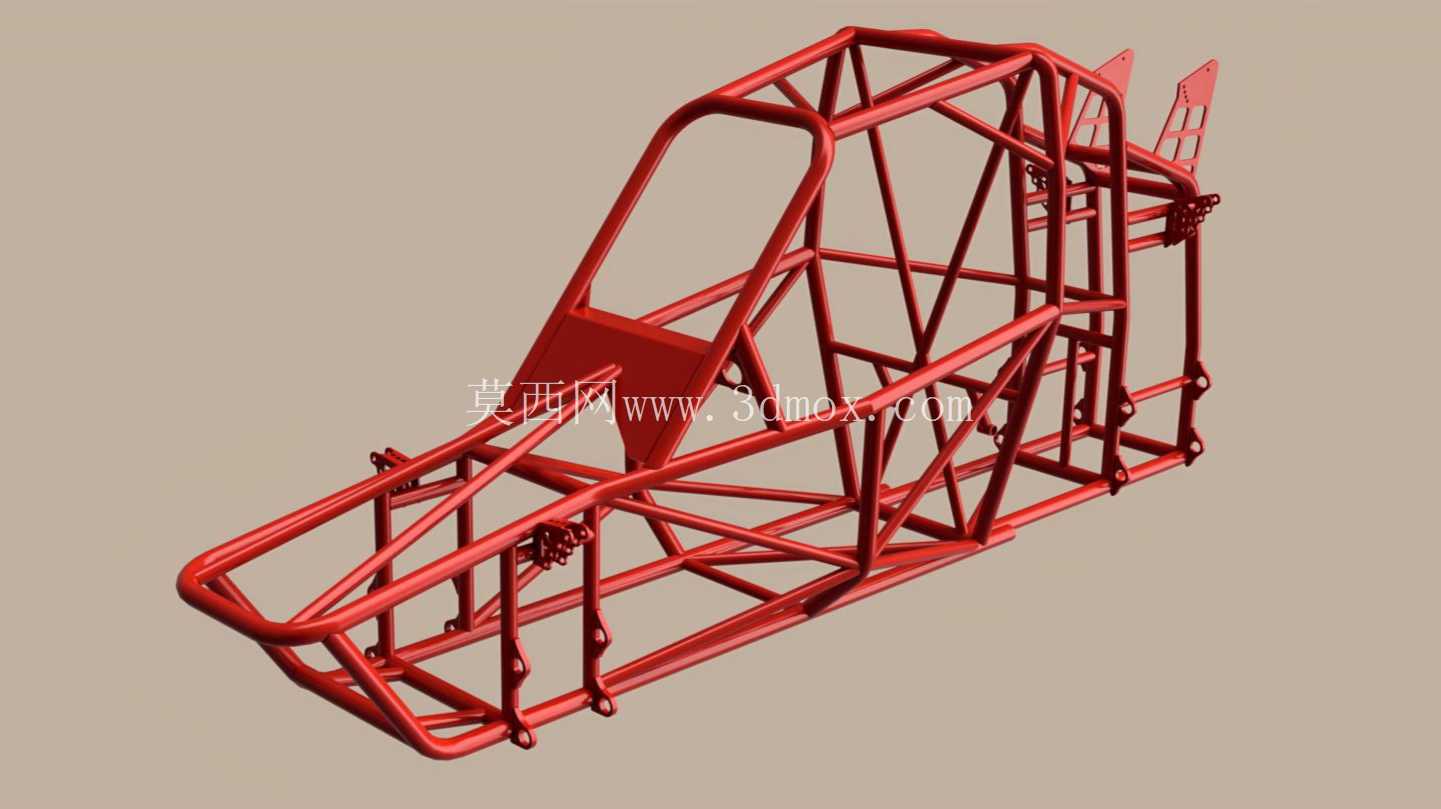

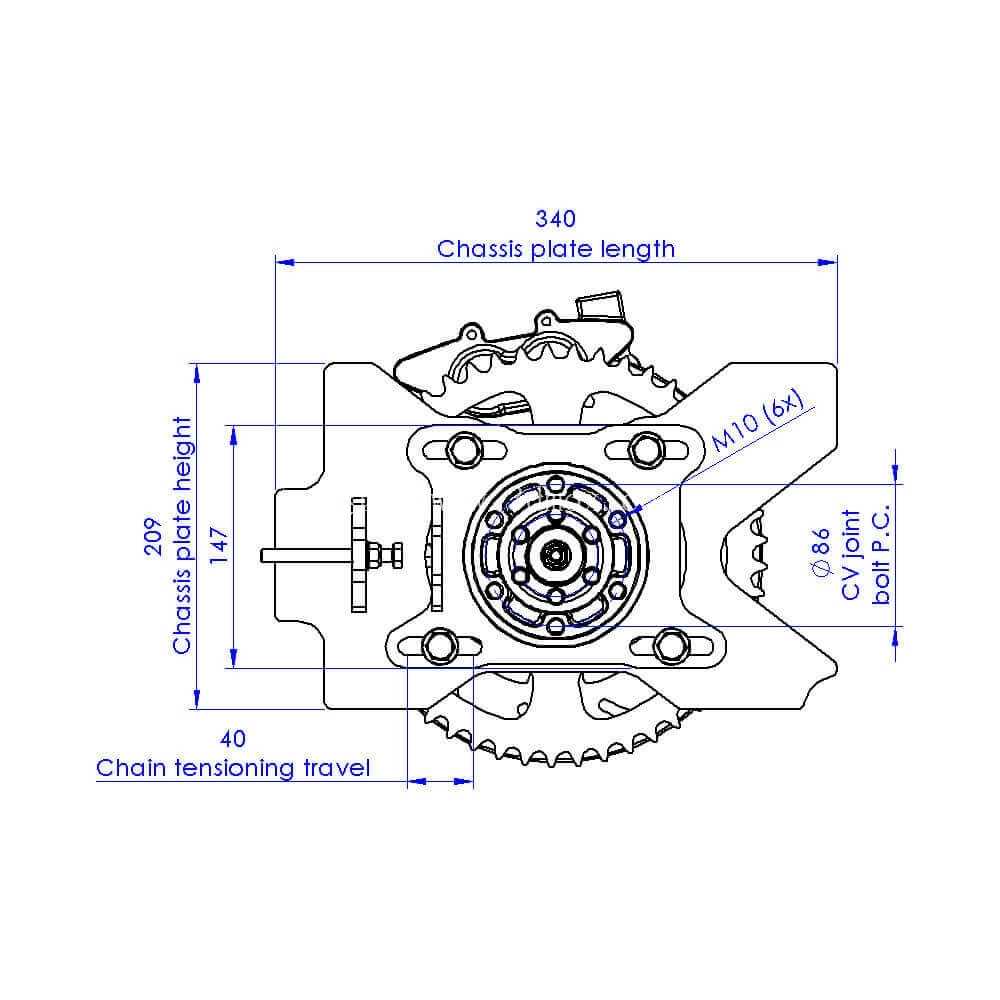

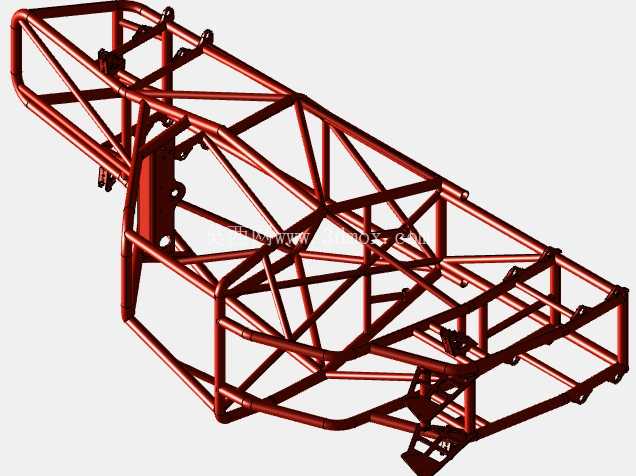

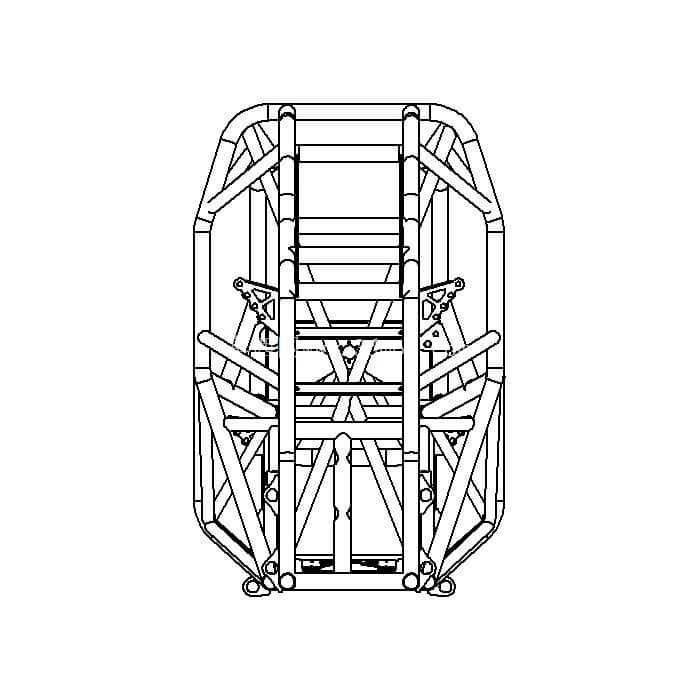

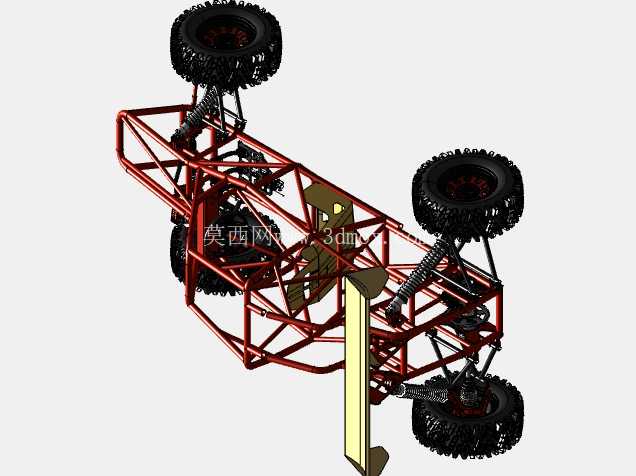

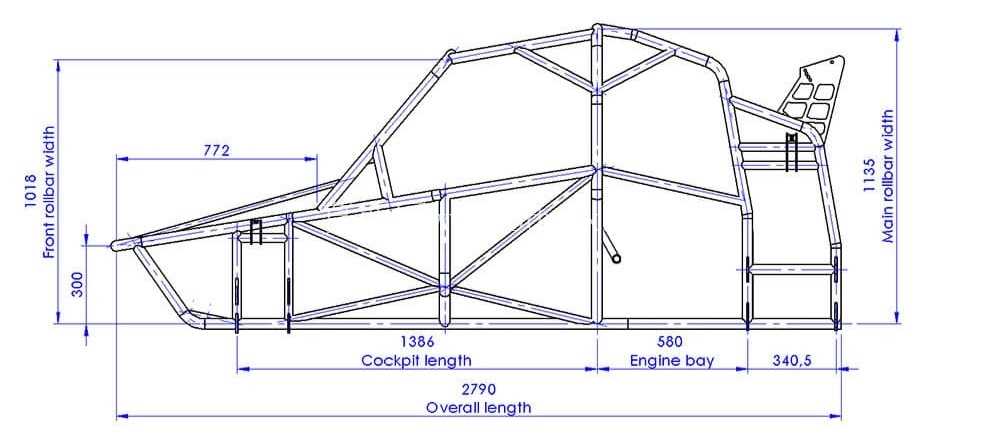

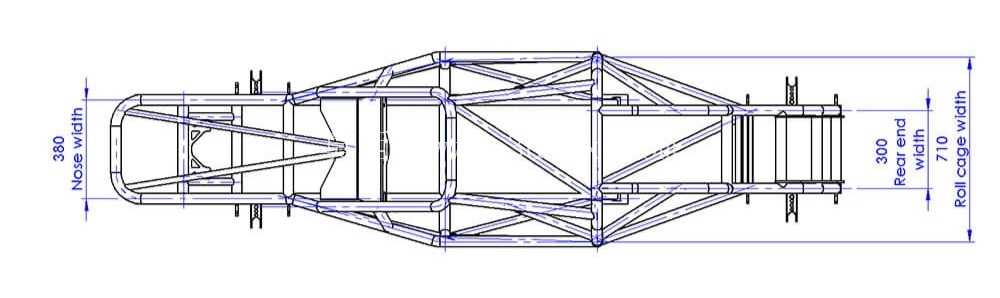

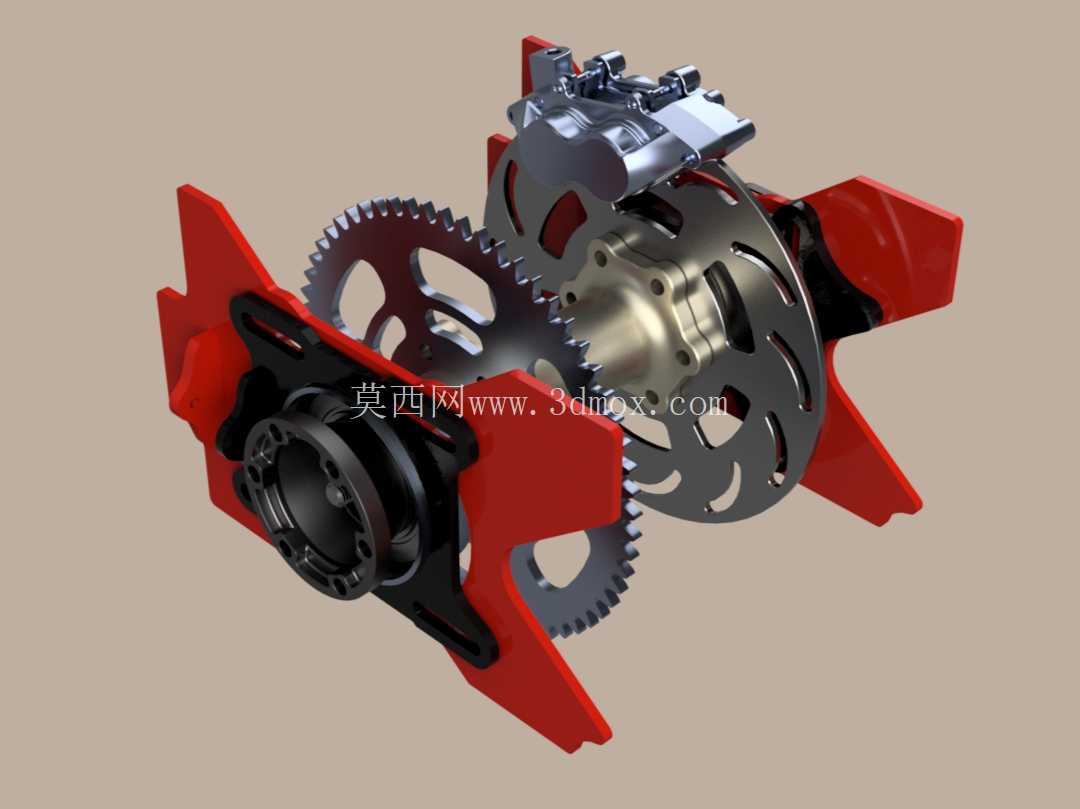

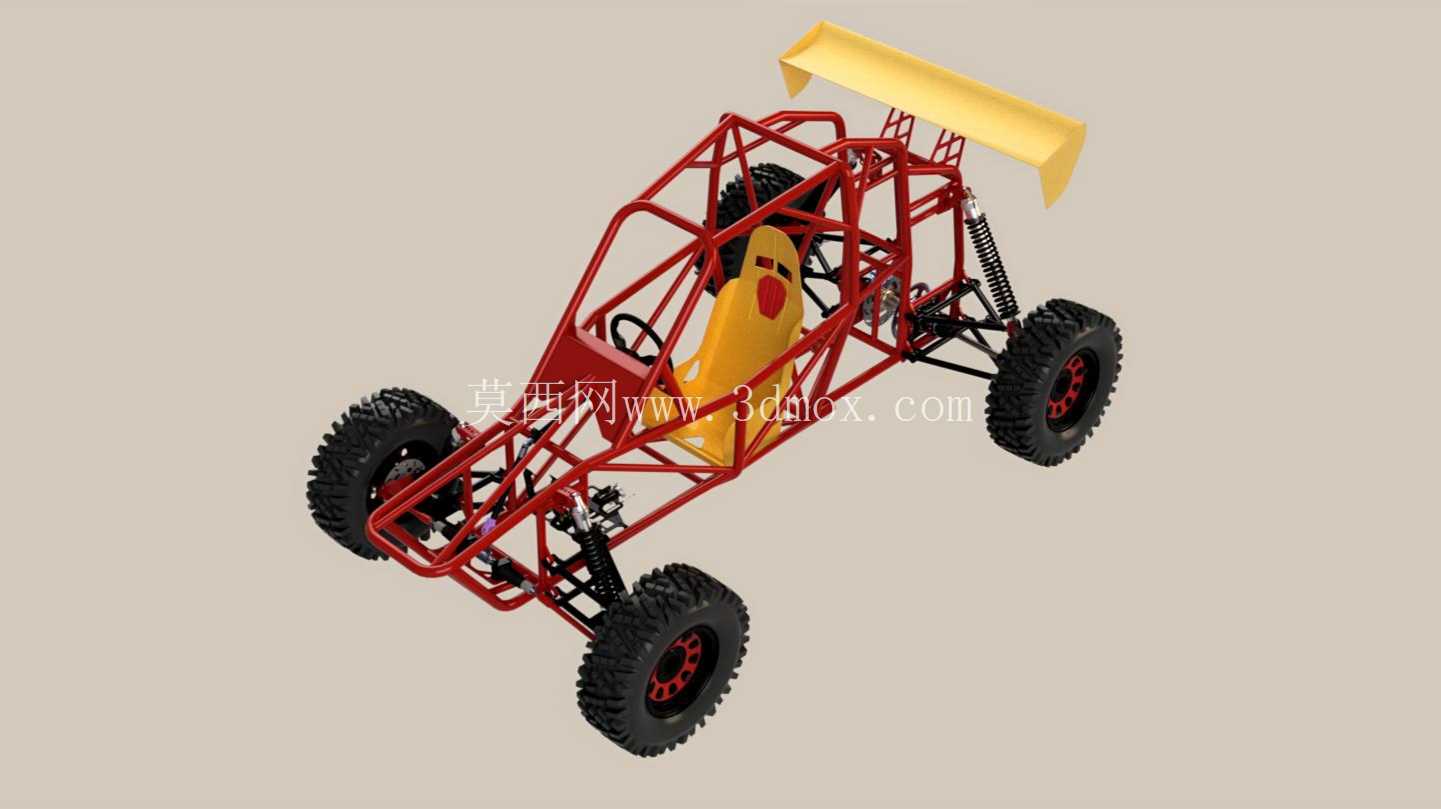

　　这款越野卡丁车采用外露式钢管桁架车架作为核心承载结构，所有杆件通过空间焊接形成闭合受力笼体，在非铺装路面行驶时可将路面冲击载荷均匀分散至各管段，避免局部应力集中导致的结构失效。车架前部预留双叉臂独立悬架安装点位，上下摆臂铰接点的坐标经过多轮动力学仿真校准，保证车轮在上下跳动过程中轮距、前束角的变化量控制在越野行驶允许范围内，搭配长行程螺旋弹簧与双向作用筒式减震器，可吸收沙丘、碎石路面带来的大振幅冲击，避免车轮离地失去抓地力。车架后部采用整体式硬桥搭配多连杆定位结构，兼顾大扭矩输出时的传动刚性与后轮随动行程，尾翼安装位直接与后部主桁架焊接为一体，高速行驶时可提供额外下压力，增强后轮抓地表现。

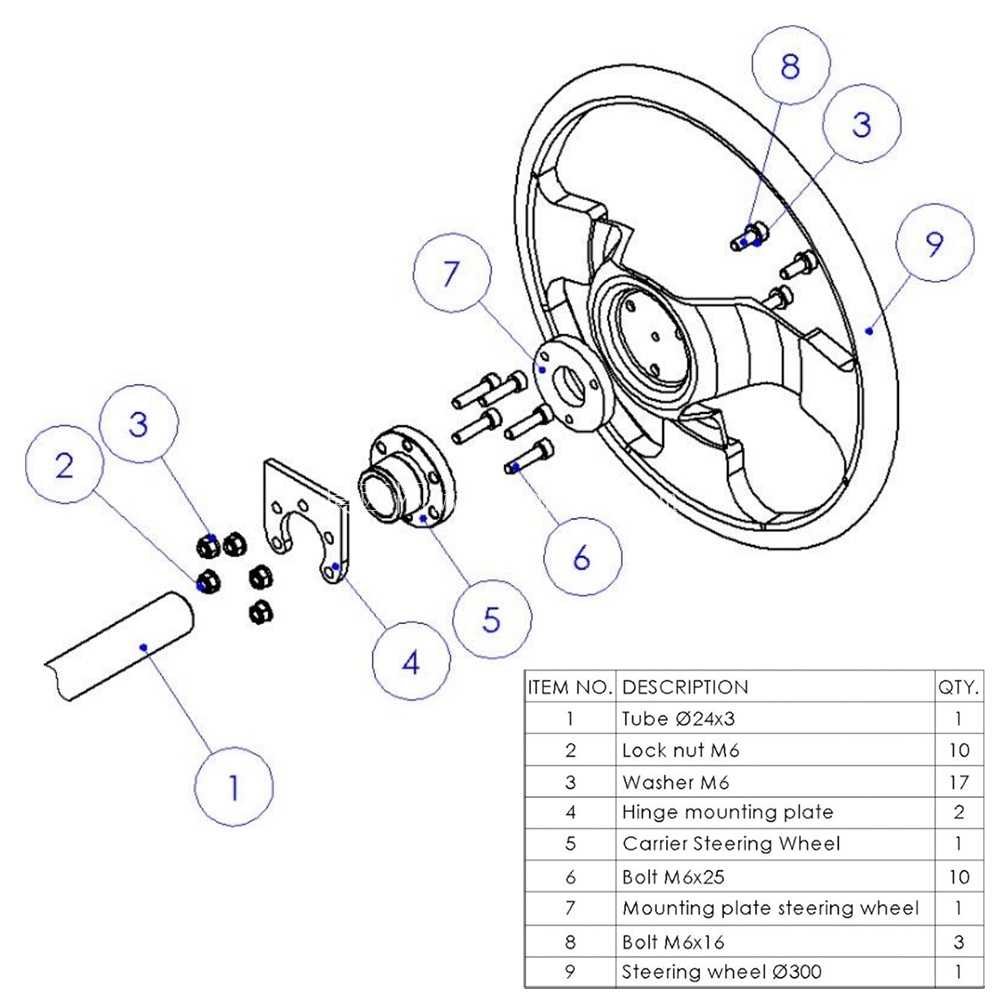

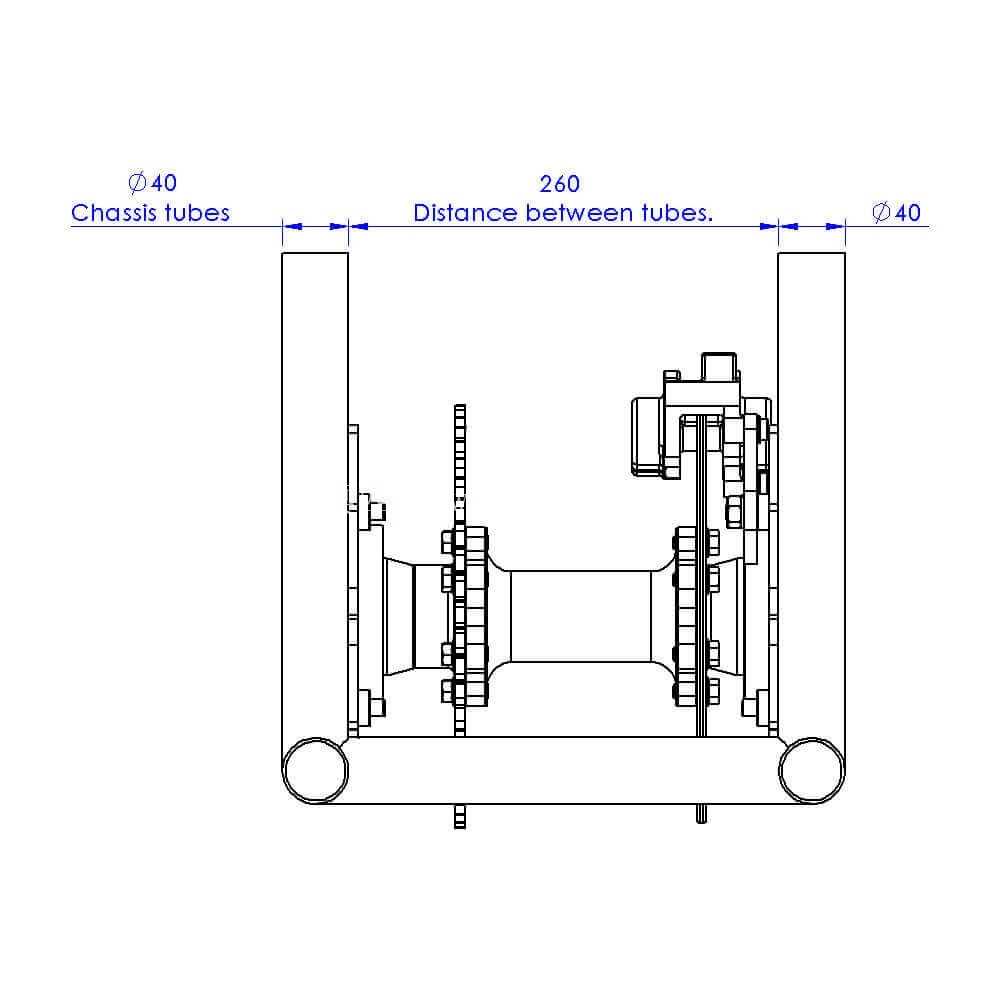

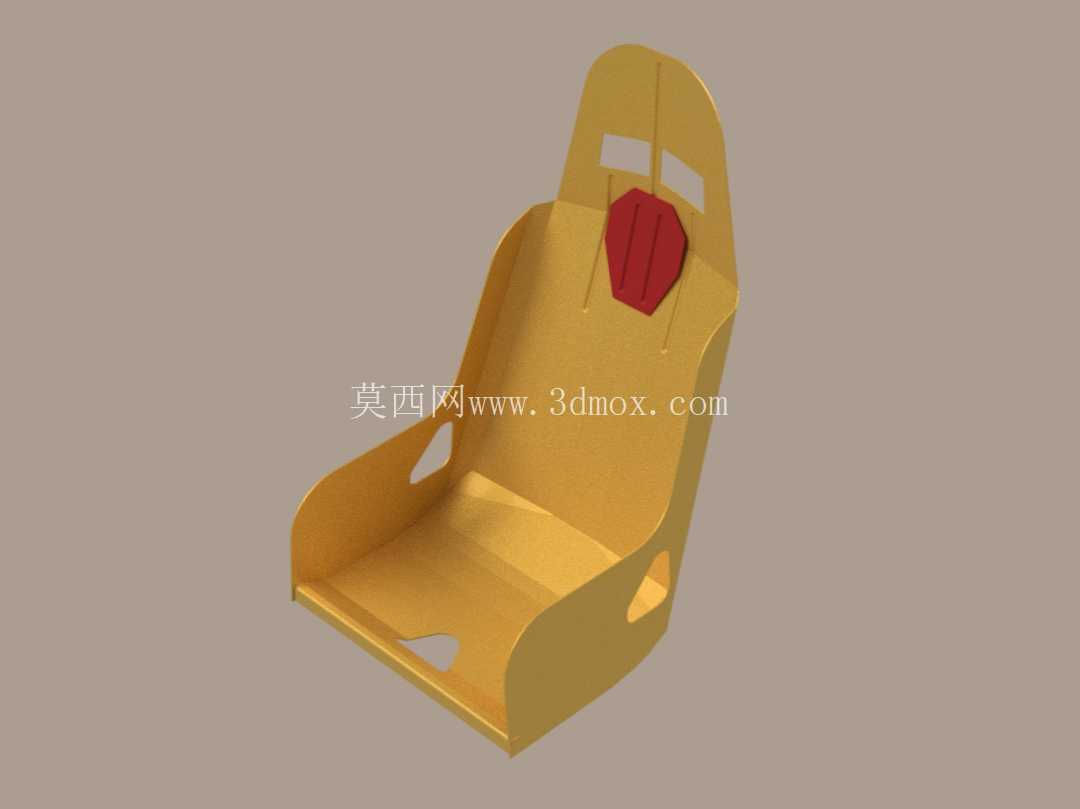

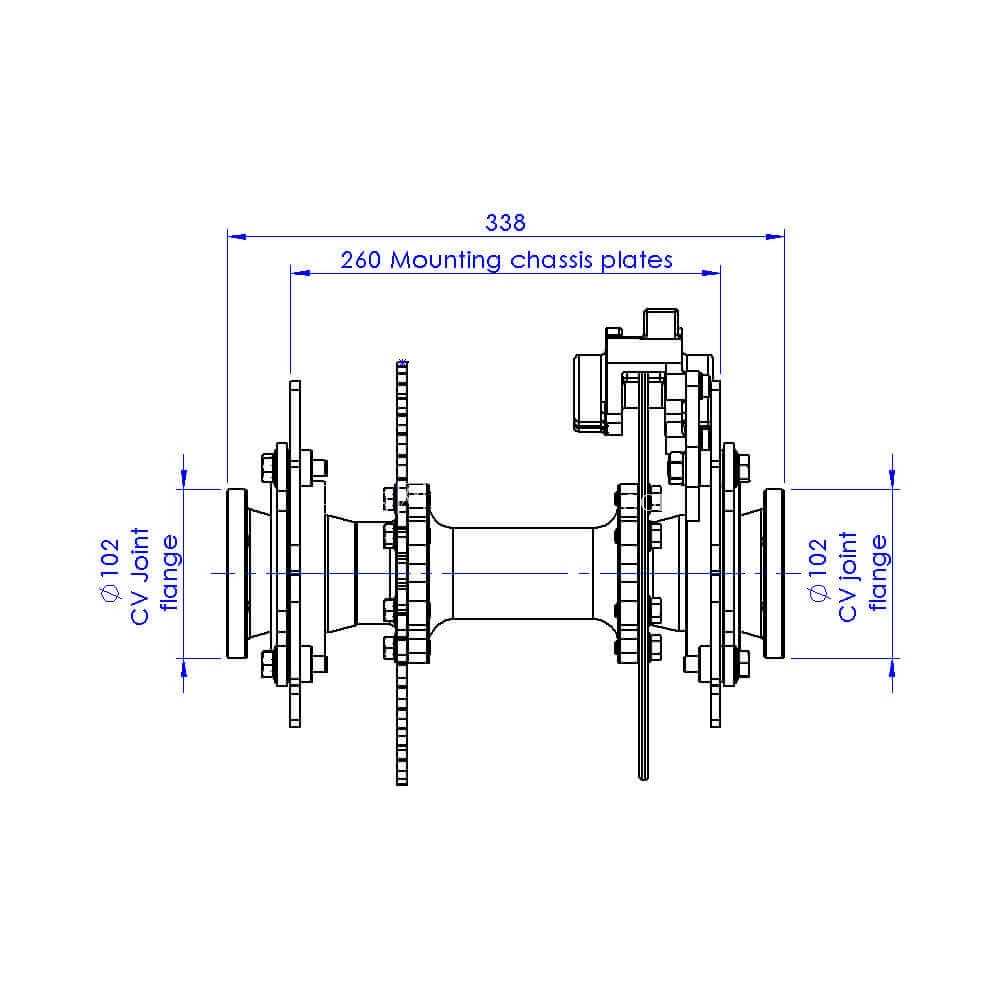

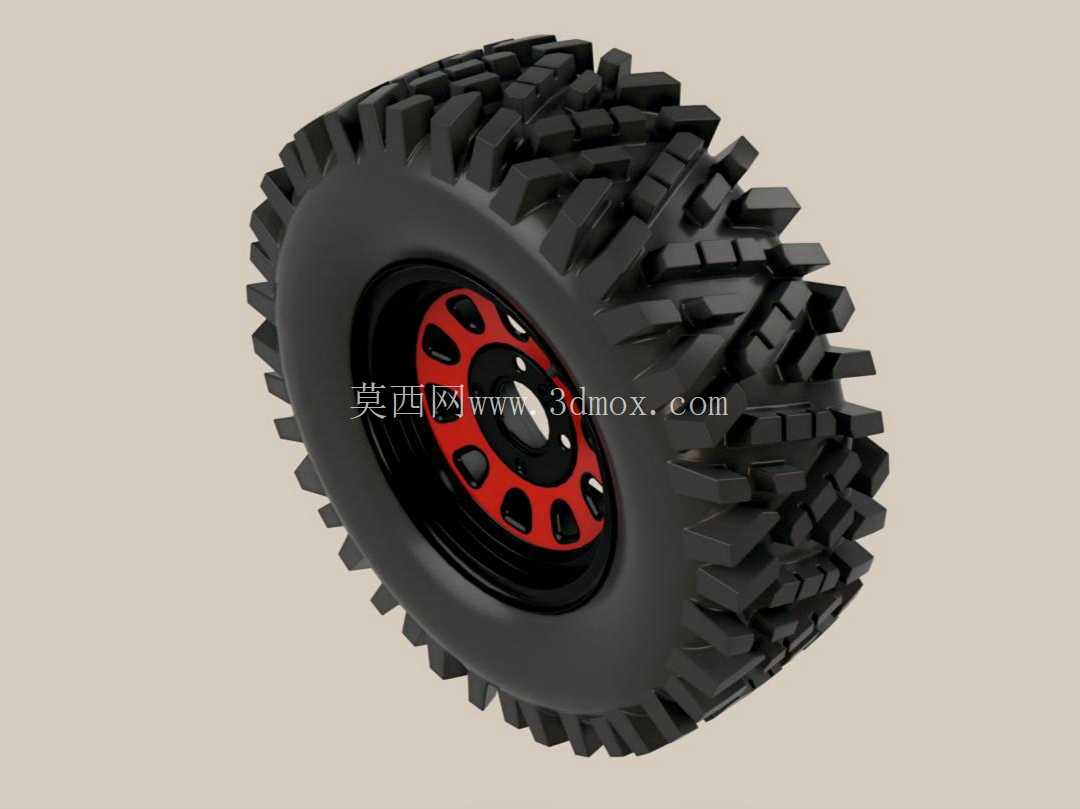

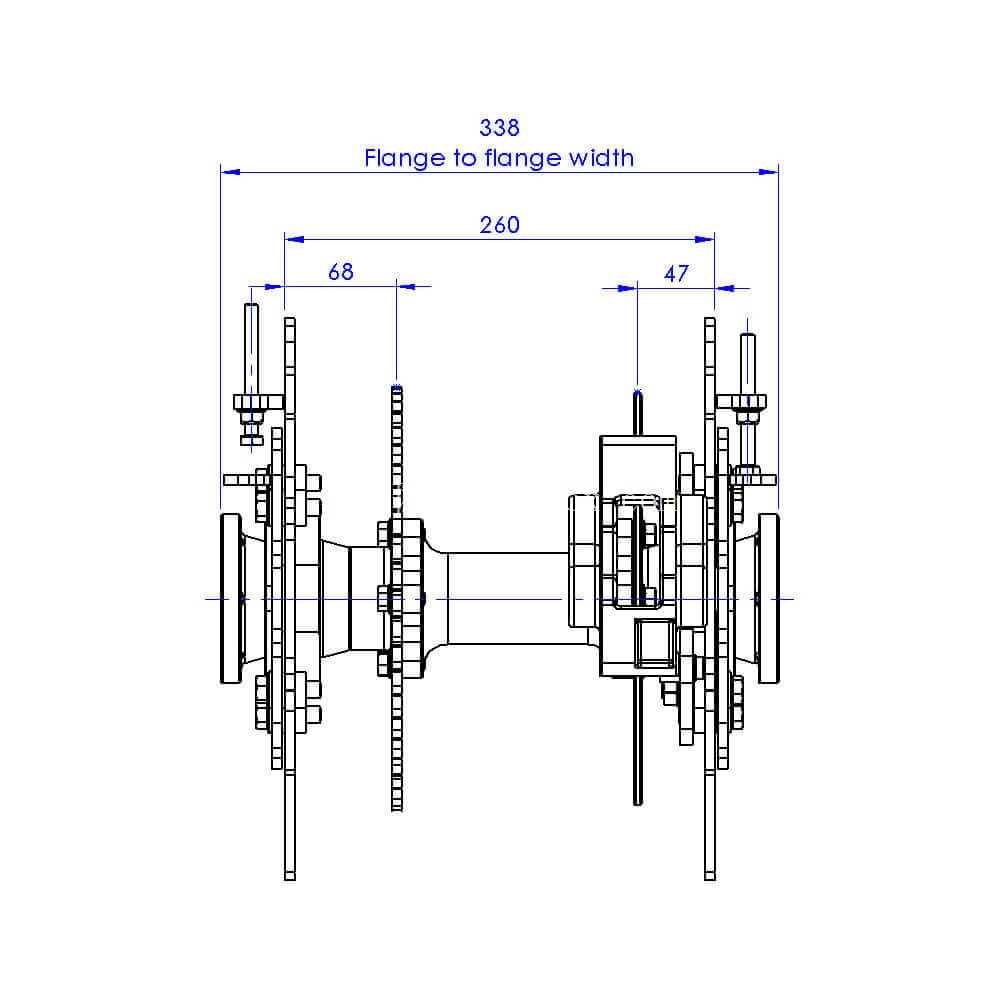

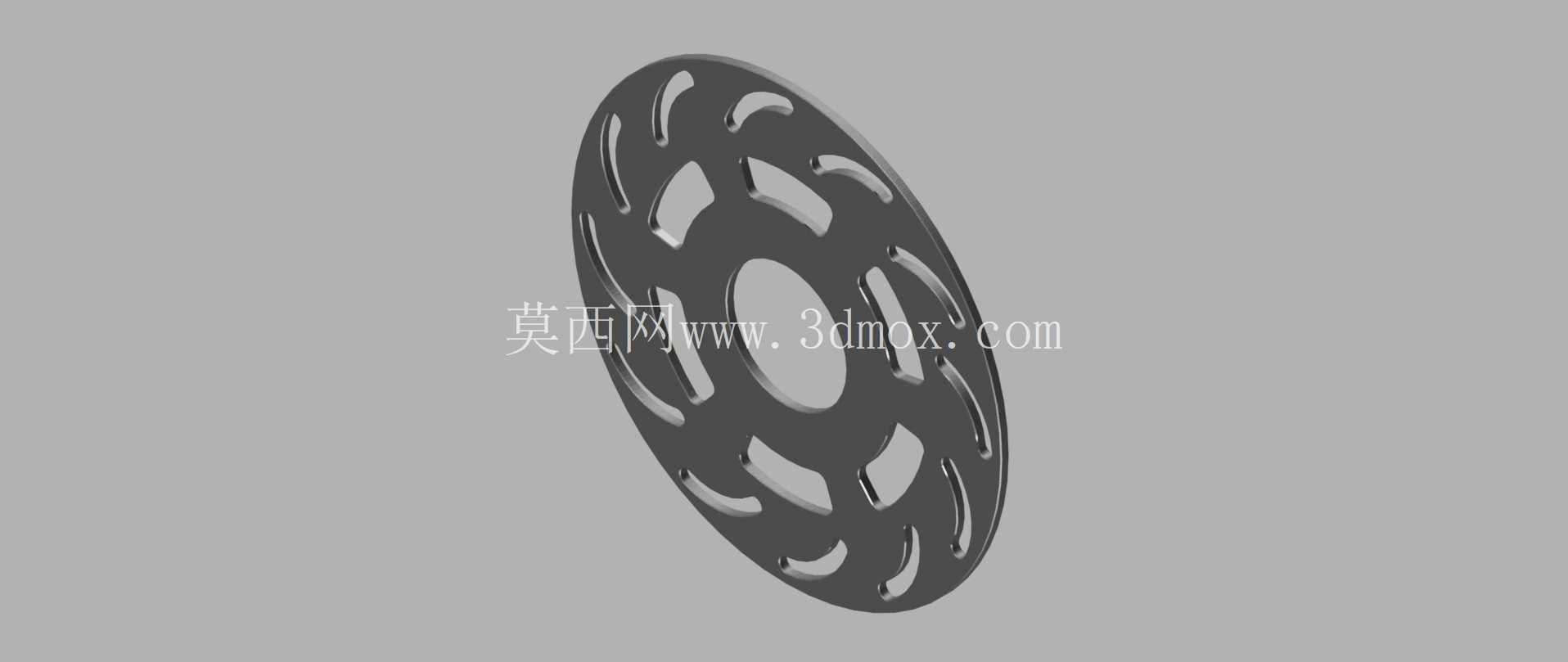

　　座舱区域的管架结构按照人体工程学轮廓布置，预留了座椅安装滑轨、安全带固定点、转向柱调节空间，驾驶员入座后腿部与转向机构、踏板组的操作间隙符合越野驾驶的姿态需求，不会在剧烈颠簸时出现肢体与结构件干涉的情况。动力单元安装位位于座舱后部、后轴前方的重心集中区域，安装支座采用加厚钢板与主车架栓接，可抵消大扭矩输出时的动力反冲，同时降低整车重心高度，提升侧倾稳定性。车轮选用大颗粒深花纹越野轮胎，搭配负值轮毂，轮距宽度超出车架主体宽度，在侧坡行驶时可有效降低侧翻风险，轮毂中心的安装孔位与制动盘、轮边减速器的连接法兰完全匹配，无需额外转接结构即可完成装配。

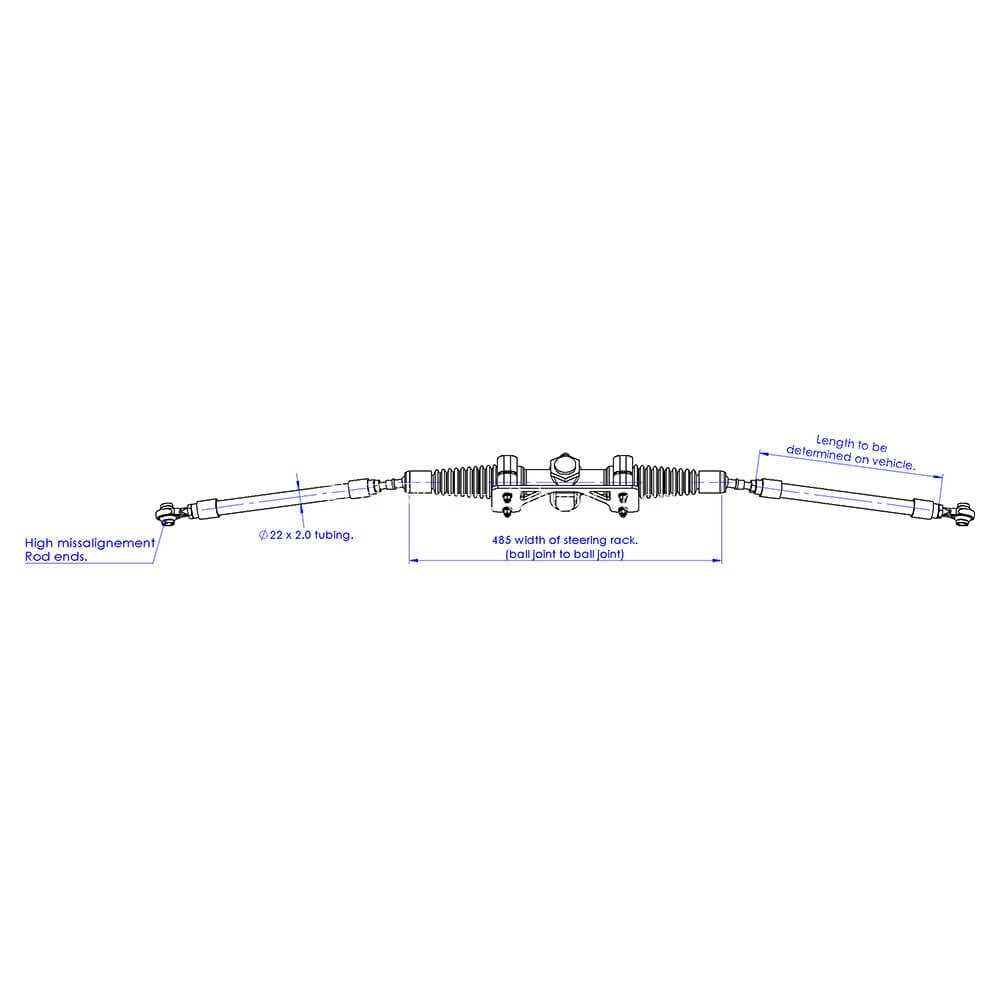

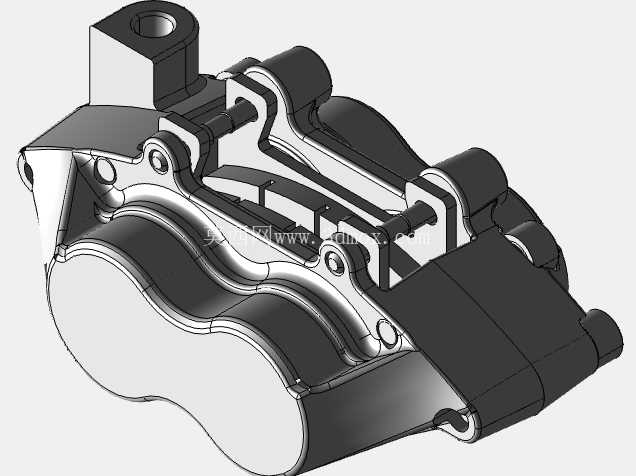

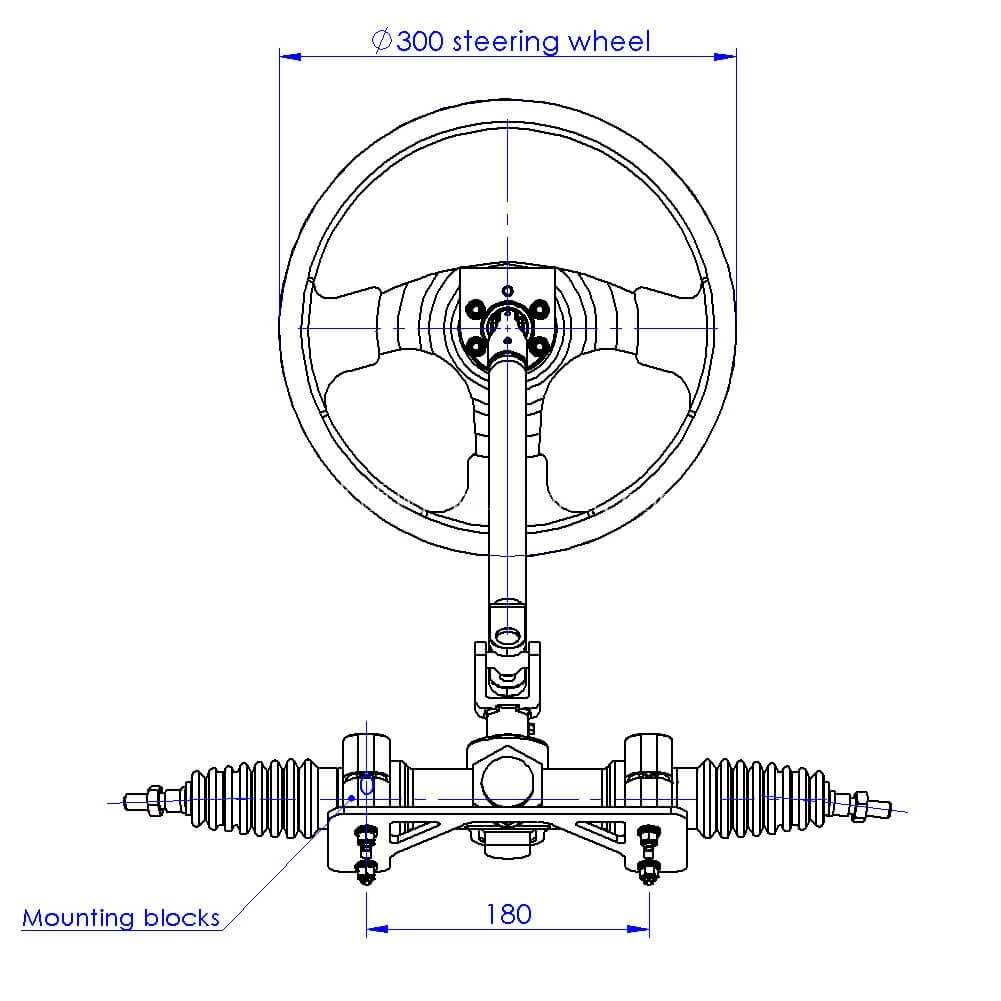

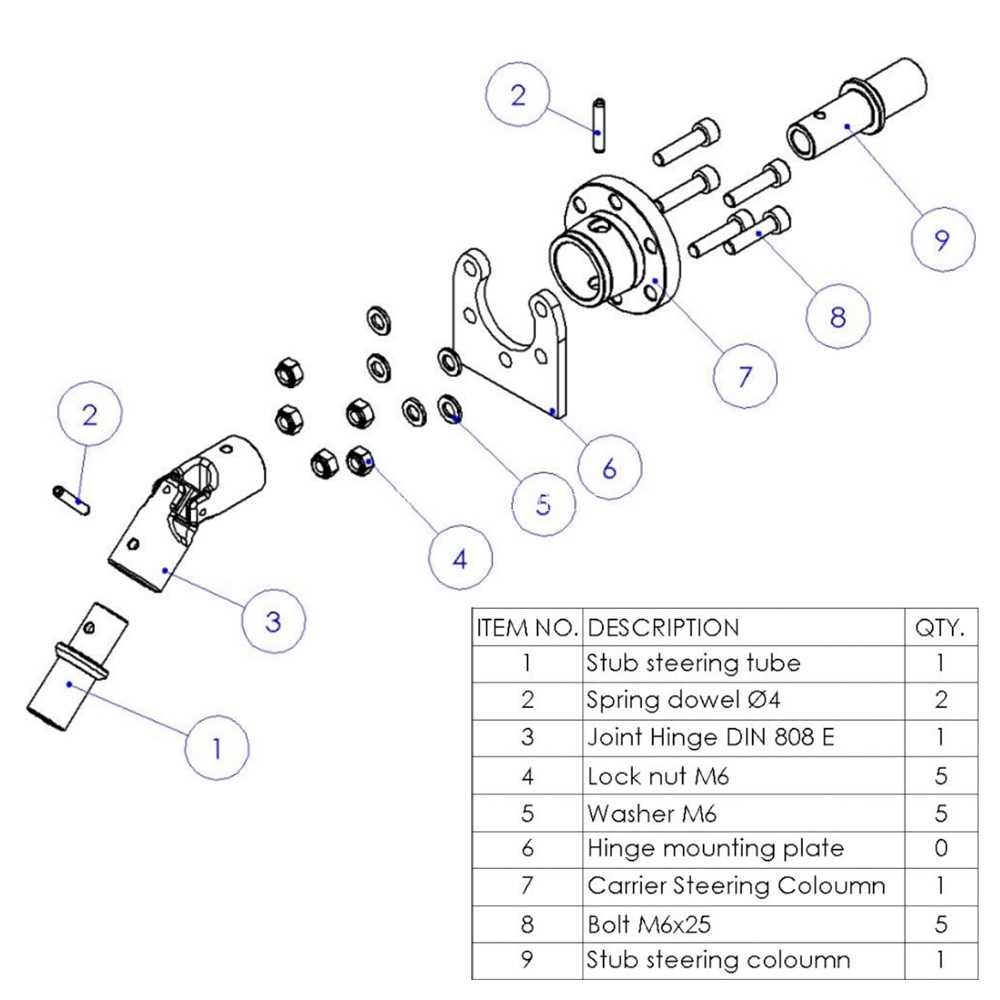

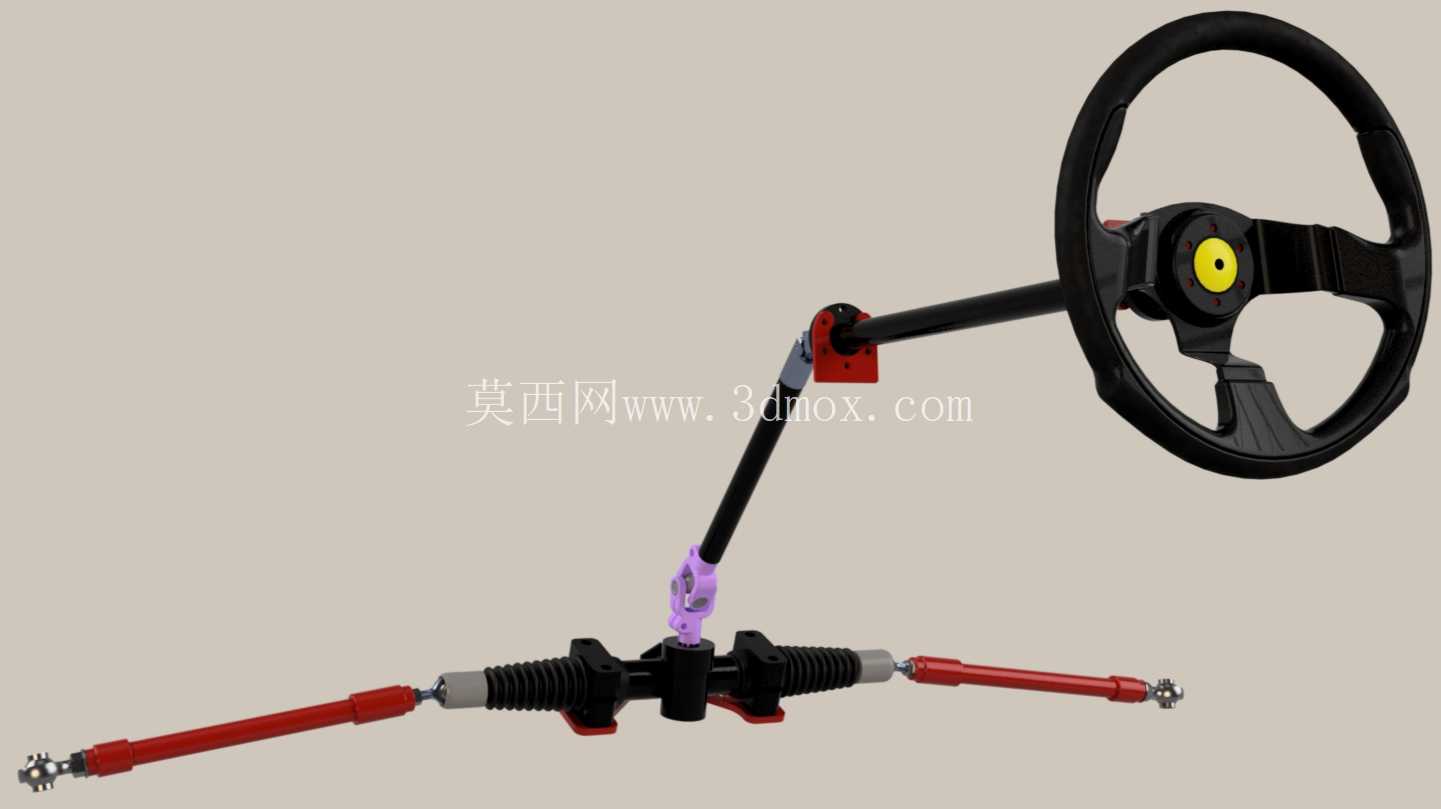

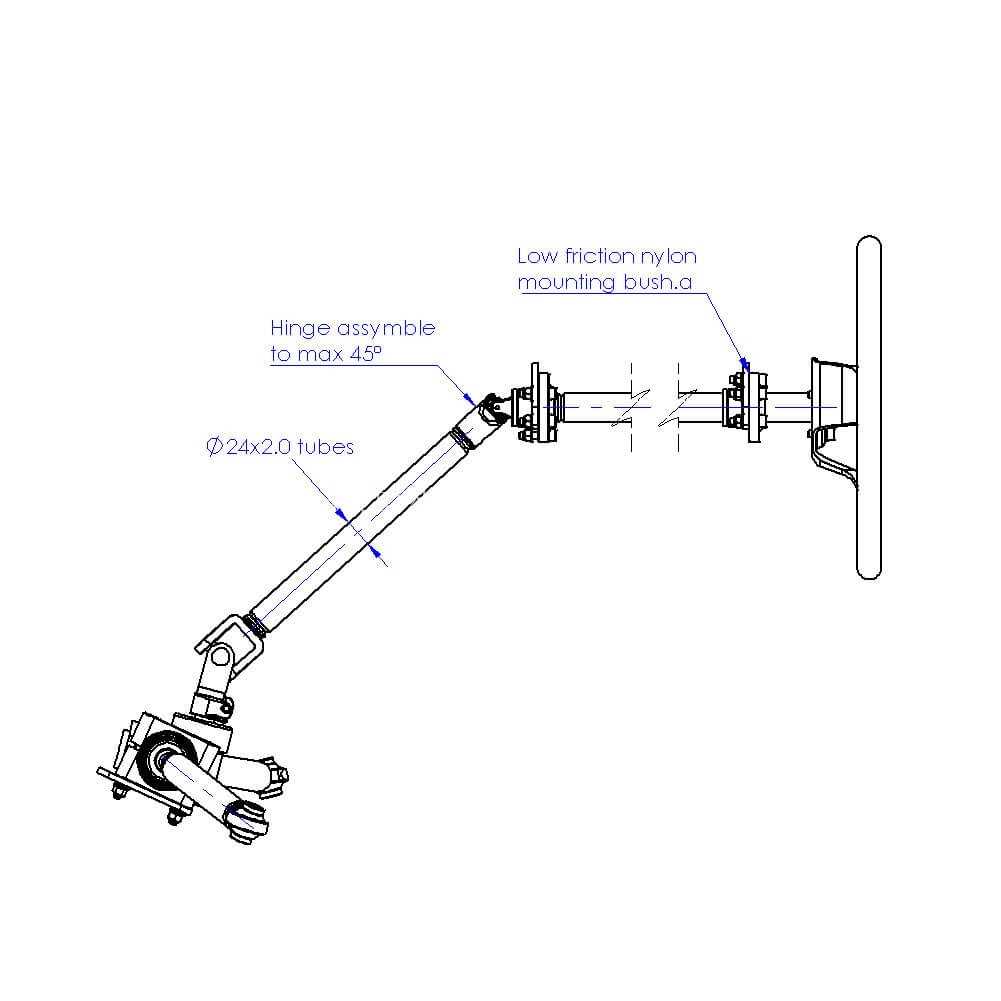

　　转向系统采用齿轮齿条式结构，转向拉杆的长度与摆臂运动行程做了匹配设计，避免悬架压缩过程中出现转向干涉。制动管路沿车架管内侧布置，通过管卡固定在桁架杆件上，避免越野行驶时飞溅的碎石击打管路造成损坏。整车的所有安装边界都经过装配校验，悬架摆臂在最大压缩、最大拉伸行程下不会与车架、轮胎发生剐蹭，转向轮在最大转角时不会与前部管架、减震器产生运动干涉，尾翼的安装高度不会遮挡后方视野，同时满足高速行驶时的下压力需求。这类越野卡丁车主要面向户外越野休闲、场地越野赛事、沙丘穿越等场景，结构设计上优先考虑极端路况下的结构可靠性与维修便捷性，所有易损部件的安装点位都预留了足够的操作空间，野外环境下无需复杂工装即可完成减震器、摆臂胶套等易损件的更换。

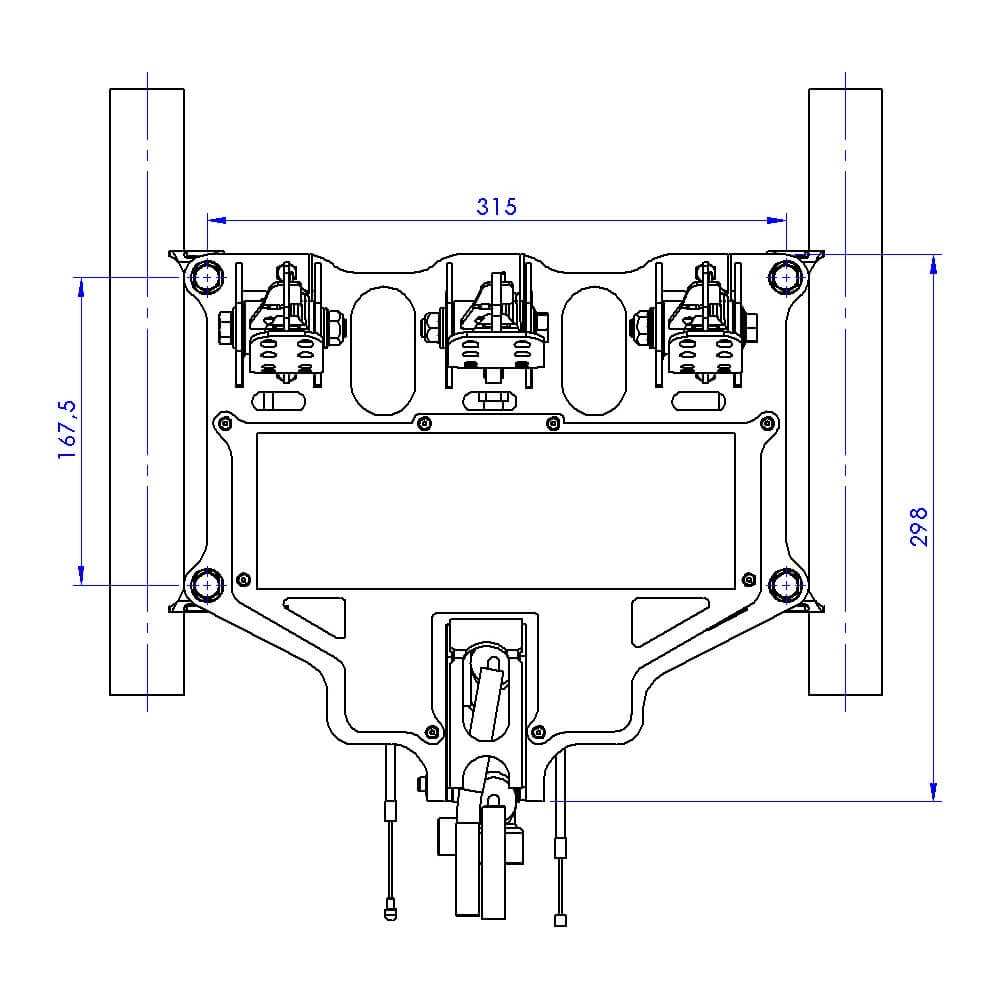

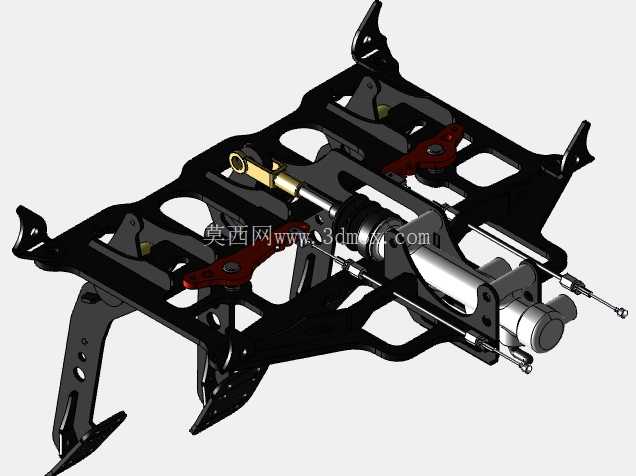

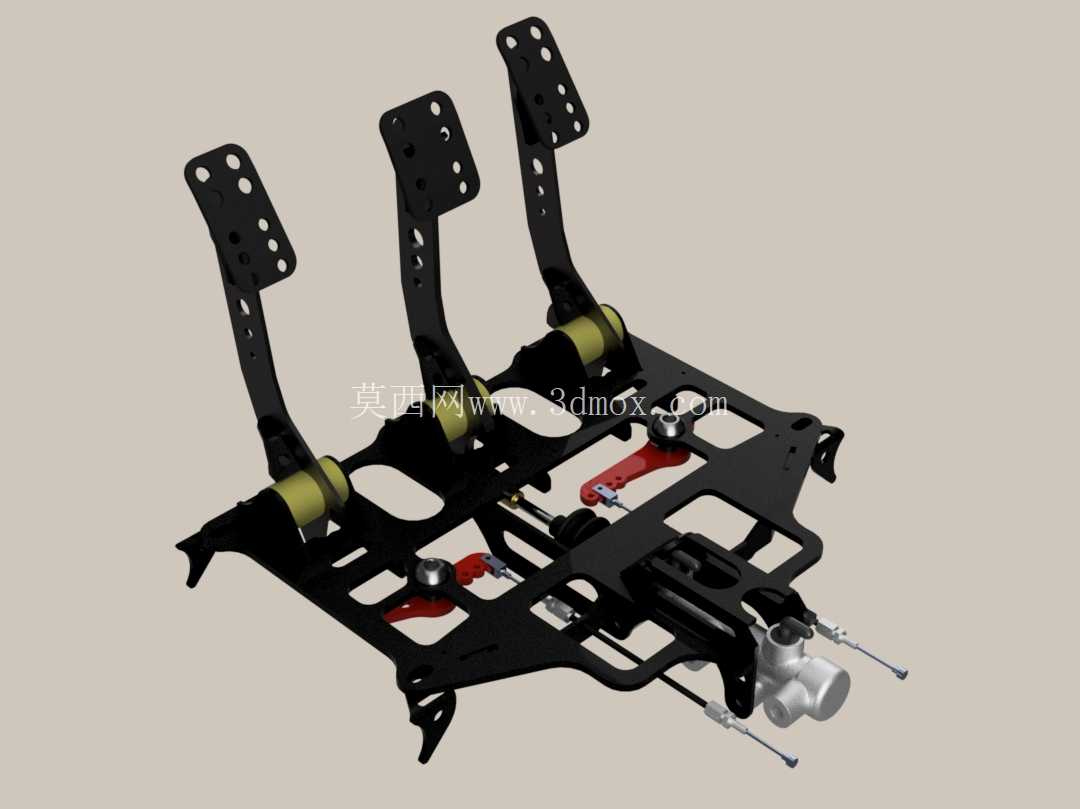

　　外露的桁架结构一方面可以降低整车自重，另一方面在发生碰撞时可通过管体的塑性变形吸收冲击能量，保护座舱内的驾驶员安全。车架管材的选型根据不同位置的受力大小做了区分，主承载纵梁采用大直径厚壁钢管，辅助支撑结构采用小直径薄壁钢管，在保证结构强度的前提下尽可能控制整车重量，提升动力表现。踏板组的安装位置位于车架前部最下端，踏板面做了防滑纹理设计，制动踏板与油门踏板的间距符合越野驾驶时的操作习惯，驾驶员穿戴越野靴操作时不会出现误踩情况。燃油箱安装位位于座舱侧部的管架防护区域内，周围的桁架结构可在侧面受到撞击时对油箱形成防护，避免燃油泄漏引发安全隐患。
