MiniUSB转标准USB数据线三维设计作品

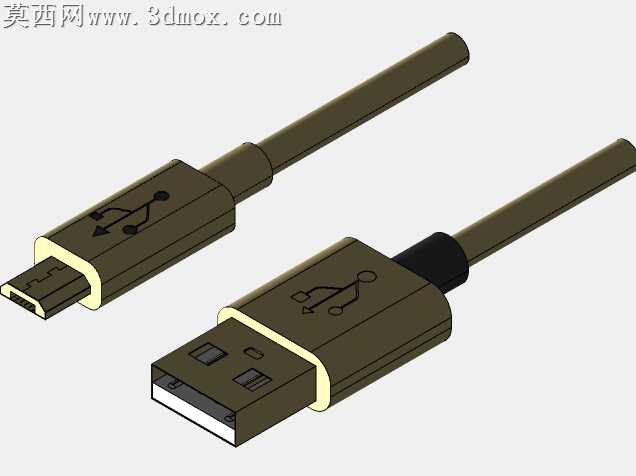

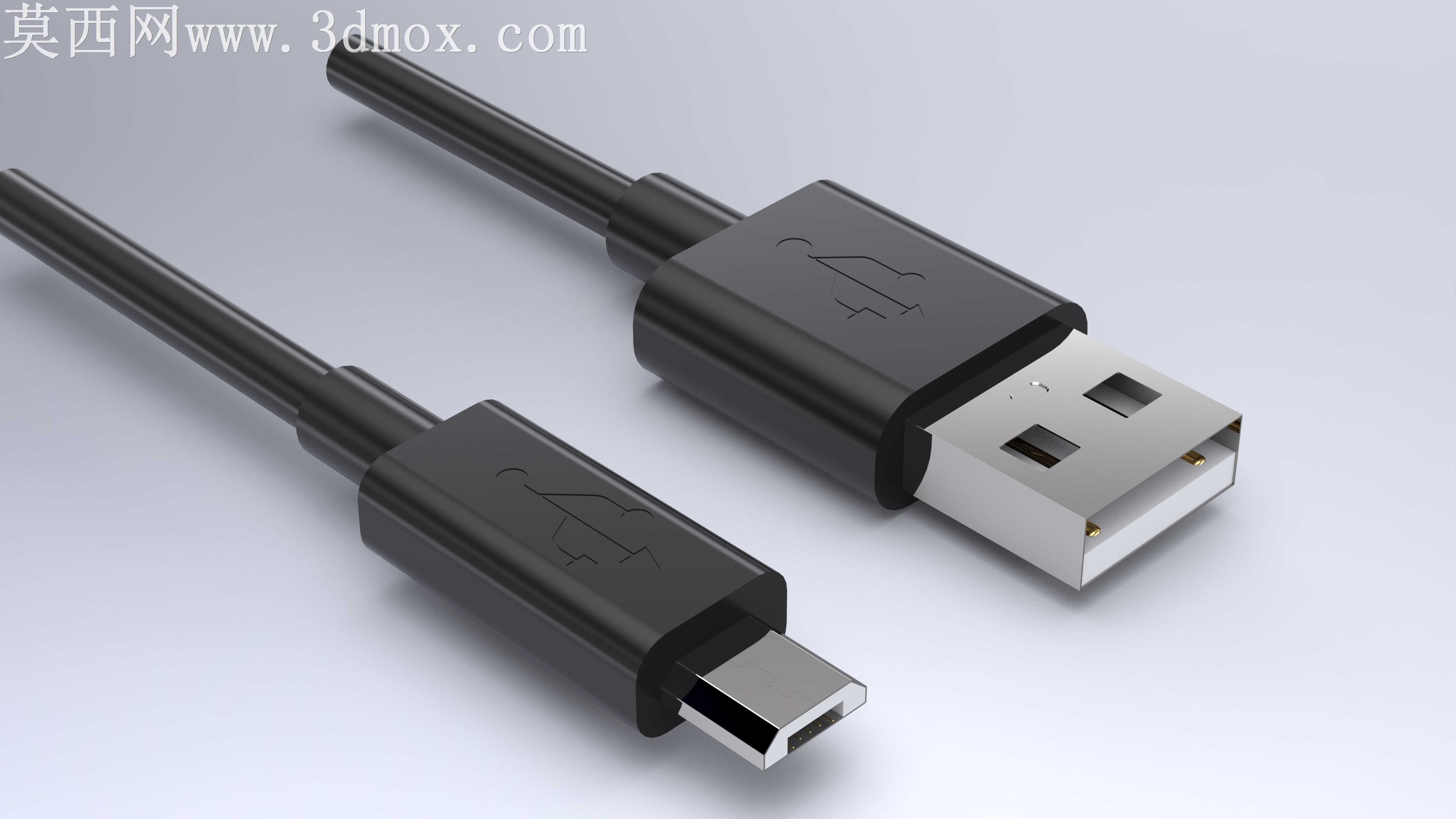

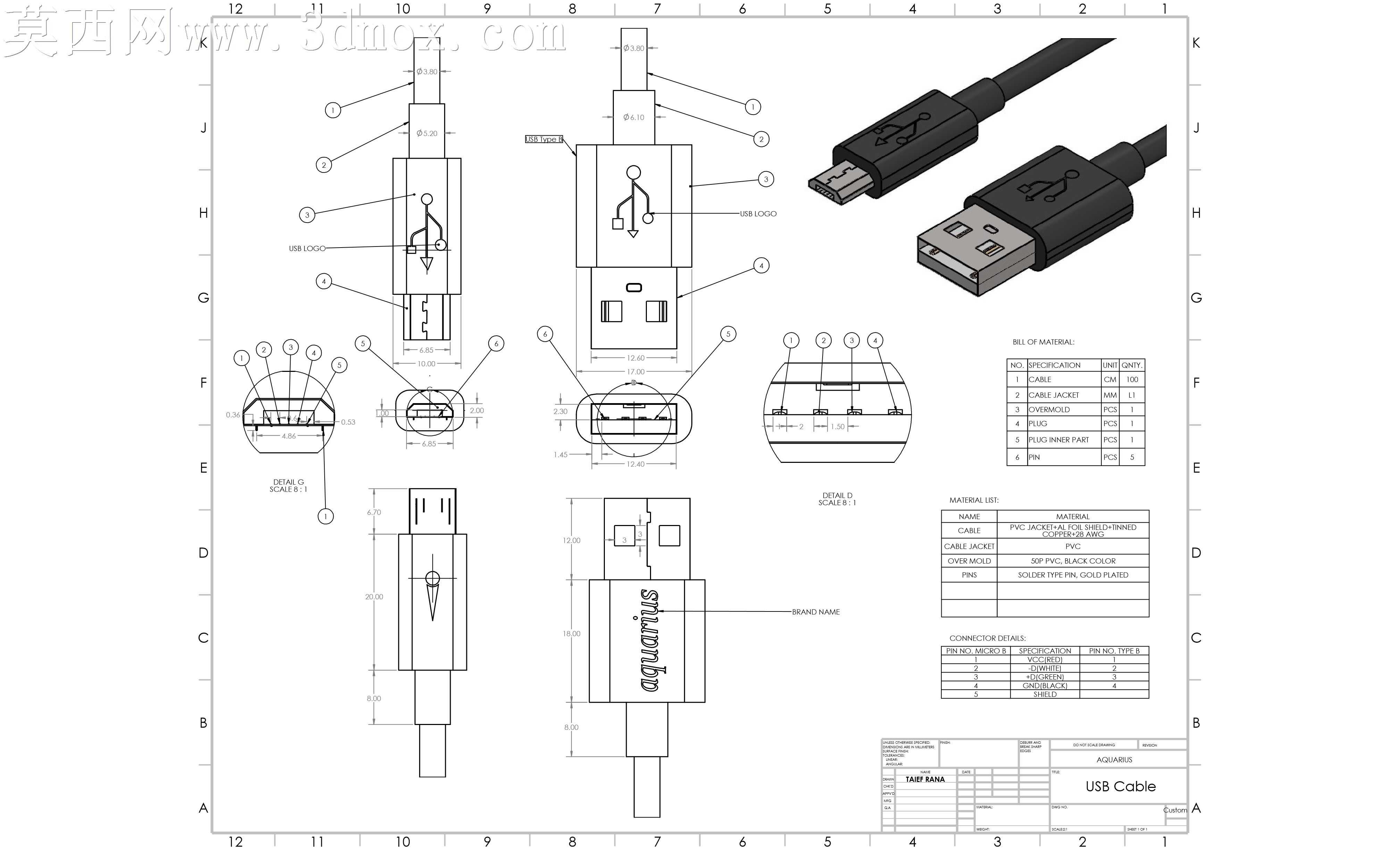

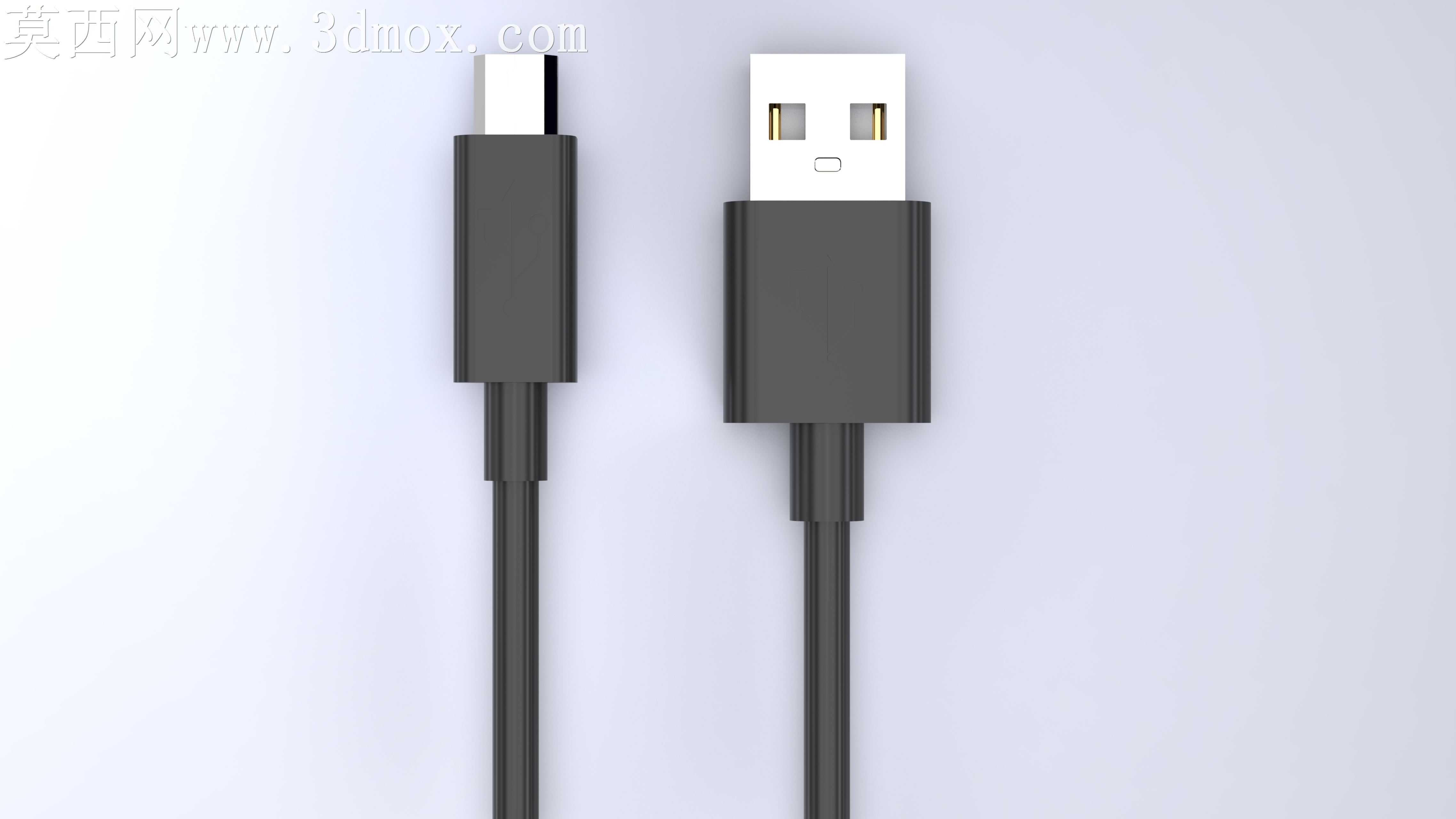

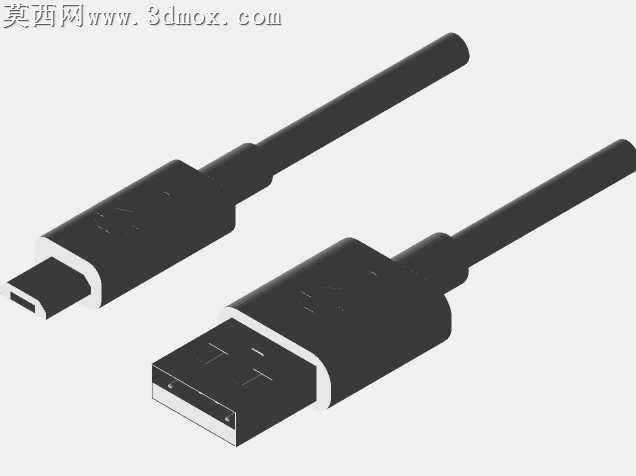

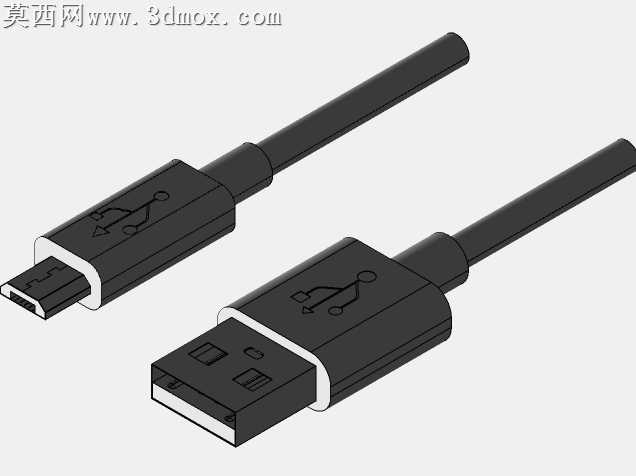

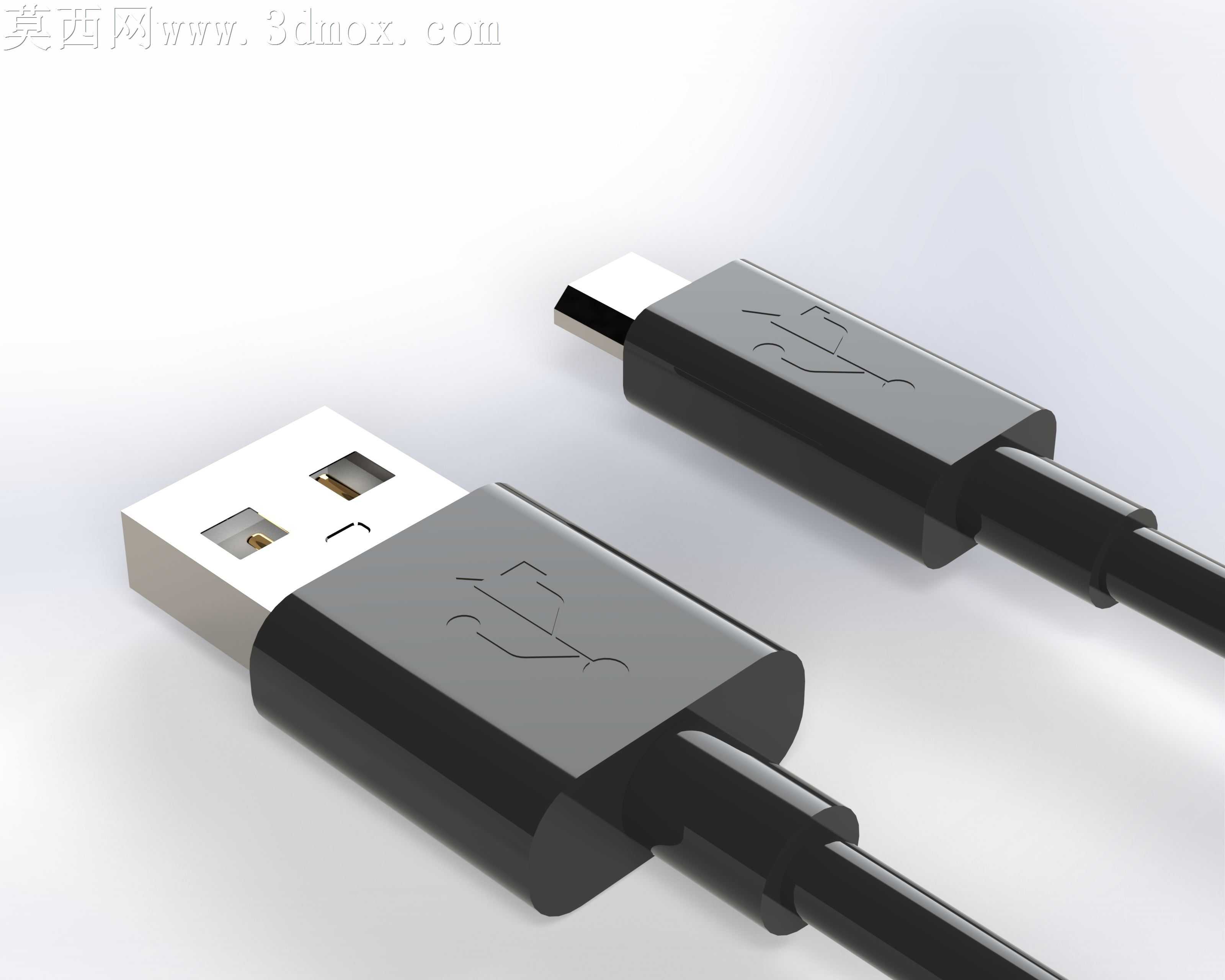

本作品为MiniUSB 2.0规格转标准USB Type-A公头的数据线三维设计成果，建模阶段严格遵循USB-IF官方发布的物理接口规范，对两端接头的金属接触弹片、绝缘基座、外壳卡扣结构、线材外被的尺寸公差做了精准还原，确保模型结构符合实际量产的可制造性要求。建模过程中先通过草图绘制两端接头的截面轮廓，对标准USB公头的金属屏蔽壳做了抽壳与边缘倒角处理，还原其金属冲压成型的结构特征，内部的两个数据触点与两个电源触点按照标准间距排布，绝缘胶芯部分做了适配卡扣的卡槽结构，保证接头插拔时的结构限位逻辑与实物一致。MiniUSB端的梯形接口轮廓做了精准的拔模角度处理，金属外壳的两侧弹片卡位结构完整还原，适配接口插入时的锁止受力逻辑。线材部分采用扫掠特征完成建模，根据线材实际的弯曲半径做了自然的弧度调整，还原线材外被PVC材质的柔韧质感，两端接头与线材衔接的SR应力 relief 部分做了渐变过渡的曲面处理，还原实际使用中线材弯折时的应力分散结构。材质渲染阶段，接头的金属屏蔽壳采用磨砂镀铬材质，调整金属粗糙度参数还原真实USB接头的哑光金属质感，接触弹片部分采用高反光的镀金材质，区分不同金属部件的视觉差异；接头的黑色塑胶部分采用哑光ABS材质，添加细微的颗粒质感还原注塑件的表面肌理，线材外被采用半哑光的PVC橡胶材质，调整材质的漫反射与高光参数，还原线材表面柔和的反光效果。渲染时采用三点布光方案，主光源从侧上方打亮接头的金属面，突出金属部分的轮廓反光，辅光源补亮暗部避免结构死黑，背景采用浅灰色渐变背景突出产品主体，最终渲染效果清晰展现数据线的整体结构与材质细节，工程图部分标注了所有关键配合尺寸，可直接用于手板打样与生产参考。
