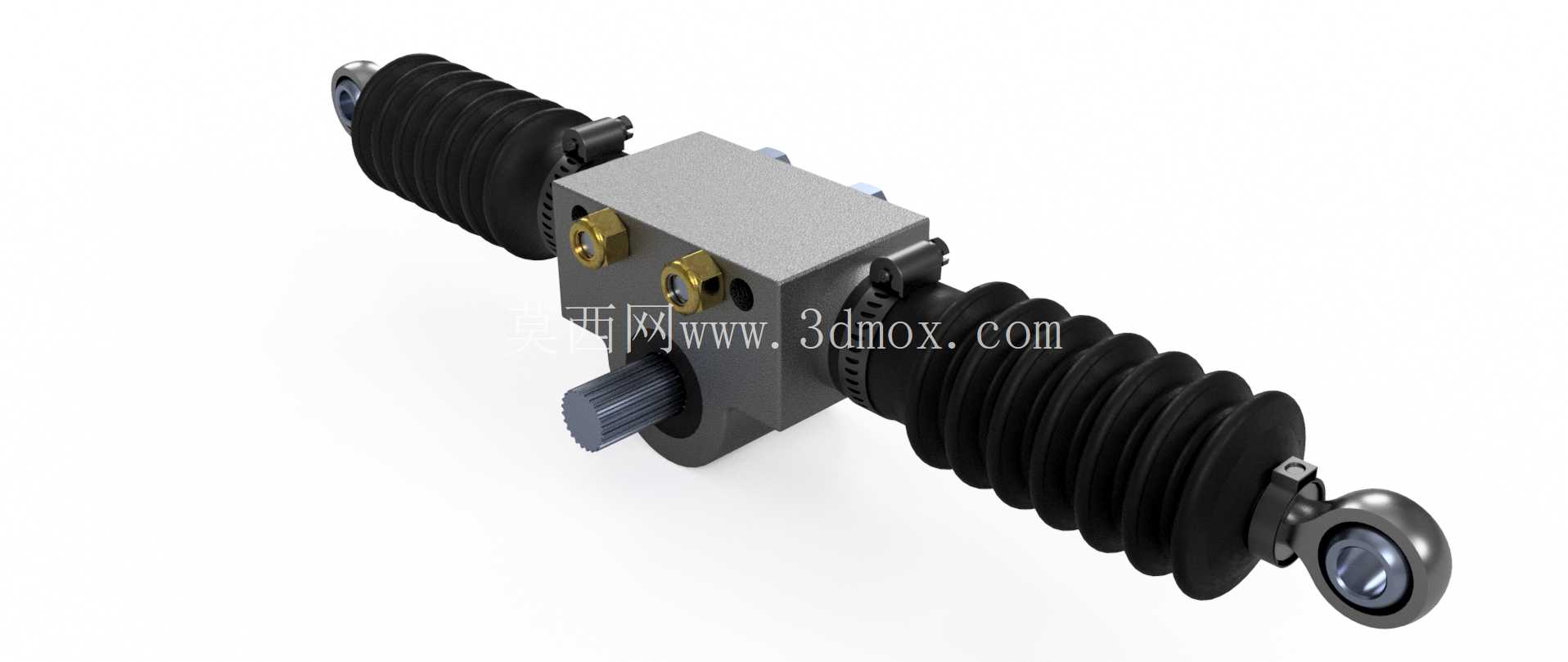

在商用车、非道路工程车辆的转向系统设计中,齿轮齿条式转向机构始终是兼顾传动效率与转向精准度的核心执行部件,不同于乘用车辆的轻量化转向结构,重型工况下的转向机构需要承受更高的轮端冲击载荷,同时要保证长周期使用下的传动间隙稳定性,这套结构的设计逻辑完全围绕重载场景的使用需求展开。从实际应用场景来看,这类转向机构多用于总质量12-25吨级的中型载货车辆、轮式工程机械的转向桥端,直接承接转向管柱传递的旋转扭矩,通过齿轮与齿条的啮合传动,将旋转运动转化为齿条的轴向直线运动,最终通过两端的球铰结构拉动转向节臂完成车轮偏转,实现车辆的转向动作,相比循环球式转向结构,齿轮齿条结构的传动逆效率更高,路面反馈更直接,同时结构集成度更高,省去了多余的传动摇臂与拉杆组件,能有效减少转向系统的占用空间。
从功能特性来看,这套结构的输入端采用渐开线斜齿圆柱齿轮作为主动件,斜齿设计相比直齿拥有更大的啮合重合度,传动过程更平稳,能有效降低重载转向时的啮合冲击噪音,同时提升轮齿的承载能力;与之啮合的齿条采用等模数变齿厚设计,靠近输入端的齿段经过高频淬火处理,表面硬度达到HRC58-62,能承受频繁转向带来的接触磨损,齿条两端加工有连接螺纹,配套的防尘护套采用丁腈橡胶波纹结构,既可以随齿条的轴向伸缩自由变形,又能完全阻隔路面泥水、沙尘进入啮合腔,避免磨粒磨损导致的传动间隙增大。设计过程中,齿轮轴的支撑采用一对角接触球轴承背对背安装,可同时承受径向载荷与转向过程中产生的轴向力,轴承预紧力通过端盖的调整垫片进行校准,保证齿轮轴无轴向窜动的同时转动阻力处于合理区间;齿条的支撑采用含油铜套与压块组合结构,压块后方设置碟形弹簧预紧结构,可自动补偿齿轮齿条长期磨损产生的啮合间隙,避免转向过程中出现旷量,保证转向响应的一致性。

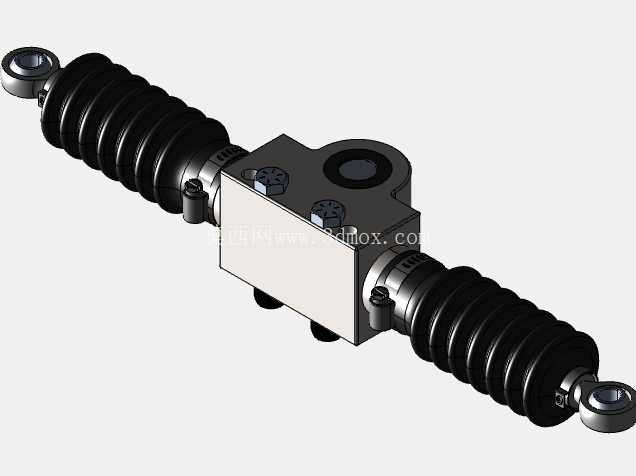

从安装边界来看,这套机构的主体壳体采用压铸铝合金材质,在保证结构刚度的前提下降低整体自重,壳体上预留三个呈三角形分布的安装凸台,凸台内镶嵌钢质衬套,安装时通过螺栓直接固定在转向桥的安装支架上,安装面的平面度公差控制在0.05mm以内,避免安装应力导致壳体变形卡滞齿条;输入端的花键轴采用矩形花键结构,与转向管柱的万向节连接,花键的配合公差选用H7/h6,保证扭矩传递无间隙的同时方便装配;两端的球铰采用杆端关节轴承结构,球头的摆角范围可达±32°,可适应转向过程中悬架跳动带来的拉杆角度变化,球铰的锁紧螺母采用细牙螺纹,可精准调整转向横拉杆的长度,完成前束值的校准。
在结构细节处理上,壳体上集成了两个液压油接口,可配套液压助力结构,在重载转向时提供助力扭矩,降低驾驶员的操作力度,接口的密封采用组合密封垫圈,可承受12MPa的系统工作压力无泄漏;齿条的行程设置为±85mm,对应车轮的最大转角可达内轮42°、外轮35°,满足车辆最小转弯半径的设计要求,齿条的两端设置有限位挡圈,当齿条运动到极限位置时挡圈与壳体端面接触,避免轮齿脱出啮合区间造成转向失效。建模过程中所有配合面的公差、安装孔位的位置度都完全按照实际量产部件的工程要求设置,啮合齿面的接触斑点经过模拟验证,在全行程范围内接触面积不低于齿面的70%,保证载荷均匀分布在齿面上,避免局部应力集中导致的轮齿断裂,可直接用于转向系统的结构匹配验证、装配干涉检查以及教学演示场景。
