卡丁车前后轮适配轮毂轴承座结构

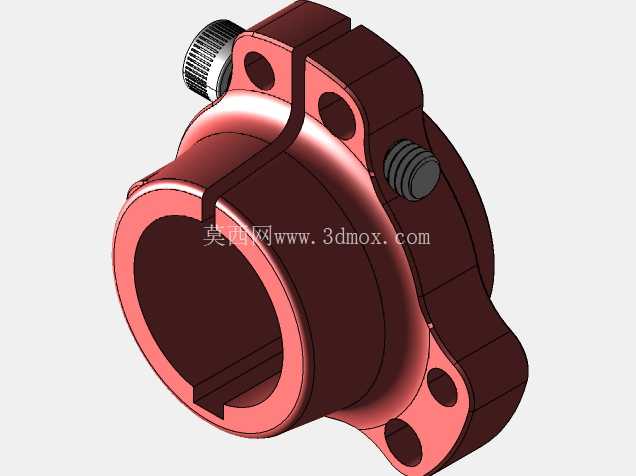

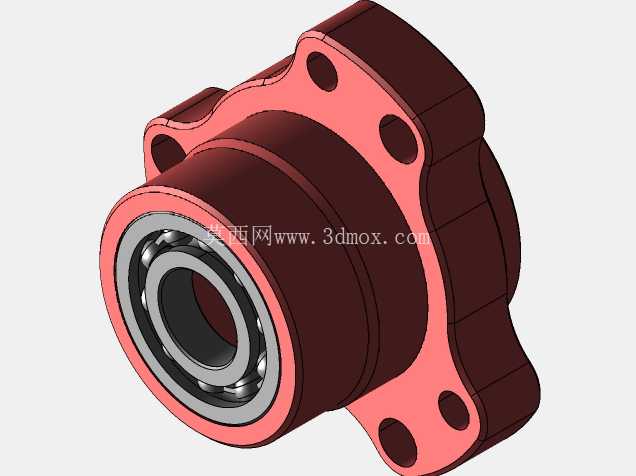

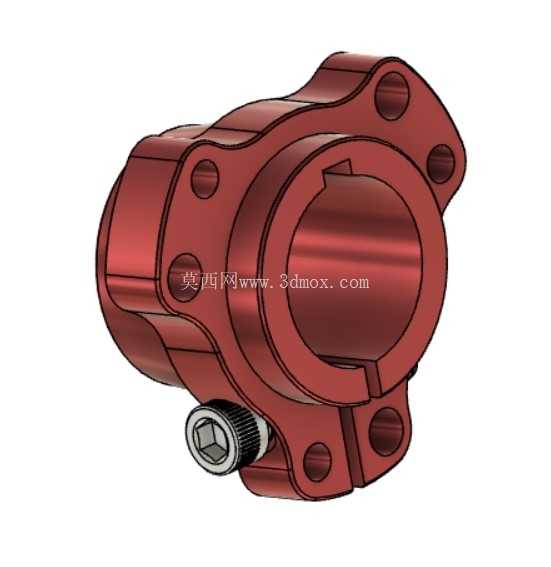

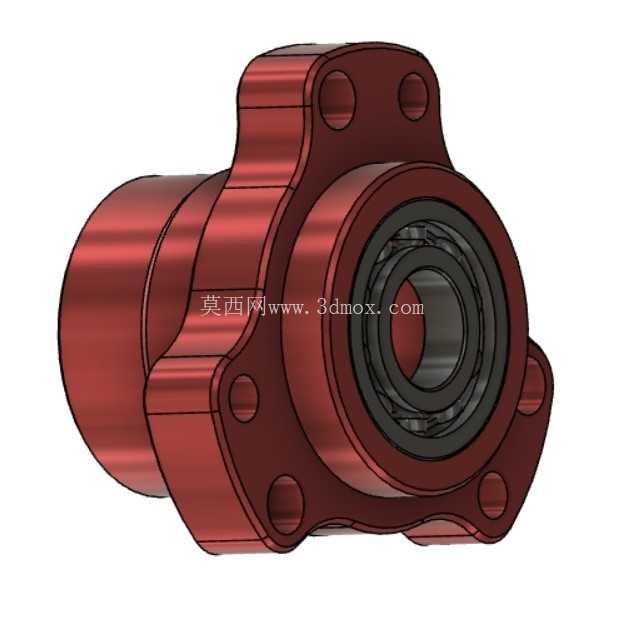

在小型竞速车辆、场地娱乐卡丁车以及自制三轮漂移车的行走系统设计中，轮端连接部件的适配性直接决定了行驶稳定性与改装兼容性，本次呈现的轮端连接结构，正是针对美式3x2.5规格轮圈开发的专用轮毂轴承座，解决了不同轴径前后轮安装时的同轴度、连接强度以及轴承定位问题。从实际应用场景来看，这类部件多用于场地娱乐卡丁车的轮端改装、自制漂移三轮车的行走系统搭建，也可适配部分入门级小型跑车的轮端替换需求，在非道路用小型竞速车辆的维护与改装场景中，这类兼顾轴承集成与安装定位的一体式结构，能够大幅减少轮端装配的零件数量，降低装配时的同轴度误差累积。

从功能特性上看，该结构将轴承安装位与轮圈连接法兰做了一体化设计，轴承安装腔的内径与外圈配合公差按照过渡配合选取，能够保证轴承压装后不会出现外圈跑圈的问题，同时轴承腔的深度刚好匹配标准深沟球轴承的厚度，压装后轴承端面与腔体端面齐平，不需要额外加装轴承挡圈，减少了装配工序。法兰端的四个安装孔采用等距分布设计，孔位中心距严格匹配3x2.5规格轮圈的安装孔位，安装孔做了沉台处理，连接螺栓拧紧后螺栓头不会突出法兰端面，避免与轮圈内侧发生运动干涉。

设计思路上，这款轮毂座没有采用分体式的轴承座加法兰盘的焊接结构，而是选择一体式锻坯加工的结构形式，从根源上避免了焊接变形带来的法兰面平面度超差问题，同时法兰与轴承腔体衔接处做了大圆角过渡，能够降低轮端承受冲击载荷时的应力集中系数，在车辆飞跃落地、高速过弯侧倾时，衔接位置不会因为应力突变出现开裂问题。轴承腔体的外侧设计了一圈突出的定位止口，轮圈安装时止口与轮圈中心孔配合，能够自动找正轮圈的旋转中心，避免装配后出现轮圈偏摆的问题，即使是没有丰富装配经验的改装人员，也能快速完成轮圈的精准安装。

从安装边界尺寸来看，前轮适配版本的中心轴孔直径匹配5/8英寸的主轴销，轴孔内加工有键槽，能够通过平键传递扭矩，同时轴孔端部设计有锁紧螺纹孔，安装后可以通过锁紧螺母将轮毂座固定在主轴销上，限制轴向窜动；后轮适配版本的中心轴孔直径匹配1.25英寸的轴径，轴孔内同样设计有键槽结构，能够适配更大扭矩的传动输出，满足后轮驱动时的扭矩传递需求。法兰端的外轮廓做了切边处理，并非完整的圆形结构，这样的设计一方面能够减轻部件的整体重量，降低轮端的簧下质量，提升车辆的操控响应速度，另一方面切边后的轮廓能够避免在转向角度较大时，轮毂座与转向节、拉杆等部件发生运动干涉，预留出足够的转向活动空间。

在实际选型使用时，需要注意前后轮版本的轴孔尺寸差异，前轮版本因为只需要承受转向与支撑载荷，轴孔周边的壁厚相对较薄，重量更轻，而后轮版本需要传递驱动扭矩，轴孔周边做了加厚处理，整体强度更高，两者的法兰安装孔位完全一致，可以通用同规格的轮圈，在改装时不需要额外更换轮圈连接螺栓。轴承安装位的内侧设计有防尘密封槽，可以加装标准密封圈，避免场地行驶时的泥沙、灰尘进入轴承内部，延长轴承的维护周期，在多尘、多泥沙的户外场地使用时，这个细节设计能够大幅降低轮端的维护频率。整个部件的外形没有多余的装饰结构，所有结构特征都服务于安装定位、载荷传递、避让干涉这些实际功能需求，没有冗余的设计元素，完全从工程实用角度出发完成结构设计。
