思域6车型左侧转向外拉杆结构设计

在乘用车底盘转向系统的开发与悬架运动校核工作中，转向外拉杆是连接转向机与转向节的核心传力部件，其结构参数直接影响转向阿克曼角特性、前轮前束的动态变化范围，以及悬架跳动过程中的转向干涉量，是底盘调校阶段必须精准建模的关键零件。本次建模的部件为适配思域6车型左侧安装位的外拉杆，由CTR厂商配套生产，零件标记为CEHO6L，建模过程中完全还原了零件的实际连接接口特征，可直接用于多体动力学仿真中的悬架运动学计算。

从实际装车场景来看，该外拉杆布置于前桥左侧转向节与转向器齿条输出端之间，车辆转向时，转向器齿条的横向位移通过外拉杆传递至转向节，带动车轮绕主销转动实现转向动作；在车辆经过颠簸路面、悬架产生上下跳动时，外拉杆会随转向节的空间运动产生相应的摆角与位移，其长度与球头中心距的参数匹配，直接决定了制动点头、加速抬头工况下的前束变化量，若参数匹配不当，极易出现高速行驶方向盘抖动、轮胎异常偏磨、转向回正力不足等问题。

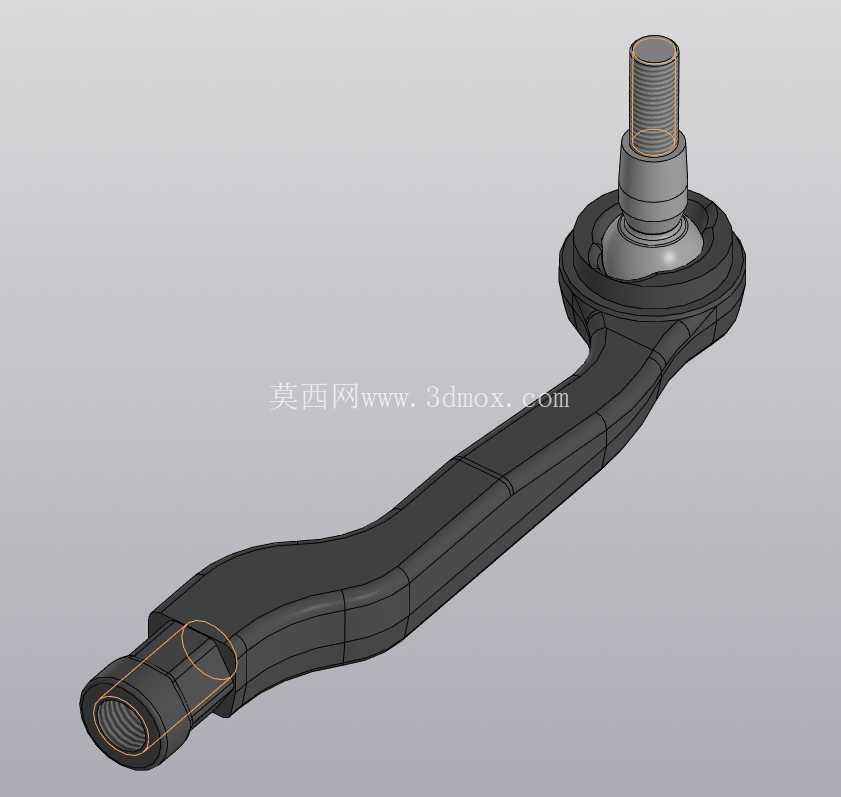

在结构设计特征上，该拉杆本体采用杆端一体的锻造结构，两端分别设置内螺纹连接孔与外螺纹螺柱：其中与转向机齿条连接的一端为M14x1.5的内螺纹孔，螺纹深度满足齿条拉杆的旋合长度要求，可通过调整旋入深度来微调前轮前束值，调整完成后通过锁紧螺母固定位置，避免行驶过程中螺纹松脱导致前束失准；与转向节摇臂连接的一端为M10x1.25的外螺纹螺柱，配套球头销结构实现空间角度的自适应摆动，可补偿悬架跳动与转向动作带来的角度偏差，避免连接部位出现运动卡滞。建模过程中对螺纹特征进行了符合工程仿真要求的简化处理，既保留了螺纹的公称直径、螺距、旋合长度等关键安装参数，又避免了细碎螺纹特征导致仿真网格划分难度提升、计算效率下降的问题。

考虑到多数悬架运动计算的核心需求是获取硬点位置与部件运动包络，本次建模未包含橡胶防尘罩结构——在实际装车状态下，橡胶防尘罩属于易损的防护类零件，主要作用是阻挡泥沙、水渍进入球头摩擦副，延长球头使用寿命，其本身不参与力的传递，也不会影响部件的运动边界，因此省略该部分不会对悬架K&C特性仿真、转向系统运动干涉检查的结果产生影响，同时能有效降低模型的复杂程度，提升装配与仿真运算的效率。

从安装边界与尺寸匹配角度来看，该拉杆的两个连接端点中心距严格参照实车测量值设定，球头的摆动角度范围覆盖了悬架全行程跳动与最大转向角下的极限角度，不会出现仿真过程中部件运动穿模的问题。在进行整车底盘装配时，该零件的安装空间需避开制动管路、轮速传感器线束、减震器下端支座等周边部件，建模时已预留了足够的安全间隙，可直接用于总装阶段的静态干涉检查；在进行转向系统强度校核时，可基于该模型的杆身直径、材料属性（配套原厂采用40Cr调质处理，表面镀锌防锈）添加载荷边界，计算极限转向工况下的杆身应力与变形量，验证零件的强度安全系数是否满足设计要求。

对于三维建模从业者与底盘结构设计人员而言，该模型可直接复用至同平台车型的转向系统开发中，通过调整杆身长度、螺纹规格即可快速衍生出适配不同轮距、不同转向机行程的外拉杆方案，大幅缩短前期建模与硬点匹配的周期；在进行悬架改装方案设计时，也可基于该模型的接口参数匹配改装用可调式拉杆，验证降低车身高度后外拉杆的工作角度是否处于合理区间，避免因拉杆角度过大导致的球头过早磨损、转向手感变沉等问题。
